Page 255 of 414

Black plate (255,1)

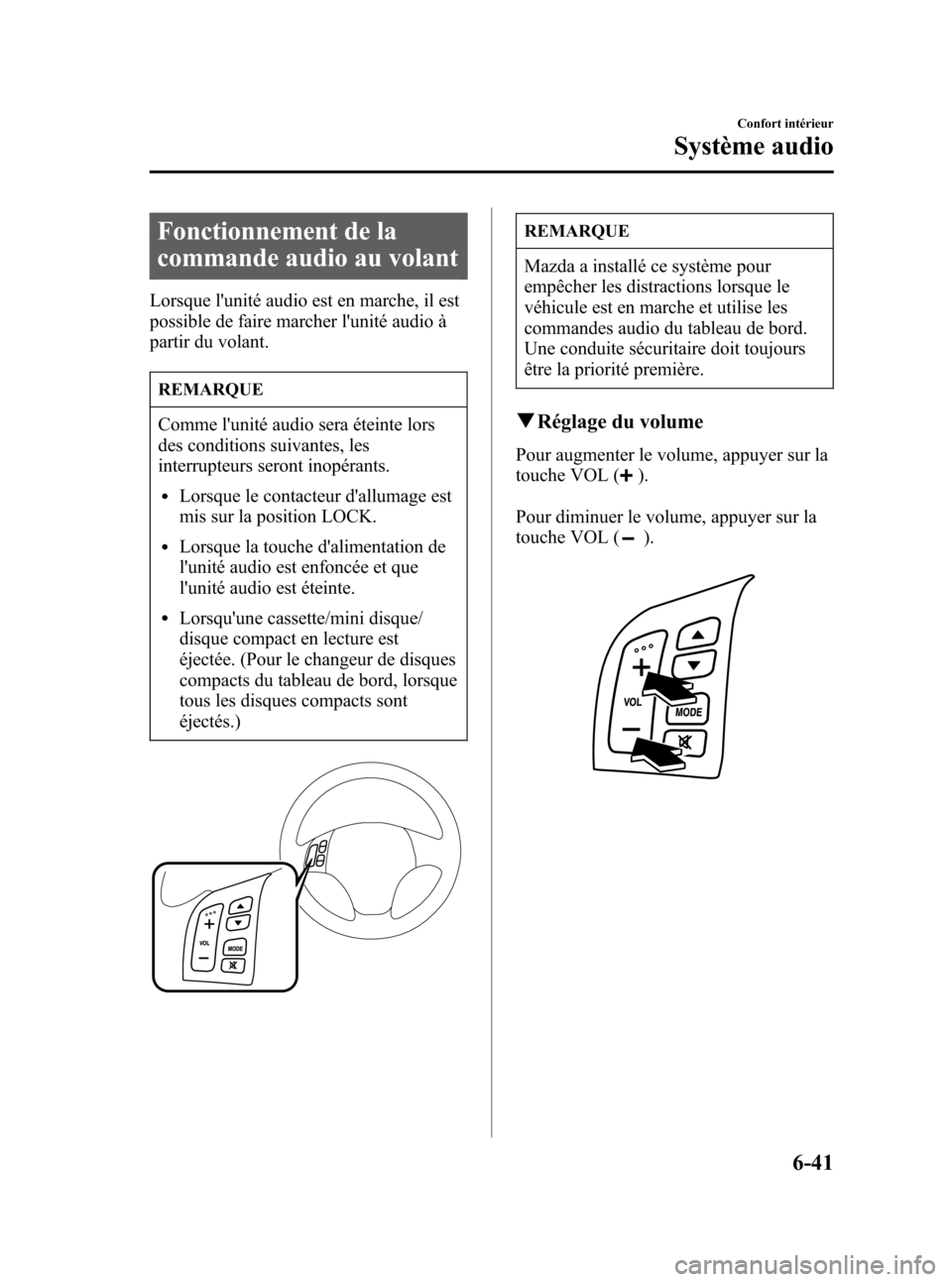

Fonctionnement de la
commande audio au volant
Lorsque l'unité audio est en marche, il est
possible de faire marcher l'unité audio à
partir du volant.
REMARQUE
Comme l'unité audio sera éteinte lors
des conditions suivantes, les
interrupteurs seront inopérants.
lLorsque le contacteur d'allumage est
mis sur la position LOCK.
lLorsque la touche d'alimentation de
l'unité audio est enfoncée et que
l'unité audio est éteinte.
lLorsqu'une cassette/mini disque/
disque compact en lecture est
éjectée. (Pour le changeur de disques
compacts du tableau de bord, lorsque
tous les disques compacts sont
éjectés.)
REMARQUE
Mazda a installé ce système pour
empêcher les distractions lorsque le
véhicule est en marche et utilise les
commandes audio du tableau de bord.
Une conduite sécuritaire doit toujours
être la priorité première.
qRéglage du volume
Pour augmenter le volume, appuyer sur la
touche VOL (
).
Pour diminuer le volume, appuyer sur la
touche VOL (
).
Confort intérieur
Système audio
6-41
RX-8_8U59-EC-05J_Edition1 Page255
Tuesday, August 30 2005 5:32 PM
Form No.8U59-EC-05J
Page 256 of 414

Black plate (256,1)

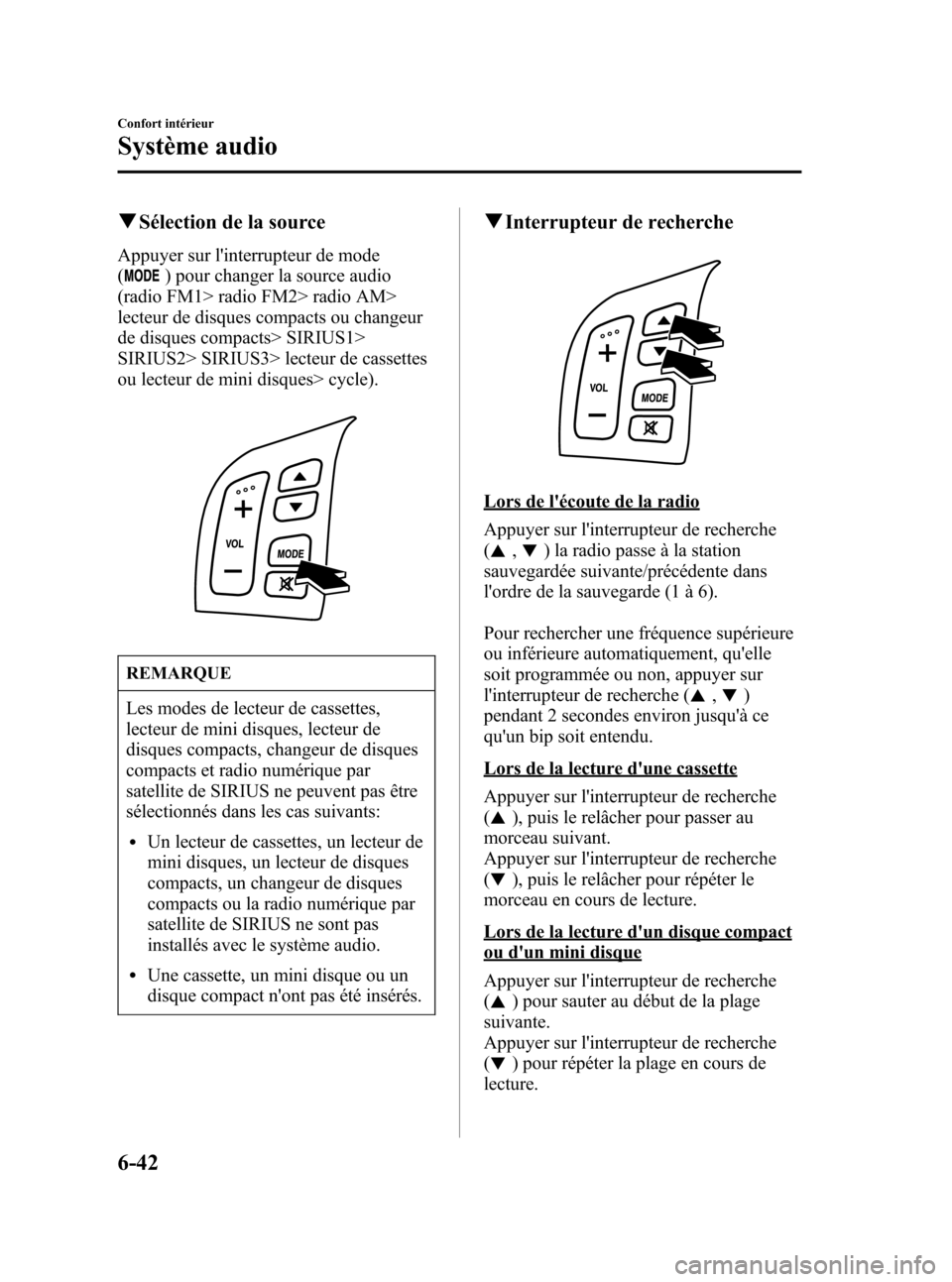

qSélection de la source
Appuyer sur l'interrupteur de mode
(
) pour changer la source audio
(radio FM1> radio FM2> radio AM>
lecteur de disques compacts ou changeur
de disques compacts> SIRIUS1>
SIRIUS2> SIRIUS3> lecteur de cassettes
ou lecteur de mini disques> cycle).
REMARQUE
Les modes de lecteur de cassettes,
lecteur de mini disques, lecteur de
disques compacts, changeur de disques
compacts et radio numérique par
satellite de SIRIUS ne peuvent pas être
sélectionnés dans les cas suivants:
lUn lecteur de cassettes, un lecteur de
mini disques, un lecteur de disques
compacts, un changeur de disques
compacts ou la radio numérique par
satellite de SIRIUS ne sont pas
installés avec le système audio.
lUne cassette, un mini disque ou un
disque compact n'ont pas été insérés.
qInterrupteur de recherche
Lors de l'écoute de la radio
Appuyer sur l'interrupteur de recherche
(
,) la radio passe à la station
sauvegardée suivante/précédente dans
l'ordre de la sauvegarde (1 à 6).
Pour rechercher une fréquence supérieure
ou inférieure automatiquement, qu'elle
soit programmée ou non, appuyer sur
l'interrupteur de recherche (
,)
pendant 2 secondes environ jusqu'à ce
qu'un bip soit entendu.
Lors de la lecture d'une cassette
Appuyer sur l'interrupteur de recherche
(
), puis le relâcher pour passer au
morceau suivant.
Appuyer sur l'interrupteur de recherche
(
), puis le relâcher pour répéter le
morceau en cours de lecture.
Lors de la lecture d'un disque compact
ou d'un mini disque
Appuyer sur l'interrupteur de recherche
(
) pour sauter au début de la plage
suivante.
Appuyer sur l'interrupteur de recherche
(
) pour répéter la plage en cours de
lecture.
6-42
Confort intérieur
Système audio
RX-8_8U59-EC-05J_Edition1 Page256
Tuesday, August 30 2005 5:32 PM
Form No.8U59-EC-05J
Page 257 of 414

Black plate (257,1)

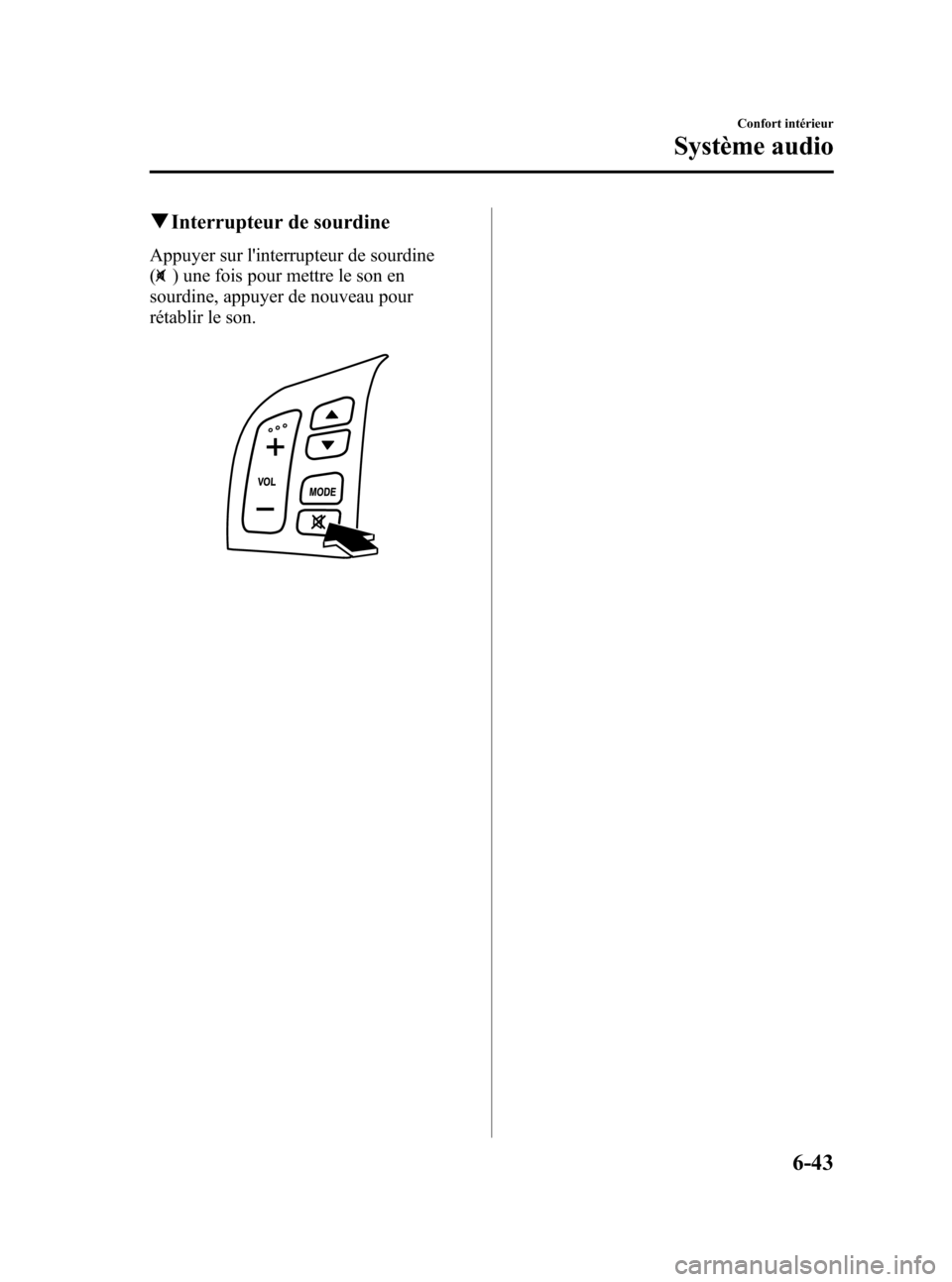

qInterrupteur de sourdine
Appuyer sur l'interrupteur de sourdine
(
) une fois pour mettre le son en
sourdine, appuyer de nouveau pour
rétablir le son.
Confort intérieur
Système audio
6-43
RX-8_8U59-EC-05J_Edition1 Page257
Tuesday, August 30 2005 5:32 PM
Form No.8U59-EC-05J
Page 258 of 414

Black plate (258,1)

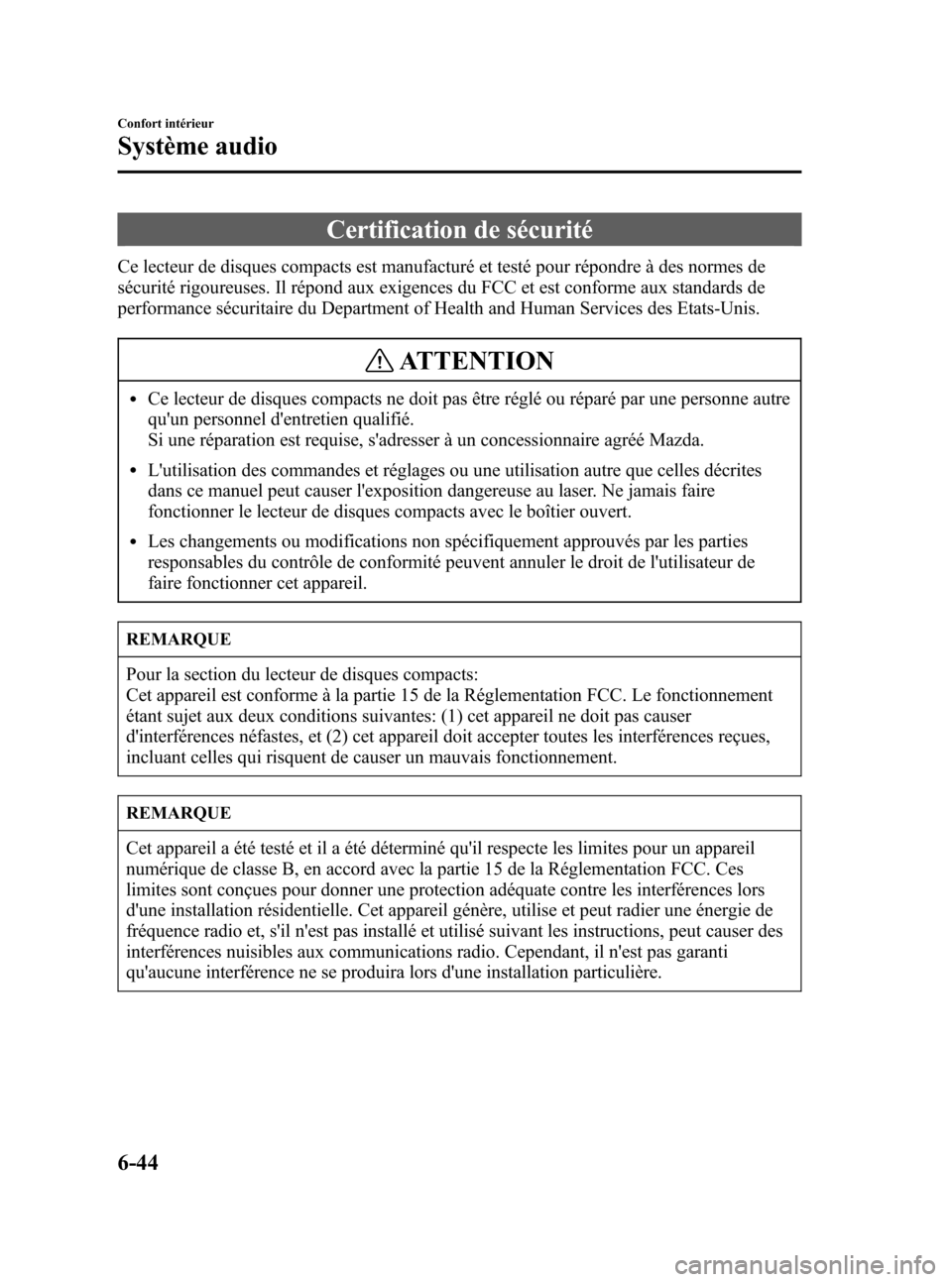

Certification de sécurité
Ce lecteur de disques compacts est manufacturé et testé pour répondre à des normes de
sécurité rigoureuses. Il répond aux exigences du FCC et est conforme aux standards de
performance sécuritaire du Department of Health and Human Services des Etats-Unis.
ATTENTION
lCe lecteur de disques compacts ne doit pas être réglé ou réparé par une personne autre
qu'un personnel d'entretien qualifié.
Si une réparation est requise, s'adresser à un concessionnaire agréé Mazda.
lL'utilisation des commandes et réglages ou une utilisation autre que celles décrites
dans ce manuel peut causer l'exposition dangereuse au laser. Ne jamais faire
fonctionner le lecteur de disques compacts avec le boîtier ouvert.
lLes changements ou modifications non spécifiquement approuvés par les parties
responsables du contrôle de conformité peuvent annuler le droit de l'utilisateur de
faire fonctionner cet appareil.
REMARQUE
Pour la section du lecteur de disques compacts:
Cet appareil est conforme à la partie 15 de la Réglementation FCC. Le fonctionnement
étant sujet aux deux conditions suivantes: (1) cet appareil ne doit pas causer
d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues,
incluant celles qui risquent de causer un mauvais fonctionnement.
REMARQUE
Cet appareil a été testé et il a été déterminé qu'il respecte les limites pour un appareil
numérique de classe B, en accord avec la partie 15 de la Réglementation FCC. Ces
limites sont conçues pour donner une protection adéquate contre les interférences lors
d'une installation résidentielle. Cet appareil génère, utilise et peut radier une énergie de
fréquence radio et, s'il n'est pas installé et utilisé suivant les instructions, peut causer des
interférences nuisibles aux communications radio. Cependant, il n'est pas garanti
qu'aucune interférence ne se produira lors d'une installation particulière.
6-44
Confort intérieur
Système audio
RX-8_8U59-EC-05J_Edition1 Page258
Tuesday, August 30 2005 5:32 PM
Form No.8U59-EC-05J
Page 262 of 414

Black plate (262,1)

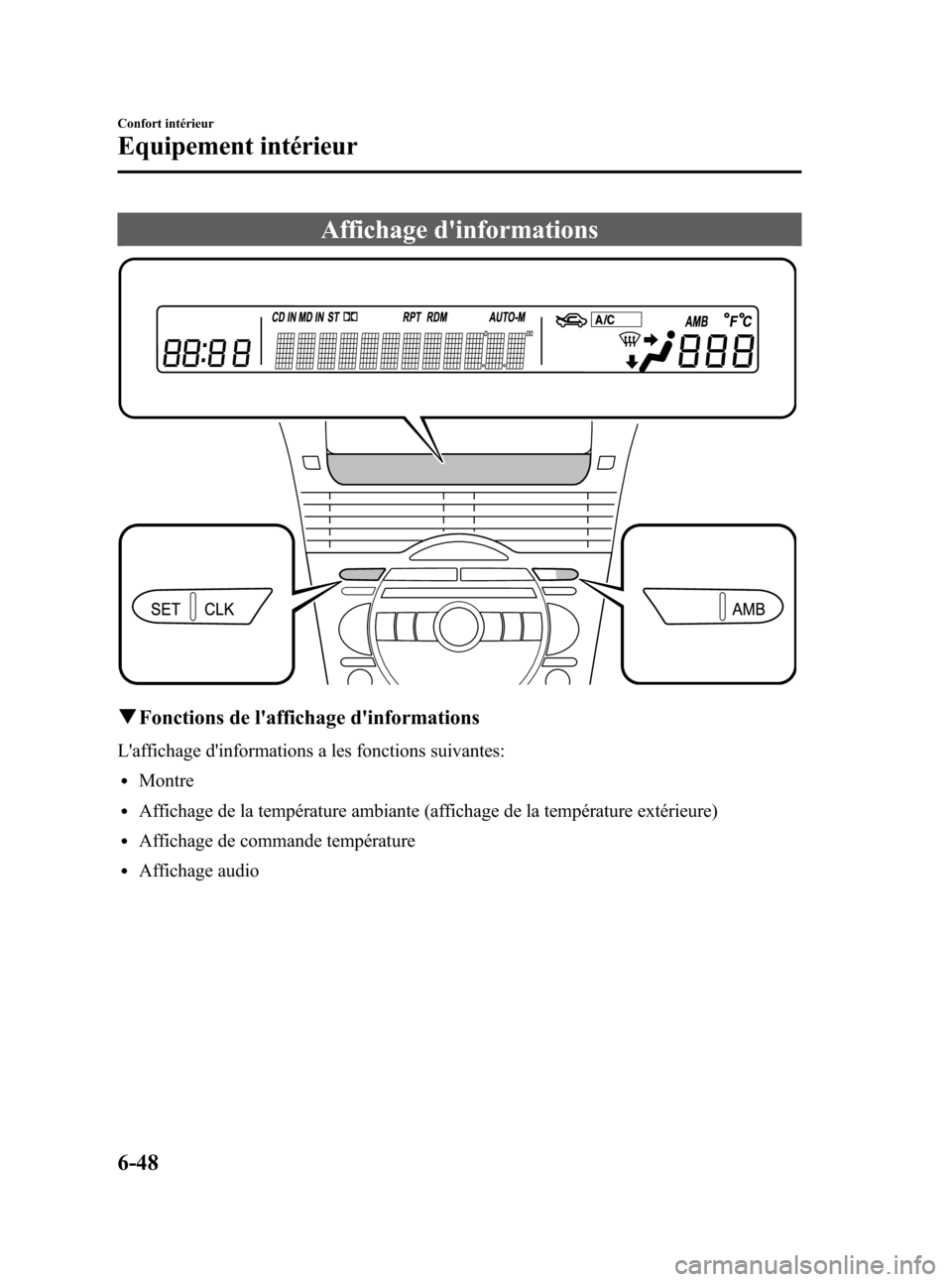

Affichage d'informations
qFonctions de l'affichage d'informations
L'affichage d'informations a les fonctions suivantes:
lMontre
lAffichage de la température ambiante (affichage de la température extérieure)
lAffichage de commande température
lAffichage audio
6-48
Confort intérieur
Equipement intérieur
RX-8_8U59-EC-05J_Edition1 Page262
Tuesday, August 30 2005 5:32 PM
Form No.8U59-EC-05J
Page 264 of 414

Black plate (264,1)

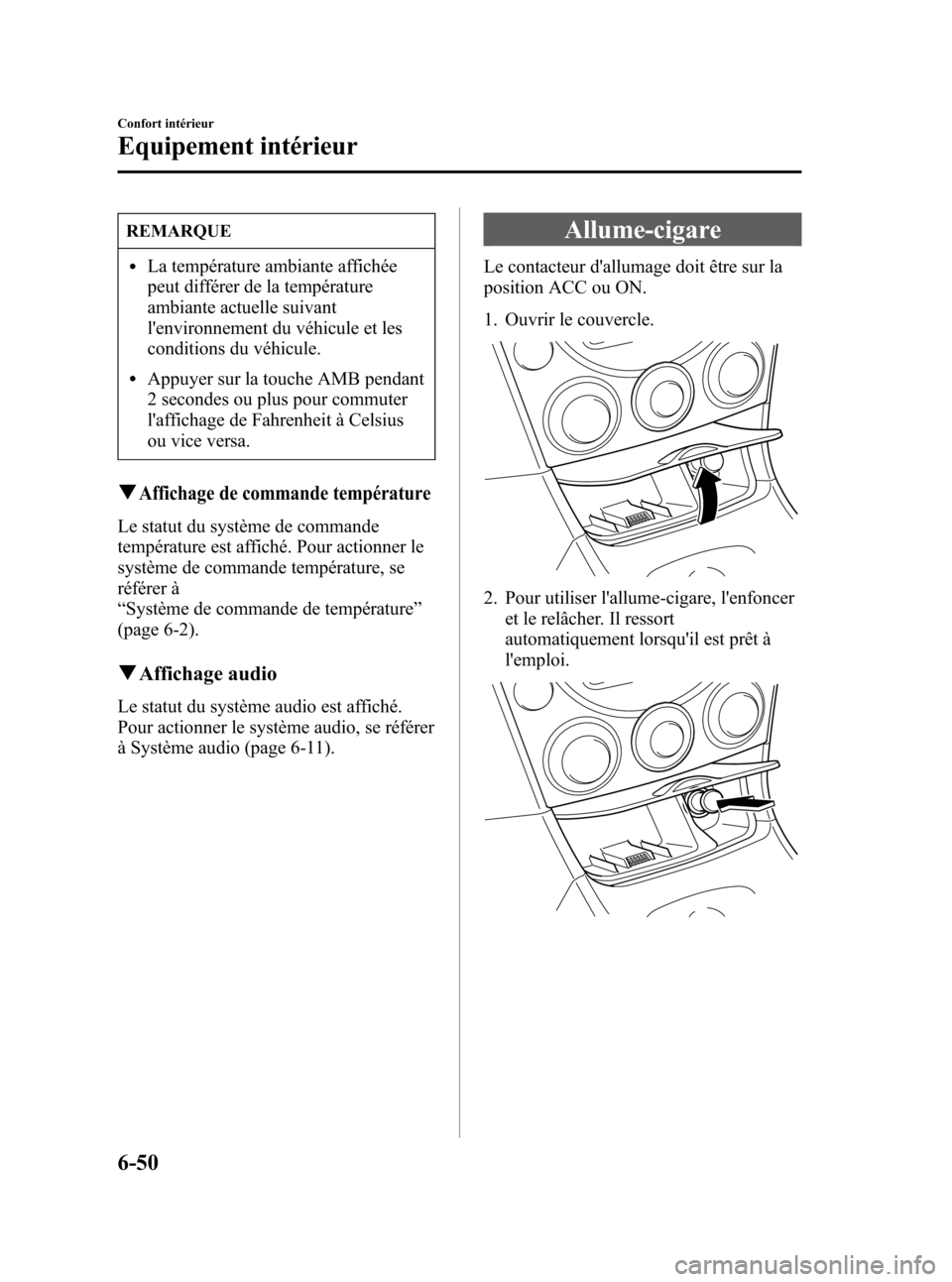

REMARQUE
lLa température ambiante affichée
peut différer de la température
ambiante actuelle suivant
l'environnement du véhicule et les
conditions du véhicule.
lAppuyer sur la touche AMB pendant
2 secondes ou plus pour commuter
l'affichage de Fahrenheit à Celsius
ou vice versa.
qAffichage de commande température
Le statut du système de commande
température est affiché. Pour actionner le
système de commande température, se
référer à
“Système de commande de température”
(page 6-2).
qAffichage audio
Le statut du système audio est affiché.
Pour actionner le système audio, se référer
à Système audio (page 6-11).
Allume-cigare
Le contacteur d'allumage doit être sur la
position ACC ou ON.
1. Ouvrir le couvercle.
2. Pour utiliser l'allume-cigare, l'enfoncer
et le relâcher. Il ressort
automatiquement lorsqu'il est prêt à
l'emploi.
6-50
Confort intérieur
Equipement intérieur
RX-8_8U59-EC-05J_Edition1 Page264
Tuesday, August 30 2005 5:32 PM
Form No.8U59-EC-05J
Page 343 of 414

Black plate (343,1)

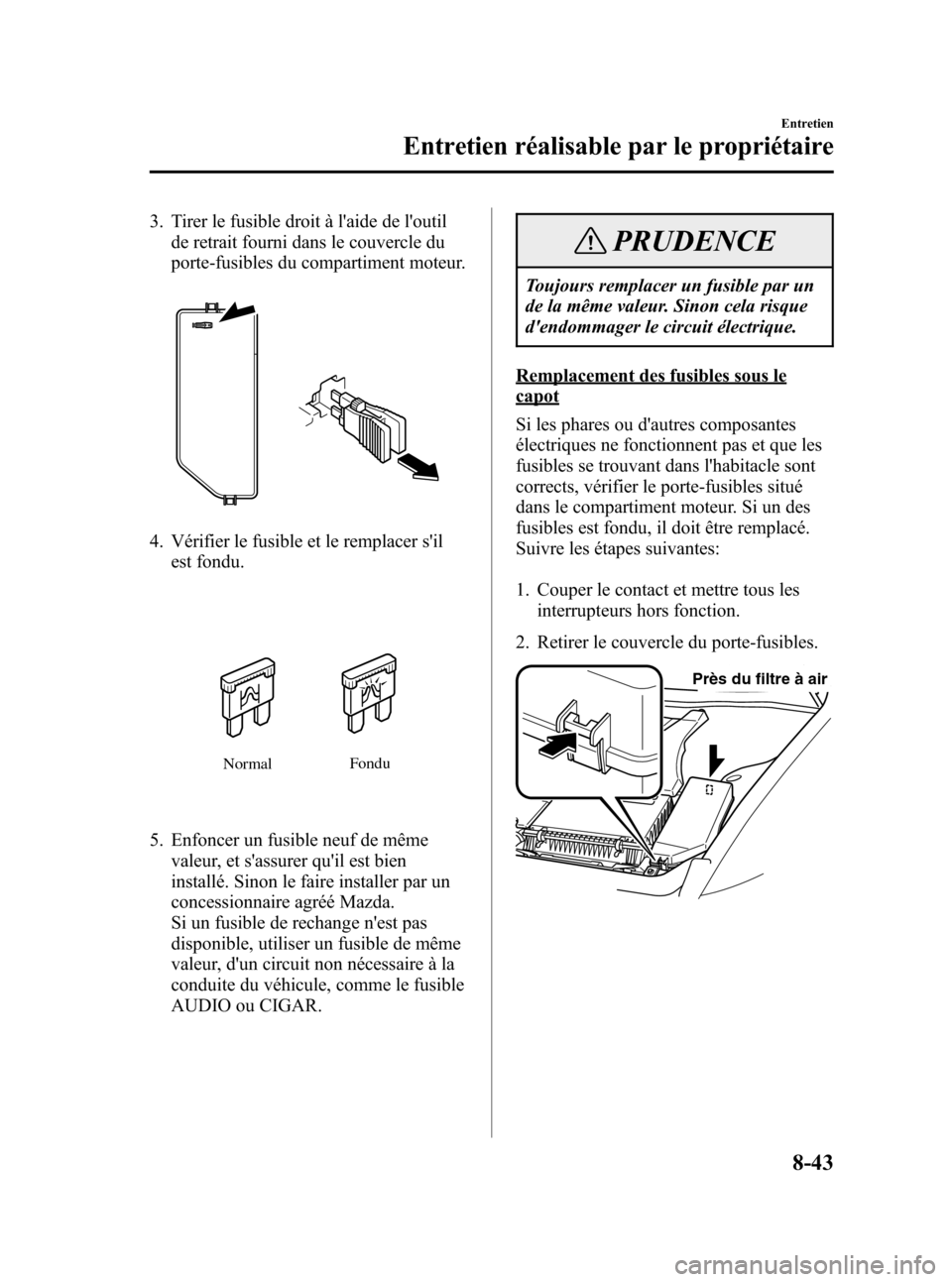

3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans le couvercle du
porte-fusibles du compartiment moteur.
4. Vérifier le fusible et le remplacer s'il
est fondu.
NormalFondu
5. Enfoncer un fusible neuf de même
valeur, et s'assurer qu'il est bien
installé. Sinon le faire installer par un
concessionnaire agréé Mazda.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur, d'un circuit non nécessaire à la
conduite du véhicule, comme le fusible
AUDIO ou CIGAR.
PRUDENCE
Toujours remplacer un fusible par un
de la même valeur. Sinon cela risque
d'endommager le circuit électrique.
Remplacement des fusibles sous le
capot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Retirer le couvercle du porte-fusibles.
Près du filtre à air
Entretien
Entretien réalisable par le propriétaire
8-43
RX-8_8U59-EC-05J_Edition1 Page343
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J
Page 345 of 414

Black plate (345,1)
qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
(Près du filtre à air)
(Près de la batterie)
DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
1 MAIN 120A Pour la protection de tous les circuits
2 HEATER 40A Chauffage
3 AIR PUMP 60A Pompe à air
4 BTN 30ALève-vitre électrique, verrouillage électrique des portières,
système d'entrée éclairée, toit ouvrant transparent
í
5 DEFOG 50A Dégivreur de lunette arrière
6 FAN 40A Ventilateur électrique
7 ABS/DSC 60A ABS, DSC
í
8 ACC 30AAllume-cigare, rétroviseur à commande à distance, prise pour
accessoires, système audio
9 HEAD 15A Feux de route des phares
í, lave-pharesí
10 HEAD LOW R 15A Feu de croisement de phare (Droite)
11 HEAD LOW L 15A Feu de croisement de phare (Gauche)
12 DRL 15A DRL
í(Feux de route)
13 DSC 30A DSCí
14 SEAT WARM 20A Chauffage de siègeí
15 H/CLEAN 20A Lave-pharesí
Entretien
Entretien réalisable par le propriétaire
8-45íCertains modèles. RX-8_8U59-EC-05J_Edition1 Page345
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J
Page 347 of 414

Black plate (347,1)

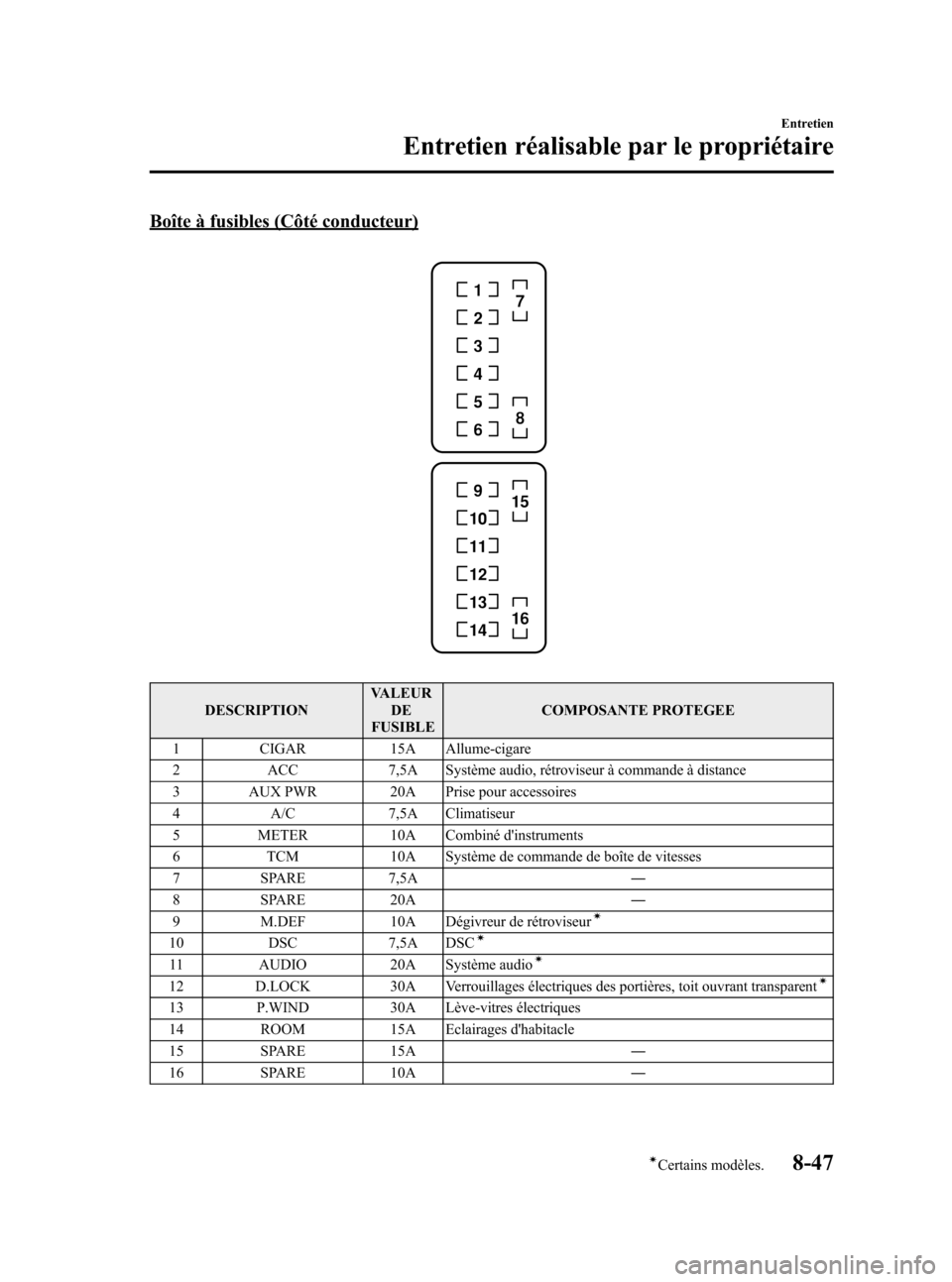

Boîte à fusibles (Côté conducteur)
DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
1 CIGAR 15A Allume-cigare
2 ACC 7,5A Système audio, rétroviseur à commande à distance
3 AUX PWR 20A Prise pour accessoires
4 A/C 7,5A Climatiseur
5 METER 10A Combiné d'instruments
6 TCM 10A Système de commande de boîte de vitesses
7 SPARE 7,5A―
8 SPARE 20A―
9 M.DEF 10A Dégivreur de rétroviseur
í
10 DSC 7,5A DSCí
11 AUDIO 20A Système audioí
12 D.LOCK 30A Verrouillages électriques des portières, toit ouvrant transparentí
13 P.WIND 30A Lève-vitres électriques
14 ROOM 15A Eclairages d'habitacle
15 SPARE 15A―
16 SPARE 10A―
Entretien
Entretien réalisable par le propriétaire
8-47íCertains modèles. RX-8_8U59-EC-05J_Edition1 Page347
Tuesday, August 30 2005 5:33 PM
Form No.8U59-EC-05J
Page 408 of 414

Black plate (408,1)

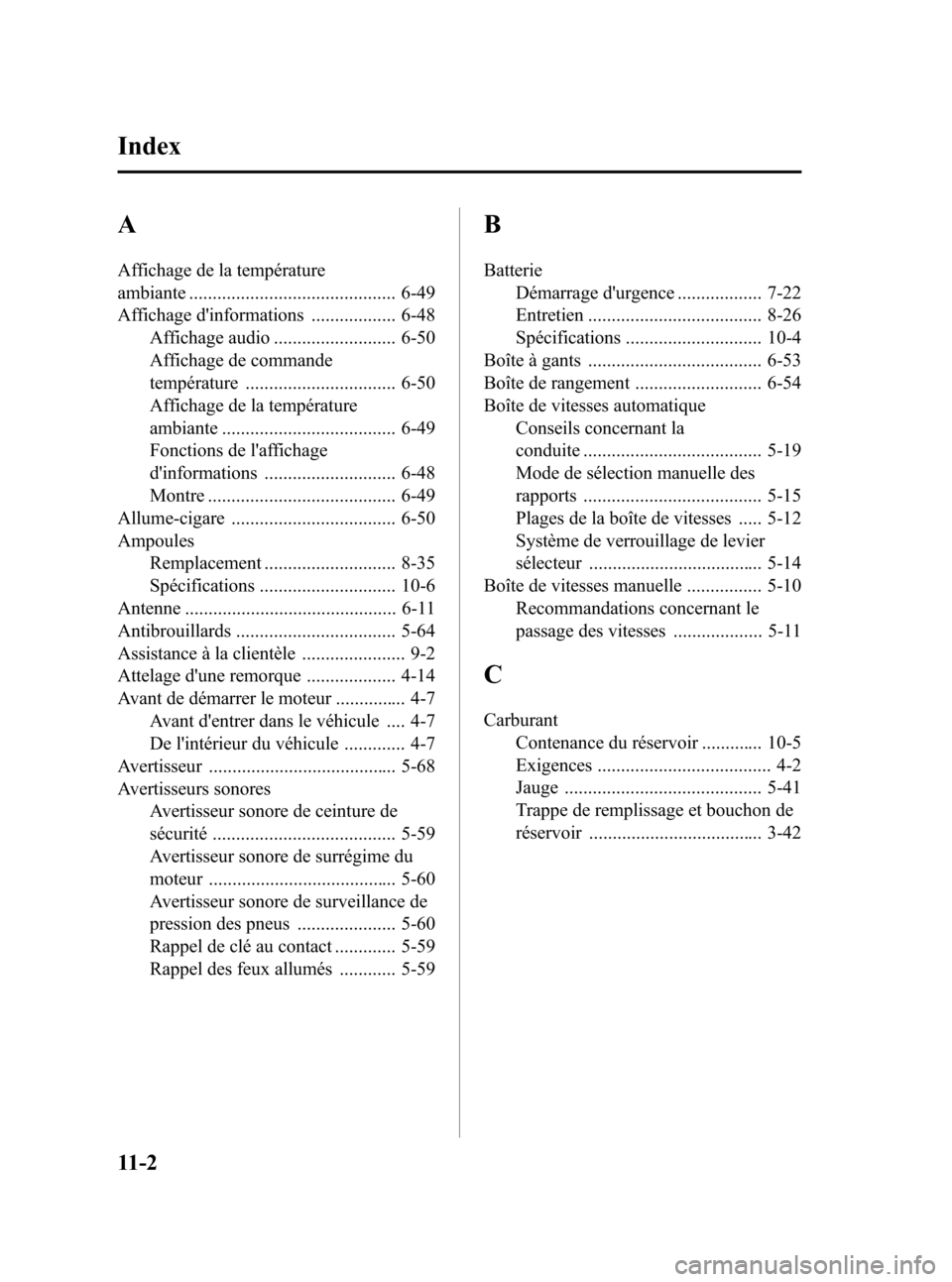

A
Affichage de la température
ambiante ............................................ 6-49
Affichage d'informations .................. 6-48
Affichage audio .......................... 6-50
Affichage de commande
température ................................ 6-50
Affichage de la température
ambiante ..................................... 6-49
Fonctions de l'affichage
d'informations ............................ 6-48
Montre ........................................ 6-49
Allume-cigare ................................... 6-50
Ampoules
Remplacement ............................ 8-35
Spécifications ............................. 10-6
Antenne ............................................. 6-11
Antibrouillards .................................. 5-64
Assistance à la clientèle ...................... 9-2
Attelage d'une remorque ................... 4-14
Avant de démarrer le moteur ............... 4-7
Avant d'entrer dans le véhicule .... 4-7
De l'intérieur du véhicule ............. 4-7
Avertisseur ........................................ 5-68
Avertisseurs sonores
Avertisseur sonore de ceinture de
sécurité ....................................... 5-59
Avertisseur sonore de surrégime du
moteur ........................................ 5-60
Avertisseur sonore de surveillance de
pression des pneus ..................... 5-60
Rappel de clé au contact ............. 5-59
Rappel des feux allumés ............ 5-59
B
Batterie
Démarrage d'urgence .................. 7-22
Entretien ..................................... 8-26
Spécifications ............................. 10-4
Boîte à gants ..................................... 6-53
Boîte de rangement ........................... 6-54
Boîte de vitesses automatique
Conseils concernant la
conduite ...................................... 5-19
Mode de sélection manuelle des
rapports ...................................... 5-15
Plages de la boîte de vitesses ..... 5-12
Système de verrouillage de levier
sélecteur ..................................... 5-14
Boîte de vitesses manuelle ................ 5-10
Recommandations concernant le
passage des vitesses ................... 5-11
C
Carburant
Contenance du réservoir ............. 10-5
Exigences ..................................... 4-2
Jauge .......................................... 5-41
Trappe de remplissage et bouchon de
réservoir ..................................... 3-42
11-2
Index
RX-8_8U59-EC-05J_Edition1 Page408
Tuesday, August 30 2005 5:34 PM
Form No.8U59-EC-05J
