Page 31 of 4133
Fig. 22: SRS & ETR Diagnosis (16 Of 16)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA

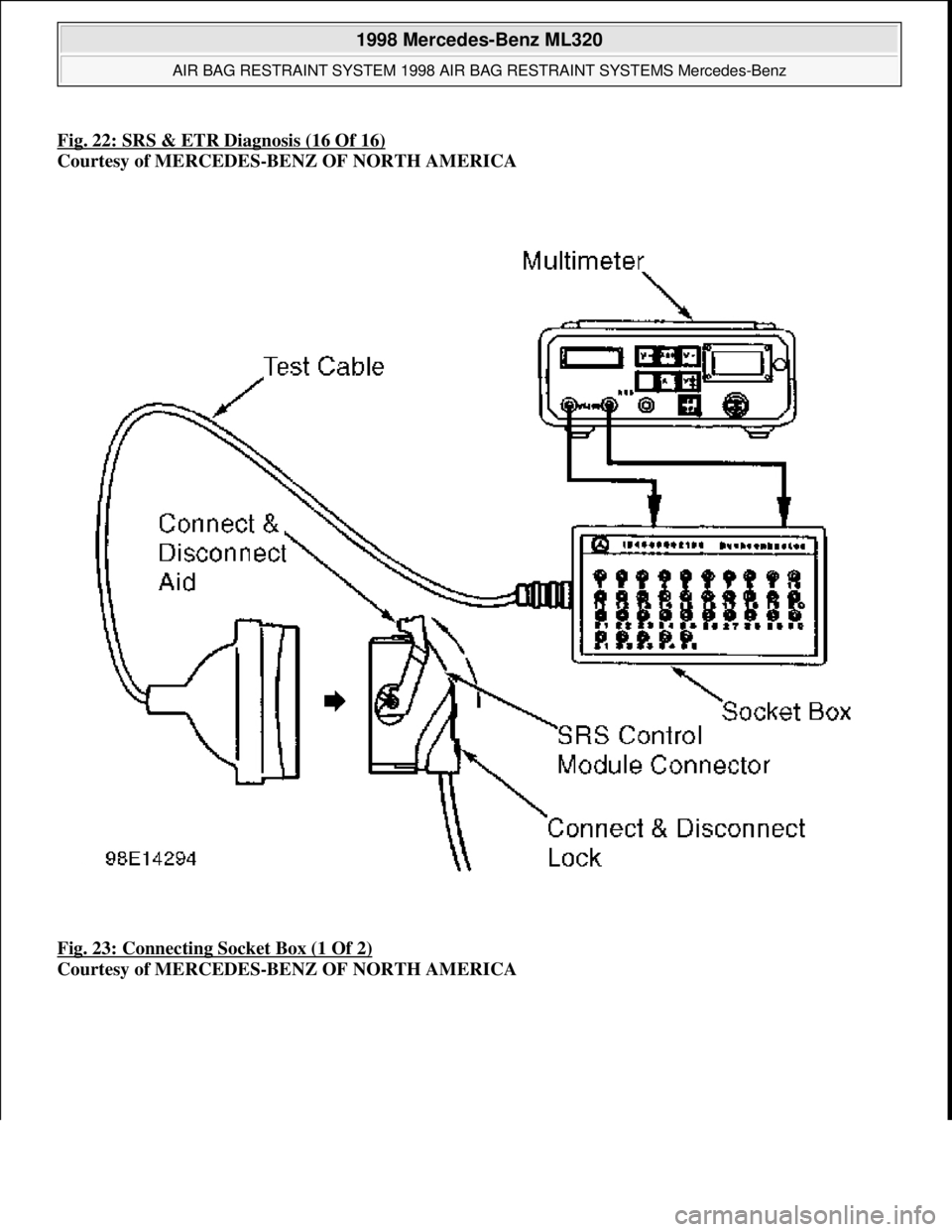

Fig. 23: Connecting Socket Box (1 Of 2)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA
1998 Mercedes-Benz ML320
AIR BAG RESTRAINT SYSTEM 1998 AIR BAG RESTRAINT SYSTEMS Mercedes-Benz
me
Saturday, October 02, 2010 3:33:14 PMPage 31 © 2006 Mitchell Repair Information Company, LLC.
Page 32 of 4133

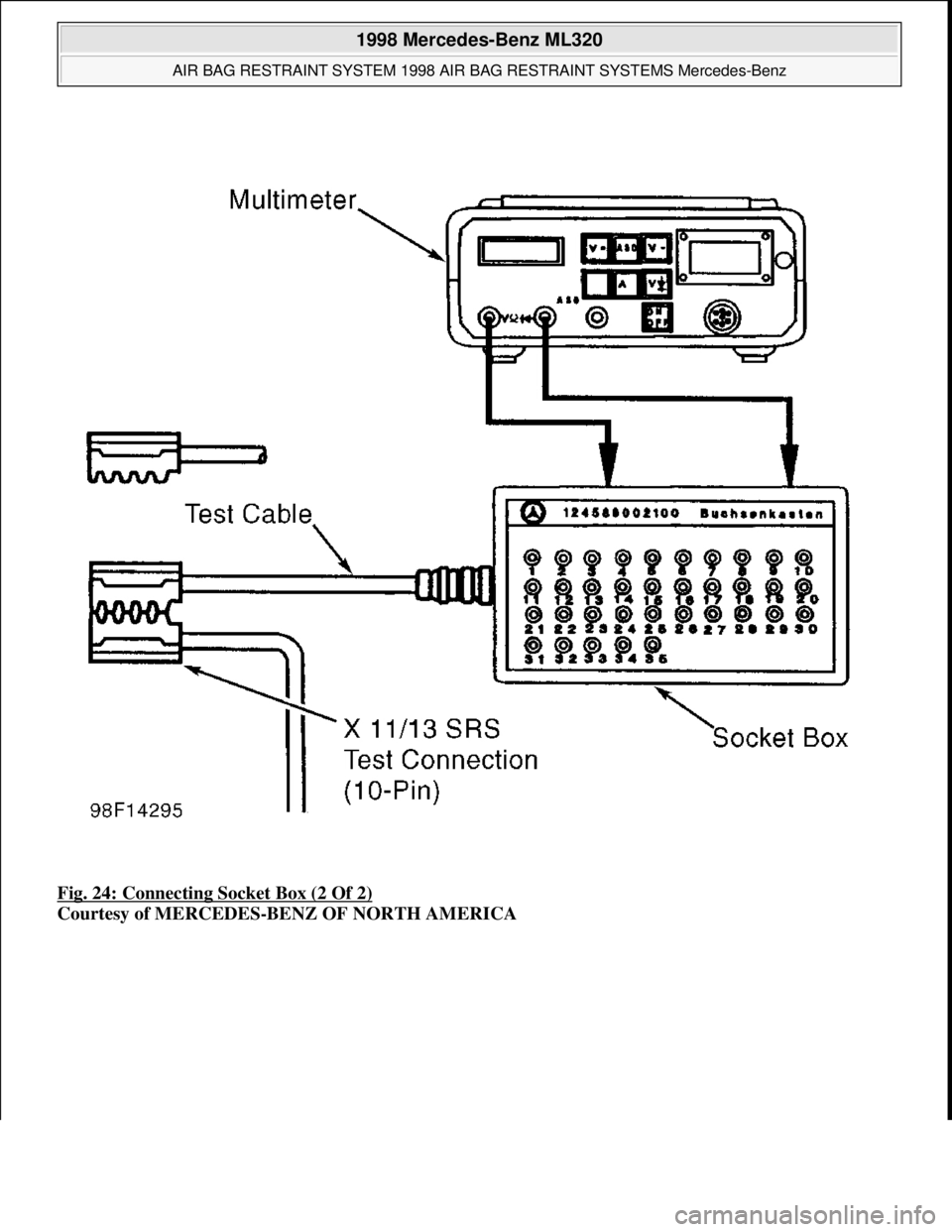

Fig. 24: Connecting Socket Box (2 Of 2)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA
1998 Mercedes-Benz ML320
AIR BAG RESTRAINT SYSTEM 1998 AIR BAG RESTRAINT SYSTEMS Mercedes-Benz
me
Saturday, October 02, 2010 3:33:14 PMPage 32 © 2006 Mitchell Repair Information Company, LLC.
Page 33 of 4133
Fig. 25: Connecting Resistance Substitution Unit
Courtesy of MERCEDES-BENZ OF NORTH AMERICA
1998 Mercedes-Benz ML320
AIR BAG RESTRAINT SYSTEM 1998 AIR BAG RESTRAINT SYSTEMS Mercedes-Benz
me
Saturday, October 02, 2010 3:33:14 PMPage 33 © 2006 Mitchell Repair Information Company, LLC.
Page 34 of 4133

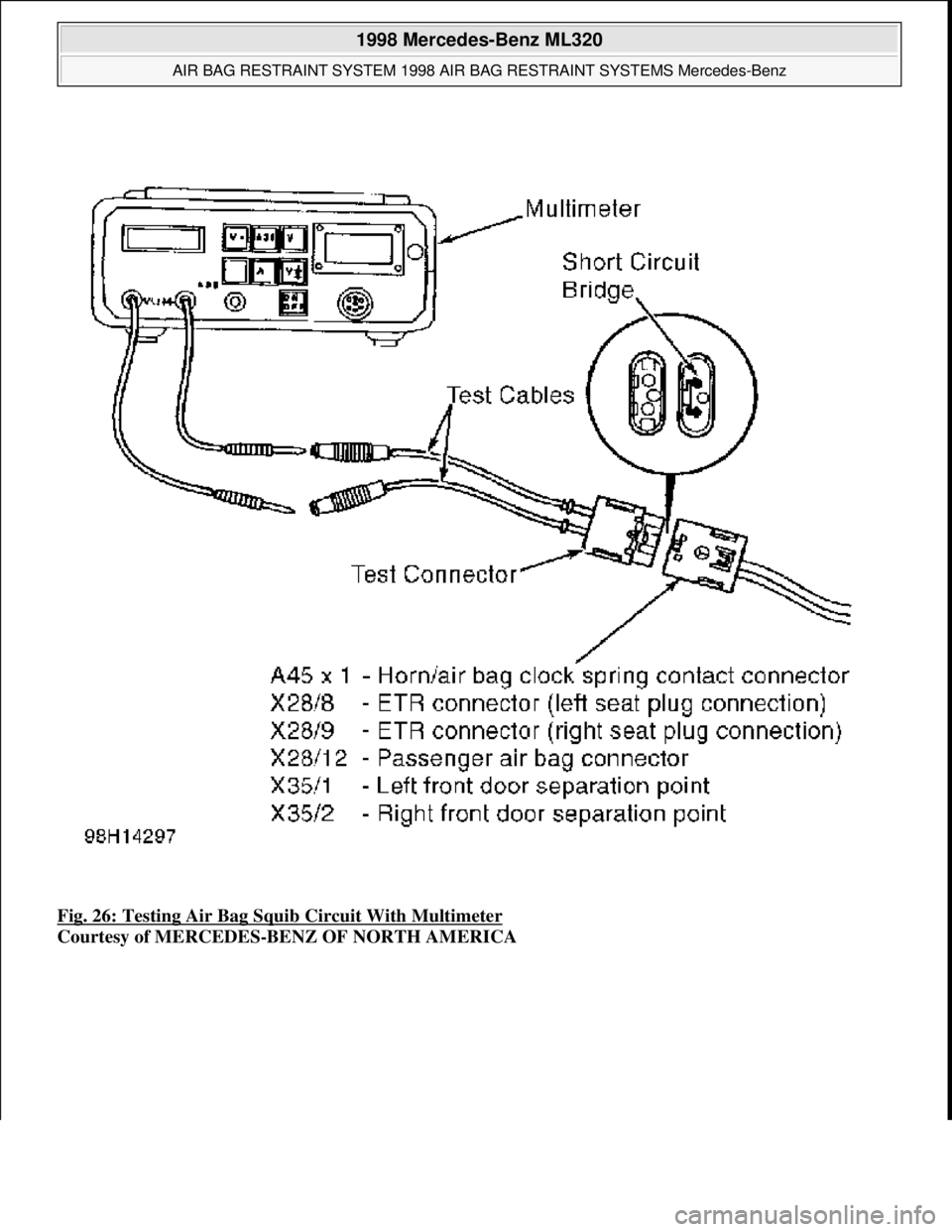

Fig. 26: Testing Air Bag Squi b Circuit With Multimeter
Courtesy of MERCEDES-BENZ OF NORTH AMERICA
1998 Mercedes-Benz ML320
AIR BAG RESTRAINT SYSTEM 1998 AIR BAG RESTRAINT SYSTEMS Mercedes-Benz
me
Saturday, October 02, 2010 3:33:14 PMPage 34 © 2006 Mitchell Repair Information Company, LLC.
Page 35 of 4133

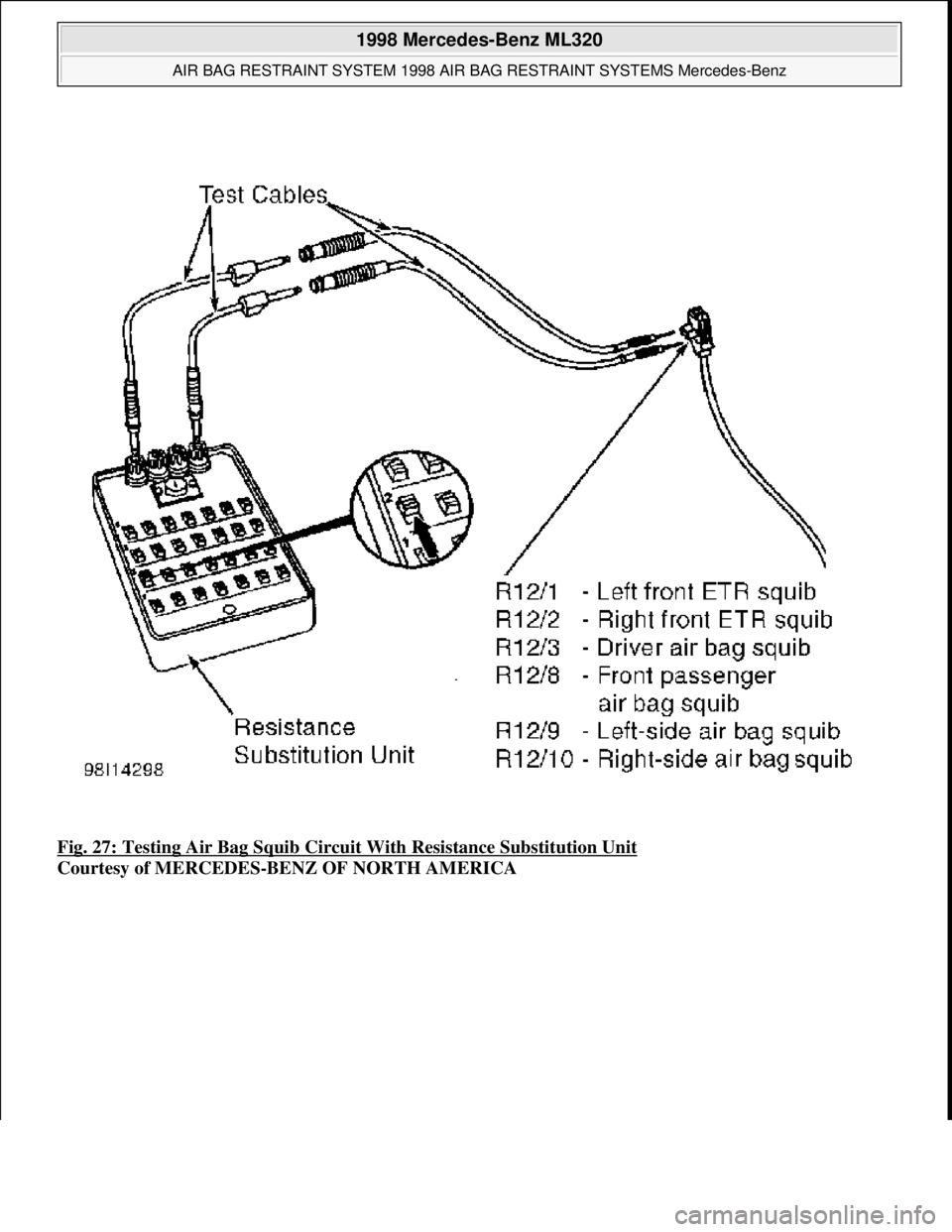

Fig. 27: Testing Air Bag Squib Circuit With Resistance Substitution Unit
Courtesy of MERCEDES-BENZ OF NORTH AMERICA
1998 Mercedes-Benz ML320
AIR BAG RESTRAINT SYSTEM 1998 AIR BAG RESTRAINT SYSTEMS Mercedes-Benz
me
Saturday, October 02, 2010 3:33:14 PMPage 35 © 2006 Mitchell Repair Information Company, LLC.
Page 36 of 4133

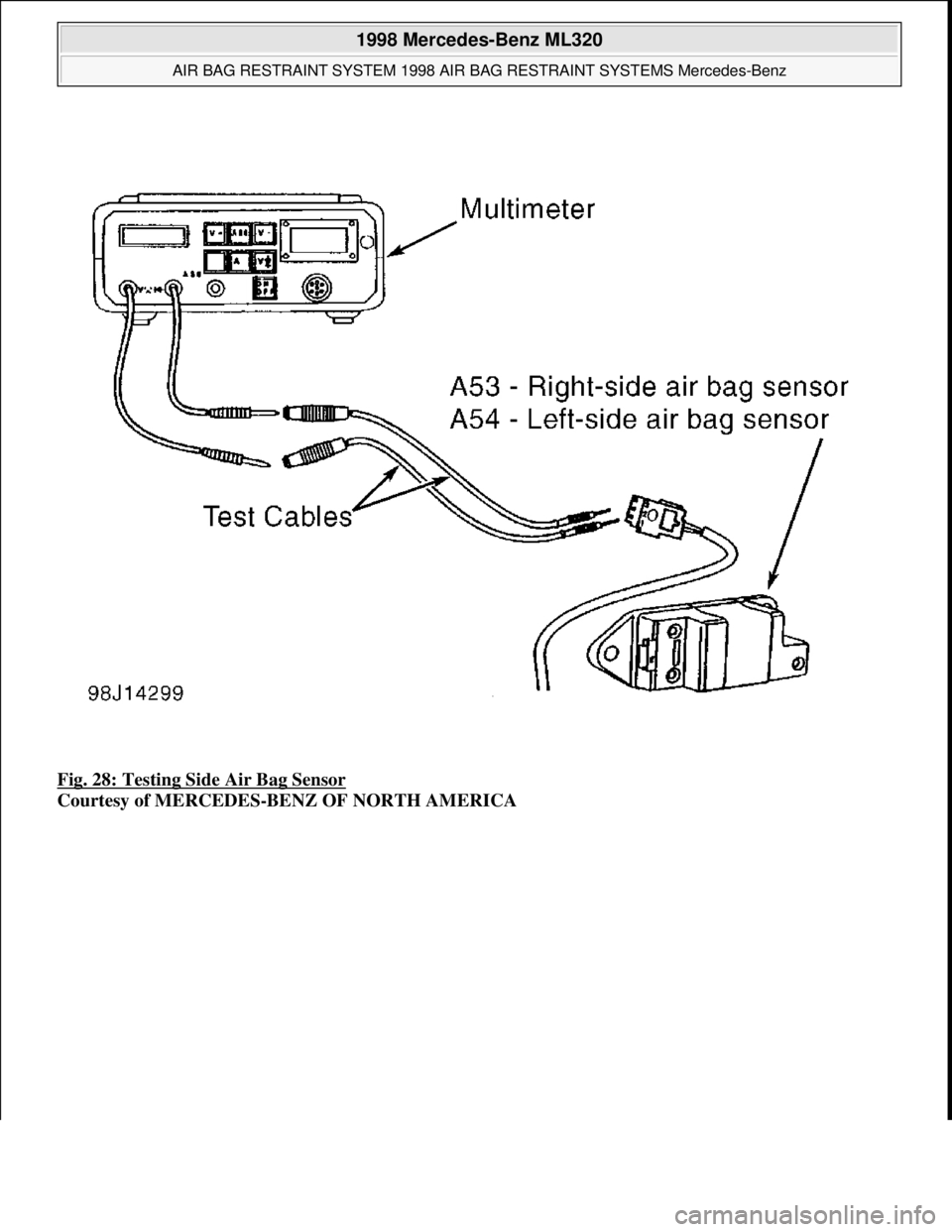

Fig. 28: Testing Side Air Bag Sensor
Courtesy of MERCEDES-BENZ OF NORTH AMERICA
1998 Mercedes-Benz ML320
AIR BAG RESTRAINT SYSTEM 1998 AIR BAG RESTRAINT SYSTEMS Mercedes-Benz
me
Saturday, October 02, 2010 3:33:14 PMPage 36 © 2006 Mitchell Repair Information Company, LLC.
Page 37 of 4133

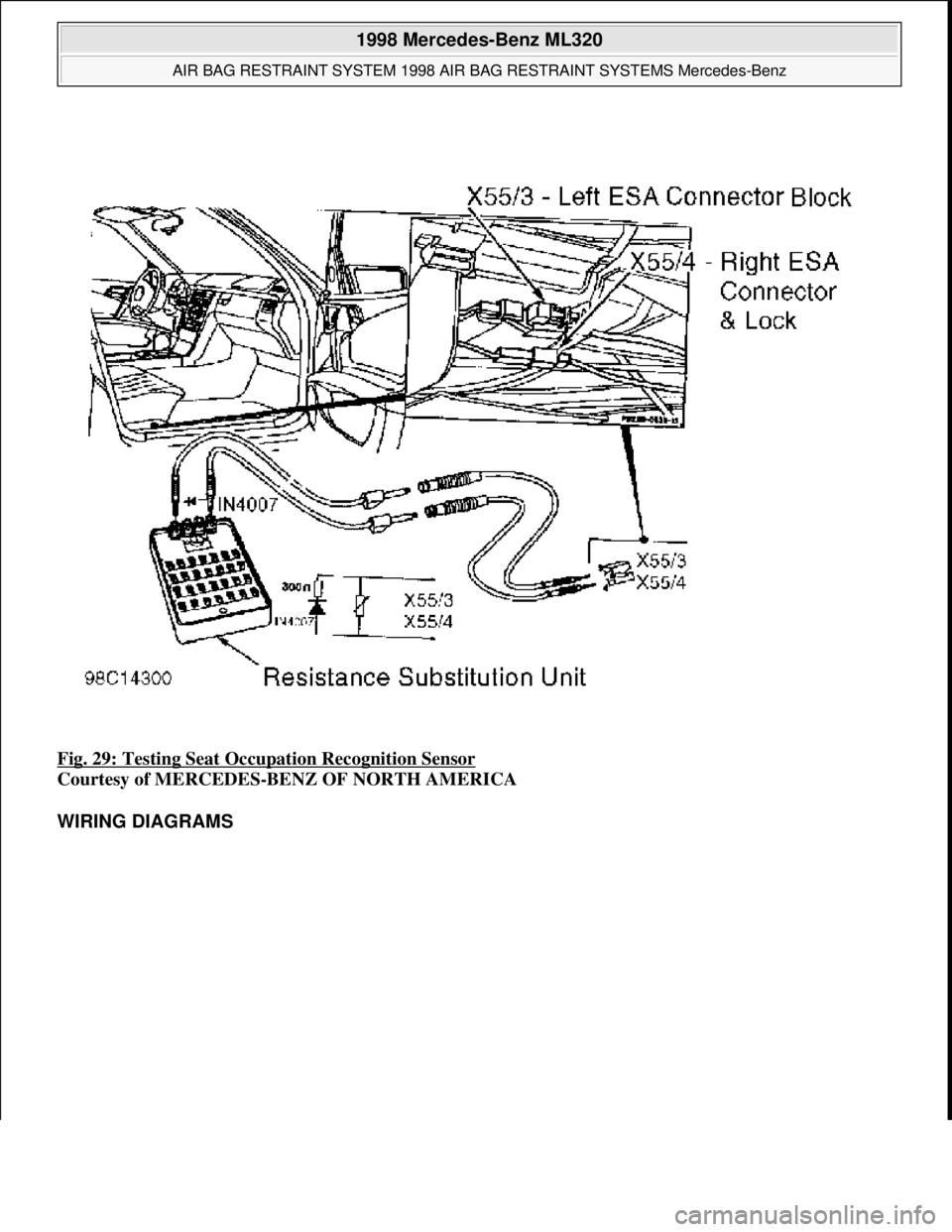

Fig. 29: Testing Seat Occupation Recognition Sensor
Courtesy of MERCEDES-BENZ OF NORTH AMERICA

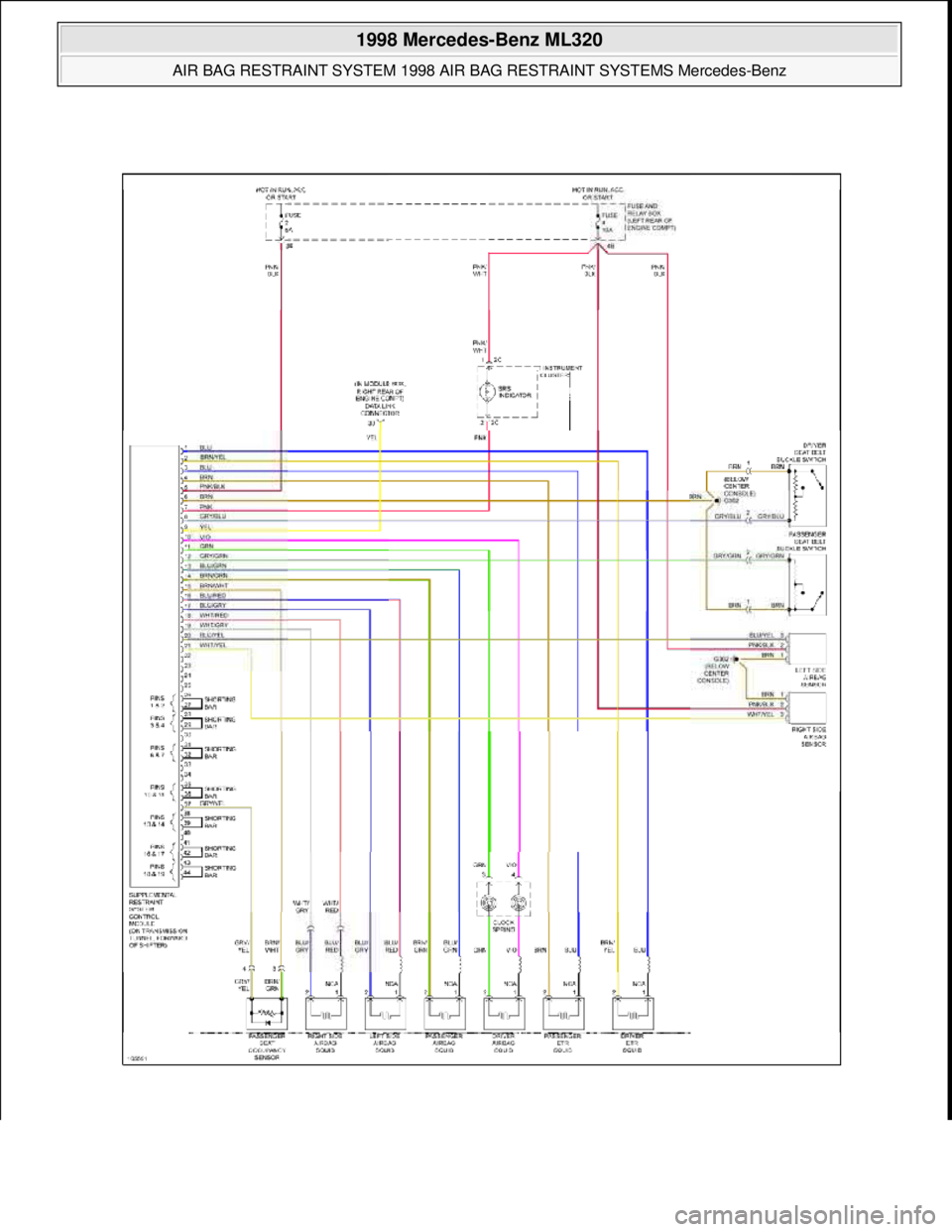

WIRING DIAGRAMS
1998 Mercedes-Benz ML320
AIR BAG RESTRAINT SYSTEM 1998 AIR BAG RESTRAINT SYSTEMS Mercedes-Benz
me
Saturday, October 02, 2010 3:33:14 PMPage 37 © 2006 Mitchell Repair Information Company, LLC.
Page 38 of 4133
1998 Mercedes-Benz ML320
AIR BAG RESTRAINT SYSTEM 1998 AIR BAG RESTRAINT SYSTEMS Mercedes-Benz
me
Saturday, October 02, 2010 3:33:14 PMPage 38 © 2006 Mitchell Repair Information Company, LLC.
Page 39 of 4133

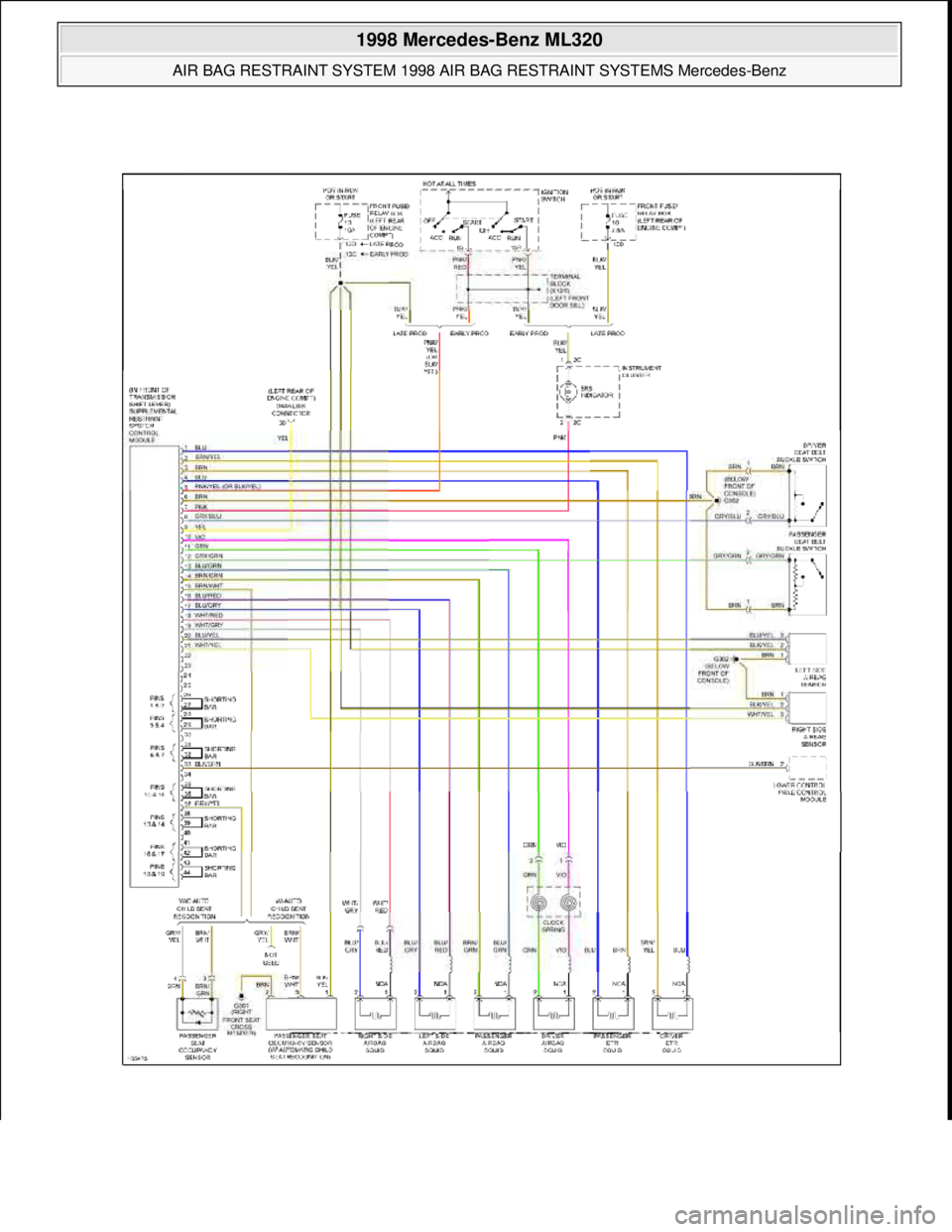

Fig. 30: Air Bag System Wiring Diagram (C230, C280 & CLK320)
1998 Mercedes-Benz ML320
AIR BAG RESTRAINT SYSTEM 1998 AIR BAG RESTRAINT SYSTEMS Mercedes-Benz
me
Saturday, October 02, 2010 3:33:14 PMPage 39 © 2006 Mitchell Repair Information Company, LLC.
Page 40 of 4133
1998 Mercedes-Benz ML320
AIR BAG RESTRAINT SYSTEM 1998 AIR BAG RESTRAINT SYSTEMS Mercedes-Benz
me
Saturday, October 02, 2010 3:33:14 PMPage 40 © 2006 Mitchell Repair Information Company, LLC.
