MINI Paceman 2015 Manuel du propriétaire (in French)

Livret de garantie et de
service, Canada, ou Livret
d’information sur l’en‐
tretien et la garantie,
Etats-Unis
Pour de plus amples informations sur l’entre‐
tien nécessaire, consulter le Livret de garantie
et de service, au Canada, ou le Livret d’informa‐
tion sur l’entretien et la garantie, aux Etats-
Unis.
Le constructeur de votre véhicule recommande
de faire exécuter la maintenance et la répara‐
tion par un partenaire de service après-vente
du fabricant, un autre partenaire de service
après-vente qualifié ou par un atelier spécialisé.
Les justificatifs des travaux de maintenance et
de réparation réguliers doivent être conservés.
Prise du système de diag‐
nostic embarqué OBD
ATTENTION
La prise de diagnostic embarqué est un
composant complexe destiné à être utilisé avec
l'équipement spécialisé pour vérifier le principal
système d'émission du véhicule. L'utilisation in‐
adéquate de la prise de diagnostic embarqué
ou à une autre fin que les applications prévues
peut entraîner des dysfonctionnements du vé‐
hicule, des dégâts matériels et des dommages
personnels. Étant donné ce qui précède, le
constructeur de votre véhicule conseille forte‐
ment de réserver l'accès à la prise de diagnostic
embarqué au partenaire de service après-vente
du fabricant ou à un autre partenaire de service
après-vente qualifié, un atelier spécialisé ou à
toute autre personne possédant la formation et
l'équipement spécialisés pour utiliser correcte‐
ment la prise de diagnostic embarqué. ◀
Les composants qui sont déterminants pour la
composition des émissions peuvent être con‐
trôlés avec un appareil par l'intermédiaire de la
prise OBD.
Emissions Les voyants s'allument. La voiture pro‐
duit plus d'émissions que d'habitude.
Poursuite du trajet possible à vitesse
modérée. Faire contrôler la voiture le plus tôt
possible.
Dans certaines conditions, l'un des voyants cli‐
gnote ou s'allume en permanence. Cela signifie que le moteur présente trop de ratés à l'allu‐
mage ou des dysfonctionnements. Dans ce cas,
diminuer la vitesse et contacter immédiate‐
ment un partenaire de service après-vente de
fabricant, un autre partenaire de service après-
vente qualifié ou un atelier spécialisé. De gra‐
ves ratés à l'allumage peuvent en très peu de
temps endommager sérieusement des compo‐
sants importants en ce qui concerne les émis‐
sions, tout particulièrement le catalyseur. De
plus, les composants mécaniques du moteur
risquent d'être endommager.
Si le bouchon du réservoir de carburant
n'est pas fermé conformément aux ins‐
tructions, le système OBD peut conclure
à la fuite de vapeurs de carburant ce qui a pour
conséquence que le témoin s'allume. Si le bou‐
chon du réservoir de carburant est ensuite res‐
serré, le témoin doit s'éteindre en l'espace de
quelques jours.
Seite 251EntretienMOBILITÉ251
Online Edition for Part no. 01 40 2 967 714 - X/15

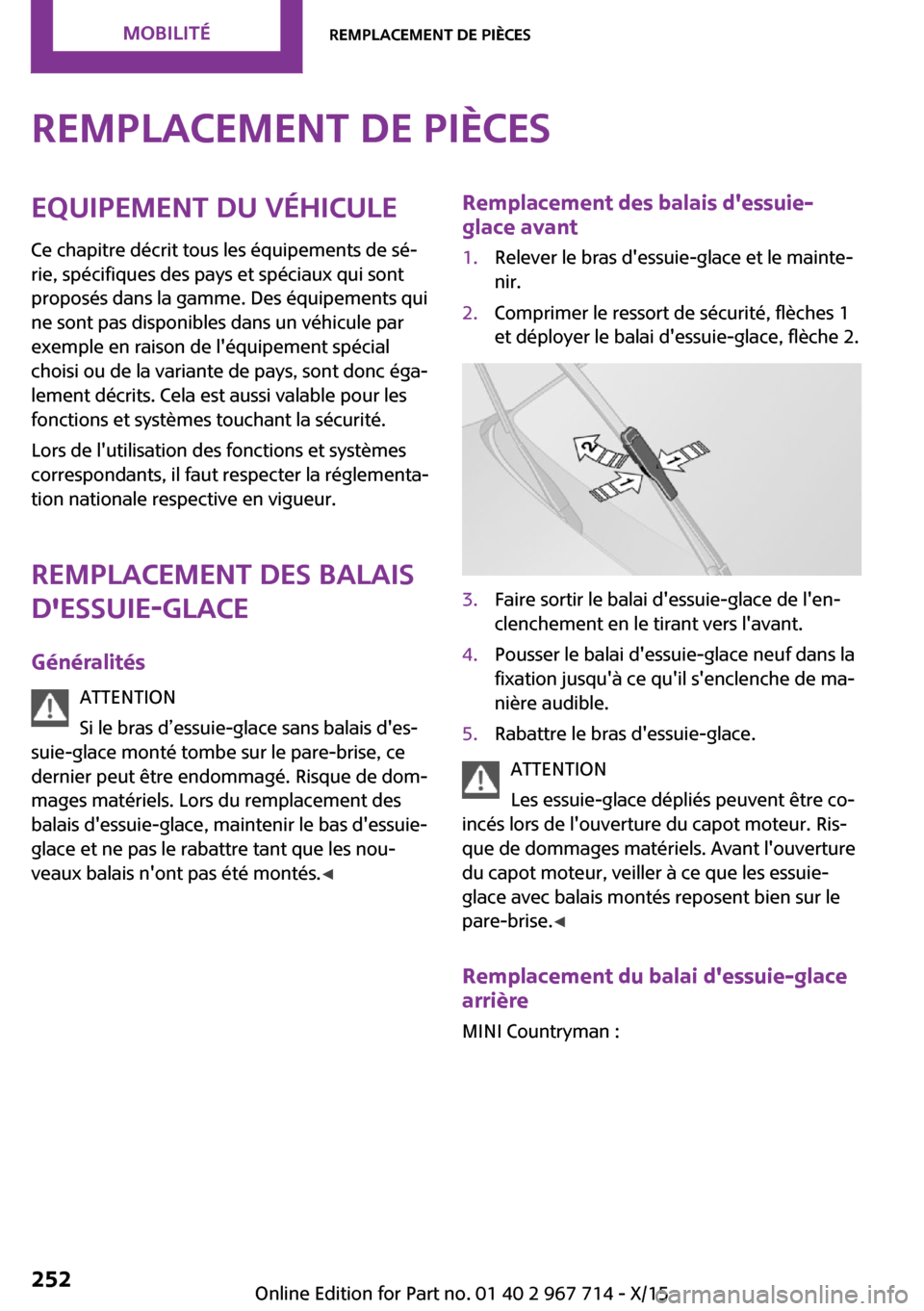

Remplacement de piècesEquipement du véhicule
Ce chapitre décrit tous les équipements de sé‐
rie, spécifiques des pays et spéciaux qui sont
proposés dans la gamme. Des équipements qui
ne sont pas disponibles dans un véhicule par
exemple en raison de l'équipement spécial
choisi ou de la variante de pays, sont donc éga‐
lement décrits. Cela est aussi valable pour les
fonctions et systèmes touchant la sécurité.
Lors de l'utilisation des fonctions et systèmes
correspondants, il faut respecter la réglementa‐
tion nationale respective en vigueur.
Remplacement des balais
d'essuie-glace
Généralités ATTENTION
Si le bras d’essuie-glace sans balais d'es‐
suie-glace monté tombe sur le pare-brise, ce
dernier peut être endommagé. Risque de dom‐
mages matériels. Lors du remplacement des
balais d'essuie-glace, maintenir le bas d'essuie-
glace et ne pas le rabattre tant que les nou‐
veaux balais n'ont pas été montés. ◀Remplacement des balais d'essuie-
glace avant1.Relever le bras d'essuie-glace et le mainte‐
nir.2.Comprimer le ressort de sécurité, flèches 1
et déployer le balai d'essuie-glace, flèche 2.3.Faire sortir le balai d'essuie-glace de l'en‐
clenchement en le tirant vers l'avant.4.Pousser le balai d'essuie-glace neuf dans la
fixation jusqu'à ce qu'il s'enclenche de ma‐
nière audible.5.Rabattre le bras d'essuie-glace.
ATTENTION
Les essuie-glace dépliés peuvent être co‐
incés lors de l'ouverture du capot moteur. Ris‐
que de dommages matériels. Avant l'ouverture
du capot moteur, veiller à ce que les essuie-
glace avec balais montés reposent bien sur le
pare-brise. ◀
Remplacement du balai d'essuie-glace
arrière
MINI Countryman :
Seite 252MOBILITÉRemplacement de pièces252
Online Edition for Part no. 01 40 2 967 714 - X/15

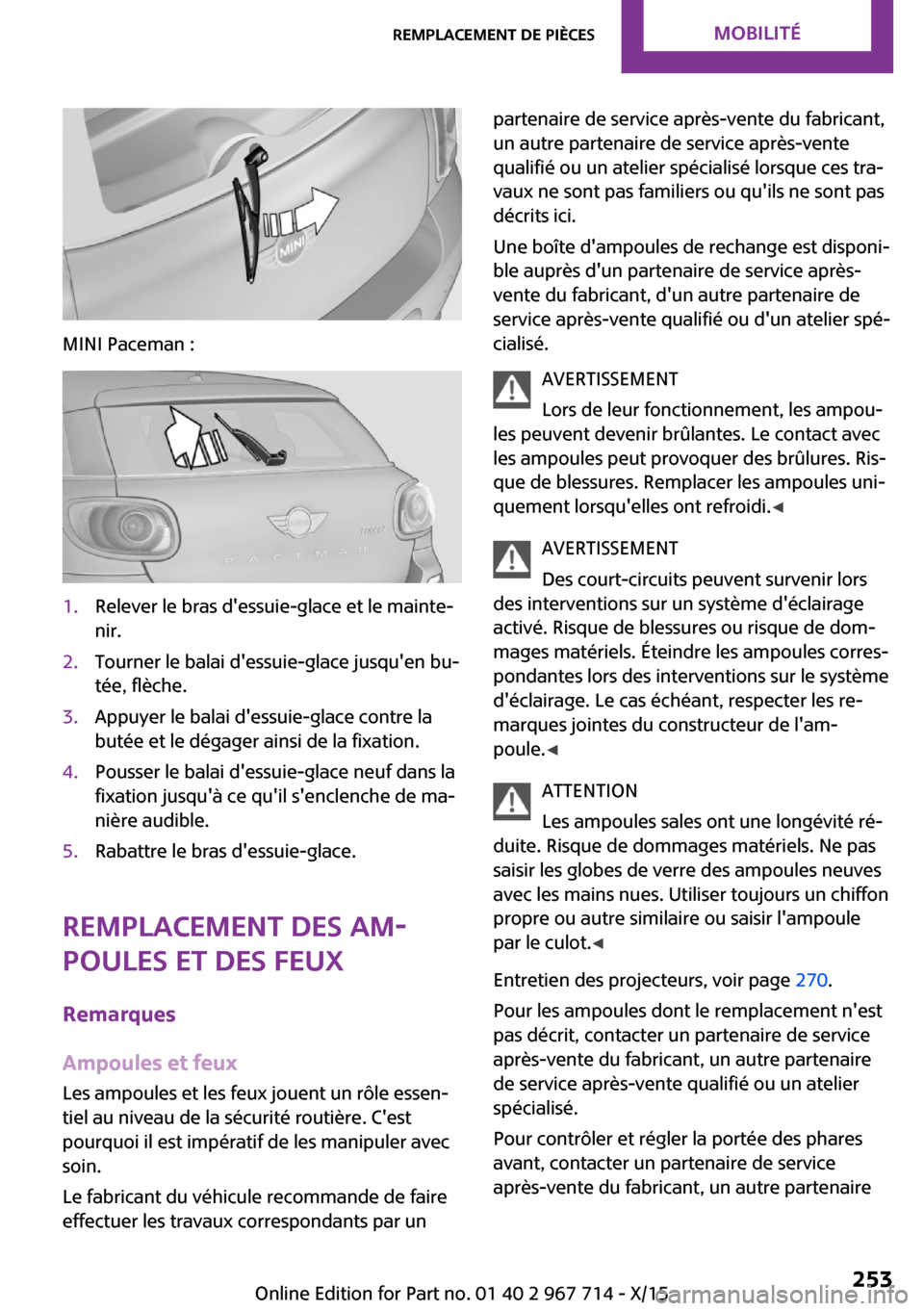

MINI Paceman :
1.Relever le bras d'essuie-glace et le mainte‐
nir.2.Tourner le balai d'essuie-glace jusqu'en bu‐
tée, flèche.3.Appuyer le balai d'essuie-glace contre la
butée et le dégager ainsi de la fixation.4.Pousser le balai d'essuie-glace neuf dans la
fixation jusqu'à ce qu'il s'enclenche de ma‐
nière audible.5.Rabattre le bras d'essuie-glace.
Remplacement des am‐
poules et des feux
Remarques
Ampoules et feux
Les ampoules et les feux jouent un rôle essen‐
tiel au niveau de la sécurité routière. C'est
pourquoi il est impératif de les manipuler avec
soin.
Le fabricant du véhicule recommande de faire
effectuer les travaux correspondants par un
partenaire de service après-vente du fabricant,
un autre partenaire de service après-vente
qualifié ou un atelier spécialisé lorsque ces tra‐
vaux ne sont pas familiers ou qu'ils ne sont pas
décrits ici.
Une boîte d'ampoules de rechange est disponi‐
ble auprès d'un partenaire de service après-
vente du fabricant, d'un autre partenaire de
service après-vente qualifié ou d'un atelier spé‐
cialisé.
AVERTISSEMENT
Lors de leur fonctionnement, les ampou‐
les peuvent devenir brûlantes. Le contact avec
les ampoules peut provoquer des brûlures. Ris‐
que de blessures. Remplacer les ampoules uni‐
quement lorsqu'elles ont refroidi. ◀
AVERTISSEMENT
Des court-circuits peuvent survenir lors
des interventions sur un système d'éclairage
activé. Risque de blessures ou risque de dom‐
mages matériels. Éteindre les ampoules corres‐
pondantes lors des interventions sur le système
d'éclairage. Le cas échéant, respecter les re‐
marques jointes du constructeur de l'am‐
poule. ◀
ATTENTION
Les ampoules sales ont une longévité ré‐
duite. Risque de dommages matériels. Ne pas
saisir les globes de verre des ampoules neuves
avec les mains nues. Utiliser toujours un chiffon
propre ou autre similaire ou saisir l'ampoule
par le culot. ◀
Entretien des projecteurs, voir page 270.
Pour les ampoules dont le remplacement n'est
pas décrit, contacter un partenaire de service
après-vente du fabricant, un autre partenaire
de service après-vente qualifié ou un atelier
spécialisé.
Pour contrôler et régler la portée des phares
avant, contacter un partenaire de service
après-vente du fabricant, un autre partenaireSeite 253Remplacement de piècesMOBILITÉ253
Online Edition for Part no. 01 40 2 967 714 - X/15

de service après-vente qualifié ou un atelier
spécialisé.

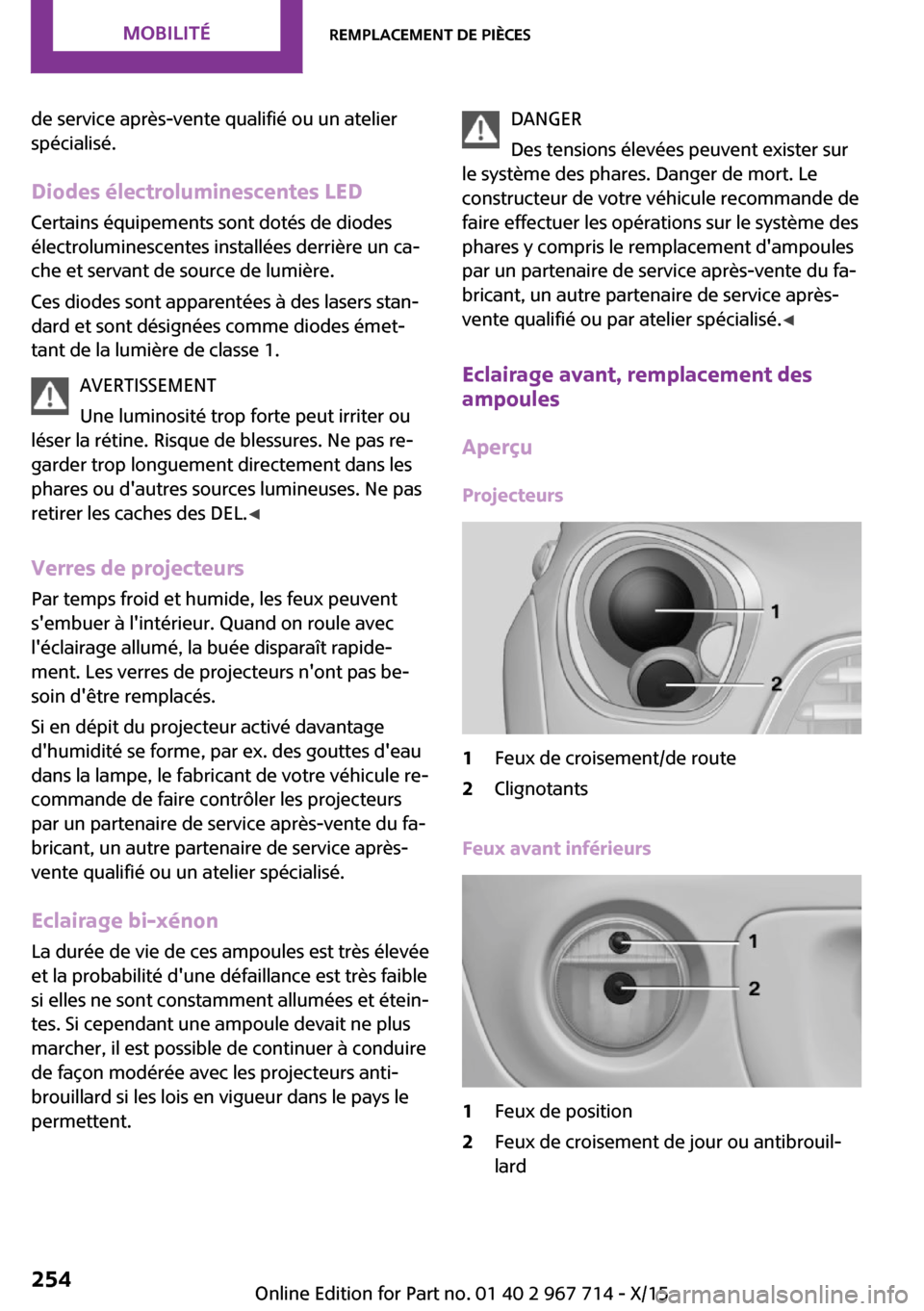

Diodes électroluminescentes LEDCertains équipements sont dotés de diodes
électroluminescentes installées derrière un ca‐ che et servant de source de lumière.
Ces diodes sont apparentées à des lasers stan‐
dard et sont désignées comme diodes émet‐
tant de la lumière de classe 1.
AVERTISSEMENT
Une luminosité trop forte peut irriter ou
léser la rétine. Risque de blessures. Ne pas re‐
garder trop longuement directement dans les
phares ou d'autres sources lumineuses. Ne pas
retirer les caches des DEL. ◀
Verres de projecteurs Par temps froid et humide, les feux peuvent
s'embuer à l'intérieur. Quand on roule avec
l'éclairage allumé, la buée disparaît rapide‐
ment. Les verres de projecteurs n'ont pas be‐
soin d'être remplacés.
Si en dépit du projecteur activé davantage
d'humidité se forme, par ex. des gouttes d'eau
dans la lampe, le fabricant de votre véhicule re‐
commande de faire contrôler les projecteurs
par un partenaire de service après-vente du fa‐
bricant, un autre partenaire de service après-
vente qualifié ou un atelier spécialisé.
Eclairage bi-xénon La durée de vie de ces ampoules est très élevée
et la probabilité d'une défaillance est très faible
si elles ne sont constamment allumées et étein‐
tes. Si cependant une ampoule devait ne plus
marcher, il est possible de continuer à conduire
de façon modérée avec les projecteurs anti‐
brouillard si les lois en vigueur dans le pays le
permettent.DANGER
Des tensions élevées peuvent exister sur
le système des phares. Danger de mort. Le
constructeur de votre véhicule recommande de
faire effectuer les opérations sur le système des
phares y compris le remplacement d'ampoules
par un partenaire de service après-vente du fa‐
bricant, un autre partenaire de service après-
vente qualifié ou par atelier spécialisé. ◀
Eclairage avant, remplacement des
ampoules
Aperçu
Projecteurs1Feux de croisement/de route2Clignotants
Feux avant inférieurs
1Feux de position2Feux de croisement de jour ou antibrouil‐
lardSeite 254MOBILITÉRemplacement de pièces254
Online Edition for Part no. 01 40 2 967 714 - X/15

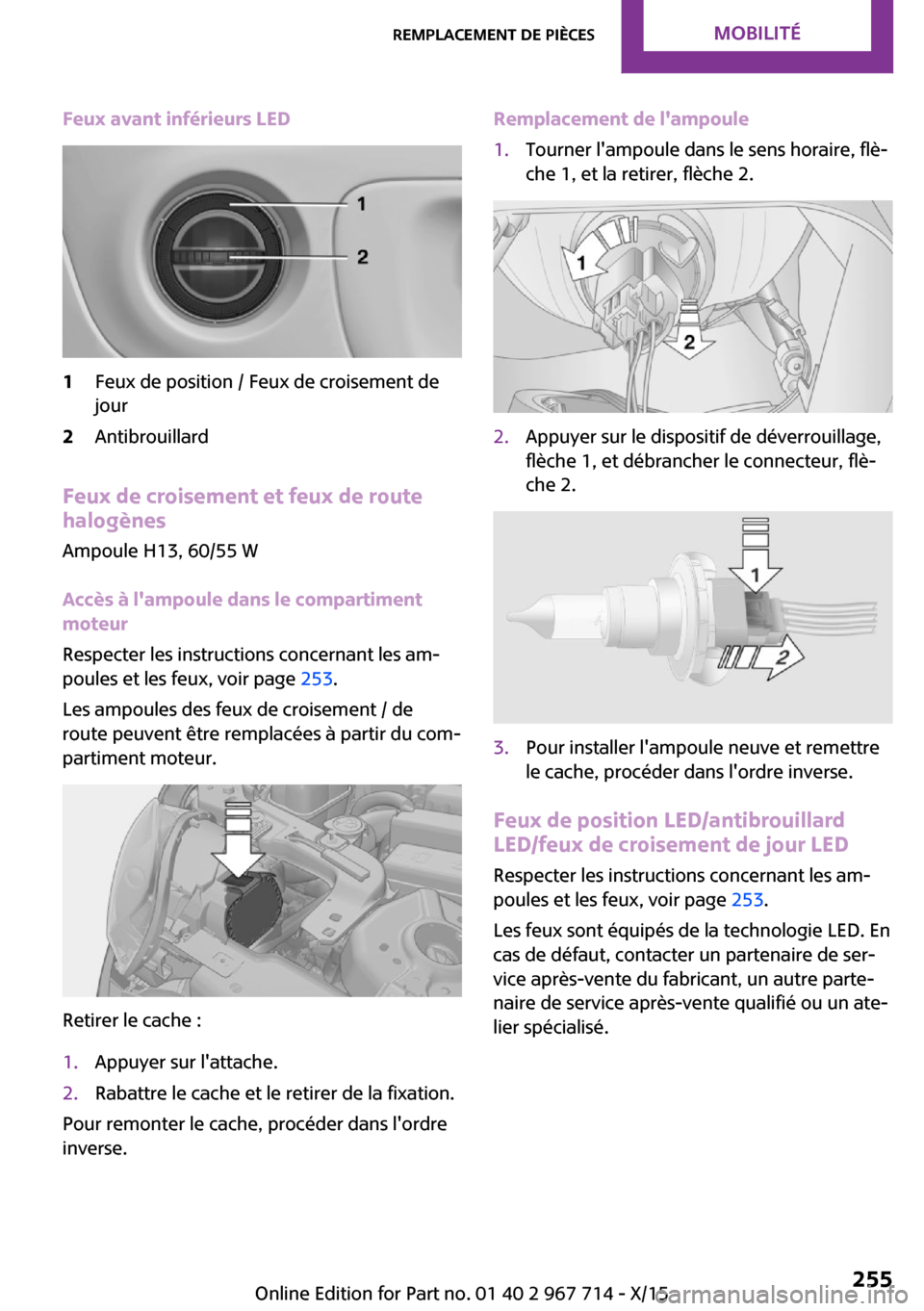

Feux avant inférieurs LED1Feux de position / Feux de croisement de
jour2Antibrouillard
Feux de croisement et feux de route halogènes
Ampoule H13, 60/55 W
Accès à l'ampoule dans le compartiment
moteur
Respecter les instructions concernant les am‐ poules et les feux, voir page 253.
Les ampoules des feux de croisement / de
route peuvent être remplacées à partir du com‐
partiment moteur.
Retirer le cache :
1.Appuyer sur l'attache.2.Rabattre le cache et le retirer de la fixation.
Pour remonter le cache, procéder dans l'ordre
inverse.
Remplacement de l'ampoule1.Tourner l'ampoule dans le sens horaire, flè‐
che 1, et la retirer, flèche 2.2.Appuyer sur le dispositif de déverrouillage,
flèche 1, et débrancher le connecteur, flè‐
che 2.3.Pour installer l'ampoule neuve et remettre
le cache, procéder dans l'ordre inverse.
Feux de position LED/antibrouillard
LED/feux de croisement de jour LED
Respecter les instructions concernant les am‐poules et les feux, voir page 253.
Les feux sont équipés de la technologie LED. En
cas de défaut, contacter un partenaire de ser‐
vice après-vente du fabricant, un autre parte‐ naire de service après-vente qualifié ou un ate‐
lier spécialisé.
Seite 255Remplacement de piècesMOBILITÉ255
Online Edition for Part no. 01 40 2 967 714 - X/15

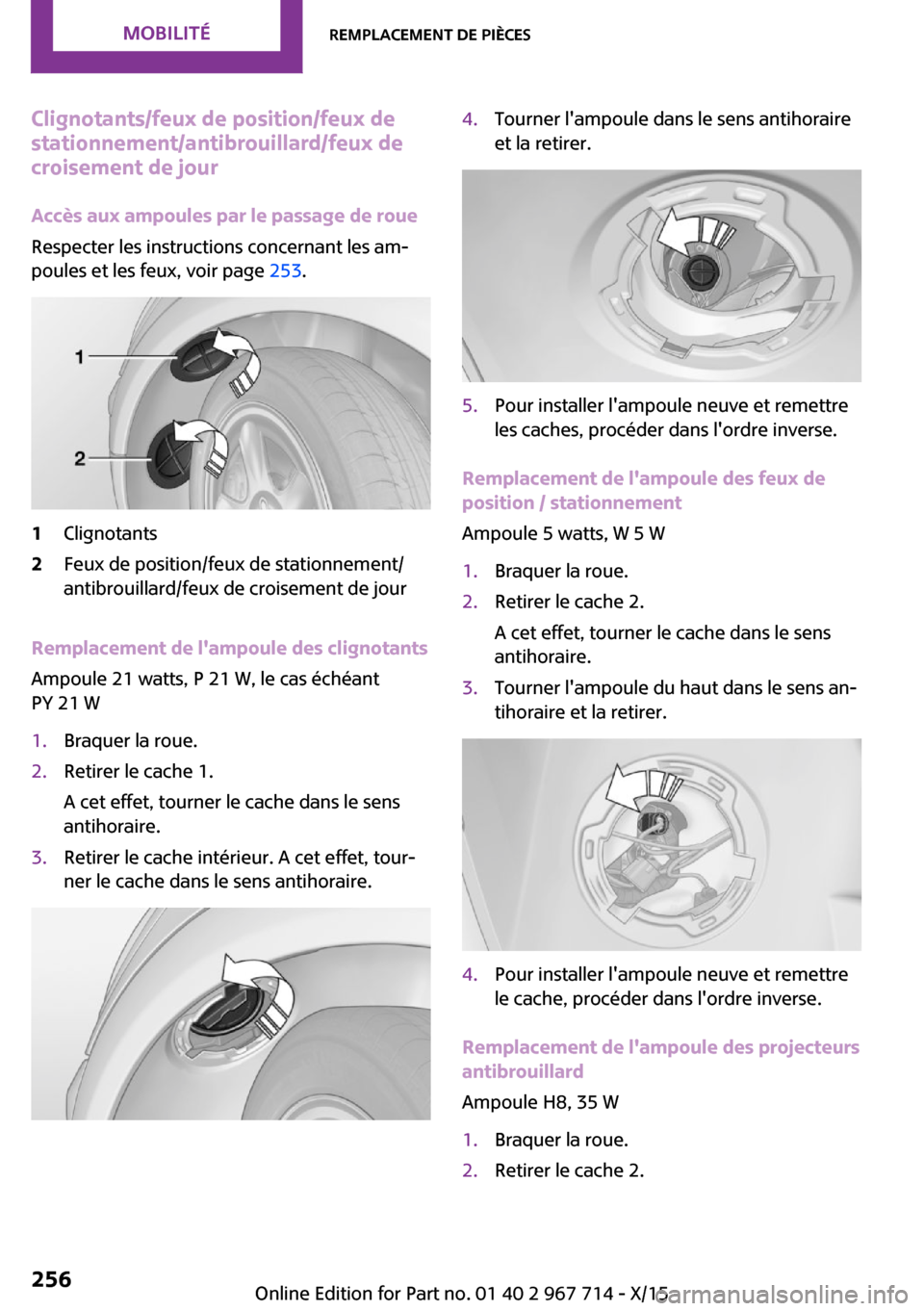

Clignotants/feux de position/feux de
stationnement/antibrouillard/feux de
croisement de jour
Accès aux ampoules par le passage de roue
Respecter les instructions concernant les am‐
poules et les feux, voir page 253.1Clignotants2Feux de position/feux de stationnement/
antibrouillard/feux de croisement de jour
Remplacement de l'ampoule des clignotants
Ampoule 21 watts, P 21 W, le cas échéant
PY 21 W
1.Braquer la roue.2.Retirer le cache 1.
A cet effet, tourner le cache dans le sens
antihoraire.3.Retirer le cache intérieur. A cet effet, tour‐
ner le cache dans le sens antihoraire.4.Tourner l'ampoule dans le sens antihoraire
et la retirer.5.Pour installer l'ampoule neuve et remettre
les caches, procéder dans l'ordre inverse.
Remplacement de l'ampoule des feux de
position / stationnement
Ampoule 5 watts, W 5 W
1.Braquer la roue.2.Retirer le cache 2.
A cet effet, tourner le cache dans le sens
antihoraire.3.Tourner l'ampoule du haut dans le sens an‐
tihoraire et la retirer.4.Pour installer l'ampoule neuve et remettre
le cache, procéder dans l'ordre inverse.
Remplacement de l'ampoule des projecteurs
antibrouillard
Ampoule H8, 35 W
1.Braquer la roue.2.Retirer le cache 2.Seite 256MOBILITÉRemplacement de pièces256
Online Edition for Part no. 01 40 2 967 714 - X/15

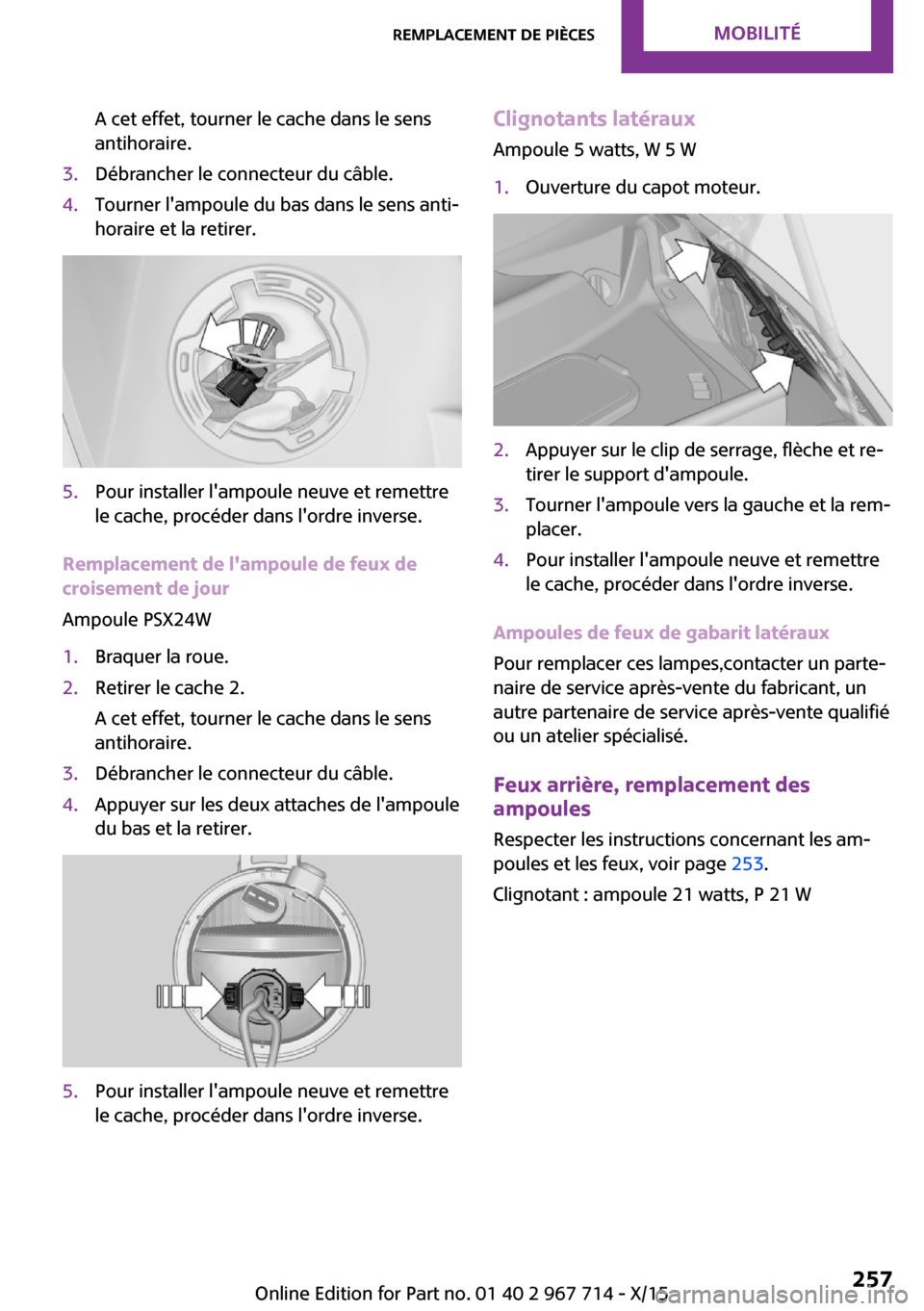

A cet effet, tourner le cache dans le sens
antihoraire.3.Débrancher le connecteur du câble.4.Tourner l'ampoule du bas dans le sens anti‐
horaire et la retirer.5.Pour installer l'ampoule neuve et remettre
le cache, procéder dans l'ordre inverse.
Remplacement de l'ampoule de feux de
croisement de jour
Ampoule PSX24W
1.Braquer la roue.2.Retirer le cache 2.
A cet effet, tourner le cache dans le sens
antihoraire.3.Débrancher le connecteur du câble.4.Appuyer sur les deux attaches de l'ampoule
du bas et la retirer.5.Pour installer l'ampoule neuve et remettre
le cache, procéder dans l'ordre inverse.Clignotants latéraux
Ampoule 5 watts, W 5 W1.Ouverture du capot moteur.2.Appuyer sur le clip de serrage, flèche et re‐
tirer le support d'ampoule.3.Tourner l'ampoule vers la gauche et la rem‐
placer.4.Pour installer l'ampoule neuve et remettre
le cache, procéder dans l'ordre inverse.
Ampoules de feux de gabarit latéraux
Pour remplacer ces lampes,contacter un parte‐
naire de service après-vente du fabricant, un
autre partenaire de service après-vente qualifié
ou un atelier spécialisé.
Feux arrière, remplacement des
ampoules
Respecter les instructions concernant les am‐
poules et les feux, voir page 253.
Clignotant : ampoule 21 watts, P 21 W
Seite 257Remplacement de piècesMOBILITÉ257
Online Edition for Part no. 01 40 2 967 714 - X/15

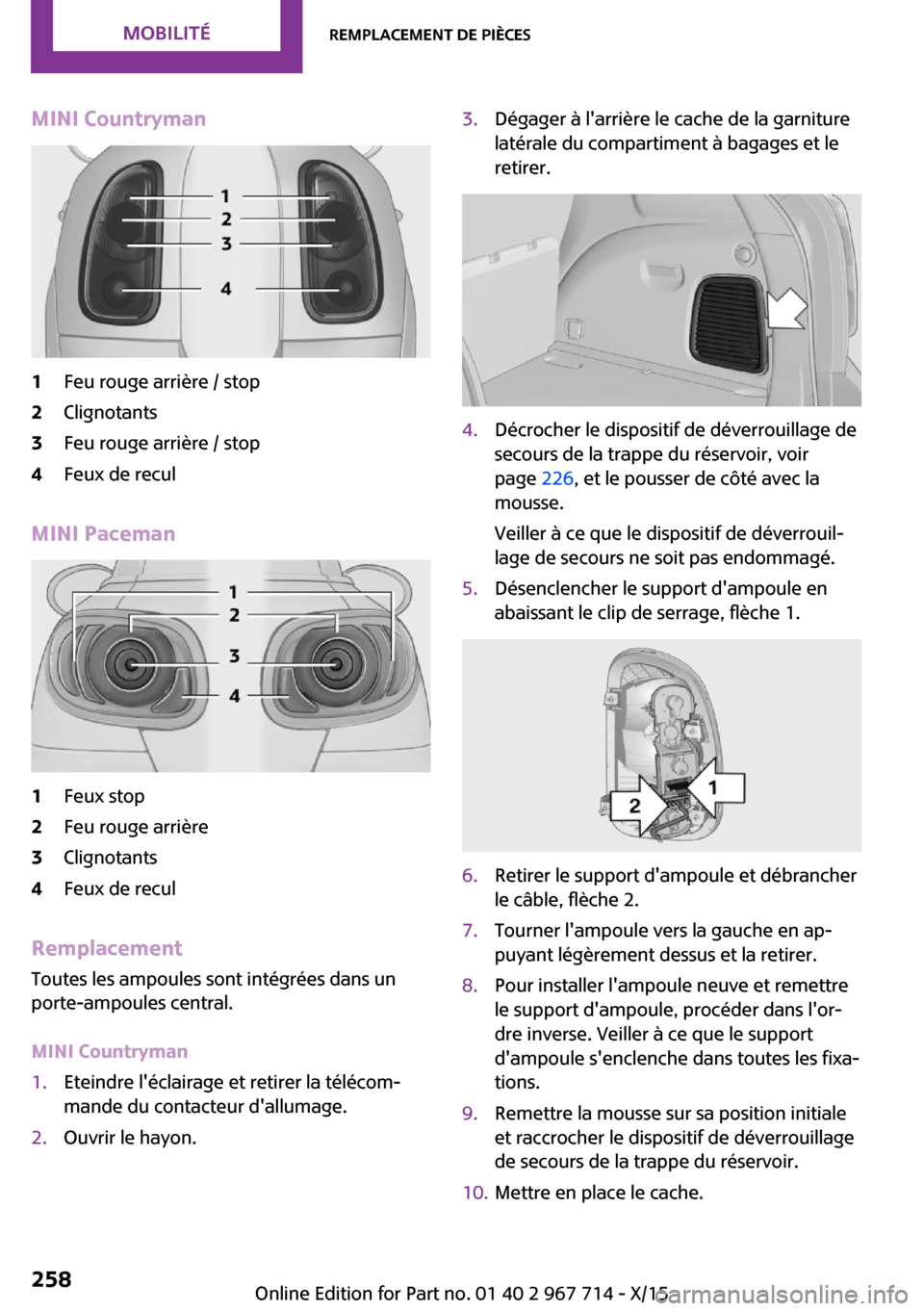

MINI Countryman1Feu rouge arrière / stop2Clignotants3Feu rouge arrière / stop4Feux de recul
MINI Paceman
1Feux stop2Feu rouge arrière3Clignotants4Feux de recul
RemplacementToutes les ampoules sont intégrées dans un
porte-ampoules central.
MINI Countryman
1.Eteindre l'éclairage et retirer la télécom‐
mande du contacteur d'allumage.2.Ouvrir le hayon.3.Dégager à l'arrière le cache de la garniture
latérale du compartiment à bagages et le
retirer.4.Décrocher le dispositif de déverrouillage de
secours de la trappe du réservoir, voir
page 226, et le pousser de côté avec la
mousse.
Veiller à ce que le dispositif de déverrouil‐
lage de secours ne soit pas endommagé.5.Désenclencher le support d'ampoule en
abaissant le clip de serrage, flèche 1.6.Retirer le support d'ampoule et débrancher
le câble, flèche 2.7.Tourner l'ampoule vers la gauche en ap‐
puyant légèrement dessus et la retirer.8.Pour installer l'ampoule neuve et remettre
le support d'ampoule, procéder dans l'or‐
dre inverse. Veiller à ce que le support
d'ampoule s'enclenche dans toutes les fixa‐
tions.9.Remettre la mousse sur sa position initiale
et raccrocher le dispositif de déverrouillage
de secours de la trappe du réservoir.10.Mettre en place le cache.Seite 258MOBILITÉRemplacement de pièces258
Online Edition for Part no. 01 40 2 967 714 - X/15

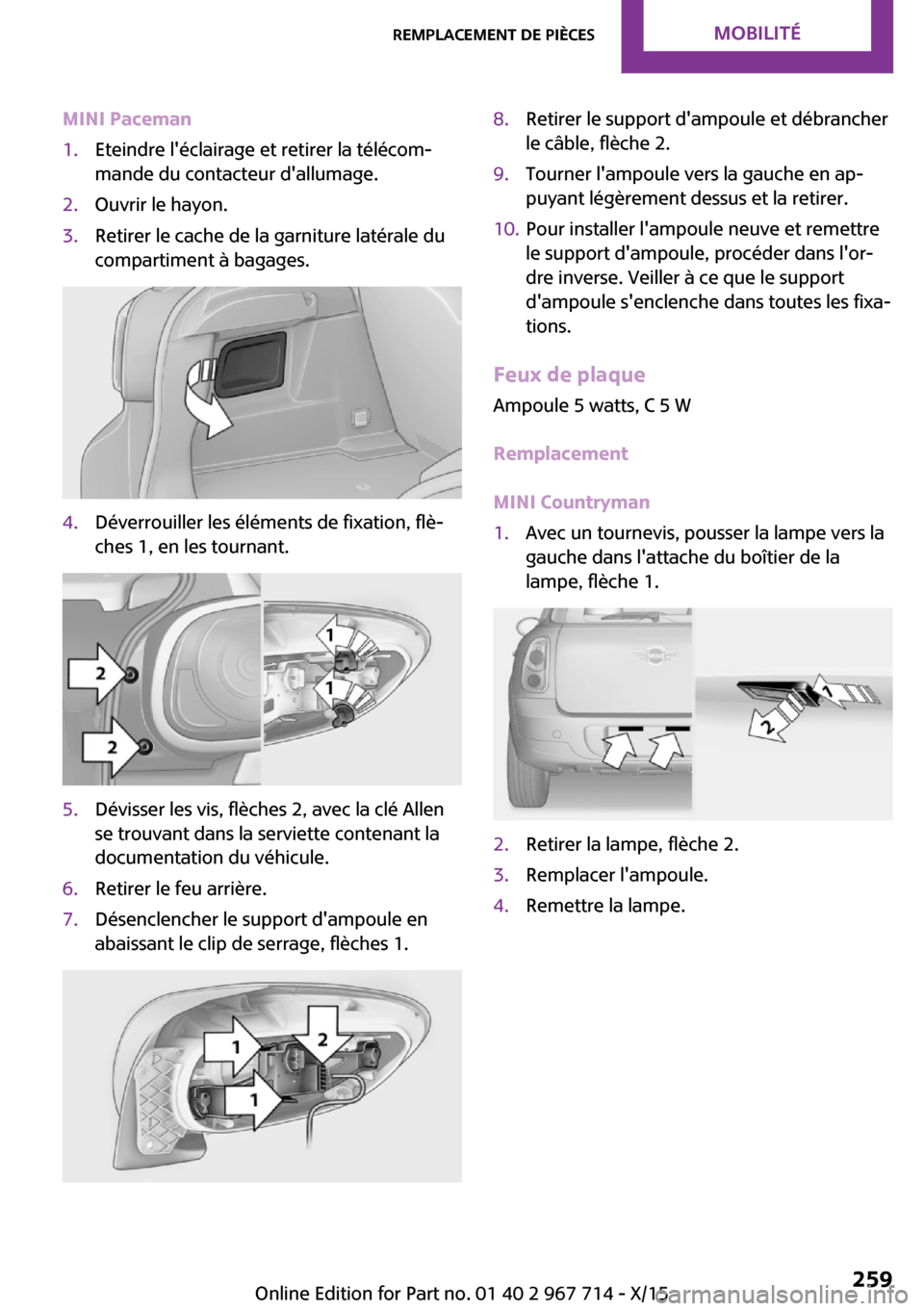

MINI Paceman1.Eteindre l'éclairage et retirer la télécom‐
mande du contacteur d'allumage.2.Ouvrir le hayon.3.Retirer le cache de la garniture latérale du
compartiment à bagages.4.Déverrouiller les éléments de fixation, flè‐
ches 1, en les tournant.5.Dévisser les vis, flèches 2, avec la clé Allen
se trouvant dans la serviette contenant la
documentation du véhicule.6.Retirer le feu arrière.7.Désenclencher le support d'ampoule en
abaissant le clip de serrage, flèches 1.8.Retirer le support d'ampoule et débrancher
le câble, flèche 2.9.Tourner l'ampoule vers la gauche en ap‐
puyant légèrement dessus et la retirer.10.Pour installer l'ampoule neuve et remettre
le support d'ampoule, procéder dans l'or‐
dre inverse. Veiller à ce que le support
d'ampoule s'enclenche dans toutes les fixa‐
tions.
Feux de plaque
Ampoule 5 watts, C 5 W
Remplacement
MINI Countryman
1.Avec un tournevis, pousser la lampe vers la
gauche dans l'attache du boîtier de la
lampe, flèche 1.2.Retirer la lampe, flèche 2.3.Remplacer l'ampoule.4.Remettre la lampe.Seite 259Remplacement de piècesMOBILITÉ259
Online Edition for Part no. 01 40 2 967 714 - X/15

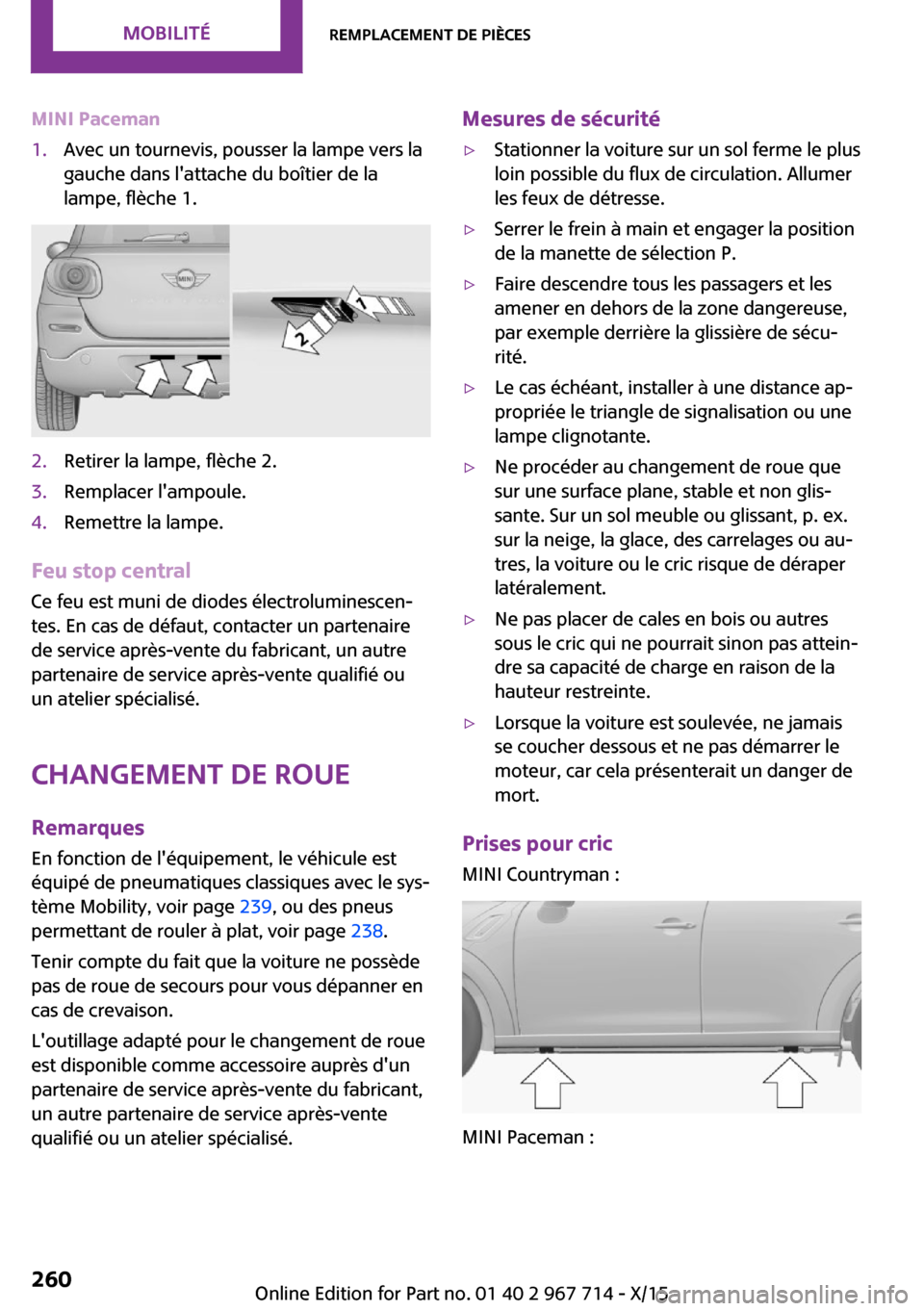

MINI Paceman1.Avec un tournevis, pousser la lampe vers la
gauche dans l'attache du boîtier de la
lampe, flèche 1.2.Retirer la lampe, flèche 2.3.Remplacer l'ampoule.4.Remettre la lampe.
Feu stop central
Ce feu est muni de diodes électroluminescen‐tes. En cas de défaut, contacter un partenaire
de service après-vente du fabricant, un autre
partenaire de service après-vente qualifié ou
un atelier spécialisé.
Changement de roue RemarquesEn fonction de l'équipement, le véhicule est
équipé de pneumatiques classiques avec le sys‐
tème Mobility, voir page 239, ou des pneus
permettant de rouler à plat, voir page 238.
Tenir compte du fait que la voiture ne possède
pas de roue de secours pour vous dépanner en
cas de crevaison.
L'outillage adapté pour le changement de roue
est disponible comme accessoire auprès d'un
partenaire de service après-vente du fabricant,
un autre partenaire de service après-vente
qualifié ou un atelier spécialisé.
Mesures de sécurité▷Stationner la voiture sur un sol ferme le plus
loin possible du flux de circulation. Allumer
les feux de détresse.▷Serrer le frein à main et engager la position
de la manette de sélection P.▷Faire descendre tous les passagers et les
amener en dehors de la zone dangereuse,
par exemple derrière la glissière de sécu‐
rité.▷Le cas échéant, installer à une distance ap‐
propriée le triangle de signalisation ou une
lampe clignotante.▷Ne procéder au changement de roue que
sur une surface plane, stable et non glis‐
sante. Sur un sol meuble ou glissant, p. ex.
sur la neige, la glace, des carrelages ou au‐
tres, la voiture ou le cric risque de déraper
latéralement.▷Ne pas placer de cales en bois ou autres
sous le cric qui ne pourrait sinon pas attein‐
dre sa capacité de charge en raison de la
hauteur restreinte.▷Lorsque la voiture est soulevée, ne jamais
se coucher dessous et ne pas démarrer le
moteur, car cela présenterait un danger de
mort.
Prises pour cric
MINI Countryman :
MINI Paceman :
Seite 260MOBILITÉRemplacement de pièces260
Online Edition for Part no. 01 40 2 967 714 - X/15
