MITSUBISHI L200 2016 Руководство по эксплуатации и техобслуживанию (in Russian)

Лампы, предупреждающие о неисправностях
Органы управления и контрольно-измерительные приборы5-21
5
E00502702304

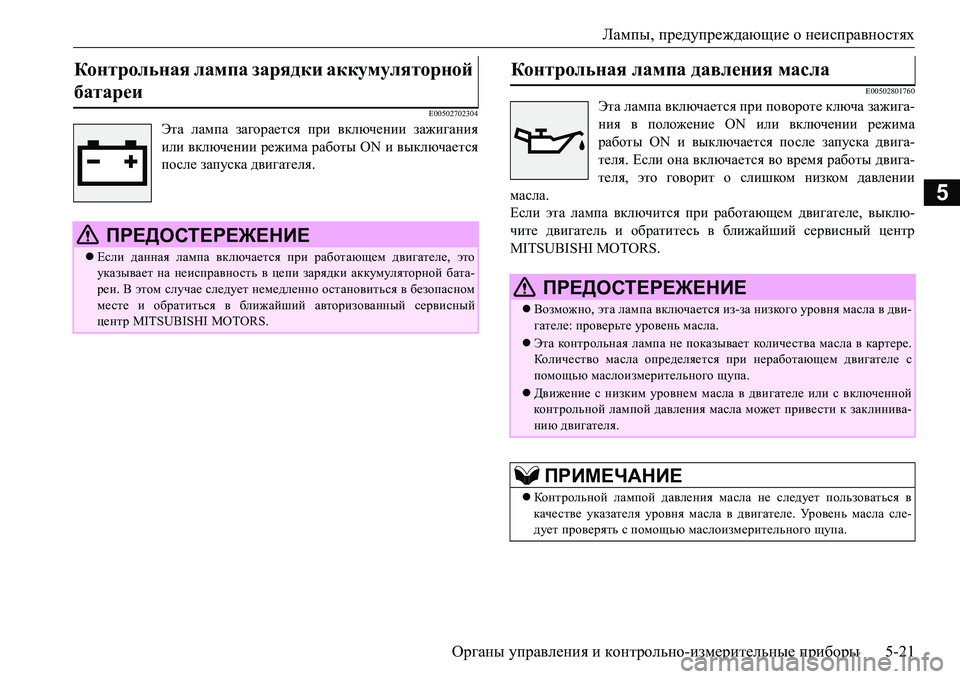

Эта лампа загорается при включении зажигания
или включении режима работы ON и выключается
после запуска двигателя.
E00502801760
Эта лампа включается при повороте ключа зажига-
ния в положение ON или включении режима
работы ON и выключается после запуска двига-
теля. Если она включается во время работы двига-
теля, это говорит о слишком низком давлении
масла.
Если эта лампа включится при работающем двигателе, выклю-
чите двигатель и обратитесь в ближайший сервисный центр
MITSUBISHI MOTORS.
Контрольная лампа зарядки аккумуляторной
батареи
ПРЕДОСТЕРЕЖЕНИЕ
Если данная лампа включается при работающем двигателе, это
указывает на неисправность в цепи зарядки аккумуляторной бата-
реи. В этом случае следует немедленно остановиться в безопасном
месте и обратиться в ближайший авторизованный сервисный
центр MITSUBISHI MOTORS.
Контрольная лампа давления масла
ПРЕДОСТЕРЕЖЕНИЕ
Возможно, эта лампа включается из-за низкого уровня масла в дви-
гателе: проверьте уровень масла.
Эта конт рольная лампа не показывает кол и ч е ст ва масла в картере.
Кол и ч е с тво масла определяется при неработающем двигателе с
помощью маслоизмерительного щупа.
Движение с низким уровнем масла в двигателе или с включенной
ко н т р ол ь но й лампой давления масла может привести к заклинива-
нию двигателя.
ПРИМЕЧАНИЕ
Контрольной лампой давления масла не следует пользоваться в
качестве указателя уровня масла в двигателе. Уровень масла сле-
дует проверять с помощью маслоизмерительного щупа.

Включатель световых приборов
5-22Органы управления и контрольно-измерительные приборы
5
E00503301948

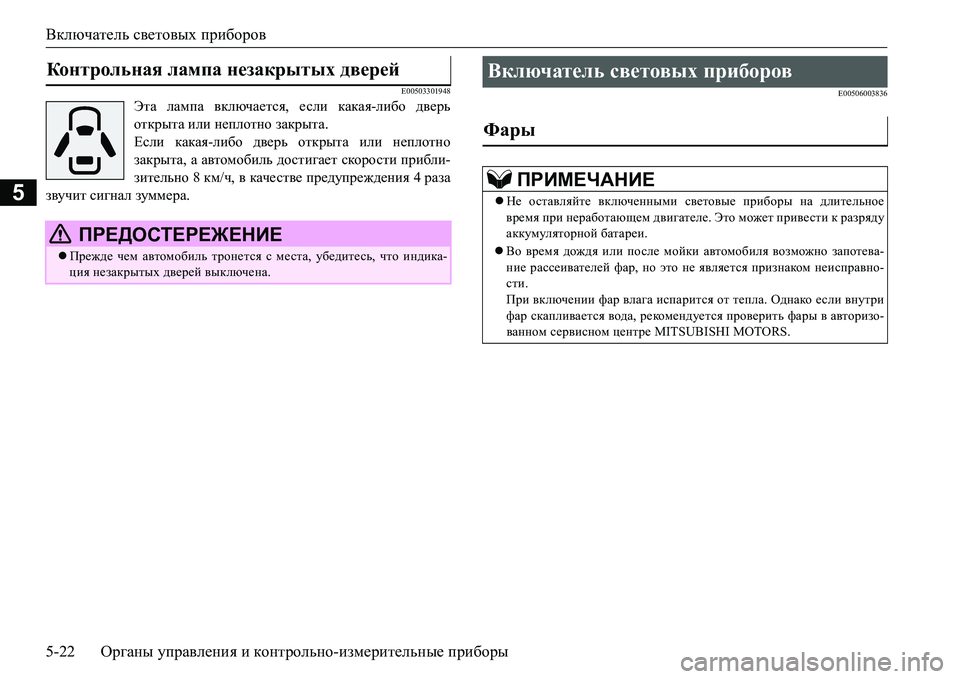

Эта лампа включается, если какая-либо дверь
открыта или неплотно закрыта.
Если какая-либо дверь открыта или неплотно
закрыта, а автомобиль достигает скорости прибли-
зительно 8км/ч, в качестве предупреждения 4 раза
звучит сигнал зуммера.E00506003836
Контрольная лампа незакрытых дверей
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем автомобиль тронется с места, убедитесь, что индика-
ция незакрытых дверей выключена.
Включатель световых приборов
Фары
ПРИМЕЧАНИЕ
Не оставляйте включенными световые приборы на длительное
время при неработающем двигателе. Это может привести к разряду
аккумуляторной батареи.
Во время дождя или после мойки автомобиля возможно запотева-
ние рассеивателей фар, но это не является признаком неисправно-
сти.
При включении фар влага испарится от тепла. Однако если внутри
фар скапливается вода, рекомендуется
проверить фары в авторизо-
ванном сервисном центре MITSUBISHI MOTORS.

Включатель световых приборов
Органы управления и контрольно-измерительные приборы5-23
5

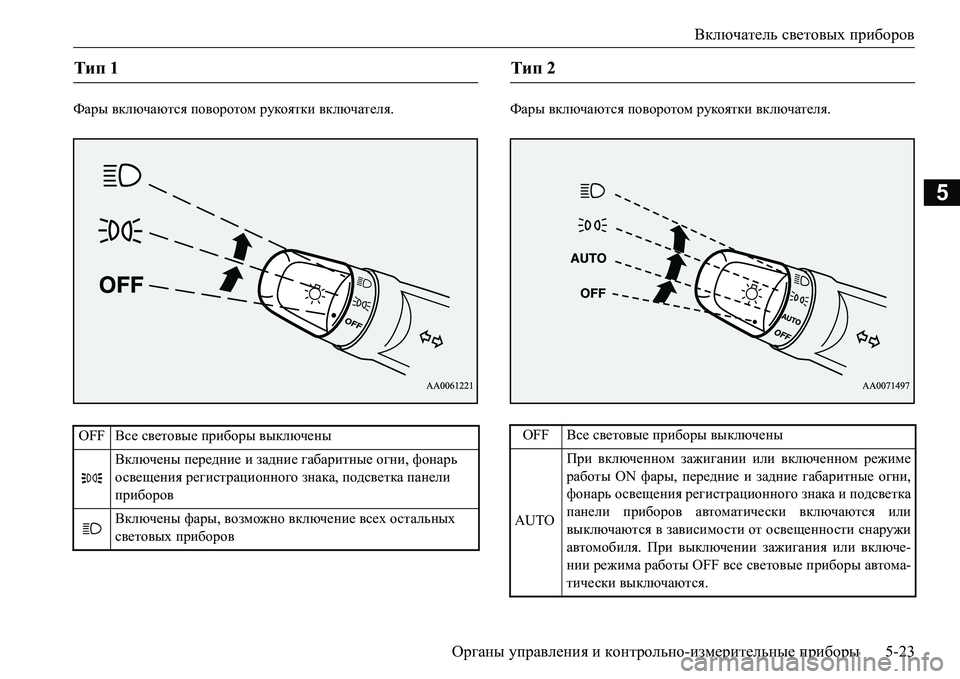

Фары включаются поворотом рукоятки включателя.Фары включаются поворотом рукоятки включателя.
Тип 1
OFFВсе световые приборы выключены
Включены передние и задние габаритные огни, фонарь
освещения регистрационного знака, подсветка панели
приборов
Включены фары, возможно включение всех остальных
световых приборов
Тип 2
OFFВсе световые приборы выключены
AUTOПри включенном зажигании или включенном режиме
работы ON фары, передние и задние габаритные огни,
фонарь освещения регистрационного знака и подсветка
панели приборов автоматически включаются или
выключаются в зависимости от освещенности снаружи
автомобиля. При выключении зажигания или включе-
нии режима работы OFF все световые приборы автома-
тически выключаются.

Включатель световых приборов
5-24Органы управления и контрольно-измерительные приборы
5
Если указанная ниже операция выполняется, ко гда включа-
тель световых приборов находится в положении , при
открывании двери водителя световые приборы автоматически
выключаются.
Модификации без системы дистанционного управления
автомобилем
Поворот ключа в замке зажигания в положение LOCK или
ACC, либо извлечение ключа из замка зажигания.
Модификации с системой дистанционного управления
автомобилем
Включение режима работы OFF или ACC.
Если указанная
ниже операция выполняется, ко гда включа-
тель световых приборов находится в положении , световые
приборы автоматически выключаются при условии того, что
дверь водителя остается закрытой в течение примерно трех
минут.
Модификации без системы дистанционного управления
автомобилем
Поворот ключа в замке зажигания в положение LOCK или
ACC, либо извлечение ключа из замка зажигания. Включены передние и задние габаритные
огни, фонарь
освещения регистрационного знака, подсветка панели
приборов
Включены фары, возможно включение всех остальных
световых приборов
ПРИМЕЧАНИЕ

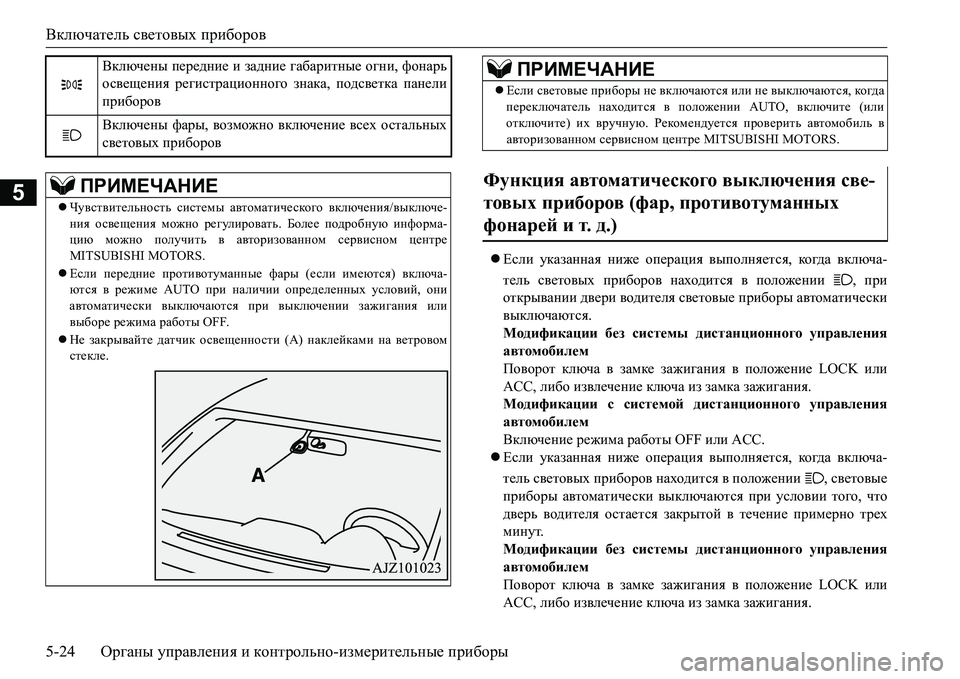

Чувствительность системы автоматического включения/выключе-
ния освещения можно регулировать. Более подробную информа-
цию можно получить в авторизованном сервисном центре
MITSUBISHI MOTORS.
Если передние противотуманные фары (если имеются) включа-
ются в режиме AUTO при наличии определенных условий, они
автоматически выключаются при выключении зажигания или
выборе режима работы OFF.
Не закрывайте датчик освещенности (А) наклейками на
ветровом
стекле.
Если световые приборы не включаются или не выключаются, ко гд а
переключатель находится в положении AUTO, включите (или
отключите) их вручную. Рекомендуется проверить автомобиль в
авторизованном сервисном центре MITSUBISHI MOTORS.
Функция автоматического выключения све-
товых приборов (фар, противотуманных
фонарей и т.д.)
ПРИМЕЧАНИЕ

Включатель световых приборов

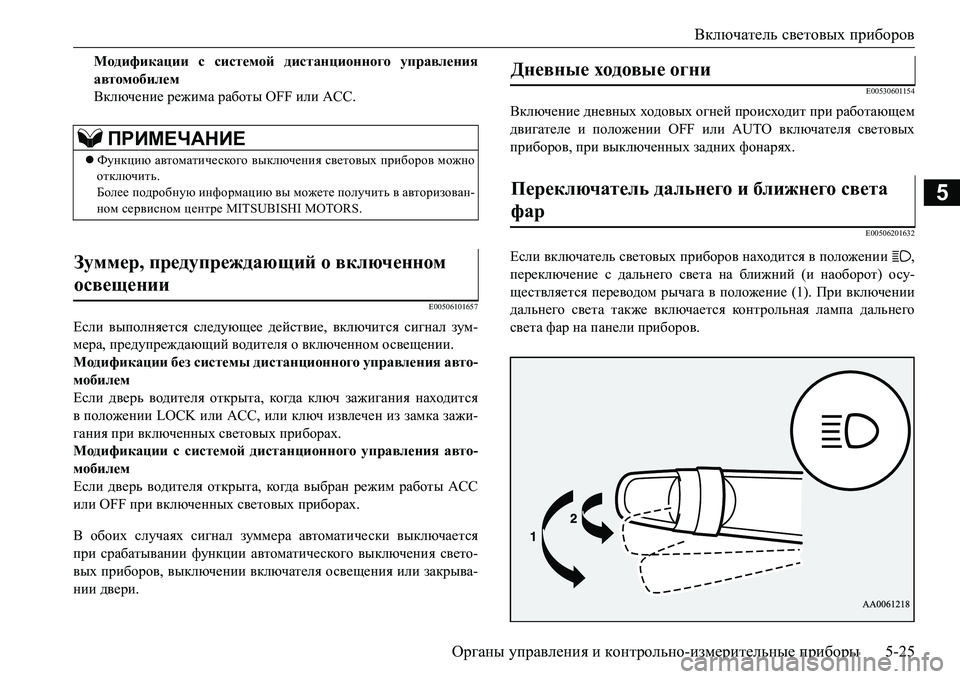

Органы управления и контрольно-измерительные приборы5-25
5
Модификации с системой дистанционного управления
автомобилем
Включение режима работы OFF или ACC.
E00506101657
Если выполняется следующее действие, включится сигнал зум-
мера, предупреждающий водителя о включенном освещении.
Модификации без системы дистанционного управления авто-
мобилем
Если дверь водителя открыта, ко гда ключ зажигания находится
в положении LOCK или ACC, или ключ извлечен из замка зажи-
гания при включенных световых приборах.
Модификации с системой дистанционного управления авто-
мобилем
Если дверь водителя открыта, ко гда
выбран режим работы ACC
или OFF при включенных световых приборах.
В обоих случаях сигнал зуммера автоматически выключается
при срабатывании функции автоматического выключения свето-
вых приборов, выключении включателя освещения или закрыва-
нии двери.
E00530601154
Включение дневных ходовых огней происходит при работающем
двигателе и положении OFF или AUTO включателя световых
приборов, при выключенных задних фонарях.
E00506201632
Если включатель световых приборов находится в положении ,
переключение с дальнего света на ближний (и наоборот) осу-
ществляется переводом рычага в положение (1). При включении
дальнего света также включается контрольная лампа дальнего
света фар на панели приборов.
ПРИМЕЧАНИЕ
Функцию автоматического выключения световых приборов можно
отключить.
Более подробную информацию вы можете получить в авторизован-
ном сервисном центре MITSUBISHI MOTORS.
Зуммер, предупреждающий о включенном
освещении
Дневные ходовые огни
Переключатель дальнего и ближнего света
фар

Корректор света фар
5-26Органы управления и контрольно-измерительные приборы
5
E00506300199

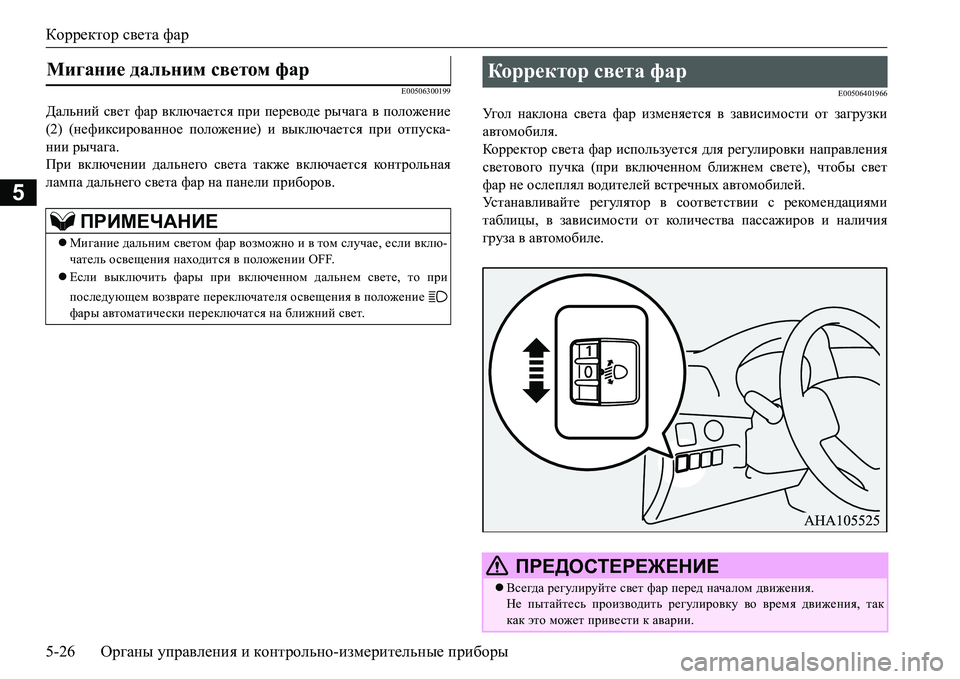

Дальний свет фар включается при переводе рычага в положение
(2) (нефиксированное положение) и выключается при отпуска-
нии рычага.
При включении дальнего света также включается контрольная
лампа дальнего света фар на панели приборов.
E00506401966
Уг о л наклона света фар изменяется в зависимости от загрузки
автомобиля.
Корректор света фар используется для регулировки направления
светового пучка (при включенном ближнем свете), чтобы свет
фар не ослеплял водителей встречных автомобилей.
Устанавливайте регулятор в соответствии с рекомендациями
таблицы, в зависимости от кол и че с тва пассажиров и наличия
груза в автомобиле.
Мигание дальним светом фар
ПРИМЕЧАНИЕ
Мигание дальним светом фар возможно и в том случае, если вклю-
чатель освещения находится в положении OFF.
Если выключить фары при включенном дальнем свете, то при
последующем возврате переключателя освещения в положение
фары автоматически переключатся на ближний свет.
Корректор света фар
ПРЕДОСТЕРЕЖЕНИЕ
Всегда регулируйте свет фар перед началом движения.
Не пытайтесь производить регулировку во время движения, так
как это может привести к аварии.

Переключатель указателей поворота

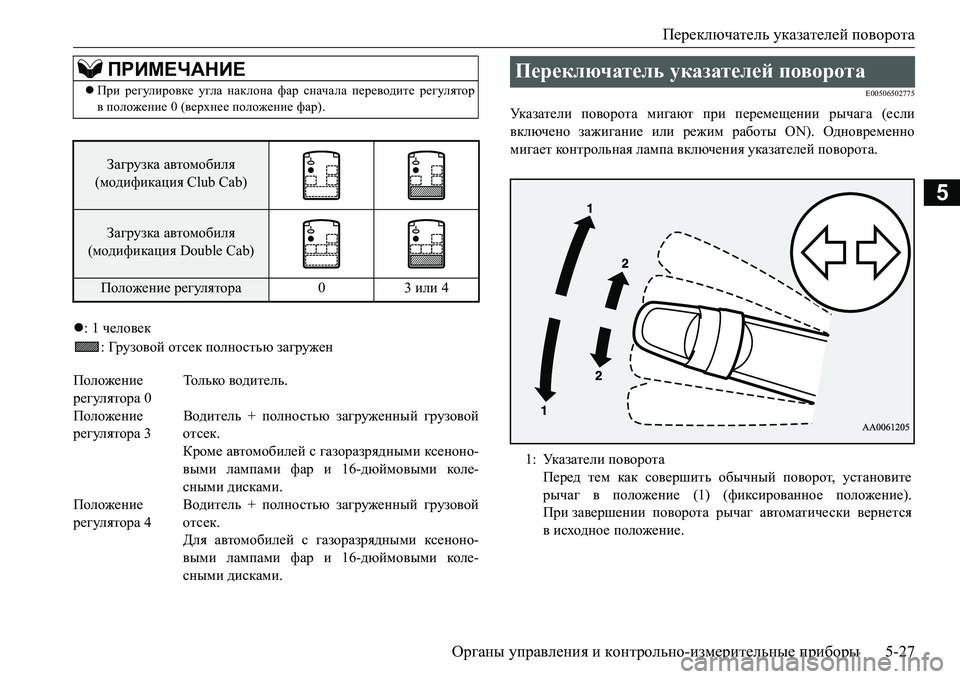

Органы управления и контрольно-измерительные приборы5-27
5
: 1 человек
: Грузовой отсек полностью загружен
E00506502775
Ук а з а т е л и поворота мигают при перемещении рычага (если
включено зажигание или режим работы ON). Одновременно
мигает контрольная лампа включения указателей поворота.
ПРИМЕЧАНИЕ
При регулировке угла наклона фар сначала переводите регулятор
вположение 0 (верхнее положение фар).
Загрузка автомобиля
(модификация Club Cab)
Загрузка автомобиля
(модификация Double Cab)
Положение регулятора03 или 4
Положение
регулятора 0То л ь ко водитель.
Положение
регулятора 3Водитель + полностью загруженный грузовой
отсек.
Кроме автомобилей с газоразрядными ксеноно-
выми лампами фар и 16-дюймовыми коле-
сными дисками.
Положение
регулятора 4Водитель + полностью загруженный грузовой
отсек.
Для автомобилей с газоразрядными ксеноно-
выми лампами фар и 16-дюймовыми коле-
сными дисками.
Переключатель указателей поворота
1:Ук а з а т е л и поворота
Перед тем как совершить обычный поворот, установите
рычаг в положение (1) (фиксированное положение).
При завершении поворота рычаг автоматически вернется
висходное положение.

Включатель аварийной световой сигнализации
5-28Органы управления и контрольно-измерительные приборы
5
E00506602183

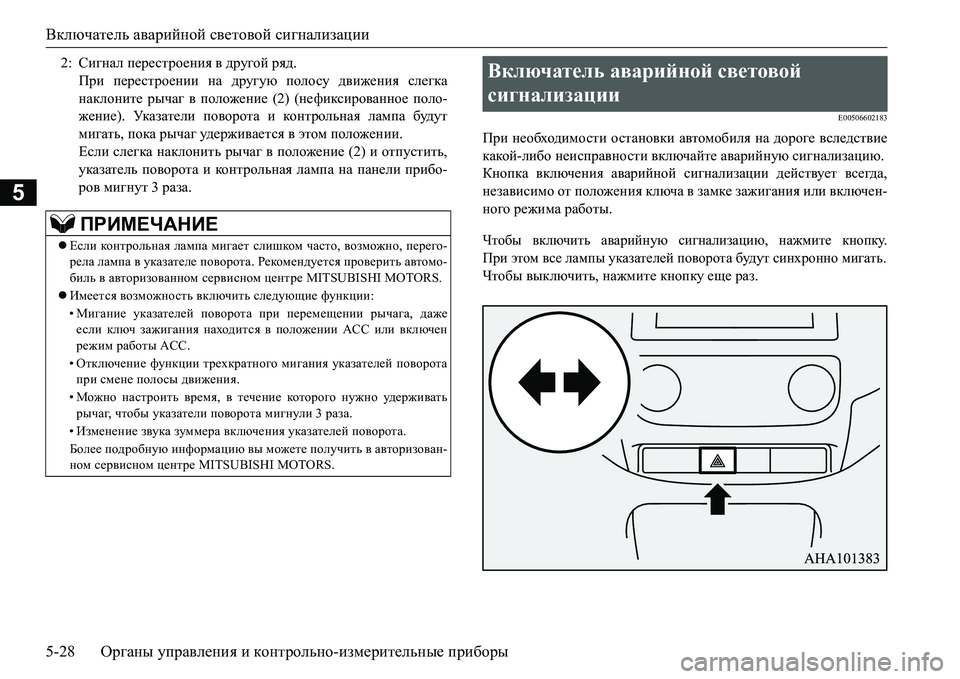

При необходимости остановки автомобиля на дороге вследствие
какой-либо неисправности включайте аварийную сигнализацию.
Кнопка включения аварийной сигнализации действует всегда,
независимо от положения ключа в замке зажигания или включен-
ного режима работы.
Чтобы включить аварийную сигнализацию, нажмите кнопку.
При этом все лампы указателей поворота будут синхронно мигать.
Чтобы выключить, нажмите кнопку еще раз. 2:Сигнал перестроения в другой ряд.
При перестроении на другую полосу движения слегка
наклоните рычаг в положение (2) (нефиксированное поло-
жение). Указатели поворота и контрольная лампа будут
мигать, пока рычаг удерживается в этом положении.
Если слегка наклонить рычаг в положение (2) и отпустить,
указатель поворота и контрольная лампа
на панели прибо-
ров мигнут 3 раза.
ПРИМЕЧАНИЕ
Если контрольная лампа мигает слишком часто, возможно, перего-
рела лампа в указателе поворота. Рекомендуется проверить автомо-
биль в авторизованном сервисном центре MITSUBISHI MOTORS.
Имеется возможность включить следующие функции:
•Мигание указателей поворота при перемещении рычага, даже
если ключ зажигания находится в положении ACC или включен
режим работы ACC.
•Отключение функции трехкратного мигания указателей поворота
при
смене полосы движения.
•Можно настроить время, в течение которого нужно уд е р ж и ват ь
рычаг, чтобы указатели поворота мигнули 3 раза.
•Изменение звука зуммера включения указателей поворота.
Более подробную информацию вы можете получить в авторизован-
ном сервисном центре MITSUBISHI MOTORS.
Включатель аварийной световой
сигнализации

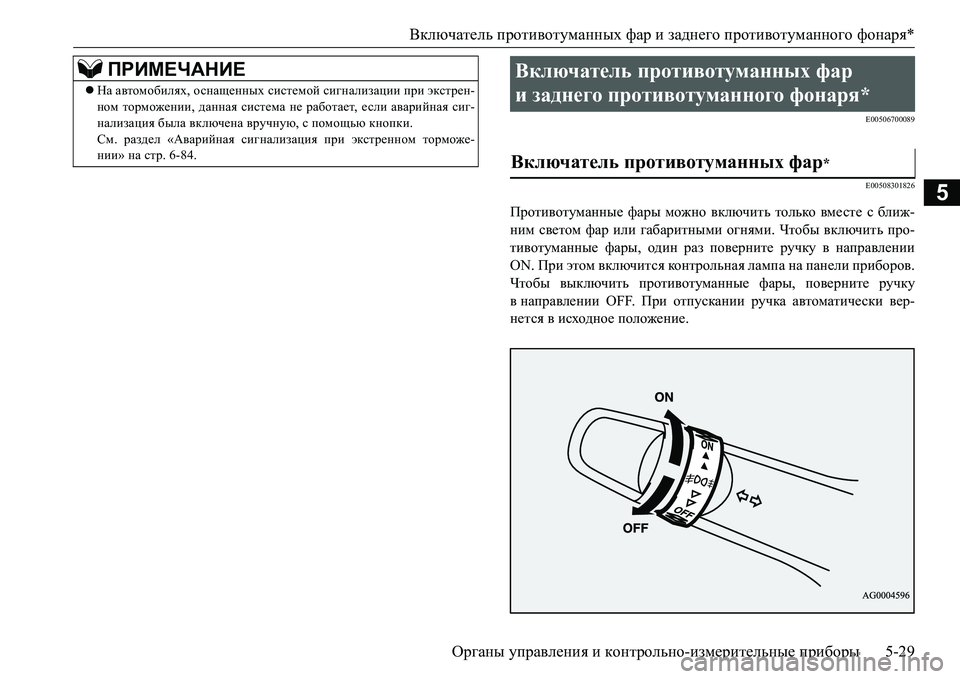

Включатель противотуманных фар и заднего противотуманного фонаря*
Органы управления и контрольно-измерительные приборы5-29
5
E00506700089
E00508301826
Противотуманные фары можно включить только вместе с ближ-
ним светом фар или габаритными огнями. Чтобы включить про-
тивотуманные фары, один раз поверните ручку в направлении
ON. При этом включится контрольная лампа на панели приборов.
Чтобы выключить противотуманные фары, поверните ручку
в направлении OFF. При отпускании ручка автоматически вер-
нется в исходное положение.
ПРИМЕЧАНИЕ
На автомобилях, оснащенных системой сигнализации при экстрен-
ном торможении, данная система не работает, если аварийная сиг-
нализация была включена вручную, с помощью кнопки.
См. раздел «Аварийная сигнализация при экстренном торможе-
нии» на стр. 6-84.
Включатель противотуманных фар
и заднего противотуманного фонаря*
Включатель противотуманных фар*

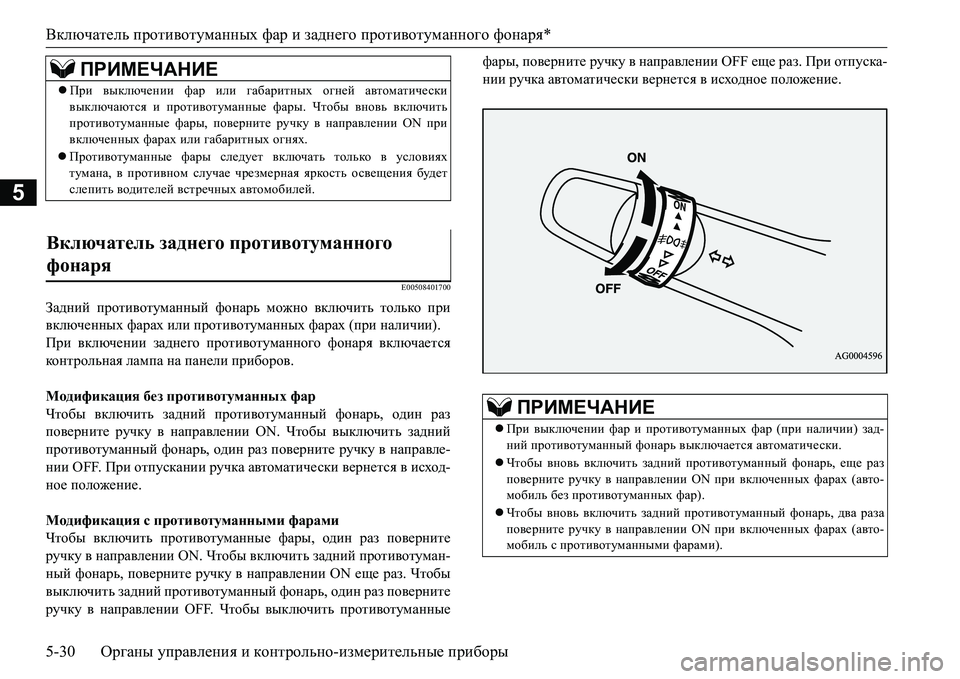

Включатель противотуманных фар и заднего противотуманного фонаря*
5-30Органы управления и контрольно-измерительные приборы
5
E00508401700
Задний противотуманный фонарь можно включить только при
включенных фарах или противотуманных фарах (при наличии).
При включении заднего противотуманного фонаря включается
контрольная лампа на панели приборов.
Модификация без противотуманных фар
Чтобы включить задний противотуманный фонарь, один раз
поверните ручку в направлении ON. Чтобы выключить задний
противотуманный фонарь, один раз поверните ручку в направле-
нии OFF. При
отпускании ручка автоматически вернется в исход-
ное положение.
Модификация с противотуманными фарами
Чтобы включить противотуманные фары, один раз поверните
ручку в направлении ON. Чтобы включить задний противотуман-
ный фонарь, поверните ручку в направлении ON еще раз. Чтобы
выключить задний противотуманный фонарь, один раз поверните
ручку в направлении OFF. Чтобы выключить противотуманныефары, поверните ручку в направлении OFF
еще раз. При отпуска-
нии ручка автоматически вернется в исходное положение.ПРИМЕЧАНИЕ
При выключении фар или габаритных огней автоматически
выключаются и противотуманные фары. Чтобы вновь включить
противотуманные фары, поверните ручку в направлении ON при
включенных фарах или габаритных огнях.
Противотуманные фары следует включать только в условиях
тумана, в противном случае чрезмерная яркость освещения будет
слепить водителей встречных автомобилей.
Включатель заднего противотуманного
фонаря

ПРИМЕЧАНИЕ
При выключении фар и противотуманных фар (при наличии) зад-
ний противотуманный фонарь выключается автоматически.
Чтобы вновь включить задний противотуманный фонарь, еще раз
поверните ручку в направлении ON при включенных фарах (авто-
мобиль без противотуманных фар).
Чтобы вновь включить задний противотуманный фонарь, два раза
поверните ручку в направлении ON при включенных фарах (авто-
мобиль с противотуманными фарами).
