Органы управления и контрольно-измерительные приборы
3-41
3

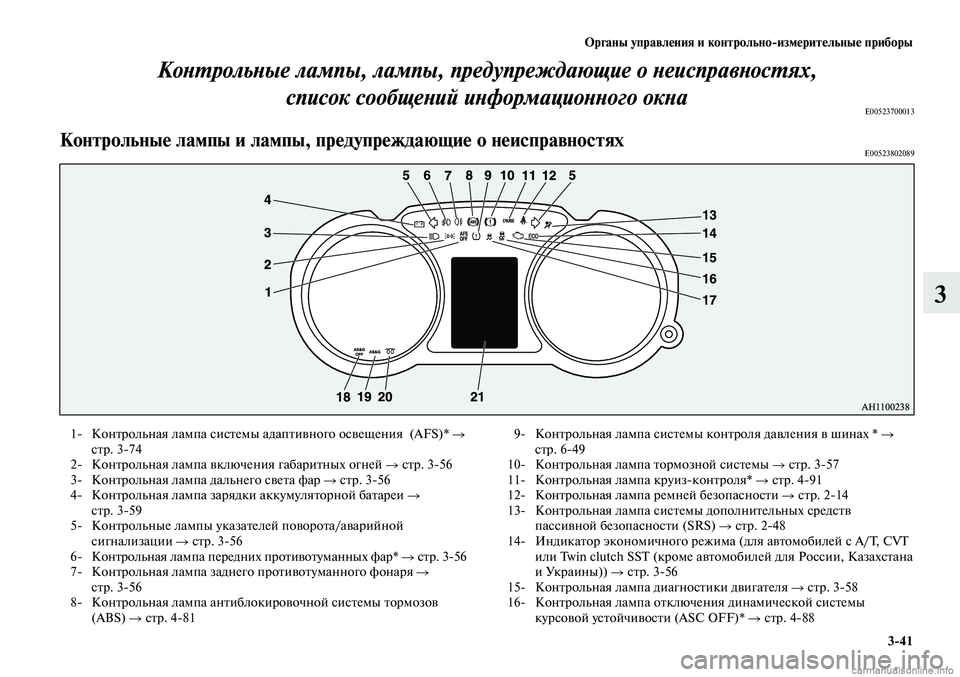

Контрольные лампы, лампы, предупреждающие о неисправностях, список сообщений информационного окна
E00523700013
Контрольные лампы и лампы, предупреждающие о неисправностяхE00523802089
1- Контрольная лампа системы адаптивного освещения (AFS)* →
стр. 3-74
2- Контрольная лампа включения габаритных огней → стр. 3-56
3- Контрольная лампа дальнего света фар → стр. 3-56
4- Контрольная лампа зарядки аккумуляторной батареи →
стр. 3-59
5- Контрольные лампы указателей поворота/аварийной
сигнализации → стр. 3-56
6- Контрольная лампа передних противотуманных фар* → стр. 3-56
7- Контрольная лампа заднего противотуманного фонаря →
стр. 3-56
8- Контрольная лампа антиблокировочной системы тормозов
(ABS) → стр. 4-81 9- Контрольная лампа системы контроля давления в шинах * →
стр. 6-49
10- Контрольная лампа тормозной системы → стр. 3-57
11- Контрольная лампа круиз-контроля* → стр. 4-91
12- Контрольная лампа ремней безопасности → стр. 2-14
13- Контрольная лампа системы дополнительных средств
пассивной безопасности (SRS) → стр. 2-48
14- Индикатор экономичного режима (для автомобилей с А/Т, CVT
или Twin clutch SST (кроме автомобилей для России, Казахстана
и Украины)) → стр. 3-56
15- Контрольная лампа диагностики двигателя → стр. 3-58
16- Контрольная лампа отключения динамической системы
курсовой устойчивости (ASC OFF)* → стр. 4-88

Органы управления и контрольно-измерительные приборы

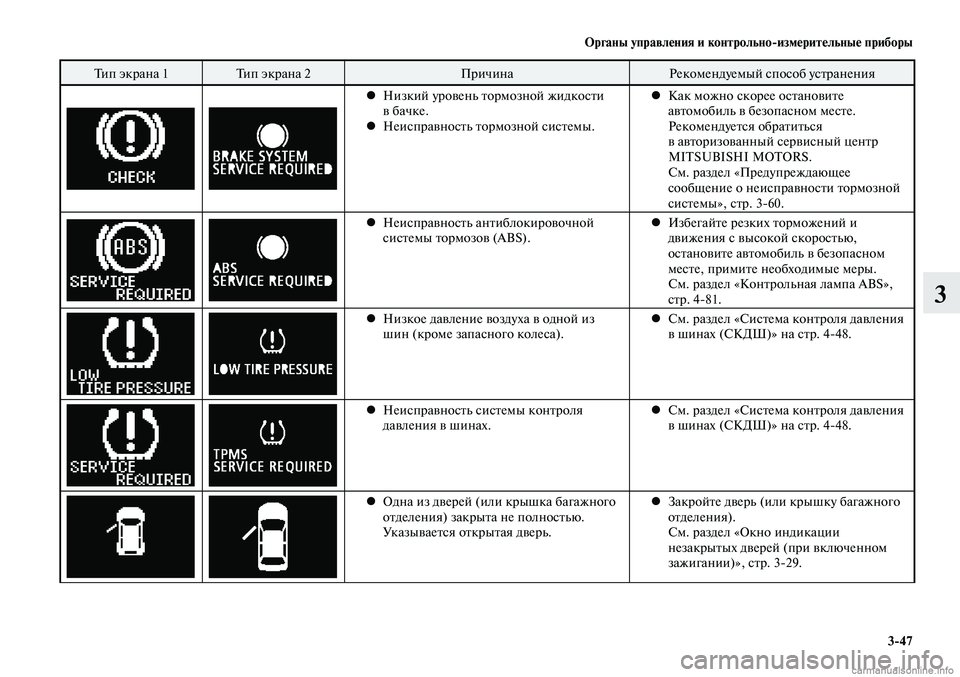

3-47
3
Тип экрана 1Тип экрана 2 ПричинаРекомендуемый способ устранения
Низкий уровень тормозной жидкости

•
в бачке.
Неисправность тормозной системы.

• Как можно скорее остановите

•
автомобиль в безопасном месте.
Рекомендуется обратиться
в авторизованный сервисный центр
MITSUBISHI MOTORS.
См. раздел «Предупреждающее
сообщение о неисправности тормозной
системы», стр. 3-60.
Неисправность антиблокировочной

•
системы тормозов (ABS). Избегайте резких торможений и

•
движения с высокой скоростью,
остановите автомобиль в безопасном
месте, примите необходимые меры.
См. раздел «Контрольная лампа ABS»,
стр. 4-81.
Низкое давление воздуха в одной из

•
шин (кроме запасного колеса). См. раздел «Система контроля давления

•
в шинах (СКДШ)» на стр. 4-48.
Неисправность системы контроля

•
давления в шинах. См. раздел «Система контроля давления

•
в шинах (СКДШ)» на стр. 4-48.
Одна из дверей (или крышка багажного

•
отделения) закрыта не полностью.
Указывается открытая дверь. Закройте дверь (или крышку багажного

•
отделения).
См. раздел «Окно индикации
незакрытых дверей (при включенном
зажигании)», стр. 3-29.

Органы управления и контрольно-измерительные приборы

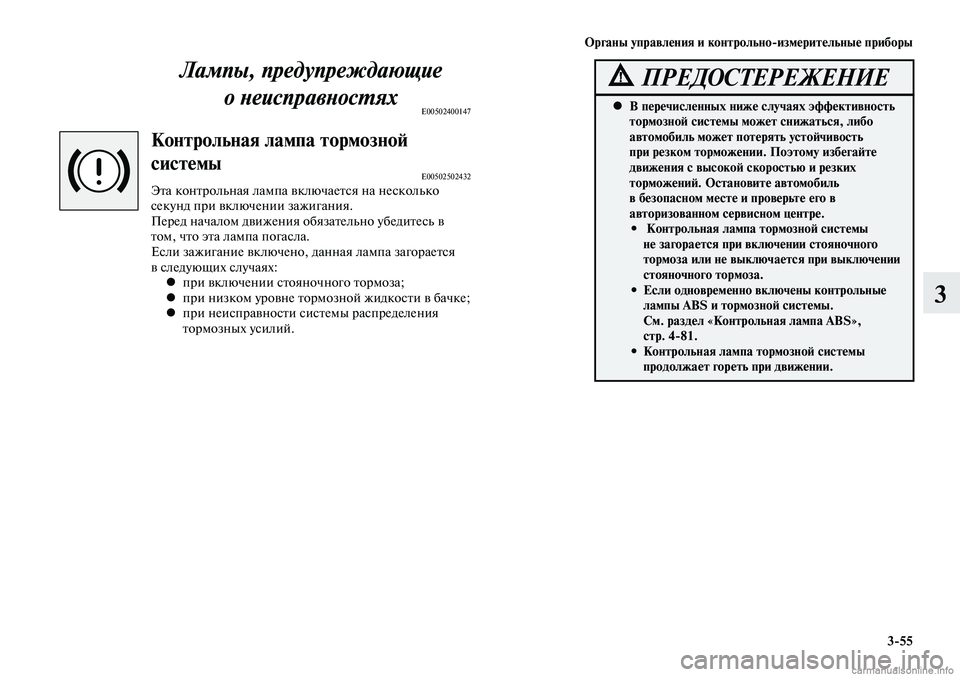

3-55
3
Лампы, предупреждающие о неисправностях
E00502400147
Контрольная лампа тормозной
системы
E00502502432Эта контрольная лампа включается на несколько
секунд при включении зажигания.
Перед началом движения обязательно убедитесь в
том, что эта лампа погасла.
Если зажигание включено, данная лампа загорается
в следующих случаях:
при включении стояночного тормоза;

•
при низком уровне тормозной жидкости в бачке;

•
при неисправности системы распределения

•
тормозных усилий.
В перечисленных ниже случаях эффективность

•
тормозной системы может снижаться, либо
автомобиль может потерять устойчивость
при резком торможении. Поэтому избегайте
движения с высокой скоростью и резких
торможений. Остановите автомобиль
в безопасном месте и проверьте его в
авторизованном сервисном центре. Контрольная лампа тормозной системы

•
не загорается при включении стояночного
тормоза или не выключается при выключении
стояночного тормоза.
Если одновременно включены контрольные

•
лампы ABS и тормозной системы.
См. раздел «Контрольная лампа ABS»,
стр. 4-81.
Контрольная лампа тормозной системы

•
продолжает гореть при движении.
ПРЕДОСТЕРЕЖЕНИЕ

Органы управления и контрольно-измерительные приборы
3-58
3

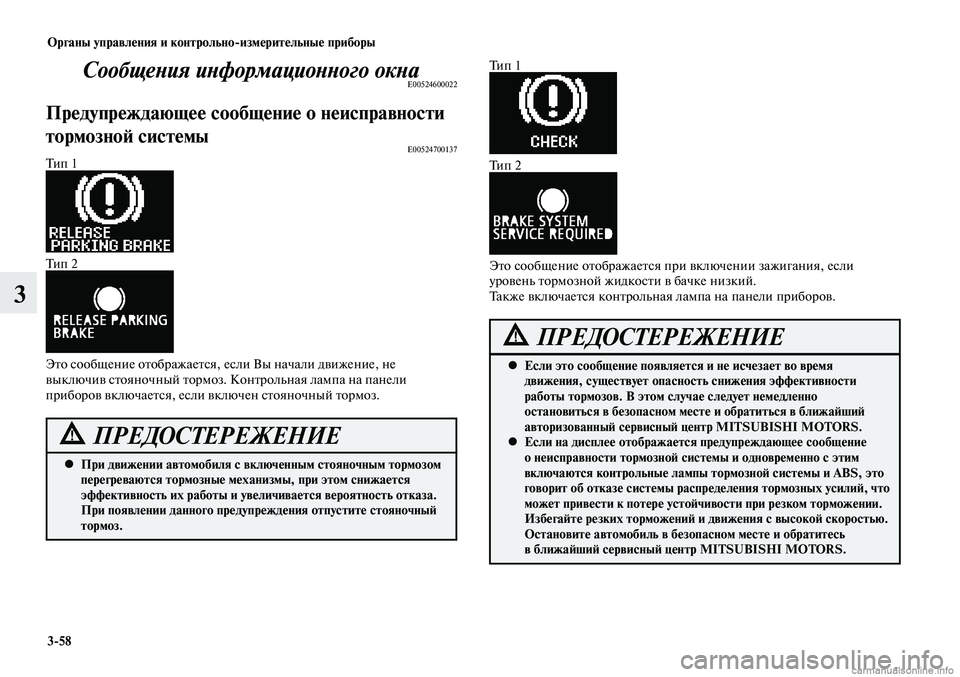

Сообщения информационного окнаE00524600022
Предупреждающее сообщение о неисправности
тормозной системы
E00524700137Тип 1
Тип 2
Это сообщение отображается, если Вы начали движение, не
выключив стояночный тормоз. Контрольная лампа на панели
приборов включается, если включен стояночный тормоз.
При движении автомобиля с включенным стояночным тормозом

•
перегреваются тормозные механизмы, при этом снижается
эффективность их работы и увеличивается вероятность отказа.
При появлении данного предупреждения отпустите стояночный
тормоз.
ПРЕДОСТЕРЕЖЕНИЕ
Если это сообщение появляется и не исчезает во время

•
движения, существует опасность снижения эффективности
работы тормозов. В этом случае следует немедленно
остановиться в безопасном месте и обратиться в ближайший
авторизованный сервисный центр MITSUBISHI MOTORS.
Если на дисплее отображается предупреждающее сообщение

•
о неисправности тормозной системы и одновременно с этим
включаются контрольные лампы тормозной системы и ABS, это
говорит об отказе системы распределения тормозных усилий, что
может привести к потере устойчивости при резком торможении.
Избегайте резких торможений и движения с высокой скоростью.
Остановите автомобиль в безопасном месте и обратитесь
в ближайший сервисный центр MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ
Тип 1
Тип 2
Это сообщение отображается при включении зажигания, если
уровень тормозной жидкости в бачке низкий.
Также включается контрольная лампа на панели приборов.

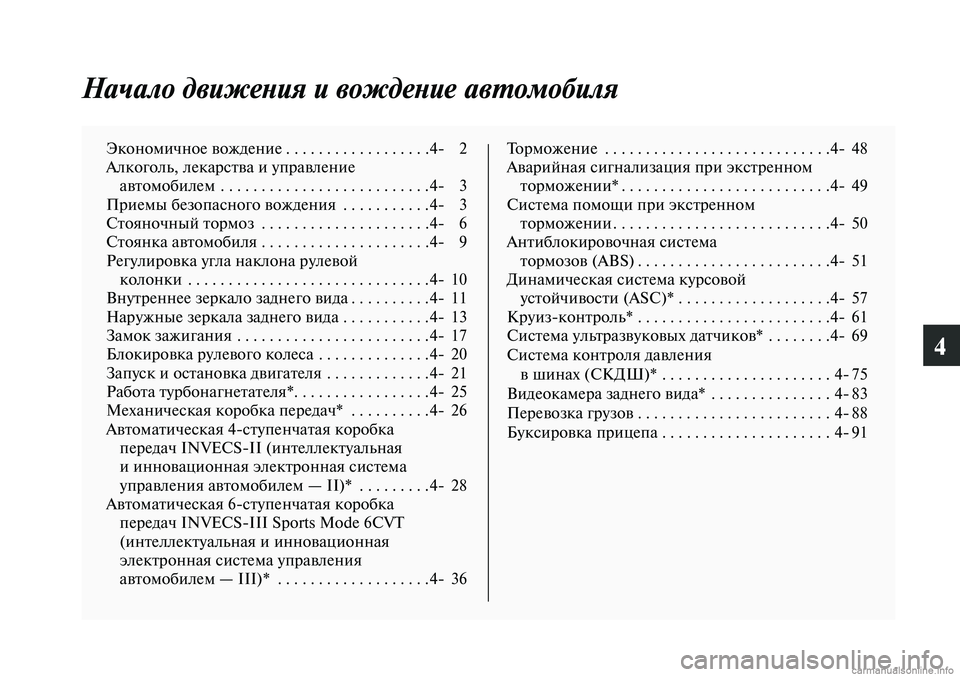

4
Начало движения и вождение автомобиля
Экономичное вождение . . . . . . . . . . . . . . . . . .4- 2
Алкоголь, лекарства и управление автомобилем . . . . . . . . . . . . . . . . . . . . . . . . . . 4- 3
Приемы безопасного вождения . . . . . . . . . . .4- 3
Стояночный тормоз . . . . . . . . . . . . . . . . . . . . . 4- 6
Стоянка автомобиля . . . . . . . . . . . . . . . . . . . . . 4- 9
Регулировка угла наклона рулевой колонки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4- 10
Внутреннее зеркало заднего вида .......... 4- 11
Наружные зеркала заднего вида . . . . . . . . . . .4- 13
Замок зажигания . . . . . . . . . . . . . . . . . . . . . . . . 4- 17
Блокировка рулевого колеса . . . . . . . . . . . . . .4- 20
Запуск и остановка двигателя . . . . . . . . . . . . .4- 21
Работа турбонагнетателя* . . . . . . . . . . . . . . . . .4- 25
Механическая коробка передач* . . . . . . . . . .4- 26
Автоматическая 4-ступенчатая коробка передач INVECS-II (интеллектуальная
и инновационная электронная система
управления автомобилем — II)* . . . . . . . . .4- 28
Автоматическая 6-ступенчатая коробка передач INVECS-III Sports Mode 6CVT
(интеллектуальная и инновационная
электронная система управления
автомобилем — III)* . . . . . . . . . . . . . . . . . . . 4- 36 Торможение
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4- 48
Аварийная сигнализация при экстренном торможении* .......................... 4- 49
Система помощи при экстренном торможении ........................... 4- 50
Антиблокировочная система тормозов (ABS) ........................ 4- 51
Динамическая система курсовой устойчивости (ASC)* . . . . . . . . . . . . . . . . . . . 4- 57
Круиз-контроль* . . . . . . . . . . . . . . . . . . . . . . . . 4- 61
Система ультразвуковых датчиков* . . . . . . . .4- 69
Система контроля давления в шинах (СКДШ)* . . . . . . . . . . . . . . . . . . . . . 4- 75
Видеокамера заднего вида* . . . . . . . . . . . . . . .4- 83
Перевозка грузов . . . . . . . . . . . . . . . . . . . . . . . . 4- 88
Буксировка прицепа . . . . . . . . . . . . . . . . . . . . . 4- 91

Начало движения и вождение автомобиля

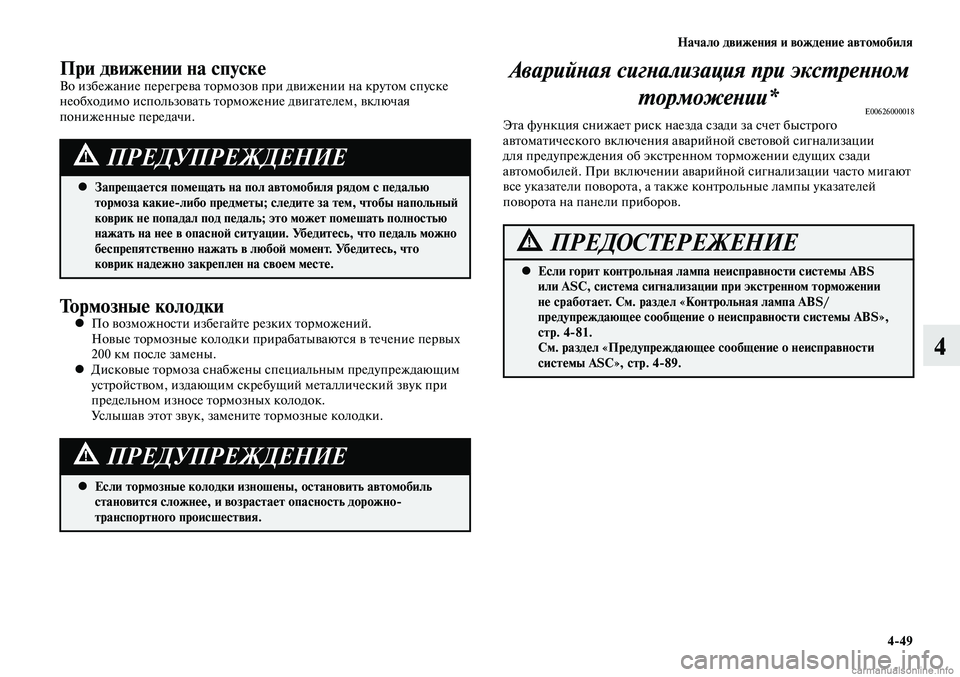

4-49
4
При движении на спускеВо избежание перегрева тормозов при движении на крутом спуске
необходимо использовать торможение двигателем, включая
пониженные передачи.
Запрещается помещать на пол автомобиля рядом с педалью

•
тормоза какие-либо предметы; следите за тем, чтобы напольный
коврик не попадал под педаль; это может помешать полностью
нажать на нее в опасной ситуации. Убедитесь, что педаль можно
беспрепятственно нажать в любой момент. Убедитесь, что
коврик надежно закреплен на своем месте.
ПРЕДУПРЕЖДЕНИЕ
Тормозные колодкиПо возможности избегайте резких торможений.

•
Новые тормозные колодки прирабатываются в течение первых
200 км после замены.
Дисковые тормоза снабжены специальным предупреждающим

•
устройством, издающим скребущий металлический звук при
предельном износе тормозных колодок.
Услышав этот звук, замените тормозные колодки.
Если тормозные колодки изношены, остановить автомобиль

•
становится сложнее, и возрастает опасность дорожно-
транспортного происшествия.
ПРЕДУПРЕЖДЕНИЕ
Аварийная сигнализация при экстренном
торможении*
E00626000018Эта функция снижает риск наезда сзади за счет быстрого
автоматического включения аварийной световой сигнализации
для предупреждения об экстренном торможении едущих сзади
автомобилей. При включении аварийной сигнализации часто мигают
все указатели поворота, а также контрольные лампы указателей
поворота на панели приборов.
Если горит контрольная лампа неисправности системы ABS

•
или ASC, система сигнализации при экстренном торможении
не сработает. См. раздел «Контрольная лампа ABS/
предупреждающее сообщение о неисправности системы ABS»,
стр. 4-81.
См. раздел «Предупреждающее сообщение о неисправности
системы ASC», стр. 4-89.
ПРЕДОСТЕРЕЖЕНИЕ

Начало движения и вождение автомобиля

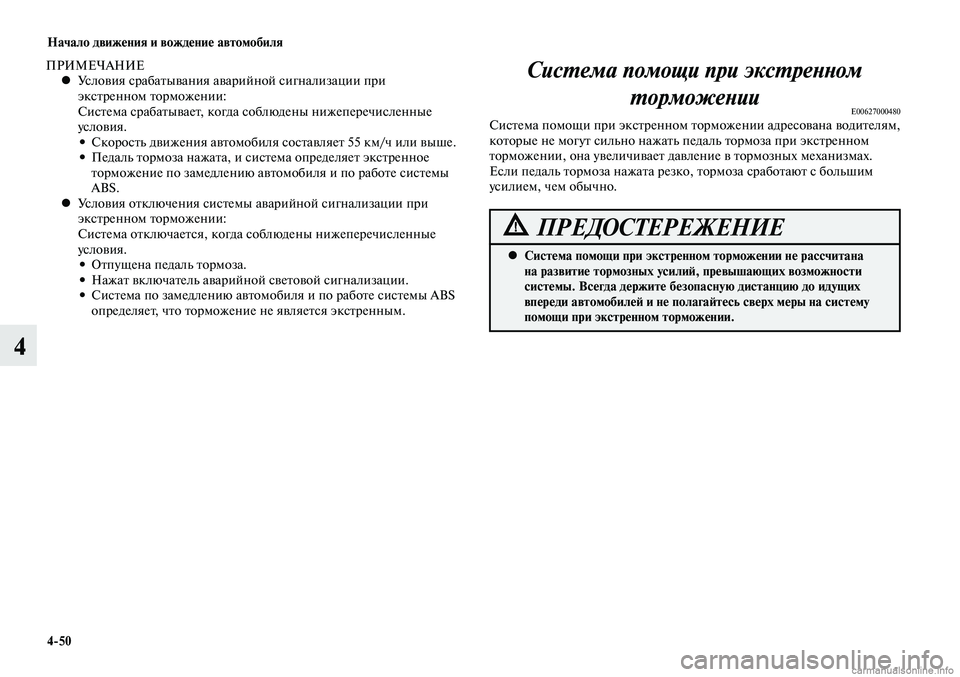

4-50
4
ПРИМЕЧАНИЕУсловия срабатывания аварийной сигнализации при

•
экстренном торможении:
Система срабатывает, когда соблюдены нижеперечисленные
условия.Скорость движения автомобиля составляет 55 км/ч или выше.

•
Педаль тормоза нажата, и система определяет экстренное

•
торможение по замедлению автомобиля и по работе системы
ABS.
Условия отключения системы аварийной сигнализации при

•
экстренном торможении:
Система отключается, когда соблюдены нижеперечисленные
условия.Отпущена педаль тормоза.

•
Нажат включатель аварийной световой сигнализации.

•
Система по замедлению автомобиля и по работе системы ABS

•
определяет, что торможение не является экстренным.
Система помощи при экстренном торможении не рассчитана

•
на развитие тормозных усилий, превышающих возможности
системы. Всегда держите безопасную дистанцию до идущих
впереди автомобилей и не полагайтесь сверх меры на систему
помощи при экстренном торможении.
ПРЕДОСТЕРЕЖЕНИЕ
Система помощи при экстренном
торможении
E00627000480Система помощи при экстренном торможении адресована водителям,
которые не могут сильно нажать педаль тормоза при экстренном
торможении, она увеличивает давление в тормозных механизмах.
Если педаль тормоза нажата резко, тормоза сработают с большим
усилием, чем обычно.

Начало движения и вождение автомобиля

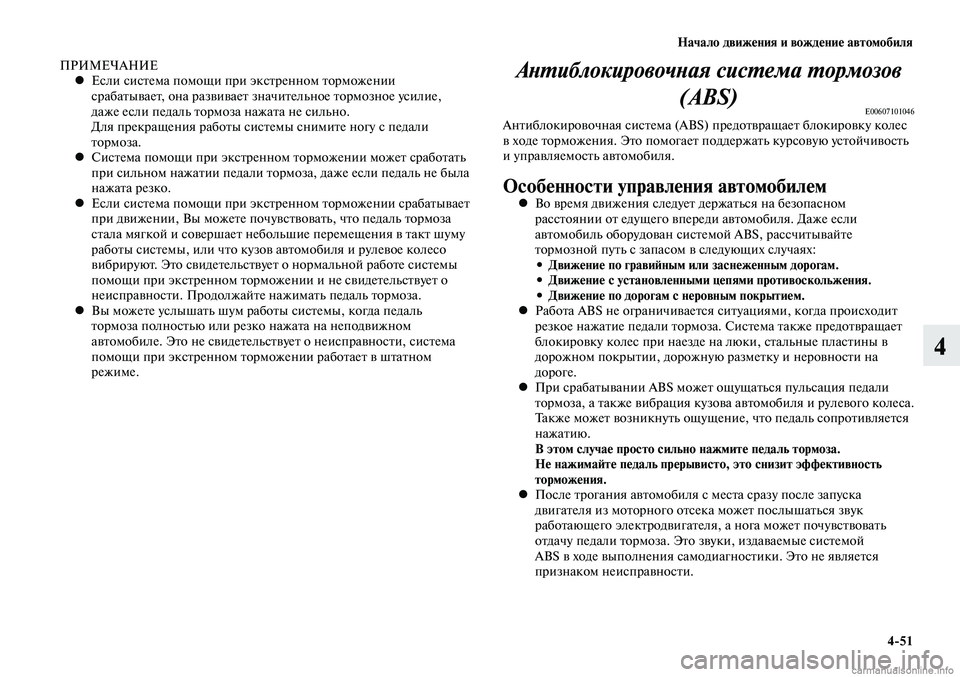

4-51
4
ПРИМЕЧАНИЕЕсли система помощи при экстренном торможении

•
срабатывает, она развивает значительное тормозное усилие,
даже если педаль тормоза нажата не сильно.
Для прекращения работы системы снимите ногу с педали
тормоза.
Система помощи при экстренном торможении может сработать

•
при сильном нажатии педали тормоза, даже если педаль не была
нажата резко.
Если система помощи при экстренном торможении срабатывает

•
при движении, Вы можете почувствовать, что педаль тормоза
стала мягкой и совершает небольшие перемещения в такт шуму
работы системы, или что кузов автомобиля и рулевое колесо
вибрируют. Это свидетельствует о нормальной работе системы
помощи при экстренном торможении и не свидетельствует о
неисправности. Продолжайте нажимать педаль тормоза.
Вы можете услышать шум работы системы, когда педаль

•
тормоза полностью или резко нажата на неподвижном
автомобиле. Это не свидетельствует о неисправности, система
помощи при экстренном торможении работает в штатном
режиме.Антиблокировочная система тормозов
(ABS)
E00607101046Антиблокировочная система (ABS) предотвращает блокировку колес
в ходе торможения. Это помогает поддержать курсовую устойчивость
и управляемость автомобиля.
Особенности управления автомобилемВо время движения следует держаться на безопасном

•
расстоянии от едущего впереди автомобиля. Даже если
автомобиль оборудован системой ABS, рассчитывайте
тормозной путь с запасом в следующих случаях:Движение по гравийным или заснеженным дорогам.

•
Движение с установленными цепями противоскольжения.

•
Движение по дорогам с неровным покрытием.

•
Работа ABS не ограничивается ситуациями, когда происходит

•
резкое нажатие педали тормоза. Система также предотвращает
блокировку колес при наезде на люки, стальные пластины в
дорожном покрытии, дорожную разметку и неровности на
дороге.
При срабатывании ABS может ощущаться пульсация педали

•
тормоза, а также вибрация кузова автомобиля и рулевого колеса.
Также может возникнуть ощущение, что педаль сопротивляется
нажатию.
В этом случае просто сильно нажмите педаль тормоза.
Не нажимайте педаль прерывисто, это снизит эффективность
торможения.
После трогания автомобиля с места сразу после запуска

•
двигателя из моторного отсека может послышаться звук
работающего электродвигателя, а нога может почувствовать
отдачу педали тормоза. Это звуки, издаваемые системой
ABS в ходе выполнения самодиагностики. Это не является
признаком неисправности.

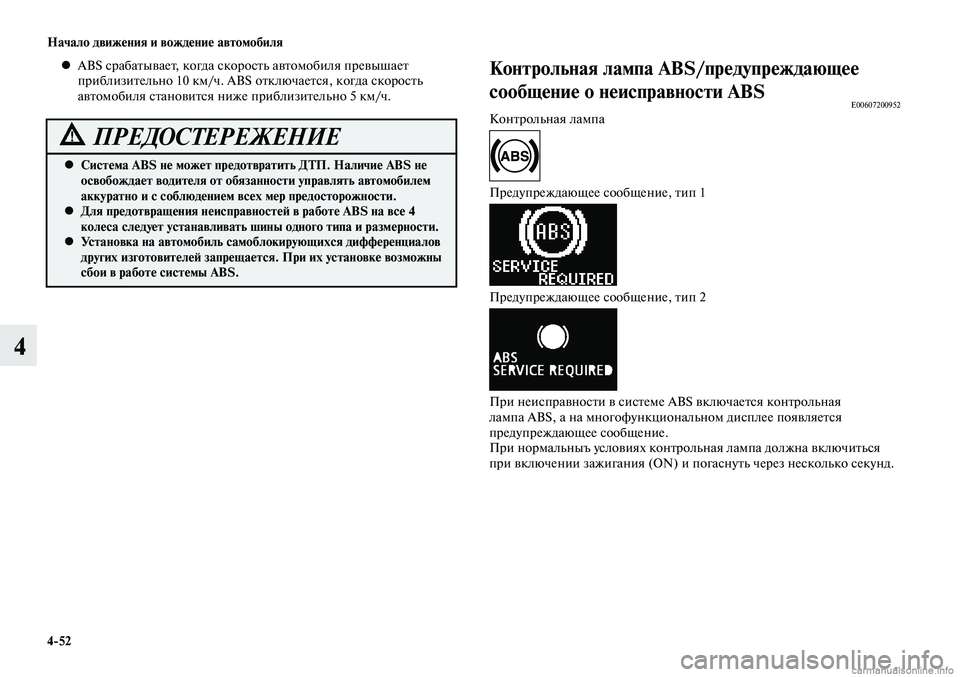

Начало движения и вождение автомобиля
4-52
4
ABS срабатывает, когда скорость автомобиля превышает

•
приблизительно 10 км/ч. ABS отключается, когда скорость
автомобиля становится ниже приблизительно 5 км/ч.
Система ABS не может предотвратить ДТП. Наличие ABS не

•
освобождает водителя от обязанности управлять автомобилем
аккуратно и с соблюдением всех мер предосторожности.
Для предотвращения неисправностей в работе ABS на все 4

•
колеса следует устанавливать шины одного типа и размерности.
Установка на автомобиль самоблокирующихся дифференциалов

•
других изготовителей запрещается. При их установке возможны
сбои в работе системы ABS.
ПРЕДОСТЕРЕЖЕНИЕ
Контрольная лампа ABS/предупреждающее
сообщение о неисправности ABS
E00607200952Контрольная лампа
Предупреждающее сообщение, тип 1
Предупреждающее сообщение, тип 2
При неисправности в системе ABS включается контрольная
лампа ABS, а на многофункциональном дисплее появляется
предупреждающее сообщение.
При нормальныъ условиях контрольная лампа должна включиться
при включении зажигания (ON) и погаснуть через несколько секунд.

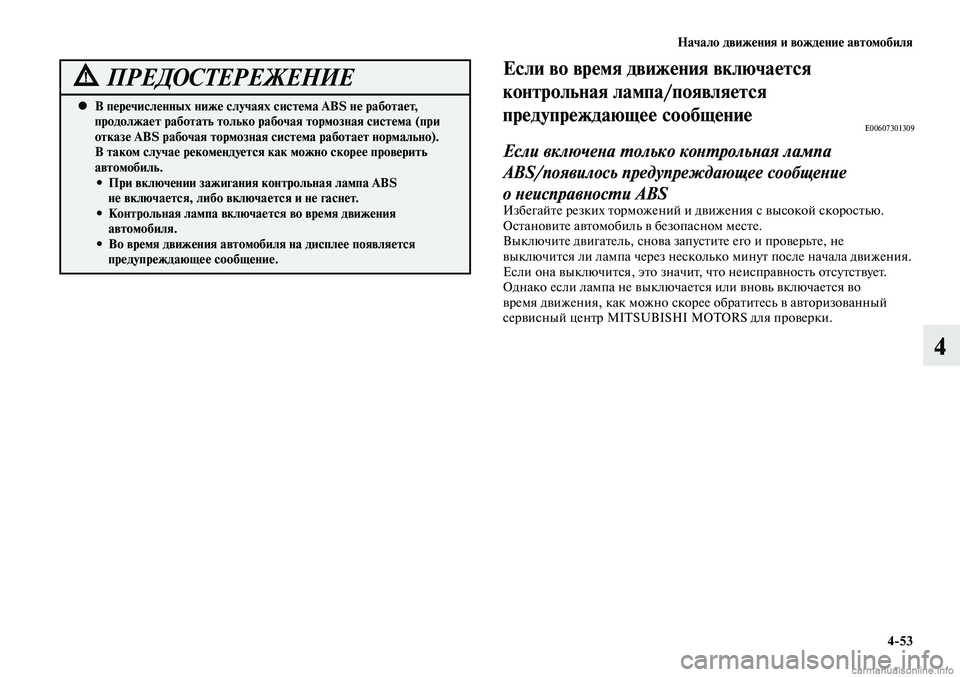

Начало движения и вождение автомобиля
4-53
4
В перечисленных ниже случаях система ABS не работает,

•
продолжает работать только рабочая тормозная система (при
отказе ABS рабочая тормозная система работает нормально).
В таком случае рекомендуется как можно скорее проверить
автомобиль.При включении зажигания контрольная лампа ABS

•
не включается, либо включается и не гаснет.
Контрольная лампа включается во время движения

•
автомобиля.
Во время движения автомобиля на дисплее появляется

•
предупреждающее сообщение.
ПРЕДОСТЕРЕЖЕНИЕЕсли во время движения включается
контрольная лампа/появляется
предупреждающее сообщение
E00607301309
Если включена только контрольная лампа
ABS/появилось предупреждающее сообщение
о неисправности ABS
Избегайте резких торможений и движения с высокой скоростью.
Остановите автомобиль в безопасном месте.
Выключите двигатель, снова запустите его и проверьте, не
выключится ли лампа через несколько минут после начала движения.
Если она выключится, это значит, что неисправность отсутствует.
Однако если лампа не выключается или вновь включается во
время движения, как можно скорее обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS для проверки.
