Körning och hantering131
Överskrida hastighetsgränsenI ett nödfall går det att överskrida has‐
tighetsgränsen genom att trampa ned gaspedalen kraftigt förbi motstånd‐
spunkten.
Den begränsade hastigheten blinkar i förarinformationscentralen och ett
varningsljud hörs under denna pe‐
riod.
Släpp gaspedalen så aktiveras has‐
tighetsbegränsningsfunktionen igen
så snart en hastighet under gräns‐
hastigheten har uppnåtts.
Deaktivering Tryck på knappen y: hastighetsbe‐
gränsaren inaktiveras och bilen kan
köras utan hastighetsgräns.
Den begränsade hastigheten sparas
och ett motsvarande meddelande
visas i förarinformationscentralen.
Återställa hastighetsgränsen Vrid tumhjulet till RES/+. Den sparade
hastighetsgränsen återställs.Stänga av
Tryck på knappen L. Indikeringen av
hastighetsgräns i förarinformations‐
centralen släcks. Den sparade hastig‐
heten raderas.
Om du trycker på knappen m för att
aktivera farthållaren eller stänger av
tändningen inaktiveras även hastig‐ hetsbegränsaren och den sparade
hastigheten raderas.
Parkeringshjälp Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och var‐ nar föraren med ljudsignaler.
Systemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Aktivering
När backen är ilagd fungerar sys‐
temet automatiskt.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren med ljudsig‐
naler för eventuella hinder bakom
bilen inom ett avstånd på upp till

132Körning och hantering
1,5 meter. Intervallet mellan signa‐
lerna minskar när bilen närmar sig
hindret. När avståndet är mindre än cirka 30 cm avges en kontinuerlig ton.
Deaktivering
Systemet stängs automatiskt av när
backväxeln läggs ur.
Du kan även avaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.
I båda fallen slocknar ljusdioden i
knappen.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion till exem‐
pel pga. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar ljus‐ dioden i knappen i 3 sekunder och
slocknar sedan. Kontrollampan r i
instrumentgruppen 3 83 tänds och ett
meddelande visas i förarinforma‐
tionscentralen.
Främre och bakre
parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Systemet avger ljudsignaler och visar meddelanden.
Systemet har sex ultraljudssensorervardera i den bakre och främre stöt‐
fångaren.
Två olika varningssignaler används
för övervakningsområdet framför re‐
spektive bakom bilen – med två olika
ljudfrekvens.
Främre-bakre parkeringshjälpen
kombineras alltid med den avance‐
rade parkeringshjälpen, se avsnittet
Avancerad parkeringshjälp nedan.

Körning och hantering135
måste reglera acceleration, broms‐
ning och växling, men ratten styrs
automatiskt.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Se föregående avsnitt.
Samma sensorer i främre och bakre
stötfångaren används för båda syste‐
men.
Knappen D och dess användning
Samma knapp används för aktivering och avaktivering av både avancerad
parkeringshjälp och främre-bakre
parkeringshjälp:
Med en kort tryckning på knappen
D aktiveras och inaktiveras parker‐
ingshjälpen.
Med en lång tryckning på knappen
D (ca 1 sekund) aktiveras eller in‐
aktiveras den avancerade parker‐
ingshjälpen. Se separat beskrivning
nedan.
Knappen manövrerar systemen enligt
följande logik när den trycks in:
■ Om endast den främre-bakre par‐ keringshjälpen är aktiv inaktiveras
den med en kort tryckning.
■ Om endast främre-bakre parker‐ ingshjälp är aktivt aktiveras avan‐
cerad parkeringshjälp med lång
tryckning.
■ Om endast den avancerade parker‐
ingshjälpen är aktiv aktiveras den
främre-bakre parkeringshjälpen
med en kort tryckning.■ Om endast avancerad parkerings‐ hjälp är aktivt avaktiveras den med
lång tryckning.
■ Om framåtväxel eller neutral är ilagd aktiveras eller inaktiveras
endast den främre parkeringshjäl‐
pen med en kort tryckning.
■ Om backväxel är ilagd aktiveras eller inaktiveras den främre-bakre
parkeringshjälpen med en kort
tryckning.
Aktivering
När du söker efter en parkeringsficka aktiverar du systemet med en lång
tryckning på knappen D.

140Körning och hantering
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna de‐
tekterar föremål trots att det inte
finns något i vägen, beroende på ekostörningar från ljud i omgiv‐
ningen eller pga. mekaniska rikt‐ ningsfel (sporadiska felvarningar
kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
sensorerna sitter ordentligt på plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan upp‐
fatta en infart, utfart, gårdsplan eller
till och med ett övergångsställe som en parkeringsficka. När du har lagt i
backen skulle systemet starta en
parkeringsmanöver. Se till att den
föreslagna parkeringsfickan faktiskt
är lämplig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte upp‐
täckas av systemet. Det är föraren
som är ansvarig.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och
matar ut ett surrande ljud. Tryck på
r eller D kortvarigt för att deak‐
tivera parkeringshjälpen.
Observera!
Systemet måste kalibreras efter pro‐ duktion. För optimal parkering väg‐
ledning, en körsträcka på minst
10 km, inklusive ett antal krökar,
krävs.

Körning och hantering141Varning döda vinkelnVarningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐
aren.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte: ■ Fordon utanför döda vinkeln som snabbt kan närma sig.
■ Fotgängare, cyklister eller djur.
Innan du byter fil ska du alltid kon‐ trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds en gul var‐ ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult för att du inte ska byta fil.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐ ras i Info-Display, personliga inställ‐
ningar 3 96.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentret.
Detekteringszoner
Detektionszonerna börjar vid bakre
stötfångaren och når cirka 3 meter
bakåt och åt sidorna. Zonens höjd är
ungefär mellan 0,5 meter och
2 meter över marken.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål,
t.ex. skyddsräcken, stolpar, trottoar‐
kanter, väggar och balkar ignoreras. Parkerade fordon eller mötande for‐
don detekteras inte.

Bilvård171
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐
komforten och bränsleförbrukningen,
och ökar däckslitaget.
Däcktrycken varierar beroende på
olika tillval. Följ proceduren nedan för att få korrekt däcktrycksvärde:
1. Identifiera drivaxel och typ av kaross.
2. Identifiera motorns identifierings‐ kod. Motordata 3 201.
3. Identifiera respektive däck.
Däcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 206.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer
bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
Om ringtrycket måste sänkas eller hö‐ jas på en bil med övervaknings‐
system för däcktryck slår du av tänd‐
ningen. När du har justerat däck‐
trycket slår du på tändningen och väl‐ jer relevant inställning på sidan Tyre
load (däckbelastning) i förarinforma‐
tionscentralen 3 85.
Övervakningssystem för
däcktryck Däcktrycksövervakningssystemetövervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.
Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.

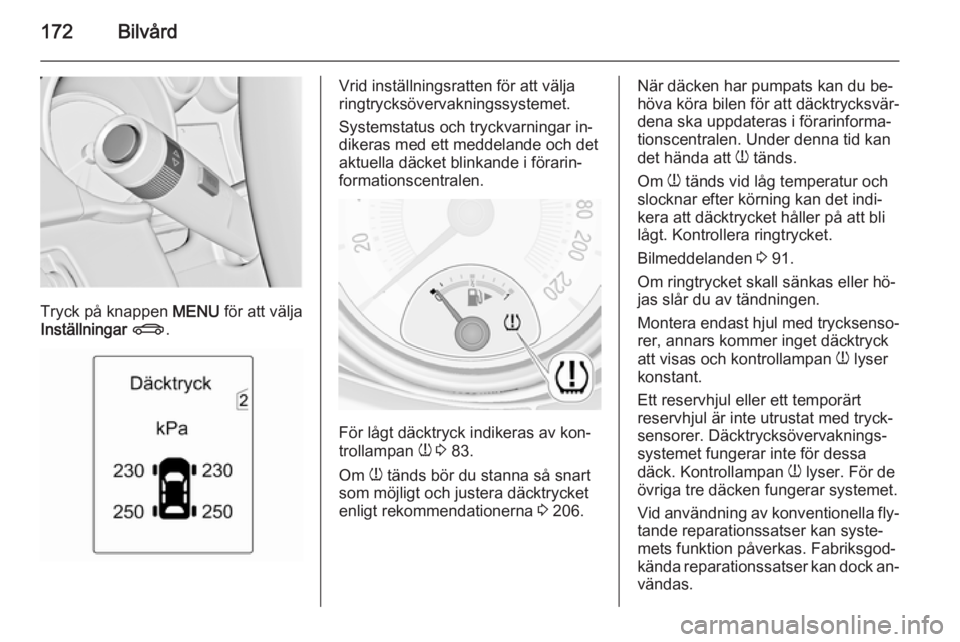

De aktuella ringtrycken kan visas på
Inställningar i förarinformations‐
centralen med högnivådisplayen.
Menyn kan väljas med knapparna på
blinkersspaken.

172Bilvård
Tryck på knappen MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
För lågt däcktryck indikeras av kon‐
trollampan w 3 83.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 206.
När däcken har pumpats kan du be‐
höva köra bilen för att däcktrycksvär‐
dena ska uppdateras i förarinforma‐
tionscentralen. Under denna tid kan
det hända att w tänds.
Om w tänds vid låg temperatur och
slocknar efter körning kan det indi‐
kera att däcktrycket håller på att bli
lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 91.
Om ringtrycket skall sänkas eller hö‐ jas slår du av tändningen.
Montera endast hjul med trycksenso‐ rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella fly‐
tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.

213
Sidoljus....................................... 101
Skydd mot batteriurladdning ......108
Snökedjor .................................. 174
Solskydd ...................................... 28
Spolar- och torkarsystem ............. 14
Spolarvätska .............................. 153
Stadskörningsläge ......................127
Starta ................................... 16, 119
Starta motor ............................... 119
Start med startkablar .................186
Startspärr ............................... 25, 84
Stolsposition ................................ 31
Stopp-start-system .....................120
Strålkastare vid körning i utlandet .................................. 103
Ställa in nackskydd ........................8
Ställa in ratt .................................... 9
Ställa in spegel .............................. 8
Ställa in stol ............................. 7, 32
Stöldlarm ..................................... 24
Stöldskyddslåsning ......................23
Symboler ....................................... 4
System för upptäckt av föremål ..131
Säkerhetsbälte ............................... 8
Säkerhetsbälten ........................... 34 Säkringar ................................... 163
Säkring av bilen ............................ 23Säkringscentral,
instrumentpanel .....................166
Säkringscentral, motorrum ........164
T
Taklast .......................................... 66
Tankning .................................... 144
Temperaturmätare motorkylvätska ......................... 76
Tillbehör och bilmodifiering ........149
Top-tether, fästöglor ....................48
Trampa på pedalen ......................82
Trepunktsbälte ............................. 35
Trippmätare ................................. 75
Tuta ....................................... 13, 68
Typskylt ..................................... 196
Tändningslås lägen ...................119
U Ultraljudssensorer för parkeringshjälp ........................ 131
Uppvärmda speglar .....................26
Uppvärmd bakruta .......................28
Uppväxling .................................... 82
Urstigningsbelysning .................107
Utföra arbete .............................. 150
V Varning döda vinkeln ..................141
Varningsblinkers ........................103Varningslampor ............................ 75
Varningsljud ................................. 93
Varningstriangel ........................... 64 Varselljus ................................... 103
Varvräknare ................................. 75
Ventilation ................................... 109
Verktyg ...................................... 168
Vindruta ........................................ 27
Vindrutetorkare/vindrutespolare ..69
Vinterdäck .................................. 170
Volymer ..................................... 205
Vägmätare ................................... 75
Värme .......................................... 33
Värme- och ventilationssystem .. 109
Växellåda ..................................... 16
Y Ytterbackspeglar........................... 25
Ytterbelysning ................12, 84, 101
Yttertemperatur ............................ 71
Yttre vård ................................... 189
Å
Återvinning efter bilens livstid ....150
Ö Översikt instrumentpanel .............10
Övervakningssystem för däcktryck ........................... 83, 171
