Scaunele, sistemele de siguranţă49Locuri de instalare a scaunelor pentru copiiOpţiuni permise pentru instalarea unui scaun pentru copiiCategoria de gabarit şi de vârstă
Pe scaunul pasagerului din faţă
Pe scaunele spate
airbag activatairbag dezactivatGrupa 0: până la 10 kg
sau circa 10 luniXU 1U*Grupa 0+: până la 13 kg
sau aprox. 2 aniXU 1U*Grupa I: 9 - 18 kg
sau circa 8 luni - 4 aniXU 1U2
*Grupa II: 15 - 25 kg
sau aprox. 3 - 7 aniU **XU *Grupa III: 22 - 36 kg
sau aprox. 6 - 12 aniU **XU *

50Scaunele, sistemele de siguranţă
1=Dacă scaunul pentru copii este fixat cu o centură de siguranţă cu fixare în trei puncte, reglaţi scaunul în poziţia ceamai înaltă. Ajustaţi înclinarea spătarului atât cât este necesar, spre o poziţie verticală, pentru a vă asigura de strângerea centurii în partea cu catarama.2=Demontaţi tetiera spate atunci când folosiţi scaune pentru copiii din această grupă 3 33.*=Deplasaţi scaunul faţă respectiv în faţa scaunului pentru copii, în cea mai avansată poziţie de reglare.**=Mutaţi scaunul pasagerului din faţă în poziţia cea mai îndepărtată de reglare. Mutaţi scaunul în poziţia cea mai ridicată
de reglare şi tetiera în poziţia cea mai joasă de reglare. Ajustaţi înclinarea spătarului atât cât este necesar spre o
poziţie verticală pentru a garanta trecerea centurii de siguranţă de la punctul superior de ancorare.U=Utilizare universală în combinaţie cu centurile de siguranţă cu fixare în trei puncte.X=Nu este admis niciun scaun pentru copii la această clasă de greutate.
Opţiuni permise pentru instalarea unui sistem de reţinere pentru copii ISOFIX
Clasă de greutateClasă de mărimePrinderePe scaunul pasagerului din faţăPe scaunele spateGrupa 0: până la 10 kg
sau circa 10 luniEISO/R1XIL *Grupa 0+: până la 13 kg sau aprox. 2 aniEISO/R1XIL *DISO/R2XXCISO/R3XXGrupa I: 9 - 18 kg
sau circa 8 luni - 4 aniDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**

Scaunele, sistemele de siguranţă51
Clasă de greutateClasă de mărimePrinderePe scaunul pasagerului din faţăPe scaunele spateGrupa II: 15 - 25 kg
sau circa 3 - 7 aniXILGrupa III: 22 - 36 kg
sau circa 6 - 12 aniXILIL=Adecvat pentru scaune speciale ISOFIX pentru copii, de tip „specific pentru autovehicul”, „restricţionat” sau „semiuniversal”. Scaunul ISOFIX pentru copii trebuie să fie omologat special pentru tipul respectiv de autovehicul.IUF=Adecvat pentru scaune ISOFIX pentru copii orientate cu faţa la sensul de mers din categoria scaunelor universale
omologate pentru această grupă de gabarit.X=Nu există niciun scaun ISOFIX pentru copii omologat pentru această grupă de greutate.*=Deplasaţi scaunul faţă respectiv în faţa scaunului pentru copii, în cea mai avansată poziţie de reglare.**=Demontaţi tetiera spate corespunzătoare atunci când folosiţi scaune pentru copiii din această grupă de greutate
3 33.
Clasa de mărime şi dispozitiv pentru scaune ISOFIX
A - ISO/F3=Scaun cu faţa la drum pentru copii de talie maximă din clasa de greutate 9 la 18 kg.B - ISO/F2=Scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kg.B1 - ISO/F2X=Scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kg.C - ISO/R3=Scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mari din grupa de gabarit de până
la 18 kg.D - ISO/R2=Scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de
până la 18 kg.E - ISO/R1=Scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de până la 13 kg.

52Scaunele, sistemele de siguranţăScaunele pentru copii
ISOFIX Fixaţi sistemele de reţinere pentru
copii ISOFIX omologate pentru
autovehicul de ISOFIX suporţii de
ancorare. Poziţiile de instalare a
scaunului ISOFIX pentru copii
specifice autovehiculului ISOFIX sunt
marcate în tabel cu IL.
Ancorele de instalare ISOFIX sunt
indicate prin logoul ISOFIX de pe
spătarul scaunului.
Autovehiculul este echipat cu ghidaje aflate în spătare pentru a suporta
instalarea unui scaun pentru copii.
Deschideţi fantele ghidajelor pentru a
monta un scaun pentru copii.
Demontaţi tetiera din spate înainte de a monta un scaun pentru copii, dacă
este cazul 3 49.
Inelele de ancorare
superioare Autovehiculul are două inele de
ancorare, amplasate pe partea
posterioară a scaunelor spate.
Inelele de ancorare Top-Tether
pentru un scaun pentru copii, sunt
marcate cu simbolul :.
În plus faţă de sistemul de fixare
ISOFIX, ataşaţi chinga de ancorare
Top-Tether de inelele de ancorare
Top-Tether.
Poziţiile de instalare a scaunelor
pentru copii ISOFIX tip universal sunt
marcate în tabel cu IUF.
Demontaţi tetiera din spate înainte de a monta un scaun pentru copii, dacă
este cazul 3 49.

Depozitarea53DepozitareaCompartimentele de depozitare..53
Portbagajul ................................... 66 Sistemul portbagaj de acoperiş ...71
Instrucţiuni referitoare la
încărcare ...................................... 72Compartimentele de
depozitare9 Avertisment
Nu depozitaţi obiecte grele sau
ascuţite în compartimentele de
depozitare. În caz contrar, capacul
compartimentului de depozitare se poate deschide, iar ocupanţii
autovehiculului pot fi răniţi de
obiectele proiectate în cazul unui
eveniment de frânare bruscă, al
unei schimbări bruşte a direcţiei
sau al unui accident.
Torpedoul
Trageţi maneta pentru a deschide
torpedoul.
Torpedoul are un suport pentru
monede şi un adaptor pentru
blocarea şuruburilor roţii.
Sertarul intermediar poate fi scos.
Torpedoul trebuie să fie închis în
timpul deplasării.

54DepozitareaSuporturile pentru pahare
Suporturile pentru pahare sunt
amplasate în consola dintre scaunele
din faţă. Acestea au fost concepute
pentru pahare de diferite mărimi.
Buzunarele ambelor portiere au fost
concepute pentru a transporta sticle.
Suporturile pentru pahare sau
suporturile pentru sticle suplimentare
sunt amplasate în panourile laterale
din spate.
Banda flexibilă pentru pahare
O bandă mobilă din cauciuc este
amplasată în spaţiul de depozitare din faţa manetei selectorului de
viteze. Trageţi de bandă pentru a fixa
un pahar sau scrumiera.

Depozitarea55Depozitarea în partea dinfaţă
Compartimentele de depozitare sunt
amplasate sub comutatorul de lumini,
în consola centrală, în faţa manetei
selectorului de viteze, în buzunarele
portierelor şi în panourile laterale,
lângă scaunele spate.
Sistemul de transport
posterior
Sistem de transport posterior pentru două biciclete
Sistemul de transport posterior
(sistemul Flex-Fix) permite ataşarea
unei biciclete pe un suport de
transport retractabil, integrat în
podeaua autovehiculului. Este
posibilă ataşarea unei alte biciclete pe un adaptor. Nu este permis
transportul altor obiecte.
Sarcina maximă a sistemului de
transport posterior este 50 kg cu
adaptor ataşat şi 30 kg fără adaptor
ataşat. Aceasta permite ataşarea
unei biciclete acţionate electric la
suportul de transport retractabil.
Sarcina maximă pe adaptor este de
20 kg.
Ampatamentul unei biciclete nu poate
depăşi 1,15 m. Altfel, fixarea în
siguranţă a bicicletei nu este posibilă.
Dacă nu se utilizează, sistemul de
transport trebuie glisat înapoi în
podeaua autovehiculului.
Pe biciclete nu trebuie să existe
niciun obiect care s-ar putea
desprinde în timpul transportului.

56DepozitareaAtenţie
Dacă sistemul de transportposterior este extins, iar
autovehiculul este complet
încărcat, jocul şasiului va fi redus.
Conduceţi cu grijă când şoseaua
este puternic înclinată sau în
timpul condusului pe rampă, teren accidentat etc.
Atenţie
Consultaţi distribuitorul debiciclete înainte de ataşarea
bicicletelor cu cadru din carbon.
Bicicletele se pot deteriora.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de
rănire.
Trageţi în sus maneta de deblocare.
Sistemul se deblochează şi se
deplasează rapid în afară din bara de
protecţie.
Trageţi complet în afară sistemul de
transport posterior până când se
fixează în poziţie cu un declic.
Asiguraţi-vă că nu este posibilă
împingerea spre spate a sistemului
de transport, fără a trage din nou de
maneta de eliberare.9 Avertisment
Instalarea obiectelor pe sistemul
de transport din spate este
permisă numai dacă sistemul este fixat corect. Dacă sistemul de
transport din spate nu este fixat
corect, nu instalaţi niciun obiect şi
împingeţi înapoi sistemul. Apelaţi
la un atelier service autorizat
pentru asistenţă.

Depozitarea57
Deplierea luminii plăcuţei de
înmatriculare
Ridicaţi lumina plăcuţei de
înmatriculare şi pliaţi-o înspre înapoi.
Desfaceţi lămpile de poziţie
Rotiţi balamalele ambelor lumini de
poziţie spate până la capăt.
Rotiţi ambele lumini de poziţie din
spate până la capăt.
Desfaceţi degajarea roţii
Demontaţi chinga şi rabataţi spre
exterior degajarea roţii.

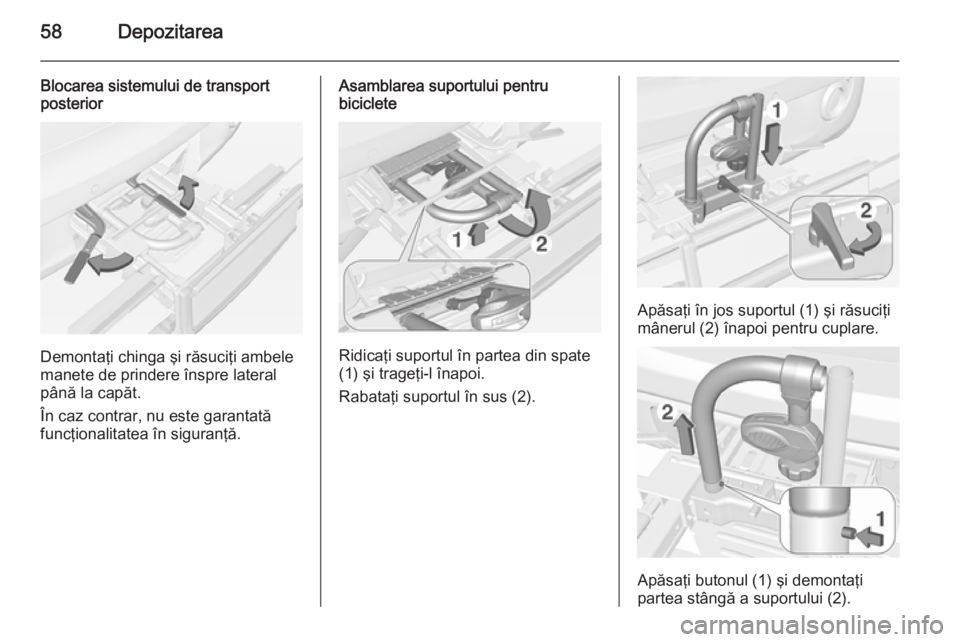

58Depozitarea
Blocarea sistemului de transport
posterior
Demontaţi chinga şi răsuciţi ambele
manete de prindere înspre lateral
până la capăt.
În caz contrar, nu este garantată
funcţionalitatea în siguranţă.
Asamblarea suportului pentru
biciclete
Ridicaţi suportul în partea din spate
(1) şi trageţi-l înapoi.
Rabataţi suportul în sus (2).
Apăsaţi în jos suportul (1) şi răsuciţi
mânerul (2) înapoi pentru cuplare.
Apăsaţi butonul (1) şi demontaţi
partea stângă a suportului (2).
