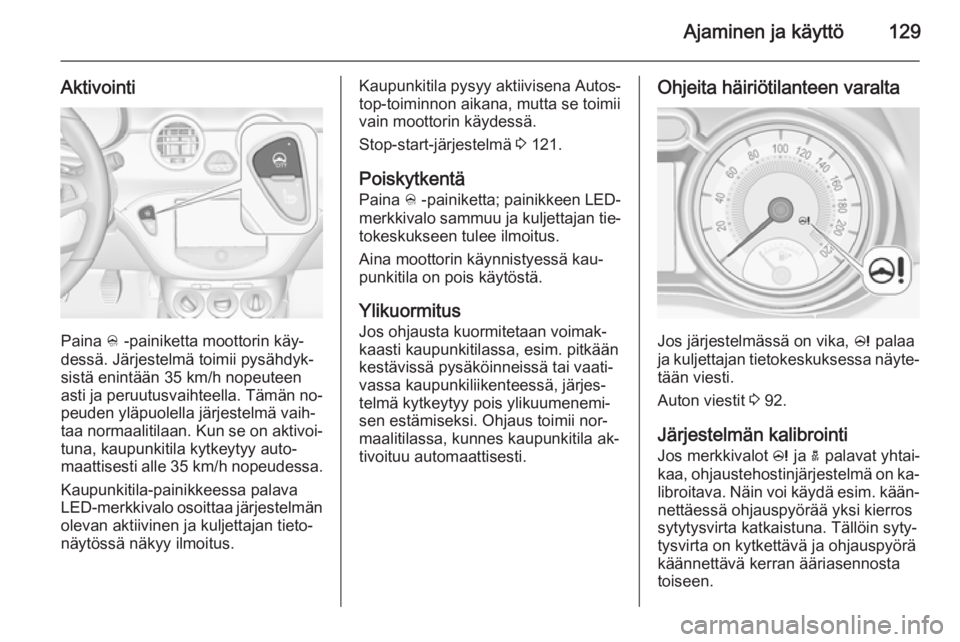

Ajaminen ja käyttö129
Aktivointi
Paina B -painiketta moottorin käy‐
dessä. Järjestelmä toimii pysähdyk‐
sistä enintään 35 km/h nopeuteen asti ja peruutusvaihteella. Tämän no‐
peuden yläpuolella järjestelmä vaih‐
taa normaalitilaan. Kun se on aktivoi‐
tuna, kaupunkitila kytkeytyy auto‐
maattisesti alle 35 km/h nopeudessa.
Kaupunkitila-painikkeessa palava
LED-merkkivalo osoittaa järjestelmän olevan aktiivinen ja kuljettajan tieto‐
näytössä näkyy ilmoitus.
Kaupunkitila pysyy aktiivisena Autos‐
top-toiminnon aikana, mutta se toimii
vain moottorin käydessä.
Stop-start-järjestelmä 3 121.
Poiskytkentä Paina B -painiketta; painikkeen LED-
merkkivalo sammuu ja kuljettajan tie‐
tokeskukseen tulee ilmoitus.
Aina moottorin käynnistyessä kau‐
punkitila on pois käytöstä.
Ylikuormitus
Jos ohjausta kuormitetaan voimak‐ kaasti kaupunkitilassa, esim. pitkään kestävissä pysäköinneissä tai vaati‐
vassa kaupunkiliikenteessä, järjes‐
telmä kytkeytyy pois ylikuumenemi‐
sen estämiseksi. Ohjaus toimii nor‐
maalitilassa, kunnes kaupunkitila ak‐
tivoituu automaattisesti.Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, c palaa
ja kuljettajan tietokeskuksessa näyte‐ tään viesti.
Auton viestit 3 92.
Järjestelmän kalibrointi
Jos merkkivalot c ja a palavat yhtai‐
kaa, ohjaustehostinjärjestelmä on ka‐
libroitava. Näin voi käydä esim. kään‐
nettäessä ohjauspyörää yksi kierros
sytytysvirta katkaistuna. Tällöin syty‐
tysvirta on kytkettävä ja ohjauspyörä
käännettävä kerran ääriasennosta
toiseen.

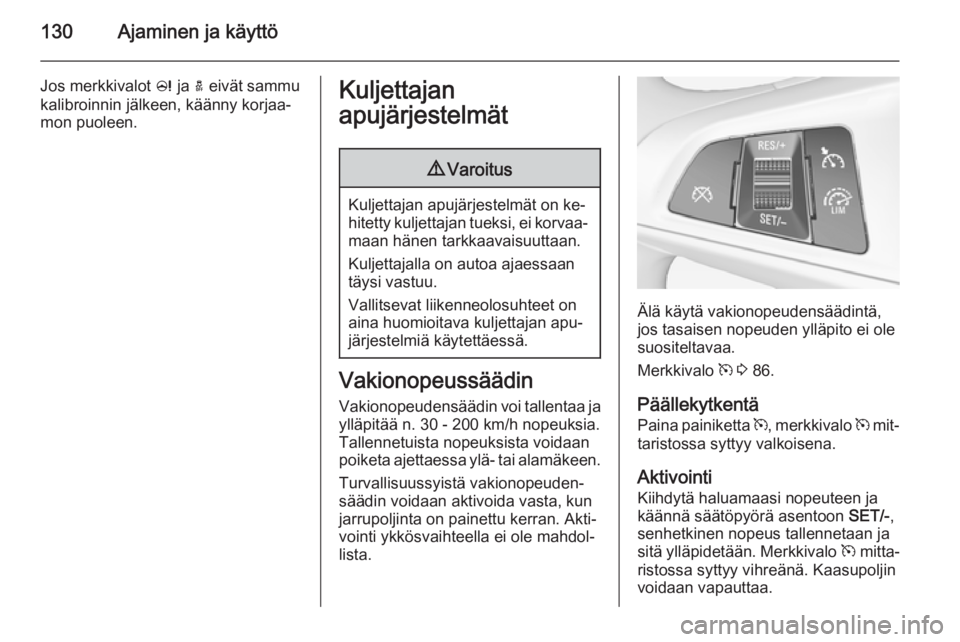

130Ajaminen ja käyttö
Jos merkkivalot c ja a eivät sammu
kalibroinnin jälkeen, käänny korjaa‐
mon puoleen.Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan hänen tarkkaavaisuuttaan.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja
ylläpitää n. 30 - 200 km/h nopeuksia.
Tallennetuista nopeuksista voidaan
poiketa ajettaessa ylä- tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole
suositeltavaa.
Merkkivalo m 3 86.
Päällekytkentä
Paina painiketta m, merkkivalo m mit‐
taristossa syttyy valkoisena.
Aktivointi
Kiihdytä haluamaasi nopeuteen ja käännä säätöpyörä asentoon SET/-,
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Kaasupoljin
voidaan vapauttaa.

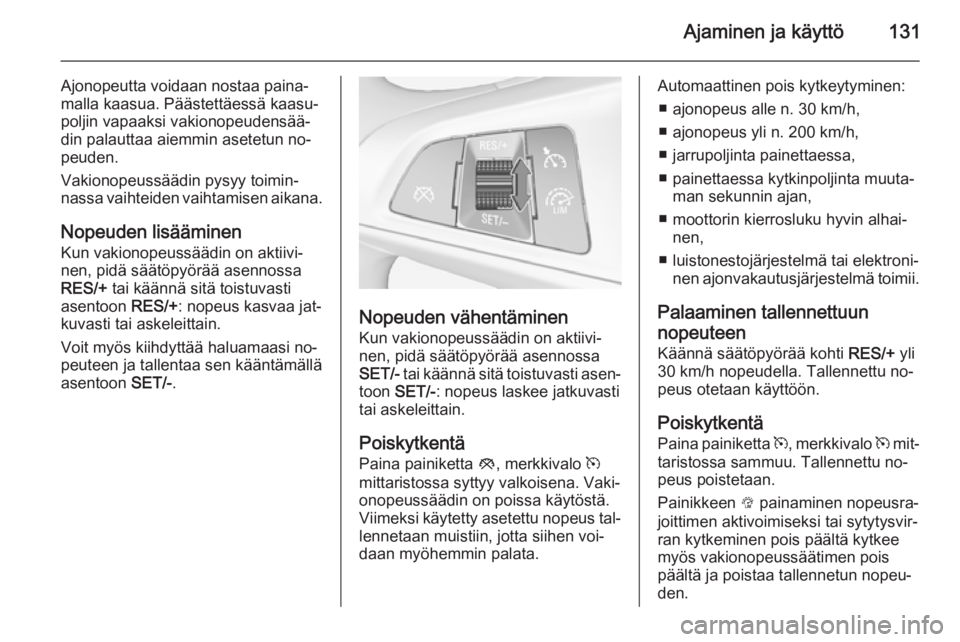

Ajaminen ja käyttö131
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun no‐
peuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.
Nopeuden lisääminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa jat‐
kuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi no‐
peuteen ja tallentaa sen kääntämällä
asentoon SET/-.
Nopeuden vähentäminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Poiskytkentä
Paina painiketta y, merkkivalo m
mittaristossa syttyy valkoisena. Vaki‐
onopeussäädin on poissa käytöstä.
Viimeksi käytetty asetettu nopeus tal‐ lennetaan muistiin, jotta siihen voi‐
daan myöhemmin palata.
Automaattinen pois kytkeytyminen:
■ ajonopeus alle n. 30 km/h,
■ ajonopeus yli n. 200 km/h,
■ jarrupoljinta painettaessa,
■ painettaessa kytkinpoljinta muuta‐ man sekunnin ajan,
■ moottorin kierrosluku hyvin alhai‐ nen,
■ luistonestojärjestelmä tai elektroni‐ nen ajonvakautusjärjestelmä toimii.
Palaaminen tallennettuun
nopeuteen
Käännä säätöpyörää kohti RES/+ yli
30 km/h nopeudella. Tallennettu no‐
peus otetaan käyttöön.
Poiskytkentä
Paina painiketta m, merkkivalo m mit‐
taristossa sammuu. Tallennettu no‐
peus poistetaan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐
den.

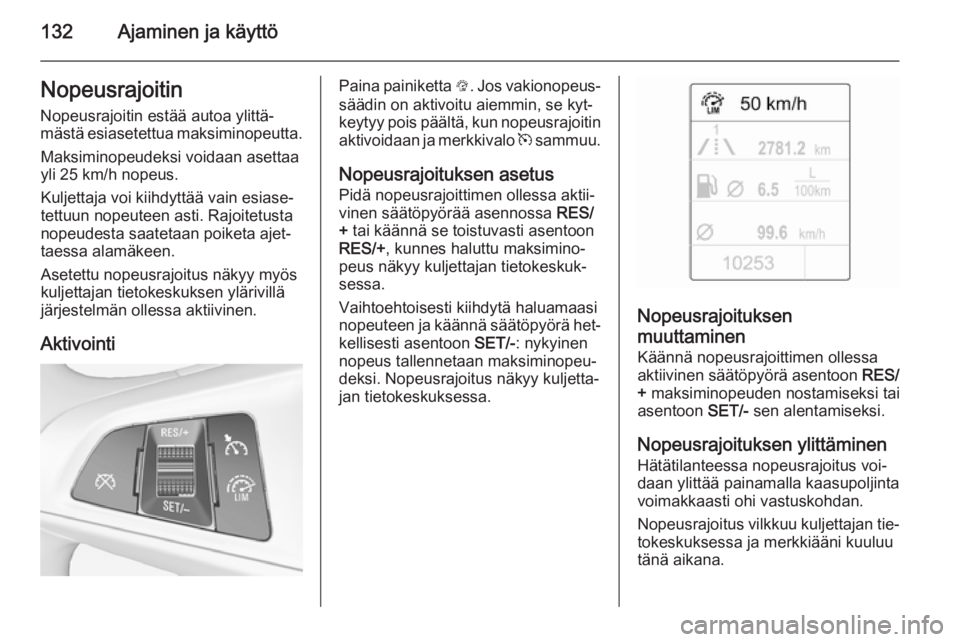

132Ajaminen ja käyttöNopeusrajoitinNopeusrajoitin estää autoa ylittä‐
mästä esiasetettua maksiminopeutta.
Maksiminopeudeksi voidaan asettaa
yli 25 km/h nopeus.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös
kuljettajan tietokeskuksen ylärivillä
järjestelmän ollessa aktiivinen.
AktivointiPaina painiketta L. Jos vakionopeus‐
säädin on aktivoitu aiemmin, se kyt‐
keytyy pois päältä, kun nopeusrajoitin aktivoidaan ja merkkivalo m sammuu.
Nopeusrajoituksen asetus
Pidä nopeusrajoittimen ollessa aktii‐
vinen säätöpyörää asennossa RES/
+ tai käännä se toistuvasti asentoon
RES/+ , kunnes haluttu maksimino‐
peus näkyy kuljettajan tietokeskuk‐
sessa.
Vaihtoehtoisesti kiihdytä haluamaasi
nopeuteen ja käännä säätöpyörä het‐ kellisesti asentoon SET/-: nykyinen
nopeus tallennetaan maksiminopeu‐ deksi. Nopeusrajoitus näkyy kuljetta‐
jan tietokeskuksessa.
Nopeusrajoituksen
muuttaminen
Käännä nopeusrajoittimen ollessa
aktiivinen säätöpyörä asentoon RES/
+ maksiminopeuden nostamiseksi tai
asentoon SET/- sen alentamiseksi.
Nopeusrajoituksen ylittäminen
Hätätilanteessa nopeusrajoitus voi‐
daan ylittää painamalla kaasupoljinta
voimakkaasti ohi vastuskohdan.
Nopeusrajoitus vilkkuu kuljettajan tie‐ tokeskuksessa ja merkkiääni kuuluu
tänä aikana.

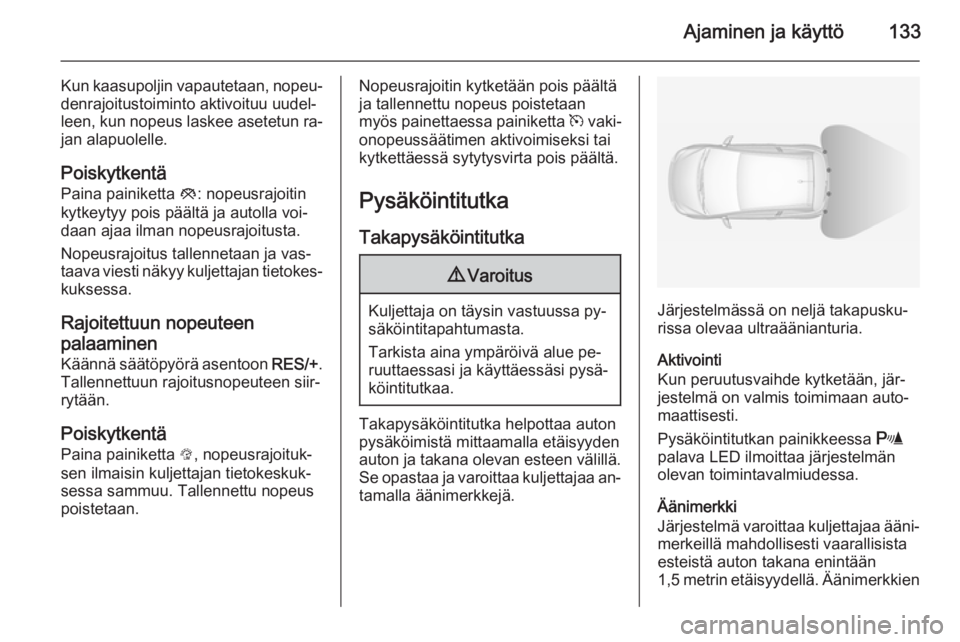

Ajaminen ja käyttö133
Kun kaasupoljin vapautetaan, nopeu‐denrajoitustoiminto aktivoituu uudel‐
leen, kun nopeus laskee asetetun ra‐ jan alapuolelle.
Poiskytkentä
Paina painiketta y: nopeusrajoitin
kytkeytyy pois päältä ja autolla voi‐
daan ajaa ilman nopeusrajoitusta.
Nopeusrajoitus tallennetaan ja vas‐
taava viesti näkyy kuljettajan tietokes‐
kuksessa.
Rajoitettuun nopeuteen
palaaminen Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.
Poiskytkentä Paina painiketta L, nopeusrajoituk‐
sen ilmaisin kuljettajan tietokeskuk‐
sessa sammuu. Tallennettu nopeus poistetaan.Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa painiketta m vaki‐
onopeussäätimen aktivoimiseksi tai kytkettäessä sytytysvirta pois päältä.
Pysäköintitutka Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi ja käyttäessäsi pysä‐
köintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa an‐ tamalla äänimerkkejä.
Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Aktivointi
Kun peruutusvaihde kytketään, jär‐
jestelmä on valmis toimimaan auto‐
maattisesti.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä mahdollisesti vaarallisista
esteistä auton takana enintään
1,5 metrin etäisyydellä. Äänimerkkien

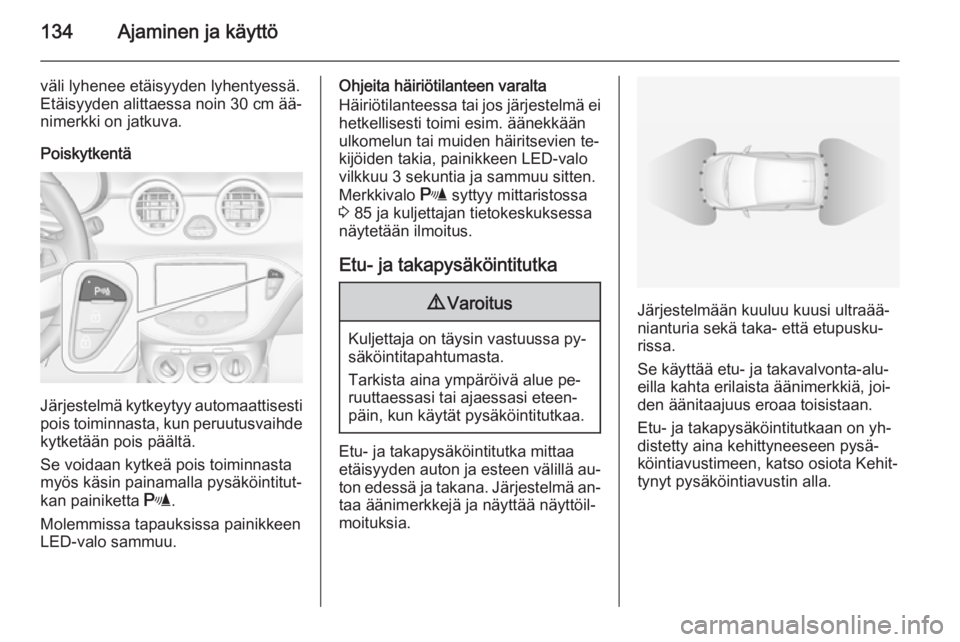

134Ajaminen ja käyttö
väli lyhenee etäisyyden lyhentyessä.
Etäisyyden alittaessa noin 30 cm ää‐ nimerkki on jatkuva.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Molemmissa tapauksissa painikkeen
LED-valo sammuu.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien te‐
kijöiden takia, painikkeen LED-valo
vilkkuu 3 sekuntia ja sammuu sitten.
Merkkivalo r syttyy mittaristossa
3 85 ja kuljettajan tietokeskuksessa
näytetään ilmoitus.
Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi tai ajaessasi eteen‐
päin, kun käytät pysäköintitutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä au‐
ton edessä ja takana. Järjestelmä an‐ taa äänimerkkejä ja näyttää näyttöil‐
moituksia.
Järjestelmään kuuluu kuusi ultraää‐
nianturia sekä taka- että etupusku‐
rissa.
Se käyttää etu- ja takavalvonta-alu‐
eilla kahta erilaista äänimerkkiä, joi‐
den äänitaajuus eroaa toisistaan.
Etu- ja takapysäköintitutkaan on yh‐
distetty aina kehittyneeseen pysä‐
köintiavustimeen, katso osiota Kehit‐
tynyt pysäköintiavustin alla.

Ajaminen ja käyttö135

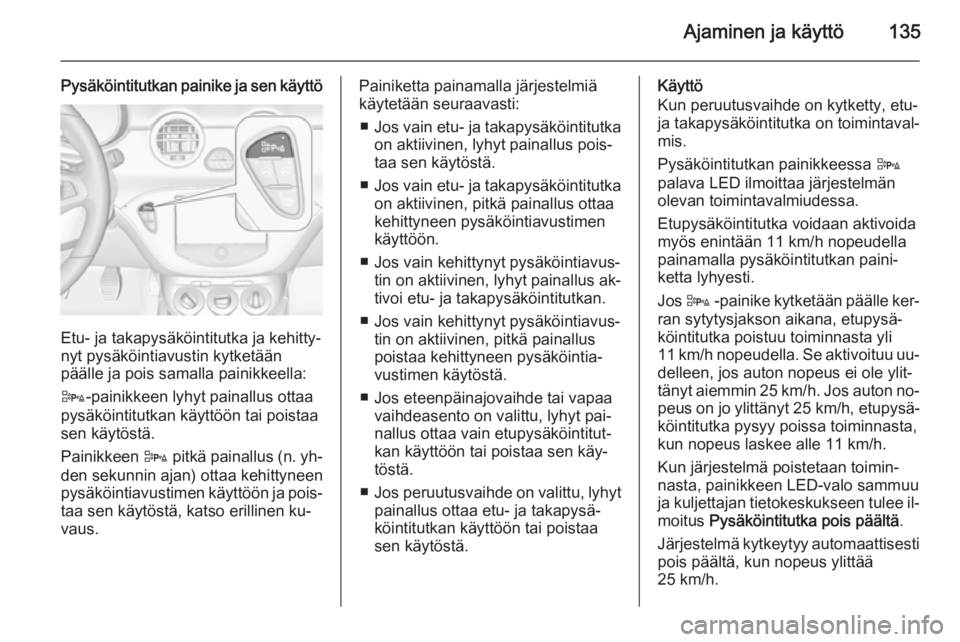

Pysäköintitutkan painike ja sen käyttö
Etu- ja takapysäköintitutka ja kehitty‐
nyt pysäköintiavustin kytketään
päälle ja pois samalla painikkeella:
D -painikkeen lyhyt painallus ottaa
pysäköintitutkan käyttöön tai poistaa
sen käytöstä.
Painikkeen D pitkä painallus (n. yh‐
den sekunnin ajan) ottaa kehittyneen pysäköintiavustimen käyttöön ja pois‐
taa sen käytöstä, katso erillinen ku‐
vaus.
Painiketta painamalla järjestelmiä
käytetään seuraavasti:
■ Jos vain etu- ja takapysäköintitutka
on aktiivinen, lyhyt painallus pois‐
taa sen käytöstä.
■ Jos vain etu- ja takapysäköintitutka
on aktiivinen, pitkä painallus ottaa
kehittyneen pysäköintiavustimen
käyttöön.
■ Jos vain kehittynyt pysäköintiavus‐ tin on aktiivinen, lyhyt painallus ak‐
tivoi etu- ja takapysäköintitutkan.
■ Jos vain kehittynyt pysäköintiavus‐ tin on aktiivinen, pitkä painallus
poistaa kehittyneen pysäköintia‐
vustimen käytöstä.
■ Jos eteenpäinajovaihde tai vapaa vaihdeasento on valittu, lyhyt pai‐
nallus ottaa vain etupysäköintitut‐
kan käyttöön tai poistaa sen käy‐
töstä.
■ Jos peruutusvaihde on valittu, lyhyt
painallus ottaa etu- ja takapysä‐
köintitutkan käyttöön tai poistaa
sen käytöstä.Käyttö
Kun peruutusvaihde on kytketty, etu-
ja takapysäköintitutka on toimintaval‐
mis.
Pysäköintitutkan painikkeessa D
palava LED ilmoittaa järjestelmän
olevan toimintavalmiudessa.
Etupysäköintitutka voidaan aktivoida
myös enintään 11 km/h nopeudella
painamalla pysäköintitutkan paini‐
ketta lyhyesti.
Jos D -painike kytketään päälle ker‐
ran sytytysjakson aikana, etupysä‐
köintitutka poistuu toiminnasta yli
11 km/h nopeudella. Se aktivoituu uu‐ delleen, jos auton nopeus ei ole ylit‐
tänyt aiemmin 25 km/h. Jos auton no‐ peus on jo ylittänyt 25 km/h, etupysä‐
köintitutka pysyy poissa toiminnasta,
kun nopeus laskee alle 11 km/h.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja kuljettajan tietokeskukseen tulee il‐
moitus Pysäköintitutka pois päältä .
Järjestelmä kytkeytyy automaattisesti pois päältä, kun nopeus ylittää
25 km/h.

136Ajaminen ja käyttö
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä mahdollisesti vaarallisistaesteistä auton takana enintään
1,5 metrin ja edessä enintään
1,2 metrin etäisyydellä. Riippuen
siitä, kumpi auton puoli on lähempänä
estettä, autossa kuuluu varoitussig‐
naaleja vastaavalla puolella. Ääni‐
merkkien väli lyhenee etäisyyden ly‐
hentyessä. Etäisyyden ollessa alle
noin 30 cm äänimerkki on jatkuva.
Lisäksi etäisyys esteisiin näytetään
kuljettajan tietokeskuksessa 3 87 tai,
varustelusta riippuen, värillisessä in‐
fonäytössä 3 90.Kuljettajan tietokeskuksessa etäisyys
edessä ja takana olevaan esteeseen
näytetään muuttuvilla etäisyysvii‐
voilla.
Värillisessä infonäytössä etäisyys
näytetään auton edessä tai takana
olevina värillisinä vyöhykkeinä.
Kuljettajan tietokeskuksessa näkyvä
etäisyys voi poistua näkyvistä, jos
esiin tulee tärkeämpi viesti. Kun viesti on kuitattu painamalla suuntavilkku‐
vivun SET/CLR -painiketta, etäisyy‐
den ilmoitus tulee jälleen näyttöön.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei
hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien te‐
kijöiden takia, painikkeen LED-valo
vilkkuu 3 sekuntia ja sammuu sitten.
Merkkivalo r syttyy mittaristossa
3 85 ja kuljettajan tietokeskuksessa
näytetään ilmoitus.
Auton viestit 3 92.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa jär‐
jestelmän ehdottaman pysäköinti‐
paikan hyväksymisestä ja pysä‐
köintitapahtumasta.
Tarkista aina ympäröivä alue kaik‐ kiin suuntiin, kun käytät kehitty‐
nyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti auton suuntaiseen tai kohtisuoraan pysäköintipaikkaan.

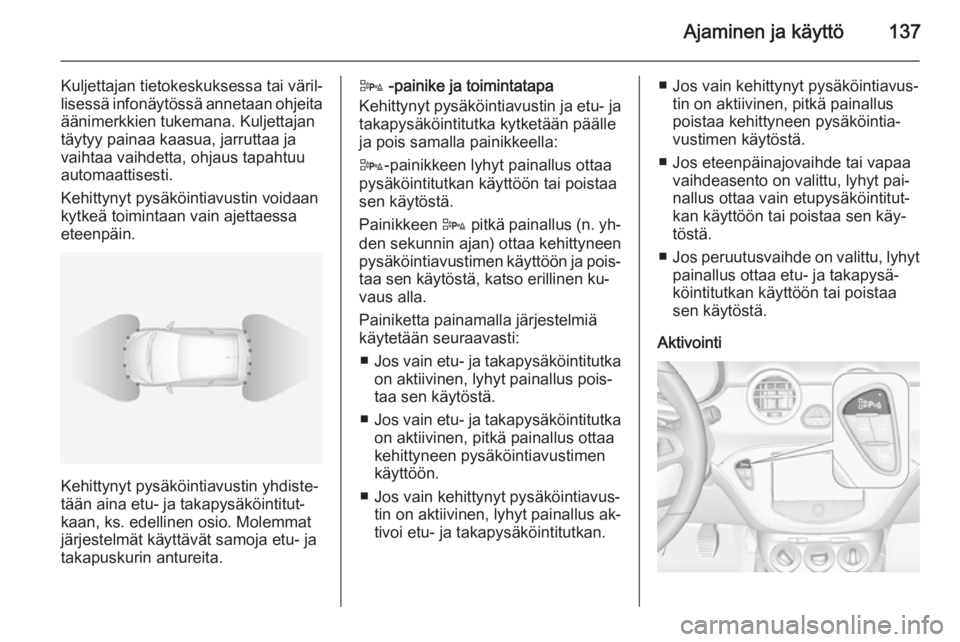

Ajaminen ja käyttö137
Kuljettajan tietokeskuksessa tai väril‐
lisessä infonäytössä annetaan ohjeita äänimerkkien tukemana. Kuljettajan
täytyy painaa kaasua, jarruttaa ja
vaihtaa vaihdetta, ohjaus tapahtuu
automaattisesti.
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa eteenpäin.
Kehittynyt pysäköintiavustin yhdiste‐
tään aina etu- ja takapysäköintitut‐
kaan, ks. edellinen osio. Molemmat
järjestelmät käyttävät samoja etu- ja
takapuskurin antureita.
D -painike ja toimintatapa
Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka kytketään päälleja pois samalla painikkeella:
D -painikkeen lyhyt painallus ottaa
pysäköintitutkan käyttöön tai poistaa sen käytöstä.
Painikkeen D pitkä painallus (n. yh‐
den sekunnin ajan) ottaa kehittyneen
pysäköintiavustimen käyttöön ja pois‐
taa sen käytöstä, katso erillinen ku‐
vaus alla.
Painiketta painamalla järjestelmiä
käytetään seuraavasti:
■ Jos vain etu- ja takapysäköintitutka
on aktiivinen, lyhyt painallus pois‐
taa sen käytöstä.
■ Jos vain etu- ja takapysäköintitutka
on aktiivinen, pitkä painallus ottaa
kehittyneen pysäköintiavustimen
käyttöön.
■ Jos vain kehittynyt pysäköintiavus‐ tin on aktiivinen, lyhyt painallus ak‐
tivoi etu- ja takapysäköintitutkan.■ Jos vain kehittynyt pysäköintiavus‐ tin on aktiivinen, pitkä painallus
poistaa kehittyneen pysäköintia‐
vustimen käytöstä.
■ Jos eteenpäinajovaihde tai vapaa vaihdeasento on valittu, lyhyt pai‐
nallus ottaa vain etupysäköintitut‐
kan käyttöön tai poistaa sen käy‐
töstä.
■ Jos peruutusvaihde on valittu, lyhyt
painallus ottaa etu- ja takapysä‐
köintitutkan käyttöön tai poistaa
sen käytöstä.
Aktivointi

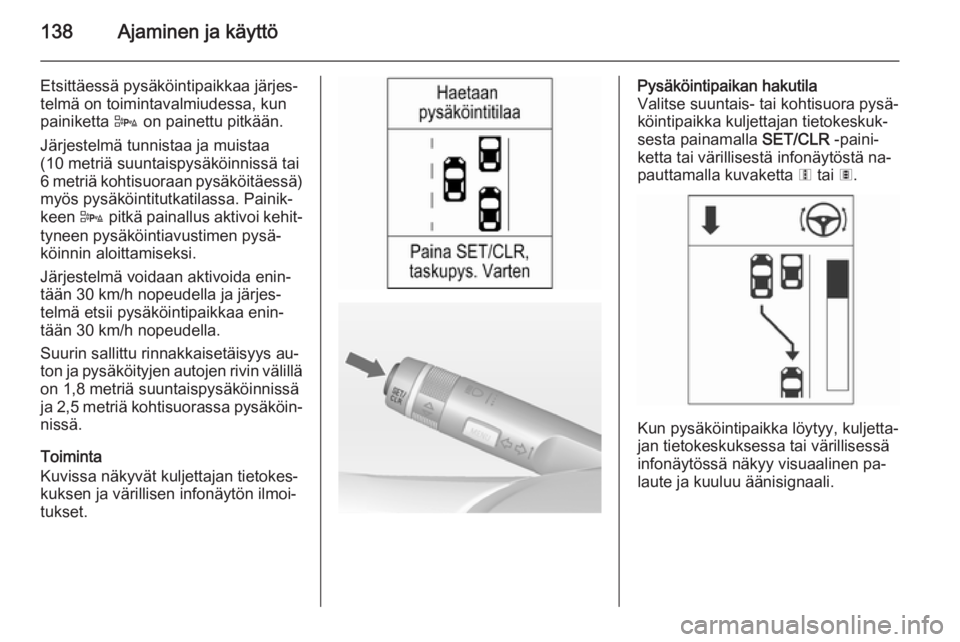

138Ajaminen ja käyttö
Etsittäessä pysäköintipaikkaa järjes‐
telmä on toimintavalmiudessa, kun
painiketta D on painettu pitkään.
Järjestelmä tunnistaa ja muistaa
(10 metriä suuntaispysäköinnissä tai 6 metriä kohtisuoraan pysäköitäessä)
myös pysäköintitutkatilassa. Painik‐
keen D pitkä painallus aktivoi kehit‐
tyneen pysäköintiavustimen pysä‐
köinnin aloittamiseksi.
Järjestelmä voidaan aktivoida enin‐
tään 30 km/h nopeudella ja järjes‐
telmä etsii pysäköintipaikkaa enin‐ tään 30 km/h nopeudella.
Suurin sallittu rinnakkaisetäisyys au‐
ton ja pysäköityjen autojen rivin välillä on 1,8 metriä suuntaispysäköinnissä
ja 2,5 metriä kohtisuorassa pysäköin‐ nissä.
Toiminta
Kuvissa näkyvät kuljettajan tietokes‐
kuksen ja värillisen infonäytön ilmoi‐
tukset.Pysäköintipaikan hakutila
Valitse suuntais- tai kohtisuora pysä‐
köintipaikka kuljettajan tietokeskuk‐
sesta painamalla SET/CLR -paini‐
ketta tai värillisestä infonäytöstä na‐
pauttamalla kuvaketta 6 tai 7.
Kun pysäköintipaikka löytyy, kuljetta‐
jan tietokeskuksessa tai värillisessä
infonäytössä näkyy visuaalinen pa‐
laute ja kuuluu äänisignaali.
