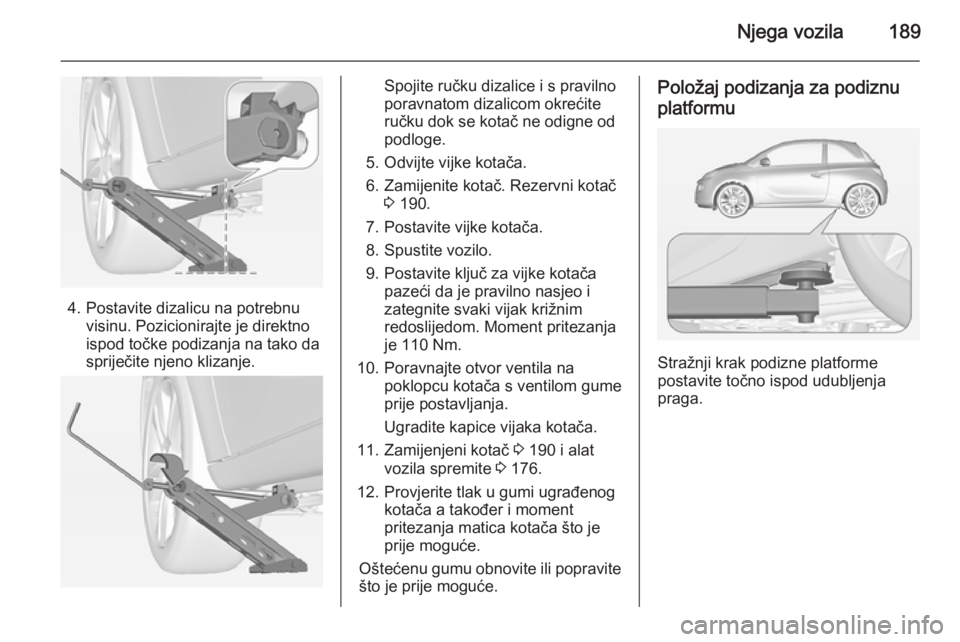

Njega vozila189
4. Postavite dizalicu na potrebnuvisinu. Pozicionirajte je direktno
ispod točke podizanja na tako da
spriječite njeno klizanje.
Spojite ručku dizalice i s pravilno
poravnatom dizalicom okrećite
ručku dok se kotač ne odigne od
podloge.
5. Odvijte vijke kotača.
6. Zamijenite kotač. Rezervni kotač 3 190.
7. Postavite vijke kotača.
8. Spustite vozilo.
9. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaki vijak križnim
redoslijedom. Moment pritezanja
je 110 Nm.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice vijaka kotača.
11. Zamijenjeni kotač 3 190 i alat
vozila spremite 3 176.
12. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.Položaj podizanja za podiznu
platformu
Stražnji krak podizne platforme
postavite točno ispod udubljenja
praga.

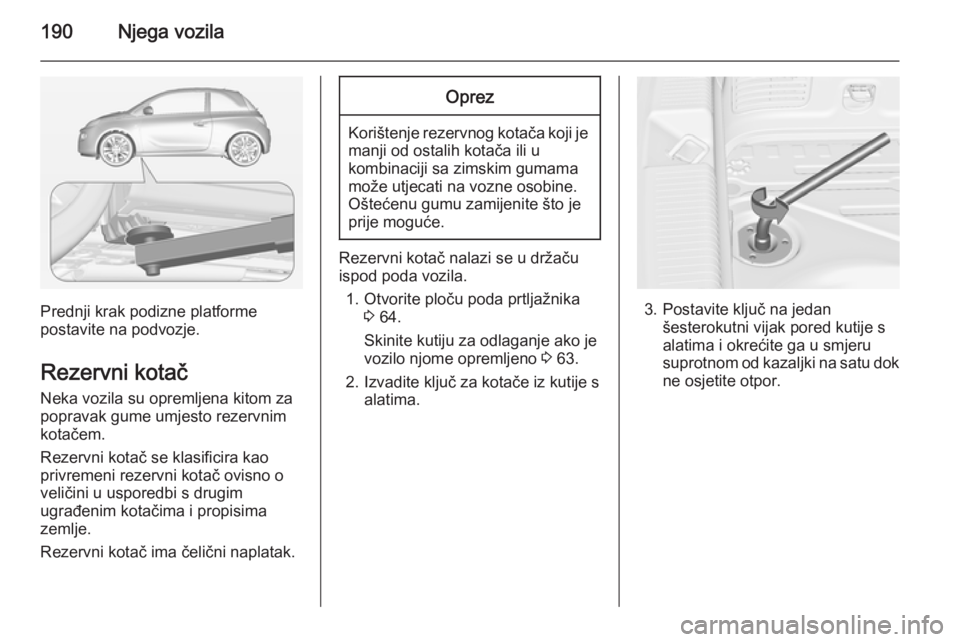

190Njega vozila
Prednji krak podizne platforme
postavite na podvozje.
Rezervni kotač
Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Rezervni kotač se klasificira kao
privremeni rezervni kotač ovisno o
veličini u usporedbi s drugim
ugrađenim kotačima i propisima
zemlje.
Rezervni kotač ima čelični naplatak.
Oprez
Korištenje rezervnog kotača koji je manji od ostalih kotača ili u
kombinaciji sa zimskim gumama
može utjecati na vozne osobine.
Oštećenu gumu zamijenite što je
prije moguće.
Rezervni kotač nalazi se u držaču
ispod poda vozila.
1. Otvorite ploču poda prtljažnika 3 64.
Skinite kutiju za odlaganje ako je vozilo njome opremljeno 3 63.
2. Izvadite ključ za kotače iz kutije s alatima.
3. Postavite ključ na jedan šesterokutni vijak pored kutije s
alatima i okrećite ga u smjeru
suprotnom od kazaljki na satu dok
ne osjetite otpor.

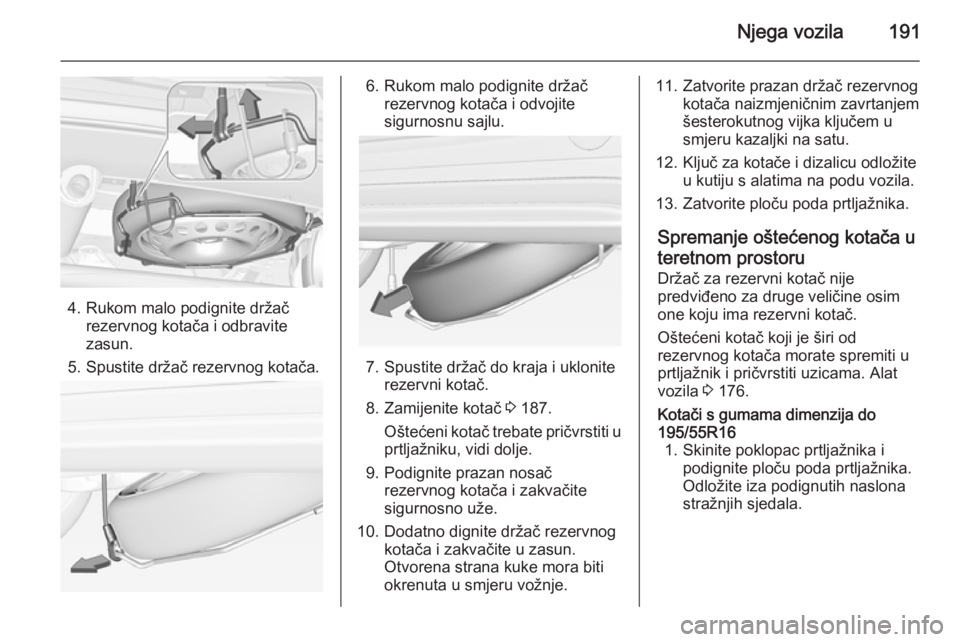

Njega vozila191
4. Rukom malo podignite držačrezervnog kotača i odbravite
zasun.
5. Spustite držač rezervnog kotača.
6. Rukom malo podignite držač rezervnog kotača i odvojite
sigurnosnu sajlu.
7. Spustite držač do kraja i uklonite rezervni kotač.
8. Zamijenite kotač 3 187.
Oštećeni kotač trebate pričvrstiti u
prtljažniku, vidi dolje.
9. Podignite prazan nosač rezervnog kotača i zakvačite
sigurnosno uže.
10. Dodatno dignite držač rezervnog kotača i zakvačite u zasun.
Otvorena strana kuke mora biti
okrenuta u smjeru vožnje.
11. Zatvorite prazan držač rezervnog kotača naizmjeničnim zavrtanjem
šesterokutnog vijka ključem u
smjeru kazaljki na satu.
12. Ključ za kotače i dizalicu odložite u kutiju s alatima na podu vozila.
13. Zatvorite ploču poda prtljažnika.
Spremanje oštećenog kotača u
teretnom prostoru Držač za rezervni kotač nije
predviđeno za druge veličine osim
one koju ima rezervni kotač.
Oštećeni kotač koji je širi od
rezervnog kotača morate spremiti u prtljažnik i pričvrstiti uzicama. Alat
vozila 3 176.Kotači s gumama dimenzija do
195/55R16 1. Skinite poklopac prtljažnika i podignite ploču poda prtljažnika.
Odložite iza podignutih naslona
stražnjih sjedala.

192Njega vozila
2. Odvijte leptir maticu i uklonitekutiju s alatima.
3. Postavite oštećeni kotač uspravno u kutiju s alatima,
okrenut prema naprijed.4. Izvadite traku 1 iz kutije s alatima
i postavite kraj petlje trake kroz
desnu ušicu za učvršćenje tereta.
5. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu.6. Traku provucite kroz krakove kotača kao što je prikazano naslici.
7. Kuku zakačite za lijevu ušicu za učvršćenje.
8. Zategnite traku i učvrstite je koristeći kopču.

Njega vozila193
9. Kutiju s alatima postavite unutarkotača i učvrstite je trakom 2 koju
ste umetnuli kroz dvije žbice kotača.
Kotači s gumama dimenzija većih od
195/55R16 1. Preklopite naslone stražnjih sjedala 3 62.
2. Uklonite traku 1 iz kutije s alatima.
3. Oštećeni kotač postavite tako da vanjsku stranu okrenete prema
dolje u prtljažniku.
4. Izvadite traku 1 i postavite kraj
petlje trake kroz desnu ušicu za
učvršćenje tereta.
5. Kraj trake s kukom provucite kroz omču i povucite je, dok se traka
sigurno ne učvrsti za ušicu.
6. Traku provucite kroz krakove kotača kao što je prikazano na
slici.
7. Kuku zakačite za lijevu ušicu za učvršćenje.
8. Zategnite traku i učvrstite je koristeći kopču.

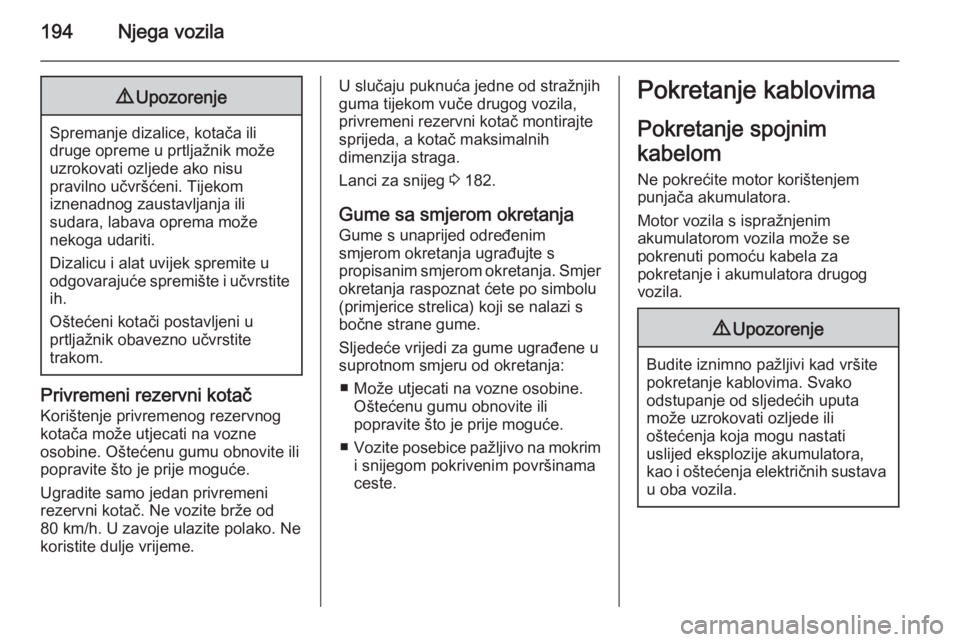

194Njega vozila9Upozorenje
Spremanje dizalice, kotača ili
druge opreme u prtljažnik može
uzrokovati ozljede ako nisu
pravilno učvršćeni. Tijekom
iznenadnog zaustavljanja ili
sudara, labava oprema može
nekoga udariti.
Dizalicu i alat uvijek spremite u
odgovarajuće spremište i učvrstite ih.
Oštećeni kotači postavljeni u
prtljažnik obavezno učvrstite
trakom.
Privremeni rezervni kotač
Korištenje privremenog rezervnog
kotača može utjecati na vozne
osobine. Oštećenu gumu obnovite ili
popravite što je prije moguće.
Ugradite samo jedan privremeni
rezervni kotač. Ne vozite brže od
80 km/h. U zavoje ulazite polako. Ne
koristite dulje vrijeme.
U slučaju puknuća jedne od stražnjih
guma tijekom vuče drugog vozila,
privremeni rezervni kotač montirajte sprijeda, a kotač maksimalnih
dimenzija straga.
Lanci za snijeg 3 182.
Gume sa smjerom okretanja Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s
bočne strane gume.
Sljedeće vrijedi za gume ugrađene u
suprotnom smjeru od okretanja:
■ Može utjecati na vozne osobine. Oštećenu gumu obnovite ili
popravite što je prije moguće.
■ Vozite posebice pažljivo na mokrim
i snijegom pokrivenim površinama
ceste.Pokretanje kablovima
Pokretanje spojnim
kabelom
Ne pokrećite motor korištenjem
punjača akumulatora.
Motor vozila s ispražnjenim
akumulatorom vozila može se
pokrenuti pomoću kabela za
pokretanje i akumulatora drugog
vozila.9 Upozorenje
Budite iznimno pažljivi kad vršite
pokretanje kablovima. Svako
odstupanje od sljedećih uputa
može uzrokovati ozljede ili
oštećenja koja mogu nastati
uslijed eksplozije akumulatora,
kao i oštećenja električnih sustava u oba vozila.

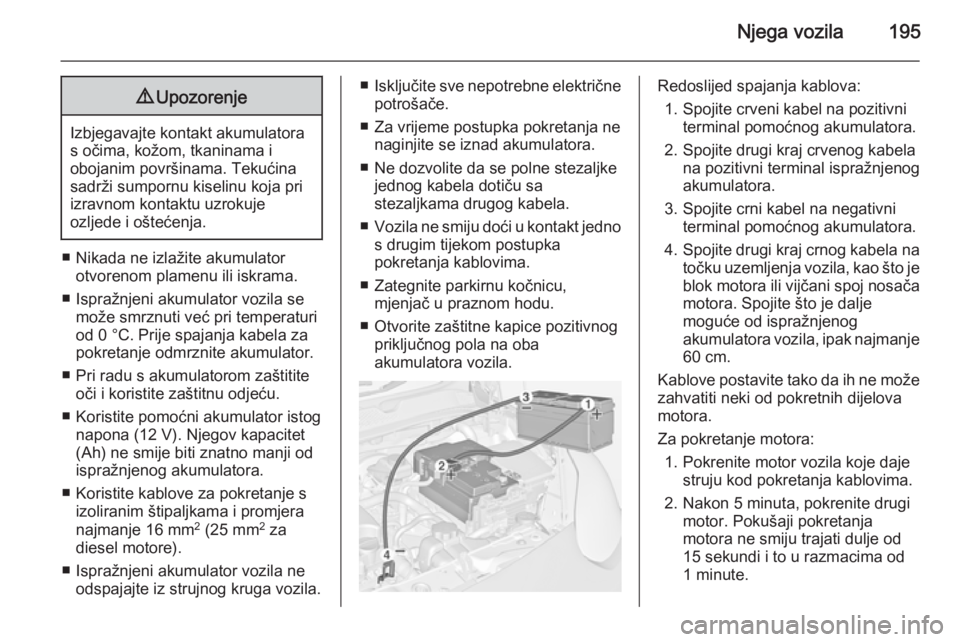

Njega vozila1959Upozorenje
Izbjegavajte kontakt akumulatora
s očima, kožom, tkaninama i
obojanim površinama. Tekućina sadrži sumpornu kiselinu koja pri
izravnom kontaktu uzrokuje
ozljede i oštećenja.
■ Nikada ne izlažite akumulator otvorenom plamenu ili iskrama.
■ Ispražnjeni akumulator vozila se može smrznuti već pri temperaturi
od 0 °C. Prije spajanja kabela za
pokretanje odmrznite akumulator.
■ Pri radu s akumulatorom zaštitite oči i koristite zaštitnu odjeću.
■ Koristite pomoćni akumulator istog napona (12 V). Njegov kapacitet
(Ah) ne smije biti znatno manji od
ispražnjenog akumulatora.
■ Koristite kablove za pokretanje s izoliranim štipaljkama i promjera
najmanje 16 mm 2
(25 mm 2
za
diesel motore).
■ Ispražnjeni akumulator vozila ne odspajajte iz strujnog kruga vozila.
■ Isključite sve nepotrebne električne
potrošače.
■ Za vrijeme postupka pokretanja ne naginjite se iznad akumulatora.
■ Ne dozvolite da se polne stezaljke jednog kabela dotiču sa
stezaljkama drugog kabela.
■ Vozila ne smiju doći u kontakt jedno
s drugim tijekom postupka
pokretanja kablovima.
■ Zategnite parkirnu kočnicu, mjenjač u praznom hodu.
■ Otvorite zaštitne kapice pozitivnog priključnog pola na oba
akumulatora vozila.Redoslijed spajanja kablova:
1. Spojite crveni kabel na pozitivni terminal pomoćnog akumulatora.
2. Spojite drugi kraj crvenog kabela na pozitivni terminal ispražnjenog
akumulatora.
3. Spojite crni kabel na negativni terminal pomoćnog akumulatora.
4. Spojite drugi kraj crnog kabela na
točku uzemljenja vozila, kao što je blok motora ili vijčani spoj nosača
motora. Spojite što je dalje
moguće od ispražnjenog
akumulatora vozila, ipak najmanje
60 cm.
Kablove postavite tako da ih ne može zahvatiti neki od pokretnih dijelova
motora.
Za pokretanje motora: 1. Pokrenite motor vozila koje daje struju kod pokretanja kablovima.
2. Nakon 5 minuta, pokrenite drugi motor. Pokušaji pokretanja
motora ne smiju trajati dulje od
15 sekundi i to u razmacima od
1 minute.

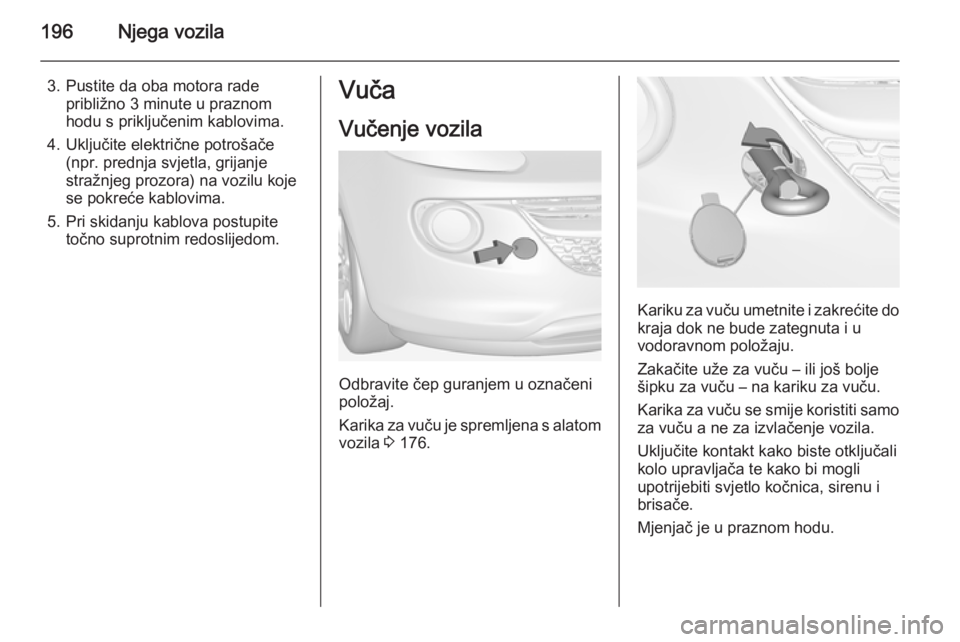

196Njega vozila
3. Pustite da oba motora radepribližno 3 minute u praznom
hodu s priključenim kablovima.
4. Uključite električne potrošače (npr. prednja svjetla, grijanje
stražnjeg prozora) na vozilu koje se pokreće kablovima.
5. Pri skidanju kablova postupite točno suprotnim redoslijedom.Vuča
Vučenje vozila
Odbravite čep guranjem u označeni
položaj.
Karika za vuču je spremljena s alatom vozila 3 176.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.
Uključite kontakt kako biste otključali
kolo upravljača te kako bi mogli
upotrijebiti svjetlo kočnica, sirenu i
brisače.
Mjenjač je u praznom hodu.

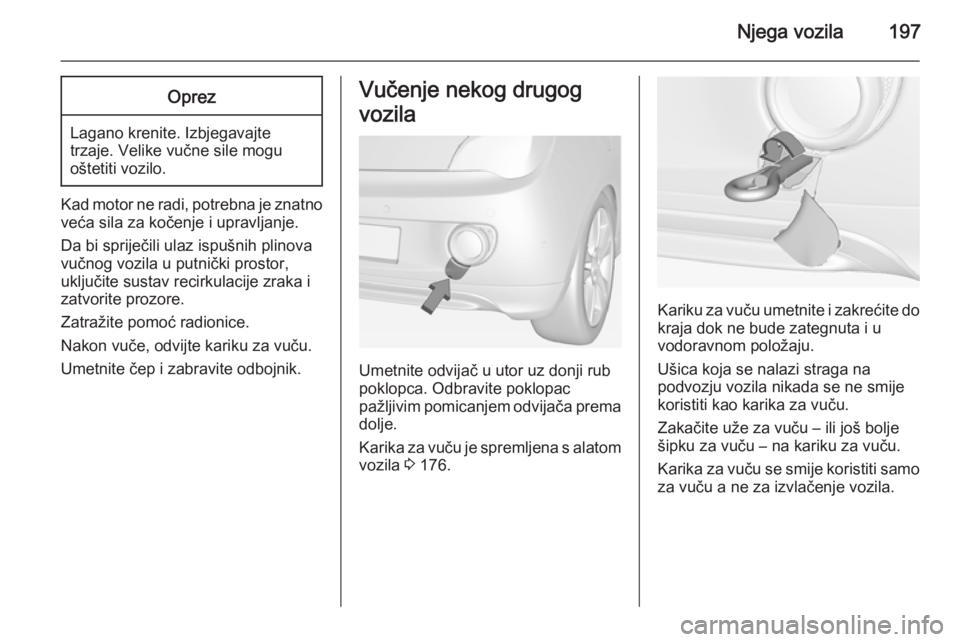

Njega vozila197Oprez
Lagano krenite. Izbjegavajtetrzaje. Velike vučne sile mogu
oštetiti vozilo.
Kad motor ne radi, potrebna je znatno veća sila za kočenje i upravljanje.
Da bi spriječili ulaz ispušnih plinova
vučnog vozila u putnički prostor,
uključite sustav recirkulacije zraka i
zatvorite prozore.
Zatražite pomoć radionice.
Nakon vuče, odvijte kariku za vuču.
Umetnite čep i zabravite odbojnik.
Vučenje nekog drugog
vozila
Umetnite odvijač u utor uz donji rub
poklopca. Odbravite poklopac
pažljivim pomicanjem odvijača prema
dolje.
Karika za vuču je spremljena s alatom vozila 3 176.
Kariku za vuču umetnite i zakrećite do
kraja dok ne bude zategnuta i u
vodoravnom položaju.
Ušica koja se nalazi straga na
podvozju vozila nikada se ne smije
koristiti kao karika za vuču.
Zakačite uže za vuču – ili još bolje
šipku za vuču – na kariku za vuču.
Karika za vuču se smije koristiti samo za vuču a ne za izvlačenje vozila.

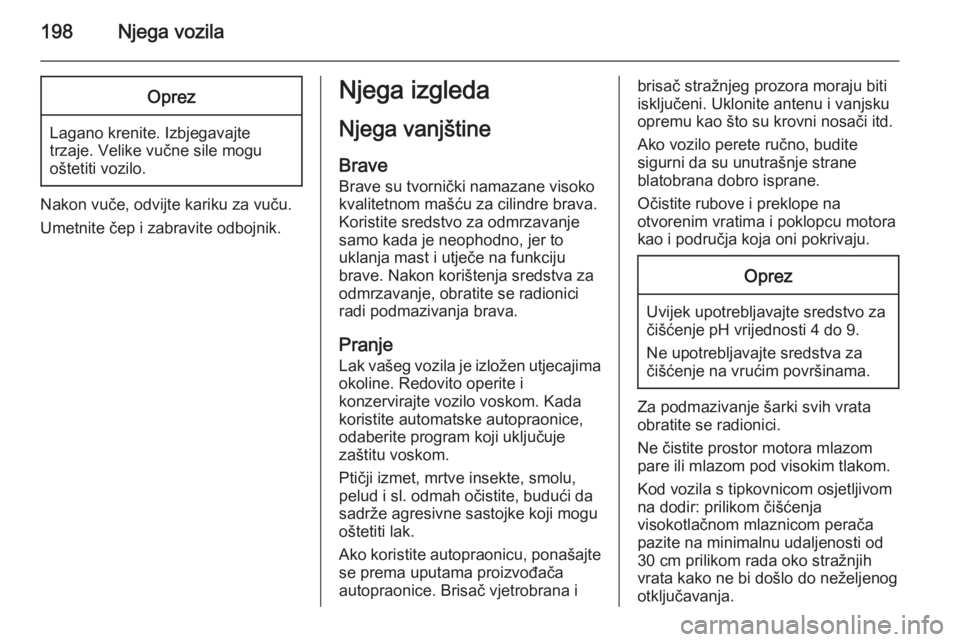

198Njega vozilaOprez
Lagano krenite. Izbjegavajtetrzaje. Velike vučne sile mogu
oštetiti vozilo.
Nakon vuče, odvijte kariku za vuču.
Umetnite čep i zabravite odbojnik.
Njega izgleda
Njega vanjštine Brave Brave su tvornički namazane visoko
kvalitetnom mašću za cilindre brava.
Koristite sredstvo za odmrzavanje
samo kada je neophodno, jer to
uklanja mast i utječe na funkciju
brave. Nakon korištenja sredstva za
odmrzavanje, obratite se radionici
radi podmazivanja brava.
Pranje
Lak vašeg vozila je izložen utjecajima okoline. Redovito operite i
konzervirajte vozilo voskom. Kada
koristite automatske autopraonice,
odaberite program koji uključuje
zaštitu voskom.
Ptičji izmet, mrtve insekte, smolu, pelud i sl. odmah očistite, budući da
sadrže agresivne sastojke koji mogu
oštetiti lak.
Ako koristite autopraonicu, ponašajte
se prema uputama proizvođača
autopraonice. Brisač vjetrobrana ibrisač stražnjeg prozora moraju biti
isključeni. Uklonite antenu i vanjsku
opremu kao što su krovni nosači itd.
Ako vozilo perete ručno, budite
sigurni da su unutrašnje strane
blatobrana dobro isprane.
Očistite rubove i preklope na
otvorenim vratima i poklopcu motora kao i područja koja oni pokrivaju.Oprez
Uvijek upotrebljavajte sredstvo za
čišćenje pH vrijednosti 4 do 9.
Ne upotrebljavajte sredstva za
čišćenje na vrućim površinama.
Za podmazivanje šarki svih vrata
obratite se radionici.
Ne čistite prostor motora mlazom
pare ili mlazom pod visokim tlakom.
Kod vozila s tipkovnicom osjetljivom
na dodir: prilikom čišćenja
visokotlačnom mlaznicom perača
pazite na minimalnu udaljenosti od
30 cm prilikom rada oko stražnjih
vrata kako ne bi došlo do neželjenog
otključavanja.
