Sjedala, sustavi zaštite49ISOFIX sigurnosni sustavi
za dijete Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju označeni
su logotipom ISOFIX na naslonu
sjedala.
Vozilo je opremljeno vodilicama na
naslonima sjedala koje služe kao
pomoć za montažu sigurnosnih
sustava za djecu. Otvorite vratašca
vodilica kako biste montirali
sigurnosni sustav za djecu.
Ako je potrebno, skinite stražnji
naslon za glavu prije postavljanja
sigurnosnog sustava za dijete 3 46.
Ušice za učvršćenje
gornjeg remena Vozilo ima dvije ušice za učvršćivanje
na stražnjoj strani stražnjih sjedala.
Ušice za učvršćenje gornjeg remena su označene simbolom : za dječje
sjedalo.Osim učvršćenja ISOFIX, privežite
gornji remen na ušice za učvršćenje
gornjeg remena.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.
Ako je potrebno, skinite stražnji
naslon za glavu prije postavljanja
sigurnosnog sustava za dijete 3 46.

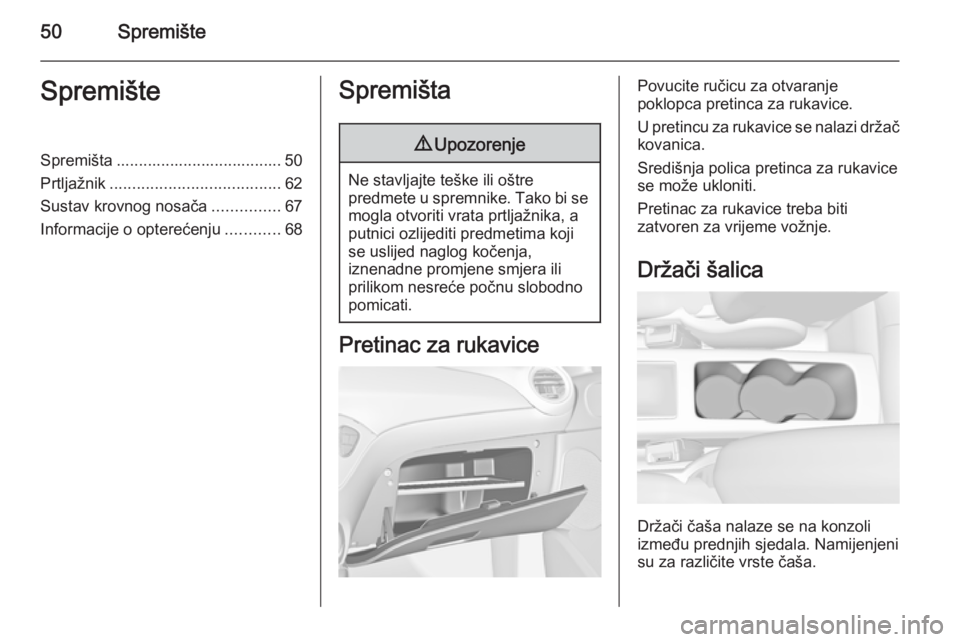

50SpremišteSpremišteSpremišta ..................................... 50
Prtljažnik ...................................... 62
Sustav krovnog nosača ...............67
Informacije o opterećenju ............68Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed naglog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
U pretincu za rukavice se nalazi držač kovanica.
Središnja polica pretinca za rukavice
se može ukloniti.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači čaša nalaze se na konzoli
između prednjih sjedala. Namijenjeni
su za različite vrste čaša.

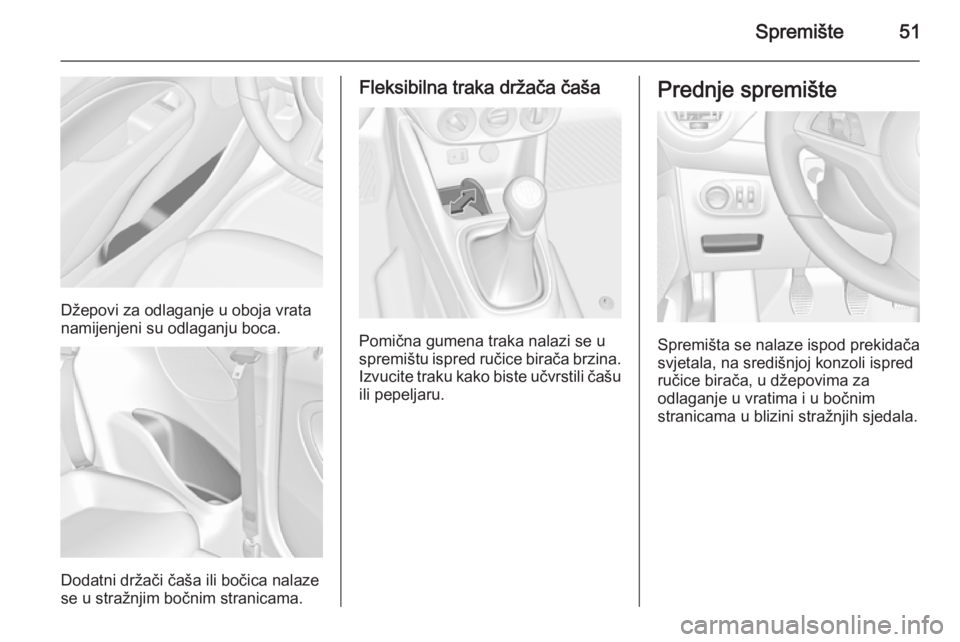

Spremište51
Džepovi za odlaganje u oboja vrata
namijenjeni su odlaganju boca.
Dodatni držači čaša ili bočica nalaze
se u stražnjim bočnim stranicama.
Fleksibilna traka držača čaša
Pomična gumena traka nalazi se u
spremištu ispred ručice birača brzina.
Izvucite traku kako biste učvrstili čašu ili pepeljaru.
Prednje spremište
Spremišta se nalaze ispod prekidača
svjetala, na središnjoj konzoli ispred
ručice birača, u džepovima za
odlaganje u vratima i u bočnim
stranicama u blizini stražnjih sjedala.

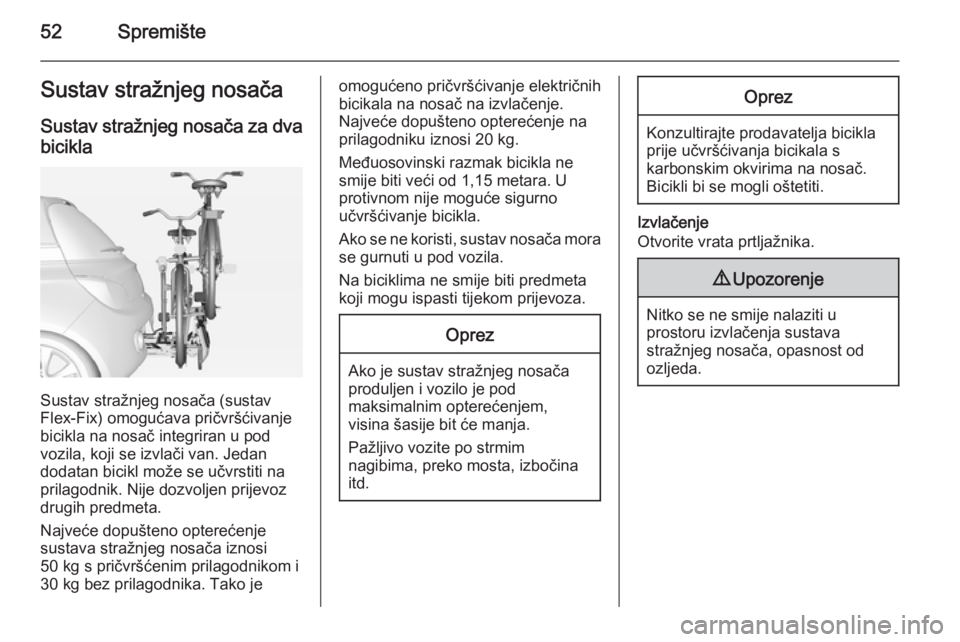

52SpremišteSustav stražnjeg nosačaSustav stražnjeg nosača za dva bicikla
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
bicikla na nosač integriran u pod
vozila, koji se izvlači van. Jedan
dodatan bicikl može se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
50 kg s pričvršćenim prilagodnikom i
30 kg bez prilagodnika. Tako je
omogućeno pričvršćivanje električnih
bicikala na nosač na izvlačenje.
Najveće dopušteno opterećenje na
prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač.
Bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.
9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.

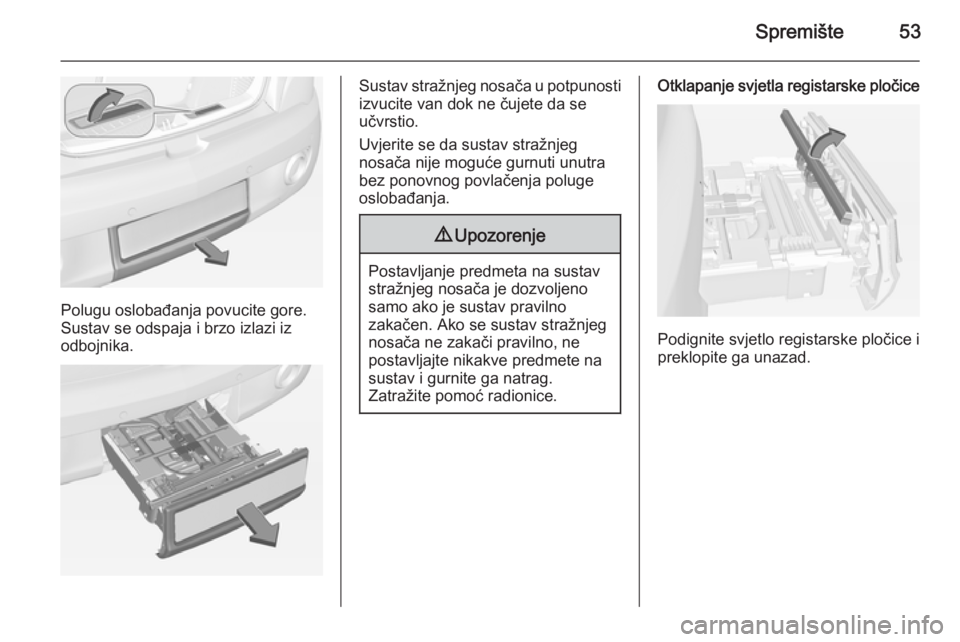

Spremište53
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz odbojnika.
Sustav stražnjeg nosača u potpunosti izvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje svjetla registarske pločice
Podignite svjetlo registarske pločice i
preklopite ga unazad.

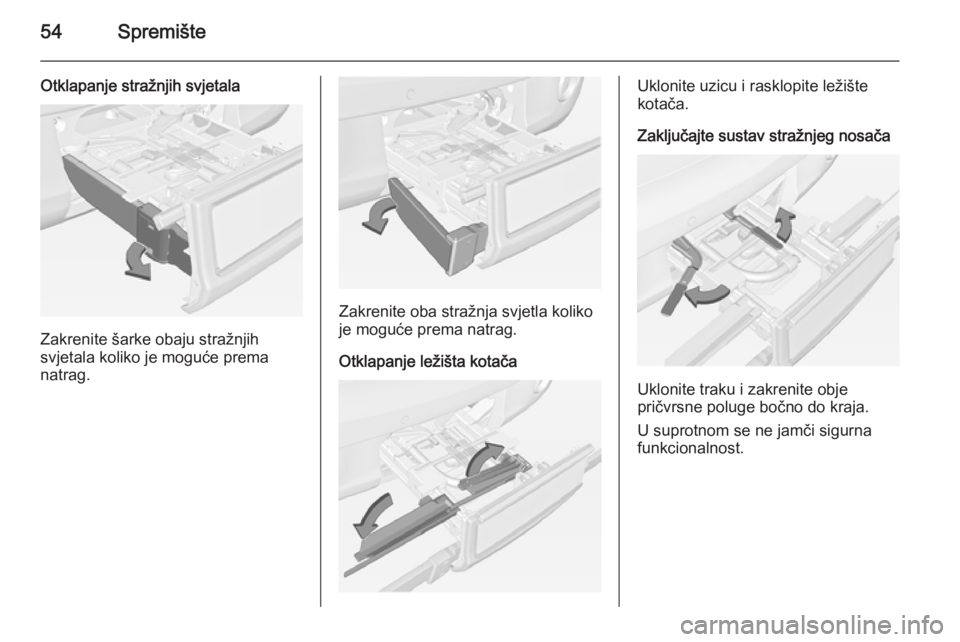

54Spremište
Otklapanje stražnjih svjetala
Zakrenite šarke obaju stražnjih
svjetala koliko je moguće prema
natrag.
Zakrenite oba stražnja svjetla koliko
je moguće prema natrag.
Otklapanje ležišta kotača
Uklonite uzicu i rasklopite ležište
kotača.
Zaključajte sustav stražnjeg nosača
Uklonite traku i zakrenite obje
pričvrsne poluge bočno do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.

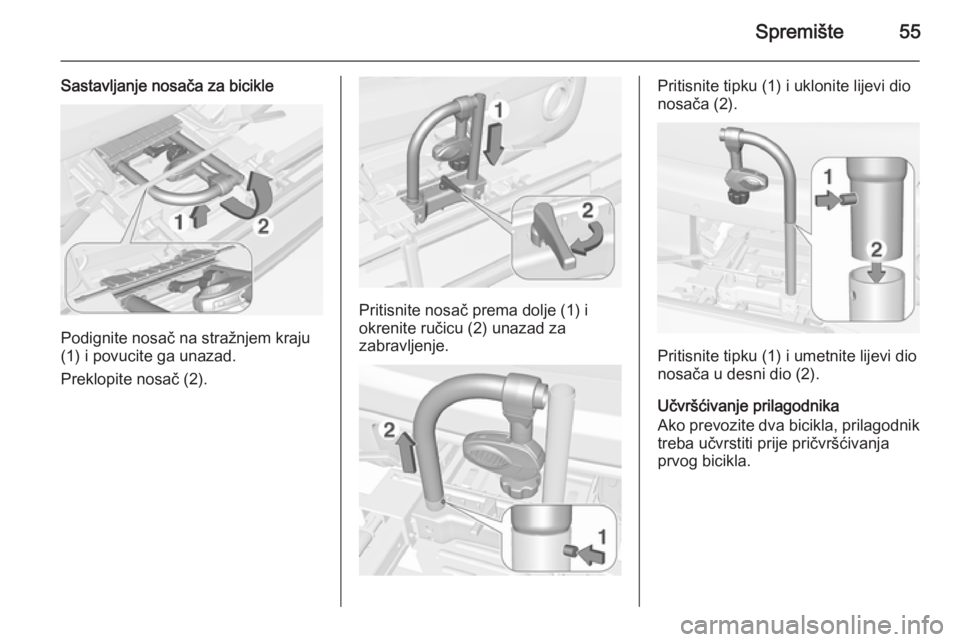

Spremište55
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
(1) i povucite ga unazad.
Preklopite nosač (2).
Pritisnite nosač prema dolje (1) i
okrenite ručicu (2) unazad za
zabravljenje.
Pritisnite tipku (1) i uklonite lijevi dio
nosača (2).
Pritisnite tipku (1) i umetnite lijevi dio
nosača u desni dio (2).
Učvršćivanje prilagodnika
Ako prevozite dva bicikla, prilagodnik treba učvrstiti prije pričvršćivanja
prvog bicikla.

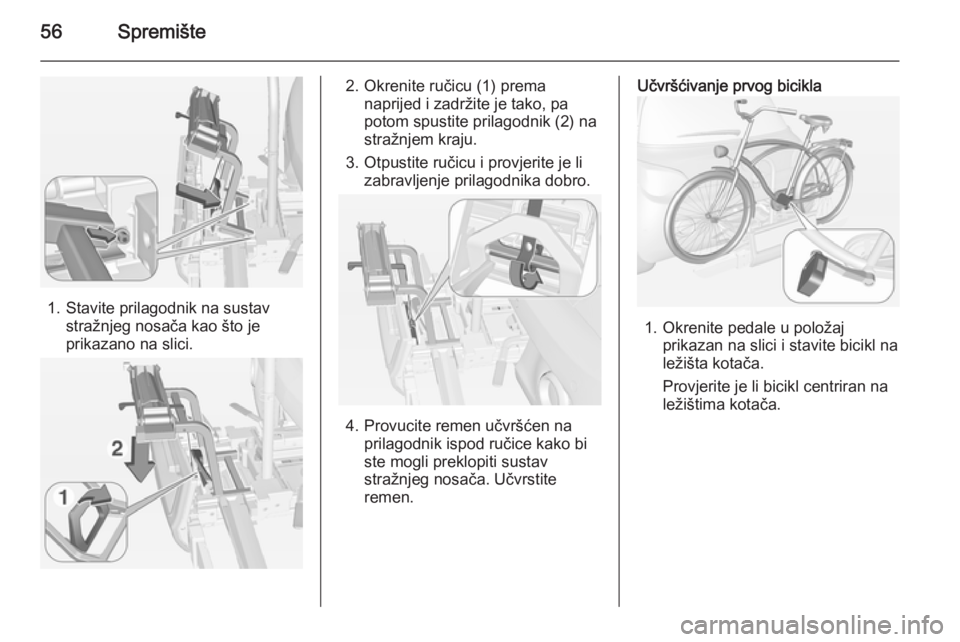

56Spremište
1. Stavite prilagodnik na sustavstražnjeg nosača kao što je
prikazano na slici.
2. Okrenite ručicu (1) prema naprijed i zadržite je tako, pa
potom spustite prilagodnik (2) na
stražnjem kraju.
3. Otpustite ručicu i provjerite je li zabravljenje prilagodnika dobro.
4. Provucite remen učvršćen naprilagodnik ispod ručice kako bi
ste mogli preklopiti sustav
stražnjeg nosača. Učvrstite
remen.
Učvršćivanje prvog bicikla
1. Okrenite pedale u položaj prikazan na slici i stavite bicikl na
ležišta kotača.
Provjerite je li bicikl centriran na
ležištima kotača.

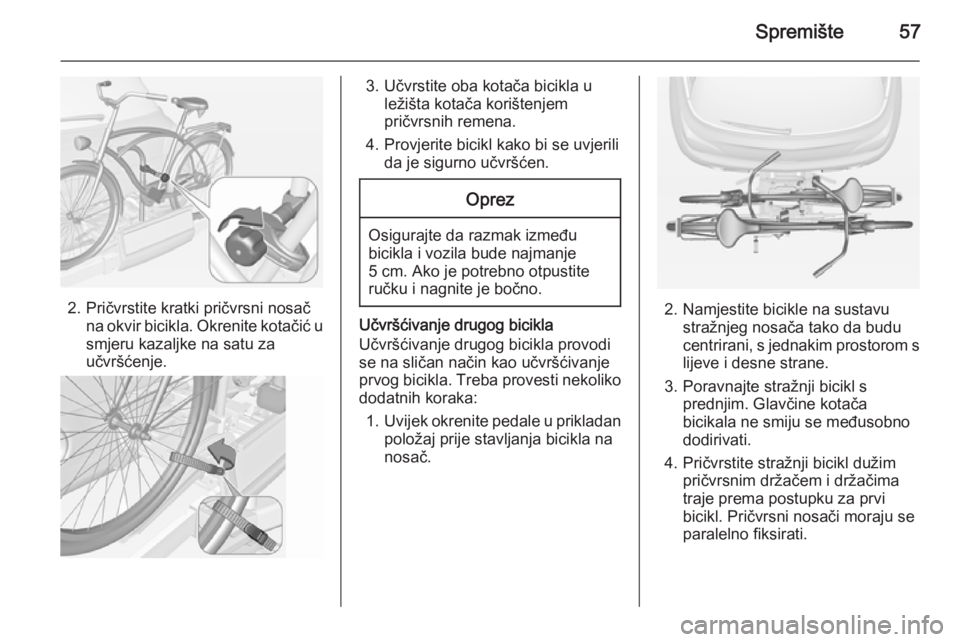

Spremište57
2. Pričvrstite kratki pričvrsni nosačna okvir bicikla. Okrenite kotačić u
smjeru kazaljke na satu za
učvršćenje.
3. Učvrstite oba kotača bicikla u ležišta kotača korištenjem
pričvrsnih remena.
4. Provjerite bicikl kako bi se uvjerili da je sigurno učvršćen.Oprez
Osigurajte da razmak izmeđubicikla i vozila bude najmanje
5 cm. Ako je potrebno otpustite
ručku i nagnite je bočno.
Učvršćivanje drugog bicikla
Učvršćivanje drugog bicikla provodi
se na sličan način kao učvršćivanje
prvog bicikla. Treba provesti nekoliko
dodatnih koraka:
1. Uvijek okrenite pedale u prikladan
položaj prije stavljanja bicikla na
nosač.2. Namjestite bicikle na sustavu stražnjeg nosača tako da budu
centrirani, s jednakim prostorom s
lijeve i desne strane.
3. Poravnajte stražnji bicikl s prednjim. Glavčine kotača
bicikala ne smiju se međusobno
dodirivati.
4. Pričvrstite stražnji bicikl dužim pričvrsnim držačem i držačima
traje prema postupku za prvi
bicikl. Pričvrsni nosači moraju se
paralelno fiksirati.

58Spremište
5. Dodatno učvrstite oba kotačastražnjeg bicikla u ležišta kotača
korištenjem pričvrsnih remena.
Preporučljivo je pričvrstiti znak
upozorenja straga na bicikl, da se
bolje vidi.
Preklopite sustav stražnjeg nosača
unazad
Sustav stražnjeg nosača može se preklopiti unazad kako bi se
omogućio pristup prtljažniku.
■ Bez postavljenog prilagodnika:Gurnite ručicu (1) za odbravljenje i
zadržite je u tom položaju.
Gurnite nosač (2) unazad za
preklapanje sustava stražnjeg
nosača.
■ S postavljenim prilagodnikom:
9 Upozorenje
Budite pažljivi prilikom odvajanja
sustava stražnjeg nosača jer se
naginje unazad. Opasnost od
ozljede.
Jednom rukom držite okvir (1)
stražnjeg bicikla i povucite petlju (2)
za odbravljenje.
S obje ruke držite stražnji bicikl i
preklopite sustav stražnjeg nosača
unazad.
Za bolju vidljivost, nakon preklapanja
sustava stražnjeg nosača uključuju
se stražnja svjetla na vozilu.
9 Upozorenje
Prilikom ponovnog preklapanja
sustava stražnjeg nosača prema
naprijed, provjerite je li sustav
dobro zabravljen.
