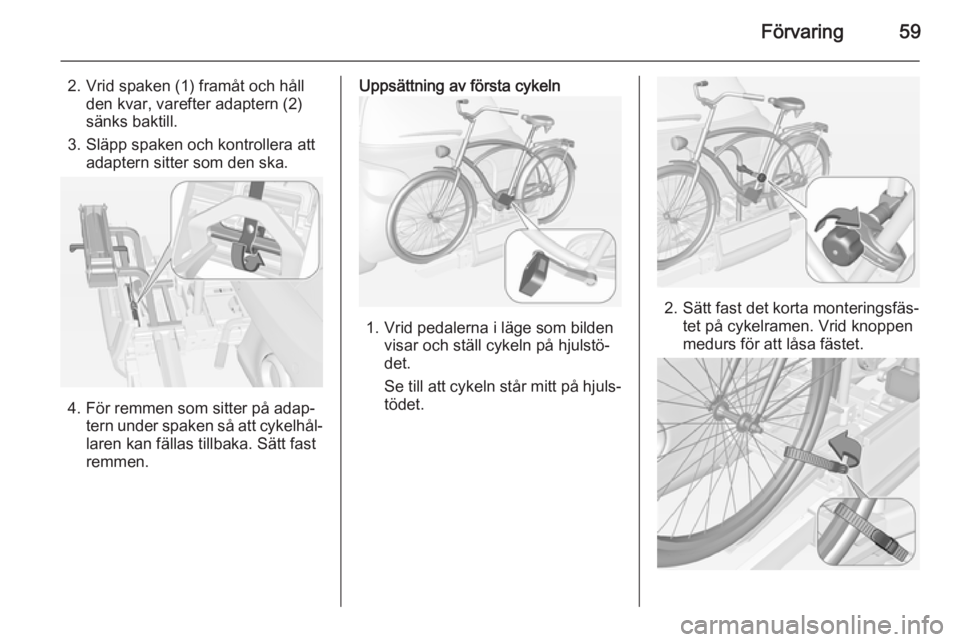

Förvaring59
2. Vrid spaken (1) framåt och hållden kvar, varefter adaptern (2)
sänks baktill.
3. Släpp spaken och kontrollera att adaptern sitter som den ska.
4. För remmen som sitter på adap‐tern under spaken så att cykelhål‐
laren kan fällas tillbaka. Sätt fast
remmen.
Uppsättning av första cykeln
1. Vrid pedalerna i läge som bilden visar och ställ cykeln på hjulstö‐
det.
Se till att cykeln står mitt på hjuls‐
tödet.
2. Sätt fast det korta monteringsfäs‐ tet på cykelramen. Vrid knoppen
medurs för att låsa fästet.

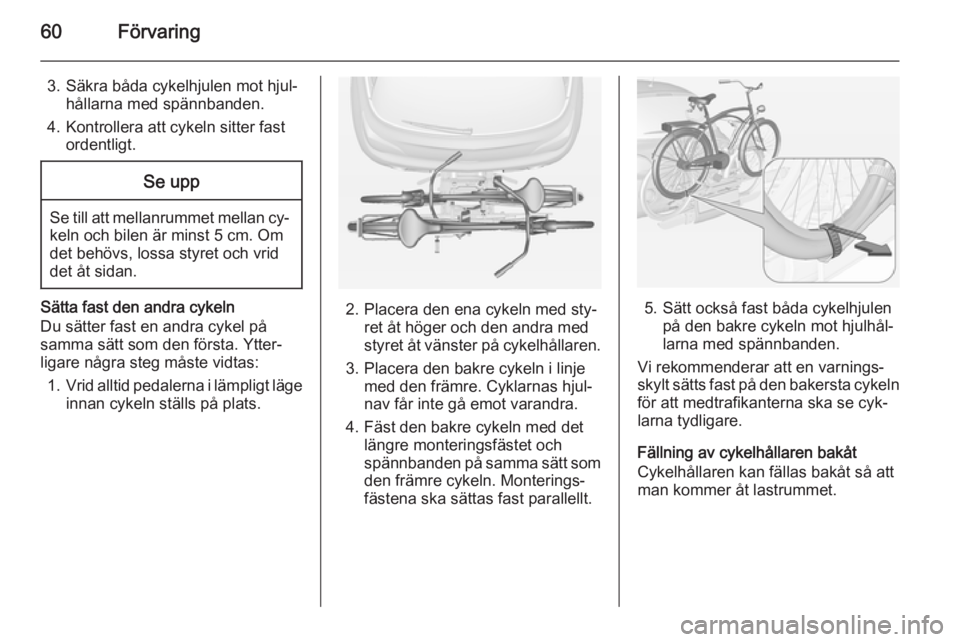

60Förvaring
3. Säkra båda cykelhjulen mot hjul‐hållarna med spännbanden.
4. Kontrollera att cykeln sitter fast ordentligt.Se upp
Se till att mellanrummet mellan cy‐keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Sätta fast den andra cykeln
Du sätter fast en andra cykel på
samma sätt som den första. Ytter‐
ligare några steg måste vidtas:
1. Vrid alltid pedalerna i lämpligt läge
innan cykeln ställs på plats.2. Placera den ena cykeln med sty‐ ret åt höger och den andra med
styret åt vänster på cykelhållaren.
3. Placera den bakre cykeln i linje med den främre. Cyklarnas hjul‐
nav får inte gå emot varandra.
4. Fäst den bakre cykeln med det längre monteringsfästet och
spännbanden på samma sätt som
den främre cykeln. Monterings‐
fästena ska sättas fast parallellt.5. Sätt också fast båda cykelhjulen på den bakre cykeln mot hjulhål‐
larna med spännbanden.
Vi rekommenderar att en varnings‐
skylt sätts fast på den bakersta cykeln för att medtrafikanterna ska se cyk‐
larna tydligare.
Fällning av cykelhållaren bakåt
Cykelhållaren kan fällas bakåt så att
man kommer åt lastrummet.

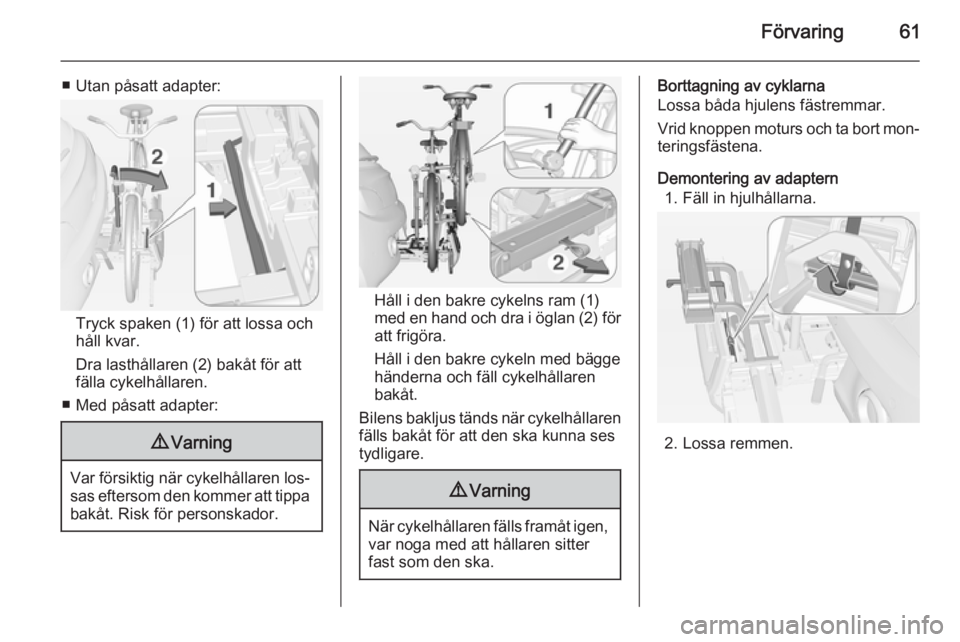

Förvaring61
■ Utan påsatt adapter:
Tryck spaken (1) för att lossa och
håll kvar.
Dra lasthållaren (2) bakåt för att
fälla cykelhållaren.
■ Med påsatt adapter:
9 Varning
Var försiktig när cykelhållaren los‐
sas eftersom den kommer att tippa bakåt. Risk för personskador.
Håll i den bakre cykelns ram (1)
med en hand och dra i öglan (2) för att frigöra.
Håll i den bakre cykeln med bägge
händerna och fäll cykelhållaren
bakåt.
Bilens bakljus tänds när cykelhållaren fälls bakåt för att den ska kunna ses
tydligare.
9 Varning
När cykelhållaren fälls framåt igen,
var noga med att hållaren sitter
fast som den ska.
Borttagning av cyklarna
Lossa båda hjulens fästremmar.
Vrid knoppen moturs och ta bort mon‐
teringsfästena.
Demontering av adaptern 1. Fäll in hjulhållarna.
2. Lossa remmen.

62Förvaring
3. Vrid spaken (1) framåt och hållkvar.
4. Lyft adaptern (2) baktill och ta bort
den.
Isärtagning av cykelhållaren
Tryck på knappen (1) och ta bort den
övre delen av hållaren (2).
Tryck på knappen (1) och montera
hållaren igen (2).
Placera monteringsfästet som bilden
visar.
För handtaget (1) åt sidan så att det
lossar och lyft hållaren (2).

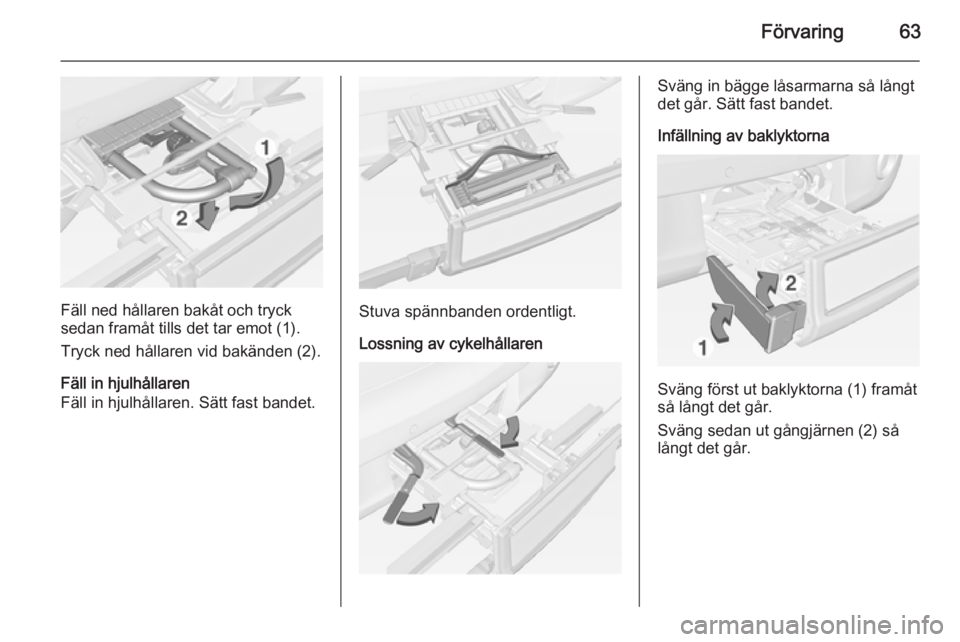

Förvaring63
Fäll ned hållaren bakåt och tryck
sedan framåt tills det tar emot (1).
Tryck ned hållaren vid bakänden (2).
Fäll in hjulhållaren
Fäll in hjulhållaren. Sätt fast bandet.Stuva spännbanden ordentligt.
Lossning av cykelhållaren
Sväng in bägge låsarmarna så långt
det går. Sätt fast bandet.
Infällning av baklyktorna
Sväng först ut baklyktorna (1) framåt
så långt det går.
Sväng sedan ut gångjärnen (2) så långt det går.

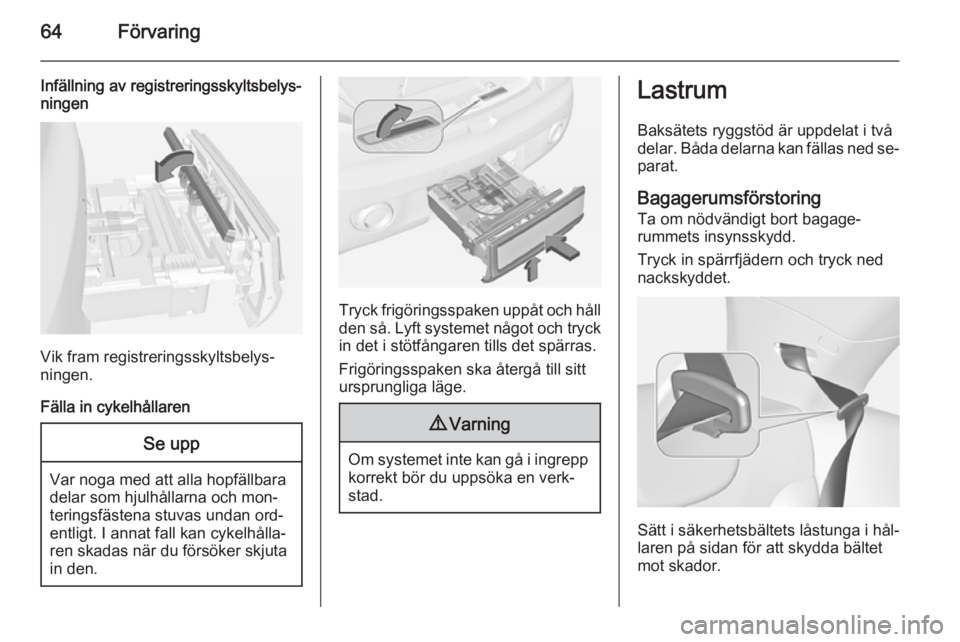

64Förvaring
Infällning av registreringsskyltsbelys‐
ningen
Vik fram registreringsskyltsbelys‐
ningen.
Fälla in cykelhållaren
Se upp
Var noga med att alla hopfällbara
delar som hjulhållarna och mon‐
teringsfästena stuvas undan ord‐
entligt. I annat fall kan cykelhålla‐
ren skadas när du försöker skjuta
in den.
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det spärras.
Frigöringsspaken ska återgå till sitt
ursprungliga läge.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.
Lastrum
Baksätets ryggstöd är uppdelat i två
delar. Båda delarna kan fällas ned se‐
parat.
Bagagerumsförstoring Ta om nödvändigt bort bagage‐
rummets insynsskydd.
Tryck in spärrfjädern och tryck ned nackskyddet.
Sätt i säkerhetsbältets låstunga i hål‐
laren på sidan för att skydda bältet mot skador.

Förvaring65
Dra i remmen på ett eller båda rygg‐
stöden och vik ned dem mot sätet.
För att vika upp ryggstöden trycker du tillbaka dem till upprätt läge och ser till
att de låses med ett hörbart klick.
Ryggstöden har inte låsts ordentligt
förrän de röda märkena på de båda
frigöringsremmarna inte syns.
9 Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐
sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.
Krok för bärkassar
Använd kroken på lastrummets högra
sidovägg för att hänga påsar. Största
belastning: 5 kg.
Förvaringsutrymme bak
Förvaringslåda
En stängbar förvaringslåda är place‐
rad i lastrummet. Luckan kan låsas
genom att man vrider knoppen. Den
måste vara låst under körning.
För att öppna låser du upp och lyfter
upp luckan.
För att ta bort luckan öppnar du den
och skjuter den åt vänster sida.
Lådan kan delas upp med en avskil‐
jare.
Det går som mest att belasta förva‐
ringslådans lucka med 20 kg.
Borttagning
Förvaringslådan måste tas bort för att komma åt att haveriutrustningen eller för att byta bakljusens glödlampor:
■ Ta bort bagagerummets insyns‐ skydd 3 66.
■ Fäll ner ryggstöden bak 3 64.
■ Öppna förvaringslådan.

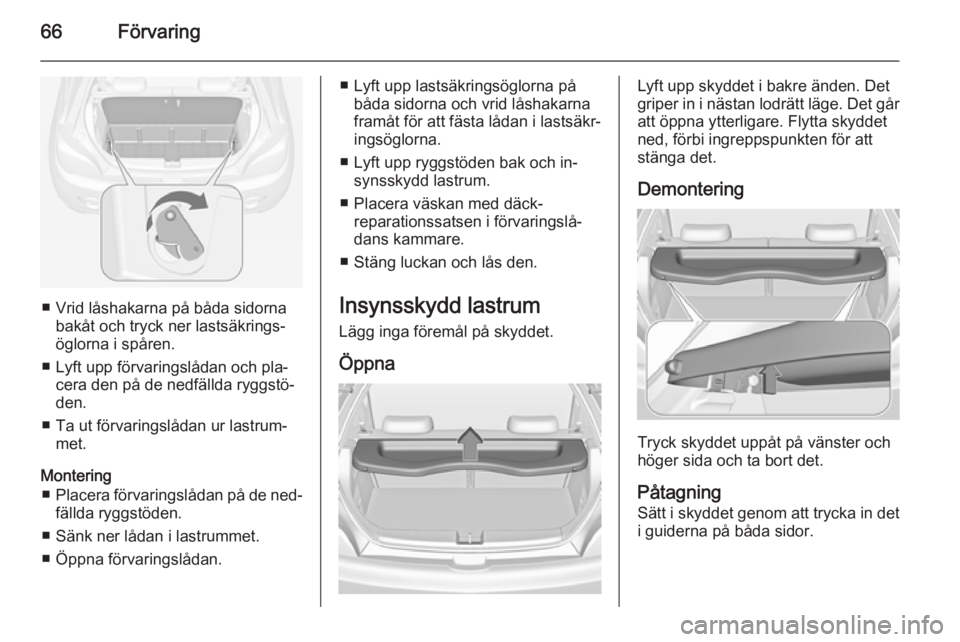

66Förvaring
■ Vrid låshakarna på båda sidornabakåt och tryck ner lastsäkrings‐öglorna i spåren.
■ Lyft upp förvaringslådan och pla‐ cera den på de nedfällda ryggstö‐
den.
■ Ta ut förvaringslådan ur lastrum‐ met.
Montering ■ Placera förvaringslådan på de ned‐
fällda ryggstöden.
■ Sänk ner lådan i lastrummet.
■ Öppna förvaringslådan.
■ Lyft upp lastsäkringsöglorna på båda sidorna och vrid låshakarna
framåt för att fästa lådan i lastsäkr‐
ingsöglorna.
■ Lyft upp ryggstöden bak och in‐ synsskydd lastrum.
■ Placera väskan med däck‐ reparationssatsen i förvaringslå‐
dans kammare.
■ Stäng luckan och lås den.
Insynsskydd lastrum Lägg inga föremål på skyddet.
ÖppnaLyft upp skyddet i bakre änden. Det
griper in i nästan lodrätt läge. Det går att öppna ytterligare. Flytta skyddet
ned, förbi ingreppspunkten för att
stänga det.
Demontering
Tryck skyddet uppåt på vänster och
höger sida och ta bort det.
Påtagning
Sätt i skyddet genom att trycka in det
i guiderna på båda sidor.

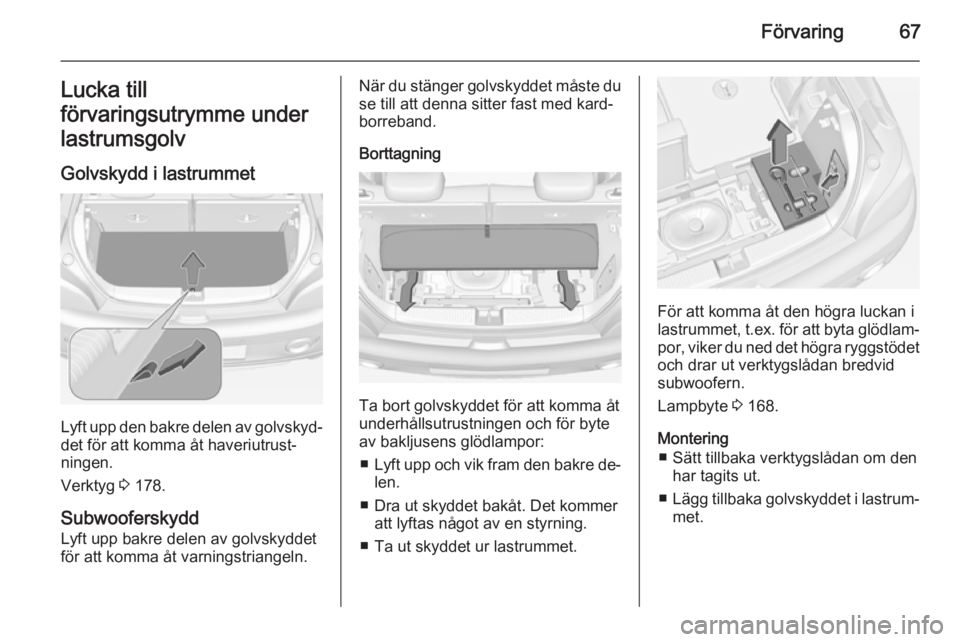

Förvaring67Lucka till
förvaringsutrymme under
lastrumsgolv
Golvskydd i lastrummet
Lyft upp den bakre delen av golvskyd‐ det för att komma åt haveriutrust‐
ningen.
Verktyg 3 178.
Subwooferskydd
Lyft upp bakre delen av golvskyddet
för att komma åt varningstriangeln.
När du stänger golvskyddet måste du se till att denna sitter fast med kard‐
borreband.
Borttagning
Ta bort golvskyddet för att komma åt
underhållsutrustningen och för byte
av bakljusens glödlampor:
■ Lyft upp och vik fram den bakre de‐
len.
■ Dra ut skyddet bakåt. Det kommer att lyftas något av en styrning.
■ Ta ut skyddet ur lastrummet.
För att komma åt den högra luckan i
lastrummet, t.ex. för att byta glödlam‐ por, viker du ned det högra ryggstödet
och drar ut verktygslådan bredvid
subwoofern.
Lampbyte 3 168.
Montering ■ Sätt tillbaka verktygslådan om den har tagits ut.
■ Lägg tillbaka golvskyddet i lastrum‐
met.

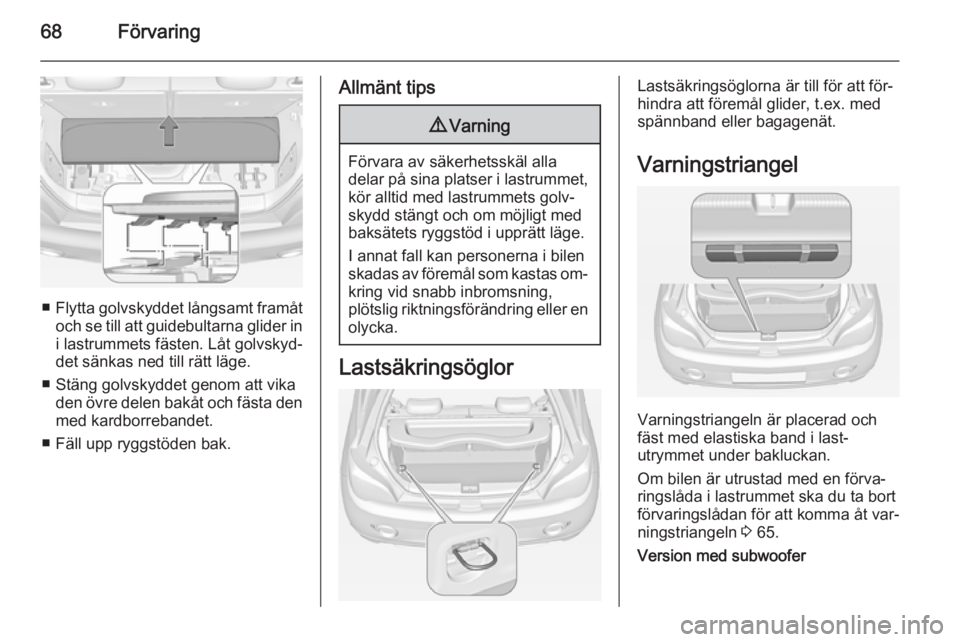

68Förvaring
■Flytta golvskyddet långsamt framåt
och se till att guidebultarna glider in
i lastrummets fästen. Låt golvskyd‐
det sänkas ned till rätt läge.
■ Stäng golvskyddet genom att vika den övre delen bakåt och fästa den
med kardborrebandet.
■ Fäll upp ryggstöden bak.
Allmänt tips9 Varning
Förvara av säkerhetsskäl alla
delar på sina platser i lastrummet, kör alltid med lastrummets golv‐
skydd stängt och om möjligt med
baksätets ryggstöd i upprätt läge.
I annat fall kan personerna i bilen skadas av föremål som kastas om‐
kring vid snabb inbromsning,
plötslig riktningsförändring eller en olycka.
Lastsäkringsöglor
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Varningstriangel
Varningstriangeln är placerad och
fäst med elastiska band i last‐
utrymmet under bakluckan.
Om bilen är utrustad med en förva‐
ringslåda i lastrummet ska du ta bort
förvaringslådan för att komma åt var‐
ningstriangeln 3 65.
Version med subwoofer
