Tárolás59
Húzza fel a kioldókart. A rögzítés
kiold, és a rendszer gyorsan
kihajtódik a lökhárítóból.
Húzza ki teljesen a hátsó
szállítórendszert, amíg hallhatóan
reteszelődik.
Győződjön meg róla, hogy nem lehet
visszatolni a hátsó tartószerkezetet a
kioldókar ismételt meghúzása nélkül.9 Figyelmeztetés
A hátsó tárolórendszert csak
akkor szabad terhelni, ha az
megfelelően rögzítve van. Ha a
hátsó tárolórendszer nem rögzült
megfelelően, ne rögzítsen rajta rakományt, hanem csúsztassa
vissza a helyére. Kérjen
segítséget egy szerviztől.
Hajtsa ki a rendszámtábla világítást.
Emelje meg a rendszámtábla
világítást, és hajtsa hátrafelé.

60Tárolás
Hajtsa ki a hátsó lámpákat
Forgassa a két hátsó lámpa zsanérját
hátrafelé, amennyire csak lehet.
Forgassa a két hátsó lámpát
hátrafelé, amennyire csak lehet.
Hajtsa ki a keréktartót
Vegye le a hevedert, és hajtsa ki a
keréktartót.
A hátsó szállítórendszer rögzítése
Vegye le a hevedert, és forgassa
mindkét rögzítőkart oldalra,
amennyire csak lehetséges.
Ettől eltérő esetben a biztonságos
működés nem garantálható.

Tárolás61
Kerékpár tartókeret összeszerelése
Emelje meg a tartókeret hátulját (1),
és húzza hátrafelé.
Hajtsa fel a tartókeretet (2).
Nyomja le a tartókeretet (1), és a
reteszeléshez forgassa a fogantyút
(2) hátrafelé.
Nyomja meg a gombot (1), és vegye
ki a bal oldali tartókeretet (2).
Nyomja meg a gombot (1), és dugja a bal oldali tartókeretet a jobb oldali
darabba (2).
Csatlakozódarab felszerelése
Ha két kerékpárt szállít, az adaptert
az első kerékpár felszerelése előtt
kell rögzíteni.

62Tárolás
1. Szerelje a csatlakozódarabot ahátsó szállítórendszerhez az ábra
szerint.
2. Forgassa a kart (1) előrefelé, és tartsa meg, majd engedje le a
csatlakozódarab (2) hátulját.
3. Engedje fel a kart, és ellenőrizze, hogy a csatlakozódarab biztosan
bereteszelődött.
4. A csatlakozódarabhoz rögzített szíjat vezesse el a hátsó
szállítórendszer visszahajtására
szolgáló kar alatt. Rögzítse a
szíjat.
Az első kerékpár felerősítése
1. Állítsa a pedálokat az ábrán látható helyzetbe, és helyezze akerékpárt a keréktartóba.
Ellenőrizze, hogy a kerékpár a
keréktartó közepén helyezkedik
el.

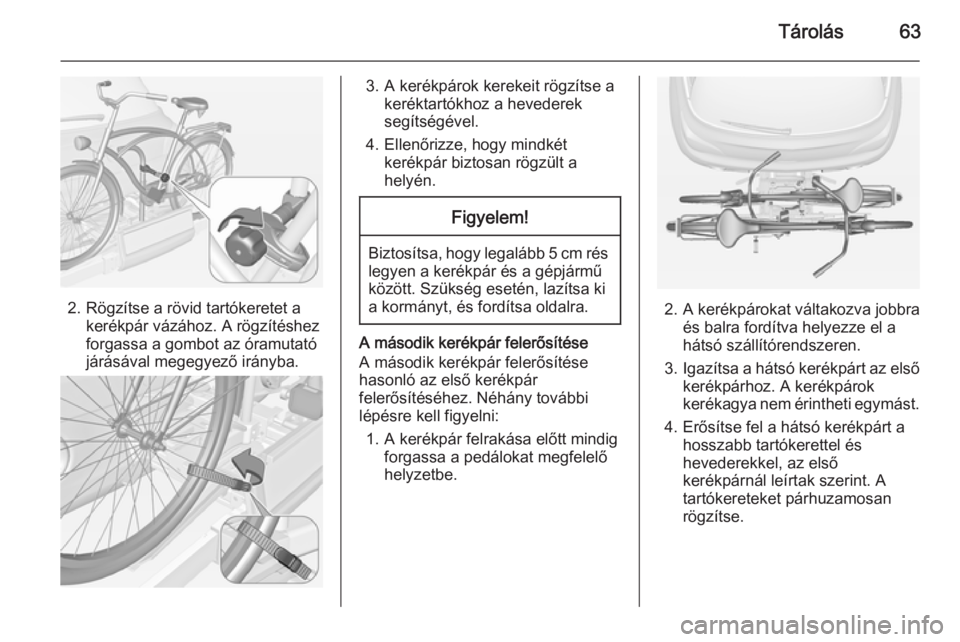

Tárolás63
2. Rögzítse a rövid tartókeretet akerékpár vázához. A rögzítéshez
forgassa a gombot az óramutató
járásával megegyező irányba.
3. A kerékpárok kerekeit rögzítse a keréktartókhoz a hevederek
segítségével.
4. Ellenőrizze, hogy mindkét kerékpár biztosan rögzült a
helyén.Figyelem!
Biztosítsa, hogy legalább 5 cm rés legyen a kerékpár és a gépjármű
között. Szükség esetén, lazítsa ki
a kormányt, és fordítsa oldalra.
A második kerékpár felerősítése
A második kerékpár felerősítése
hasonló az első kerékpár
felerősítéséhez. Néhány további
lépésre kell figyelni:
1. A kerékpár felrakása előtt mindig forgassa a pedálokat megfelelő
helyzetbe.
2. A kerékpárokat váltakozva jobbra és balra fordítva helyezze el a
hátsó szállítórendszeren.
3. Igazítsa a hátsó kerékpárt az első
kerékpárhoz. A kerékpárok
kerékagya nem érintheti egymást.
4. Erősítse fel a hátsó kerékpárt a hosszabb tartókerettel és
hevederekkel, az első kerékpárnál leírtak szerint. A
tartókereteket párhuzamosan
rögzítse.

64Tárolás
5.A hátsó kerékpár mindkét kerekét
erősítse hozzá a keréktartókhoz
is, a hevederek segítségével.
A láthatóság növelése érdekében
javasolt figyelmeztető jelzést
elhelyezni a leghátsó kerékpáron.
Hátsó szállítórendszer hátrahajtása A hátsó szállítórendszer, a
csomagtérhez való hozzáférés
érdekében, hátrahajtható.
■ Felerősített csatlakozódarab nélkül:A kireteszeléshez nyomja meg éstartsa megnyomva a kart (1).
A hátsó szállítórendszer
behajtásához húzza hátrafelé a
tartókeretet (2).
■ Felerősített csatlakozódarabbal:
9 Figyelmeztetés
Ügyeljen, amikor kioldja a hátsó
szállítórendszert, mivel
hátrahajlik. Fennáll a sérülés
veszélye.
Tartsa a hátsó kerékpár vázát (1) az egyik kezével, és a
kireteszeléshez húzza meg a
hurkot (2).
Tartsa a hátsó kerékpárt mindkét
kezével, és hajtsa a hátsó
szállítórendszert hátrafelé.
Ha a hátsó szállítórendszer hátra van hajtva, a láthatóság növelése
érdekében a jármű hátsó lámpái
világítanak.

Tárolás659Figyelmeztetés
Amikor ismét előrehajtsa a hátsó
szállítórendszert, ügyeljen rá,
hogy a rendszer biztonságosan
reteszelődjön.
Kerékpárok leszerelése
Vegye le a rögzítőhevedereket a
kerekekről.
Forgassa a gombot az óramutató
járásával ellenkező irányba, és vegye le a tartókereteket.
Csatlakozódarab leszerelése 1. Hajtsa be a keréktartókat.
2. Gombolja ki a szíjat.
3. Fordítsa előrefelé a kart (1), és tartsa meg.
4. Emelje meg a csatlakozódarabot (2) hátul, és vegye le.
Kerékpár tartókeret szétszerelése
Nyomja meg a gombot (1), és vegye
ki a felső tartókeretet (2).

66Tárolás
Nyomja meg a gombot (1), és szereljevissza a tartókeretet (2).
Rendezze el a tartókeretet az ábra
szerint.
A kireteszeléshez forgassa a
fogantyút (1) oldalra, és emelje fel a
tartókeretet (2).
Hajtsa hátra a tartókeretet, majd
nyomja előre ütközésig (1).
Nyomja le hátul (2) a tartókeretet.
Hajtsa be a keréktartót
Hajtsa be a keréktartót. Rögzítse a
szíjat.Rakja el gondosan a rögzítőszíjakat.
A hátsó tartószerkezet kioldása

Tárolás67
Forgassa mindkét rögzítőkart befelé,
amennyire csak lehetséges. Rögzítse a szíjat.
Hajtsa be a hátsó lámpákat
Először forgassa a hátsó lámpákat
(1) előre, amennyire csak lehet.
Ezután forgassa a zsanérokat (2)
előre, amennyire csak lehet.
Hajtsa be a rendszámtábla világítást
Hajtsa előre a rendszámtábla
világítást.
A hátsó szállítórendszer
visszahajtása
Figyelem!
Ügyeljen rá, hogy minden
felhajtható alkatrész, például a
kerékvájatok és rögzítő keretek,
megfelelően el legyenek rakva.
Ellenkező esetben, amikor
megpróbálja visszahúzni a hátsó
szállítórendszert, az megsérülhet.
Nyomja le a kioldókart és tartsa.
Emelje meg egy kissé a rendszert, és
nyomja a lökhárítóba, amíg
bereteszelődik.
A kioldókarnak vissza kell térnie
eredeti helyzetébe.
9 Figyelmeztetés
Ha a rendszer nem rögzíthető
megfelelően, forduljon szervizhez.

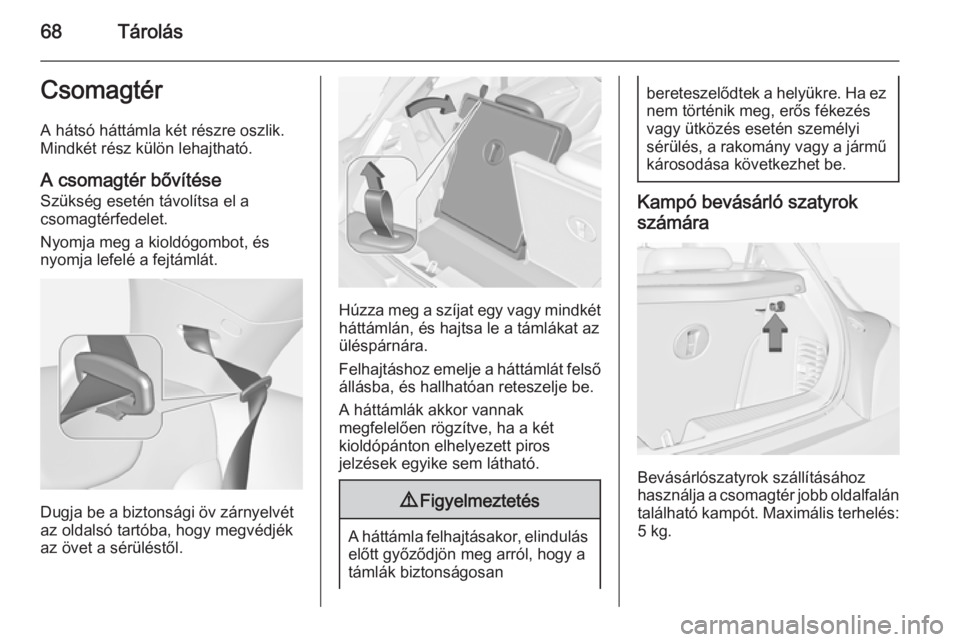

68TárolásCsomagtérA hátsó háttámla két részre oszlik.
Mindkét rész külön lehajtható.
A csomagtér bővítése
Szükség esetén távolítsa el a
csomagtérfedelet.
Nyomja meg a kioldógombot, és
nyomja lefelé a fejtámlát.
Dugja be a biztonsági öv zárnyelvét
az oldalsó tartóba, hogy megvédjék
az övet a sérüléstől.
Húzza meg a szíjat egy vagy mindkét
háttámlán, és hajtsa le a támlákat az
üléspárnára.
Felhajtáshoz emelje a háttámlát felső állásba, és hallhatóan reteszelje be.
A háttámlák akkor vannak
megfelelően rögzítve, ha a két
kioldópánton elhelyezett piros
jelzések egyike sem látható.
9 Figyelmeztetés
A háttámla felhajtásakor, elindulás
előtt győződjön meg arról, hogy a
támlák biztonságosan
bereteszelődtek a helyükre. Ha ez nem történik meg, erős fékezés
vagy ütközés esetén személyi
sérülés, a rakomány vagy a jármű
károsodása következhet be.
Kampó bevásárló szatyrok
számára
Bevásárlószatyrok szállításához
használja a csomagtér jobb oldalfalán található kampót. Maximális terhelés: 5 kg.
