OPEL ADAM 2015.5 Priručnik za vlasnika (in Croatian)

Instrumenti i kontrole89
Boje kontrolnog svjetla znače:crvena=opasnost, važni podsjetnikžuta=upozorenje, informacija,
greškazelena=potvrda aktiviranjaplava=potvrda aktiviranjabijela=potvrda aktiviranja

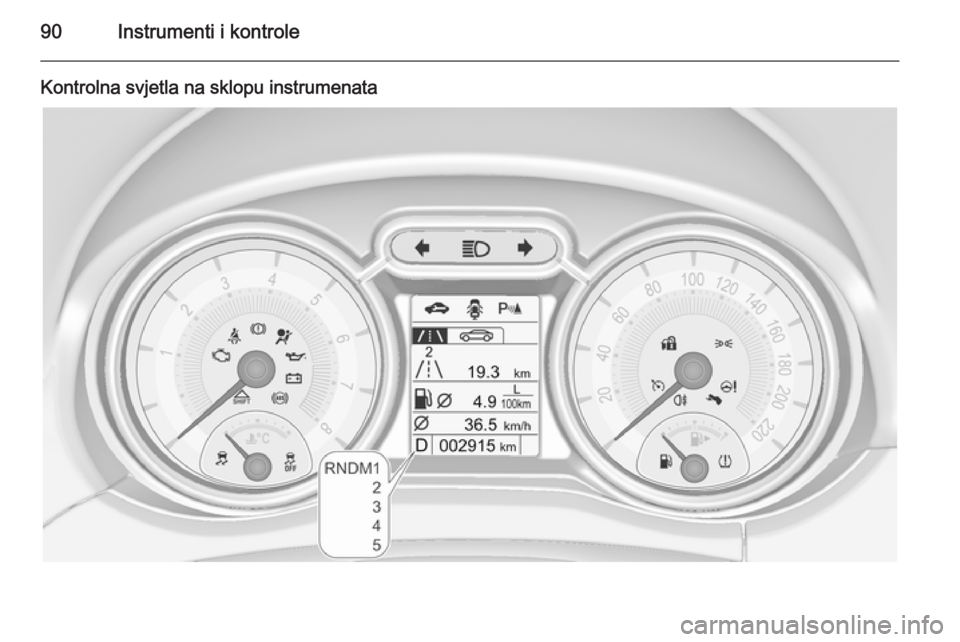

90Instrumenti i kontrole
Kontrolna svjetla na sklopu instrumenata

Instrumenti i kontrole91
Kontrolna svjetla na središnjoj
konzoli
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: greška pokazivača
smjera ili povezanog osigurača.
Zamjena sijalice 3 174, Osigurači
3 184.
Pokazivači smjera 3 115.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojasna prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno na mjeraču broja
okretaja.
k za suvozačevo sjedalo svijetli ili
treperi crveno na središnjoj konzoli kada je sjedalo zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.
Vezanje sigurnosnog pojasa 3 42.Status sigurnosnog pojasa na
stražnjim sjedalima
X na informacijskom centru vozača
treperi ili svijetli.
Svijetli
Nakon pokretanja motora tijekom minimalno 35 sekundi dok se
sigurnosni pojas ne veže.
Ako se nezakopčan sigurnosni pojas
zakopča u vožnji.
Treperi
Nakon kretanja kada sigurnosni pojas nije vezan.

92Instrumenti i kontrole
Vezanje sigurnosnog pojasa 3 42.
Zračni jastuci i zatezači
pojaseva
v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde. Ukoliko ne zasvijetli ili se
ne ugasi nakon 4 sekunde ili svijetli za vrijeme vožnje, postoji greška u
sustavu zračnih jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojaseva, zračni jastuci 3 41, 3 43.
Deaktiviranje zračnog
jastuka
V svijetli žuto.
Svijetli približno 60 sekundi nakon što je uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 48.9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.

Instrumenti i kontrole93Ubrzo servisiraj vozilog svijetli žuto.
Osim toga, u informacijskom centru
vozača prikazuje se poruka
upozorenja.
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Poruke vozila 3 104.
Sustav kočnica i spojke
R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 171.9 Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 142.
Korištenje papučice
- svijetli ili treperi žuto.
Svijetli
Papučicu spojke potrebno je pritisnuti
kako bi se motor mogao pokrenuti u
načinu rada Autostop. Sustav stop-
start 3 132.
Treperi
Papučicu spojke treba pritisnuti za glavno pokretanje motora 3 19,
3 131.
Kod nekih izvedbi, poruka o potrebnoj upotrebi papučice prikazuje se na
informacijskom zaslonu za vozača
3 104.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon
nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati ali bez ABS regulacije.Sustav protiv blokiranja kotača
3 141.
Viši stupanj [ svijetli zeleno kao kontrolni
indikator ili se prikazuje kao simbol na
informacijskom centru vozača sa
zaslonom više razine, ako se radi
uštede preporučuje prebaciti u viši
stupanj prijenosa.
Izbornik Eco informacija
Indikator uključenog stupnja
prijenosa iskače kao puna stranica u
informacijskom centru vozača.
Pomoć u vožnji EcoFlex 3 96.
Servo upravljač c svijetli žuto.
Pali se sa smanjenim radom
servoupravljača
Rad servoupravljača je smanjen zbog pregrijavanja sustava. Kontrolno
svjetlo se gasi kada se sustav ohladi.
Sustav stop-start 3 132.

94Instrumenti i kontrole
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.
Istovremeno uključivanje c i b
Sustav servoupravljača morate kalibrirati, kalibriranje sustava 3 145.
Ultrazvučna pomoć pri
parkiranju
r svijetli žuto.
Greška u sustavu
ili
Greška zbog prljavih senzora ili su
prekriveni ledom ili snijegom
ili
Interferencija zbog vanjskih izvora
ultrazvuka. Jednom kad se izvor
interferencije ukloni sustav će
normalno funkcionirati.
Za otklanjanje uzroka greške u
sustavu kontaktirajte radionicu.
Ultrazvučna pomoć pri parkiranju
3 150.Isključena elektronička
kontrola stabilnosti
t svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanjab svijetli ili treperi žuto.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.
Svijetli
Postoji greška u sustavu. Poruka
upozorenja pojavljuje se na
vozačevom informacijskom centru. Vožnja se može nastaviti. Sustav nije djelatan. Vozna stabilnost se ipak
može pogoršati ovisno o uvjetima na
površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.Elektronička kontrola stabilnosti
3 144, Sustav kontrole proklizavanja
3 143.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.
Svijetli Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 193.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.

Instrumenti i kontrole95
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite spojku.
2. Odaberite neutralnu brzinu.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.
9 Upozorenje
Kada je motor isključen, za
kočenje i upravljanje potrebna je
znatno veća sila.
Dok je uključena funkcija
Autostop, pojačivač kočenja će i
dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 169.
Niska razina goriva
Y svijetli ili treperi žuto.
Svijetli Razina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte.
Ne dozvolite da se spremnik isprazni.
Katalizator 3 136.
Blokada motora d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Vanjsko svjetlo
8 svijetli zeleno.
Uključena su vanjska svjetla 3 112.
Dugo svjetlo C svijetli plavo.
Svijetli kad je uključeno dugo svjetlo
ili tijekom upozorenja prednjim
svjetlima 3 113.
Stražnje svjetlo za maglu r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 115.
Tempomat m svijetli bijelo ili zeleno.
Svijetli bijelo
Sustav je uključen.
Svijetli zeleno Tempomat je uključen.
Tempomat 3 147.

96Instrumenti i kontroleOtvorena vrata
h svijetli crveno.
Otvorena su vrata ili vrata prtljažnika.Informacijski zasloni
Informacijski centar
vozača
Informacijski centar vozača (DIC) je na sklopu instrumenata.
Dostupan je kao zaslon na sredini ili
zaslon na vrhu.
Zaslon na srediniPokazivanje: ■ brojač ukupno prijeđenih kilometara
■ brojač dnevno prijeđenih kilometara
■ kontrolna svjetla
■ izbornik informacija o vozilu, pogledajte sljedeće
■ izbornik informacija o putu/gorivu, pogledajte sljedeće
■ poruke vozila prikazuju se kao kodni brojevi 3 104.
Odaberite stranice izbornika
pritiskom na tipku MENU ili
okretanjem kotačića na ručici
pokazivača smjera.
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano. Neke su funkcije dostupne samo u vožnji.
Izbornik informacija o vozilu i izbornik
informacija o putu/gorivu su stranice
koje možete izabrati, dok poruke
vozila i kontrolna svjetla iskaču po
potrebi.

Instrumenti i kontrole97
Zaslon u vrhu
Pokazivanje:■ Vehicle Information Menu
(Informacijski izbornik vozila) X
■ Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo) W
■ Izbornik za pomoć u ekološkoj
vožnji EcoFlex s
Odaberite stranice izbornika
pritiskom na tipku MENU na ručici
pokazivača smjera; u najgornjem
retku zaslona pokazuju se simboli
glavnog izbornika.
Neke se od prikazanih informacija
razlikuju, ovisno o tome vozi li se
vozilo ili je parkirano. Neke su funkcije dostupne samo u vožnji.
Poruke vozila iskaču kada je to
potrebno.
Personalizacija vozila 3 107.
Memorirane postavke 3 24.
Odabir izbornika i funkcija
Izbornici i funkcije se mogu odabrati
prekidačima na poluzi pokazivača
smjera.Pritisnite MENU prekidač za
prebacivanje između izbornika ili za
povratak iz podizbornika u sljedeću
višu razinu izbornika.
Zakrenite kotačić za podešavanja za
označavanje opcije izbornika ili za
postavljanje numeričke vrijednosti.
Pritisnite SET/CLR prekidač za
odabir funkcije ili za potvrdu poruke.
Vehicle Information Menu(Informacijski izbornik vozila)
Za biranje stranice informacija o
vozilu, pritisnite tipku MENU.
Okrenite kotačić za namještanje kako
biste izabrali podizbornik.
Pratite upute dane u podizbornicima. ■ Unit (Mjerna jedinica)
Dok je stranica prikazana, pritisnite tipku SET/CLR . Okretanjem
kotačića za podešavanje, odaberite
imperijalne (jedinica 1) ili metričke
(jedinica 3). Za postavljanje
jedinice, pritisnite SET/CLR.

98Instrumenti i kontrole
■Tire Pressure (Tlak u gumi)
Tlak u gumama svih kotača
prikazuje se na ovoj stranici tijekom vožnje 3 193.
■ Tire Load (Opterećenje gume)
Na zaslonu opterećenja guma
možete odabrati kategoriju tlaka u
gumama Light, Eco ili Max (lako,
eko, maks.), sukladno stvarnom tlaku u napuhanoj gumi. Odaberite
kategoriju okretanjem kotačića za
podešavanje. Za postavljanje
kategorije, pritisnite SET/CLR
3 193.■ Remaining Oil Life (Preostali vijek
trajanja ulja)
Prikazuje procijenjeni vijek trajanja
ulja. Brojka u % znači trenutni
preostali vijek trajanja motornog ulja i pokazuje kada zamijeniti
motorno ulje i filtar 3 87.
■ Speed Warning (Upozorenje
brzine)
Prikaz upozorenja za brzinu
alarmira ako se zadana brzina
prekorači.
Za postavljanje upozorenja za
brzinu pritisnite SET/CLR dok je
stranica prikazana. Za biranje
vrijednosti, okrenite kotačić za
podešavanje. Pritisnite SET/CLR
za postavljanje brzine.
Ako se odabrana granica brzine
prekorači, oglašava se gong za
upozorenje. Nakon postavljanja
brzine ta se značajka može isključiti pritiskom na SET/CLR tijekom
pregledavanja ove stranice.
Odabir i indikacija mogu biti različiti za
zaslon na sredini i zaslon na vrhu.
Trip/Fuel Information Menu
(Informacijski izbornik
putovanje/gorivo) Za biranje stranice informacija o putu/gorivu, pritisnite tipku MENU.
Okrenite kotačić za namještanje kako
biste izabrali podizbornik.
Zaslon na sredini
