Automobilio priežiūra179
5. Išimkite lemputę, šiek tiekpasukdami prieš laikrodžio
rodyklę ir ištraukdami. Pakeiskite
lemputę.
6. Įstatykite lemputės lizdą į bloką ir pasukite pagal laikrodžio rodyklę.
7. Prijunkite žibinto bloką prie bamperio ir prisukite abiem
varžtais.
8. Įstatykite ir sujunkite dangtį su bamperiu. Įstatykite mažąjį
dangtelį.
Galiniai žibintai Versijos su žemųjų dažnių
garsiakalbiu
Nuimkite bagažinės skyriaus grindų
dangtį. Dešinėje pusėje išimkite
įrankių dėžę, kad galėtumėte pasiekti
dangtį 3 68.
Versijos su daiktadėže
Išimkite daiktadėžę, kad
pasiektumėte dangtelį 3 66.
1. Atleiskite dangtį atitinkamoje
pusėje ir nuimkite jį.
2. Ranka iš vidaus atsukite plastmasinę apsauginę veržlę.
3.Atsargiai ištraukite žibinto bloką iš
nišos ir išimkite jį.
4. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir ištraukite. Šių

180Automobilio priežiūra
žibintų lemputės keičiamos
ištraukiant:
posūkio žibinto 1;
galinio žibinto 2;
galinio / stabdžių žibinto 3;
Jei galinis žibintas 2 ir galinio
žibinto / stabdžių žibinto 3 blokas
yra sudarytas iš šviesos diodų, dėl keitimo kreipkitės į autoservisą.
5. Įstatykite ir pagal laikrodžio rodyklę įsukite lemputės laikiklį į
galinio žibinto bloką.
Pasirūpinkite, kad laidai liktų
kabelių kanaluose.Sumontuokite žibinto bloką su
fiksavimo kaiščiais į automobilio
korpuso nišas ir priveržkite plastikinę fiksavimo veržlę (iš
bagažinės skyriaus vidaus).
Užtraukite žiedinį tarpiklį ant
įdubos žibinto korpuse.
Uždarykite dangtį ir užfiksuokite.
Atbulinės eigos žibintas / galinis rūko žibintas
Atbulinės eigos žibintas įrengtas
dešinėje bamperio pusėje, o galinis
rūko žibintas – kairėje.
Lemputės keitimo aprašymas abiem
atvejais sutampa.1. Atsukite varžtą ir nuimkite dangtį.
2. Atsukite varžtus ir ištraukite žibinto bloką iš bamperio.

Automobilio priežiūra181
3. Atjunkite ir išimkite lemputėslizdą, sukdami prieš laikrodžio
rodyklę.
4. Išimkite lemputę, šiek tiek pasukdami prieš laikrodžio
rodyklę ir ištraukdami. Pakeiskite
lemputę.
5. Įstatykite lemputės lizdą į bloką ir pasukite pagal laikrodžio rodyklę.
6. Pakeiskite žibinto bloką bamperyje ir pritvirtinkite varžtu.
7. Įstatykite dangtį į bamperį ir prisukite varžtą.
„Adam Rocks“
1. Nuimkite dangtį, pažymėtojevietoje patraukdami jį ranka (žr.
rodyklę iliustracijoje).
2. Atsukite abu sraigtus ir ištraukite žibinto bloką iš bamperio.
3. Atjunkite ir išimkite lemputėslizdą, sukdami prieš laikrodžio
rodyklę.

182Automobilio priežiūra
4. Išimkite lemputę, šiek tiekpasukdami prieš laikrodžio
rodyklę ir ištraukdami. Pakeiskite
lemputę.
5. Įstatykite lemputės lizdą į bloką ir pasukite pagal laikrodžio rodyklę.
6. Prijunkite žibinto bloką prie bamperio ir prisukite abiem
varžtais.
7. Įstatykite ir sujunkite dangtį su bamperiu.
Šoniniai posūkių žibintai
Norint pakeisti lemputę, reikia nuimti
žibinto korpusą:
1. Nustumkite žibintą kairėn ir ištraukite jį, paėmę už dešiniojo
krašto.
2. Pasukite lemputės laikiklį prieš laikrodžio rodyklę ir išimkite iš
korpuso.

Automobilio priežiūra183
3. Ištraukite lemputę iš laikiklio irpakeiskite ją nauja.
4. Įstatykite lemputės laikiklį ir pasukite pagal laikrodžio rodyklę.
5. Įstatykite kairįjį žibinto galą, pastumkite kairėn ir įstatykite
dešinįjį galą.
Registracijos numerio
apšvietimas
1. Įstatykite atsuktuvą į nišą dangtelyje, paspauskite į šoną ir
atleiskite spyruoklę.
2. Nuimkite lemputę žemyn, stengdamiesi netraukti kabelio.
3. Pasukdami prieš laikrodžiorodyklę, ištraukite lemputės laikiklįiš žibinto korpuso.
4. Ištraukite lemputę iš laikiklio ir pakeiskite ją nauja.
5. Įstatykite lemputės laikiklį į žibinto
korpusą ir pasukite pagal
laikrodžio rodyklę.
6. Įkiškite lemputę į bamperį ir leiskite, kad ji susijungtų.
Salono apšvietimas Plafono apšvietimas, skaitymo
lemputės Lemputės turi būti pakeistos
dirbtuvėse.
Krovinių skyriaus lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Kupolinis plafonas
Lemputės turi būti pakeistos
dirbtuvėse.

184Automobilio priežiūra
Aplinkos apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.
Žvaigždėtasis skydelis
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra dvi saugiklių
dėžutės:
■ variklio skyriaus kairėje pusėje priekyje,
■ automobilyje su vairu kairėje pusėje – už žibintų jungiklio, o su
vairu dešinėje pusėje – už
daiktadėžės.
Prieš pakeisdami saugiklį, išjunkite
atitinkamą jungiklį ir degimą.
Automobilyje įrengta įvairių rūšių
saugiklių.

Automobilio priežiūra185
Priklausomai nuo saugiklio tipo,
perdegusį saugiklį galima atpažinti iš
jo susilydžiusios vielos. Kol
nenustatėte gedimo priežasties,
saugiklio nekeiskite.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Saugiklių ištraukimo įrankis
Saugiklių ištraukimo įrankis gali būti
laikomas saugiklių dėžutėje variklio
skyriuje.Nustatykite saugiklių trauktuvą ant
saugiklio (viršaus) ir ištraukite
saugiklį.
Saugiklių dėžutė variklio
skyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.

186Automobilio priežiūra
Nr.Grandinė1–2Išorinio veikdrodėlio jungiklis3Kėbulo valdymo modulis4Sulankstomo stoglangio /
važiuoklės valdymo modulis5ABS6Kairysis dieninis žibintas7–8Kėbulo valdymo modulis9Automobilio akumuliatoriaus
jutiklis10Priekinių žibintų suvedimas /
TPMS / sulankstomas
stoglangis11Galinis valytuvas12Miglos šalinimas nuo lango13Dešinysis dieninis žibintas14Miglos šalinimas nuo veidrodėlio15–Nr.Grandinė16Važiuoklės valdymo modulis /
LPG sistema17Vidinis veidrodėlis18Variklio valdymo modulis19Degalų siurblys20–21Įpurškimo ritė22–23Įpurškimo sistema24Plautuvo sistema25Apšvietimo sistema26Variklio valdymo modulis27–28Variklio valdymo modulis29Variklio valdymo modulis30–31Kairysis priekinis žibintas32Dešinysis priekinis žibintasNr.Grandinė33Variklio valdymo modulis34Garso signalas35Sankaba36–

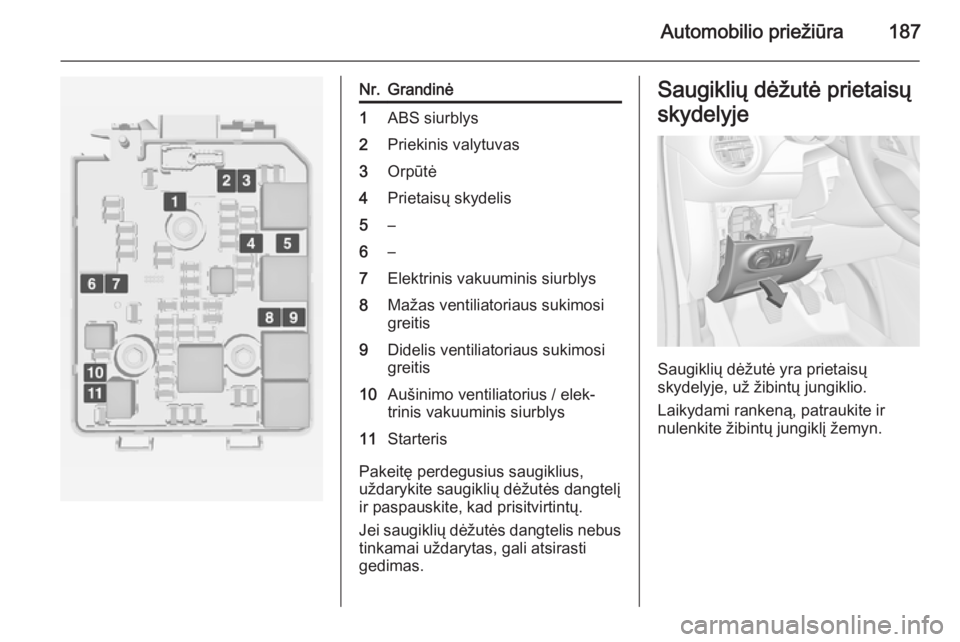

Automobilio priežiūra187
Nr.Grandinė1ABS siurblys2Priekinis valytuvas3Orpūtė4Prietaisų skydelis5–6–7Elektrinis vakuuminis siurblys8Mažas ventiliatoriaus sukimosi
greitis9Didelis ventiliatoriaus sukimosi
greitis10Aušinimo ventiliatorius / elek‐
trinis vakuuminis siurblys11Starteris
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtelį ir paspauskite, kad prisitvirtintų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.
Saugiklių dėžutė prietaisų
skydelyje
Saugiklių dėžutė yra prietaisų
skydelyje, už žibintų jungiklio.
Laikydami rankeną, patraukite ir
nulenkite žibintų jungiklį žemyn.

188Automobilio priežiūra
Nr.Grandinė1–2–3Elektra valdomi langai4Įtampos transformatorius5Kėbulo valdymo modulis 16Kėbulo valdymo modulis 27Kėbulo valdymo modulis 38Kėbulo valdymo modulis 49Kėbulo valdymo modulis 510Kėbulo valdymo modulis 611Kėbulo valdymo modulis 712Kėbulo valdymo modulis 813–14Bagažinės dangtis15Diagnostinė jungtis16Duomenų ryšio jungtis17Degimą18Oro kondicionavimo sistemaNr.Grandinė19Garso stiprintuvas20Automobilio statymo pagalba21Stabdžių jungiklis22Garso sistema23Ekranas24–25„Onstar“26Prietaisų skydelis27Vairuotojo sėdynės šildymas28–29–30Prietaisų skydelis31Garso signalas32Keleivio sėdynės šildymas33Šildomas vairas34–35–36–
