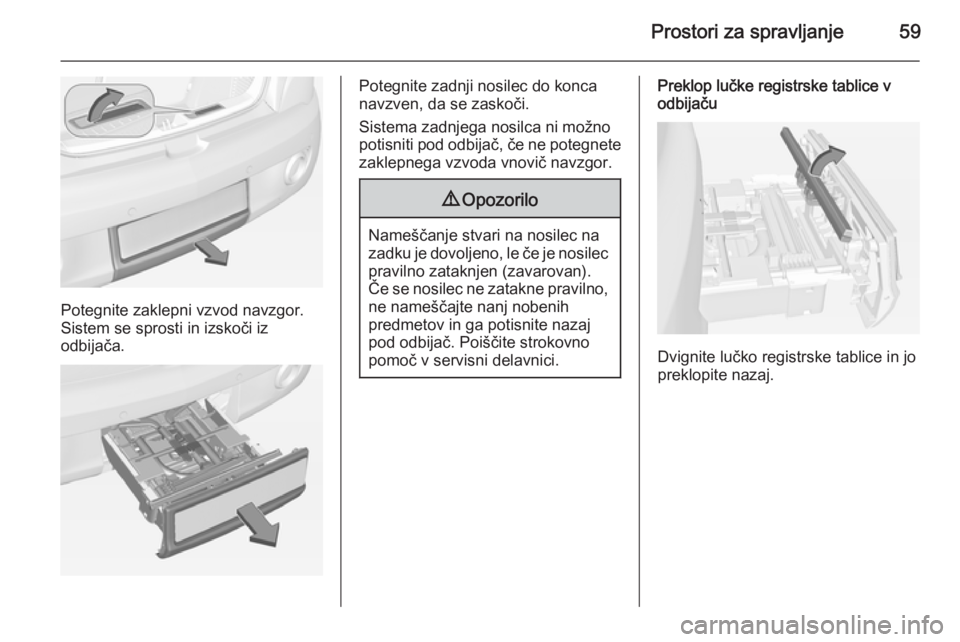

Prostori za spravljanje59
Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop lučke registrske tablice v
odbijaču
Dvignite lučko registrske tablice in jo
preklopite nazaj.

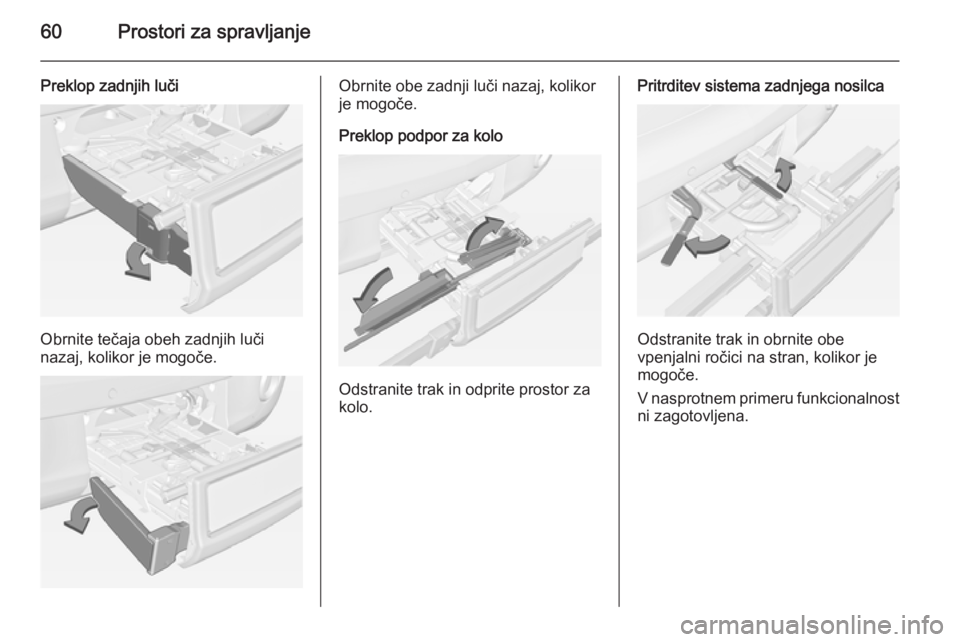

60Prostori za spravljanje
Preklop zadnjih luči
Obrnite tečaja obeh zadnjih luči
nazaj, kolikor je mogoče.
Obrnite obe zadnji luči nazaj, kolikor
je mogoče.
Preklop podpor za kolo
Odstranite trak in odprite prostor za
kolo.
Pritrditev sistema zadnjega nosilca
Odstranite trak in obrnite obe
vpenjalni ročici na stran, kolikor je
mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.

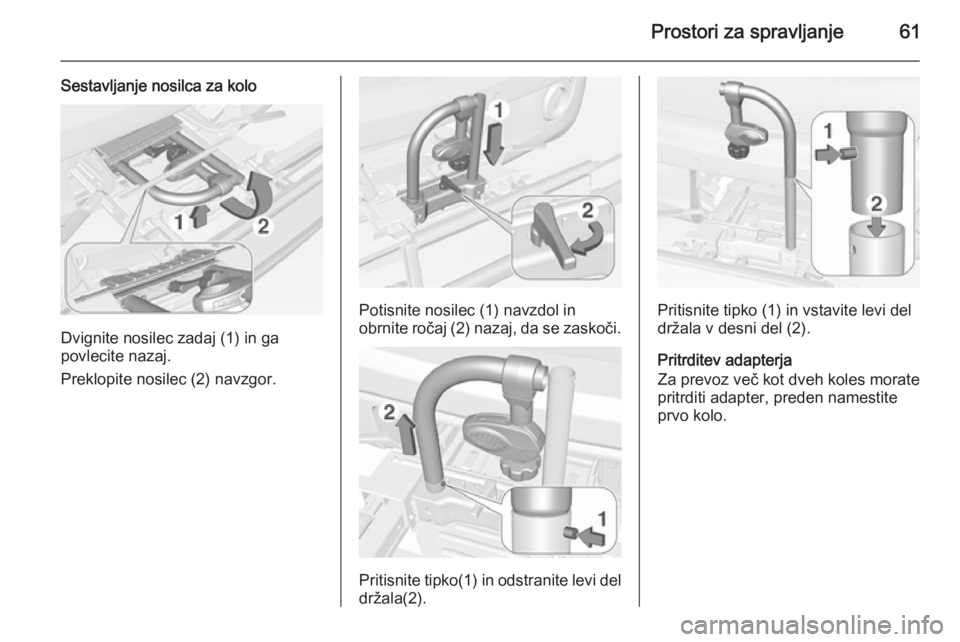

Prostori za spravljanje61
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj (1) in ga
povlecite nazaj.
Preklopite nosilec (2) navzgor.
Potisnite nosilec (1) navzdol in
obrnite ročaj (2) nazaj, da se zaskoči.
Pritisnite tipko(1) in odstranite levi del
držala(2).
Pritisnite tipko (1) in vstavite levi del
držala v desni del (2).
Pritrditev adapterja
Za prevoz več kot dveh koles morate
pritrditi adapter, preden namestite
prvo kolo.

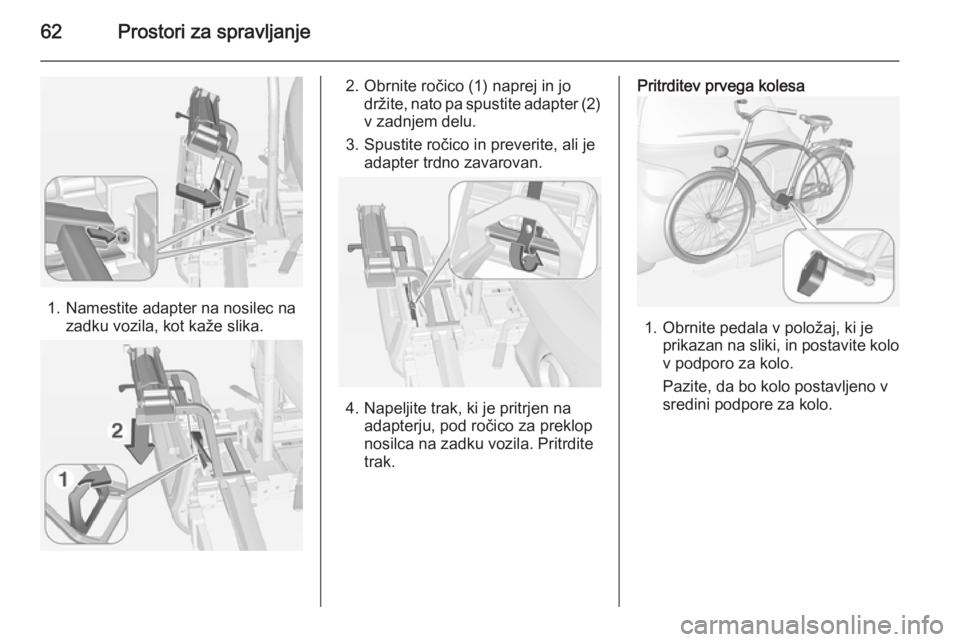

62Prostori za spravljanje
1. Namestite adapter na nosilec nazadku vozila, kot kaže slika.
2. Obrnite ročico (1) naprej in jodržite, nato pa spustite adapter (2)v zadnjem delu.
3. Spustite ročico in preverite, ali je adapter trdno zavarovan.
4. Napeljite trak, ki je pritrjen naadapterju, pod ročico za preklop
nosilca na zadku vozila. Pritrdite
trak.
Pritrditev prvega kolesa
1. Obrnite pedala v položaj, ki je prikazan na sliki, in postavite kolov podporo za kolo.
Pazite, da bo kolo postavljeno v
sredini podpore za kolo.

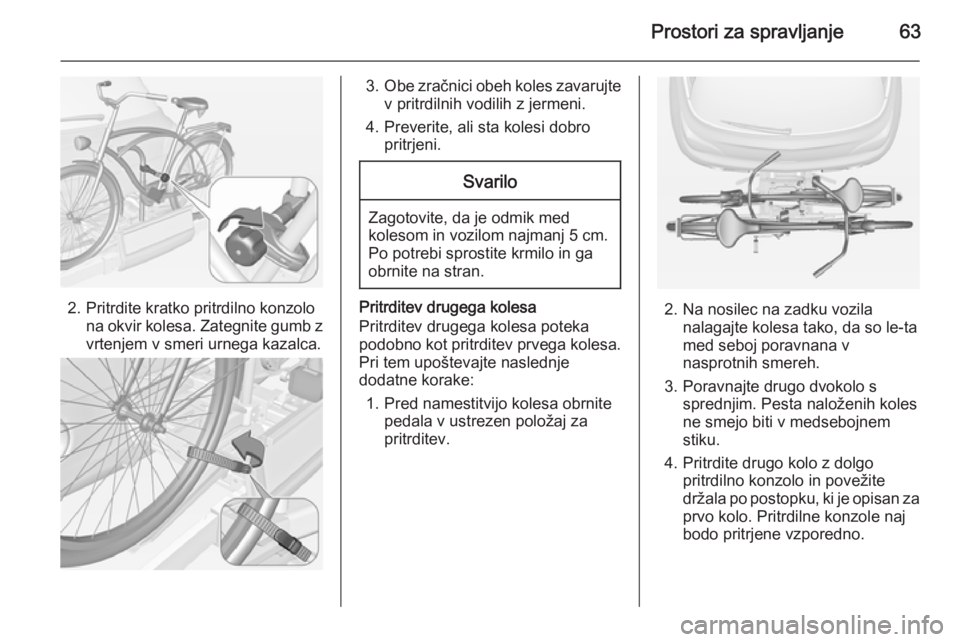

Prostori za spravljanje63
2. Pritrdite kratko pritrdilno konzolona okvir kolesa. Zategnite gumb z
vrtenjem v smeri urnega kazalca.
3. Obe zračnici obeh koles zavarujte
v pritrdilnih vodilih z jermeni.
4. Preverite, ali sta kolesi dobro pritrjeni.Svarilo
Zagotovite, da je odmik medkolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Pritrditev drugega kolesa
Pritrditev drugega kolesa poteka
podobno kot pritrditev prvega kolesa.
Pri tem upoštevajte naslednje
dodatne korake:
1. Pred namestitvijo kolesa obrnite pedala v ustrezen položaj za
pritrditev.2. Na nosilec na zadku vozila nalagajte kolesa tako, da so le-ta
med seboj poravnana v
nasprotnih smereh.
3. Poravnajte drugo dvokolo s sprednjim. Pesta naloženih koles
ne smejo biti v medsebojnem
stiku.
4. Pritrdite drugo kolo z dolgo pritrdilno konzolo in povežite
držala po postopku, ki je opisan za
prvo kolo. Pritrdilne konzole naj
bodo pritrjene vzporedno.

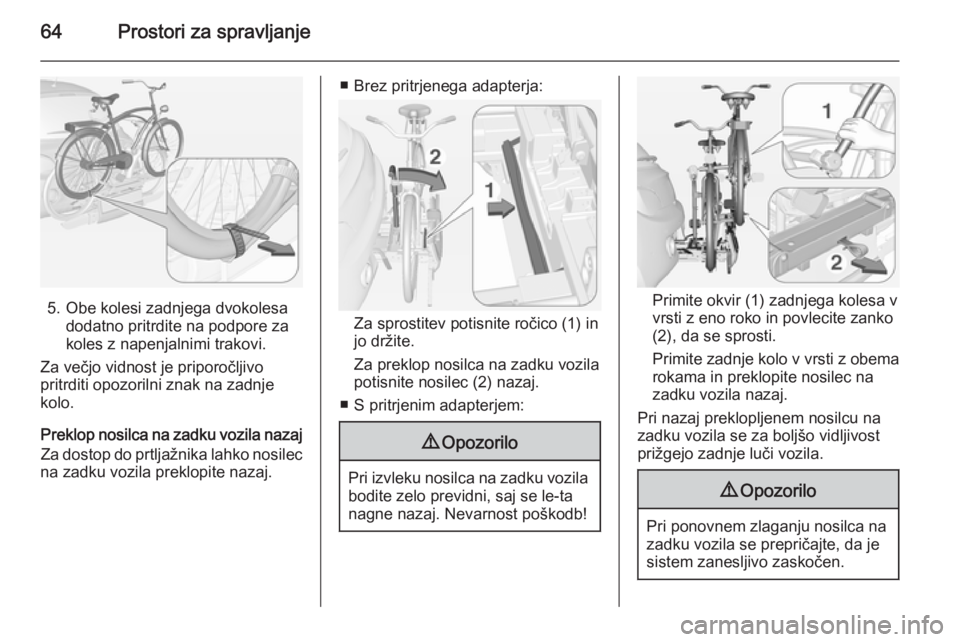

64Prostori za spravljanje
5. Obe kolesi zadnjega dvokolesadodatno pritrdite na podpore za
koles z napenjalnimi trakovi.
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Preklop nosilca na zadku vozila nazaj Za dostop do prtljažnika lahko nosilec
na zadku vozila preklopite nazaj.
■ Brez pritrjenega adapterja:
Za sprostitev potisnite ročico (1) in
jo držite.
Za preklop nosilca na zadku vozila
potisnite nosilec (2) nazaj.
■ S pritrjenim adapterjem:
9 Opozorilo
Pri izvleku nosilca na zadku vozila
bodite zelo previdni, saj se le-ta
nagne nazaj. Nevarnost poškodb!
Primite okvir (1) zadnjega kolesa v
vrsti z eno roko in povlecite zanko
(2), da se sprosti.
Primite zadnje kolo v vrsti z obema
rokama in preklopite nosilec na
zadku vozila nazaj.
Pri nazaj preklopljenem nosilcu na zadku vozila se za boljšo vidljivostprižgejo zadnje luči vozila.
9 Opozorilo
Pri ponovnem zlaganju nosilca na
zadku vozila se prepričajte, da je
sistem zanesljivo zaskočen.

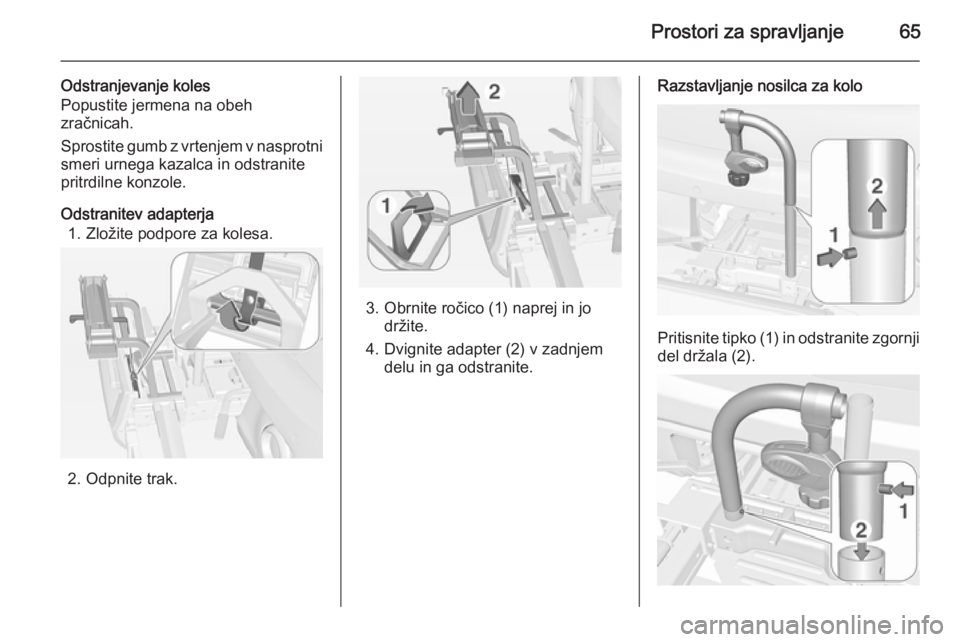

Prostori za spravljanje65
Odstranjevanje koles
Popustite jermena na obeh
zračnicah.
Sprostite gumb z vrtenjem v nasprotni
smeri urnega kazalca in odstranite
pritrdilne konzole.
Odstranitev adapterja 1. Zložite podpore za kolesa.
2. Odpnite trak.
3. Obrnite ročico (1) naprej in jo držite.
4. Dvignite adapter (2) v zadnjem delu in ga odstranite.
Razstavljanje nosilca za kolo
Pritisnite tipko (1) in odstranite zgornjidel držala (2).

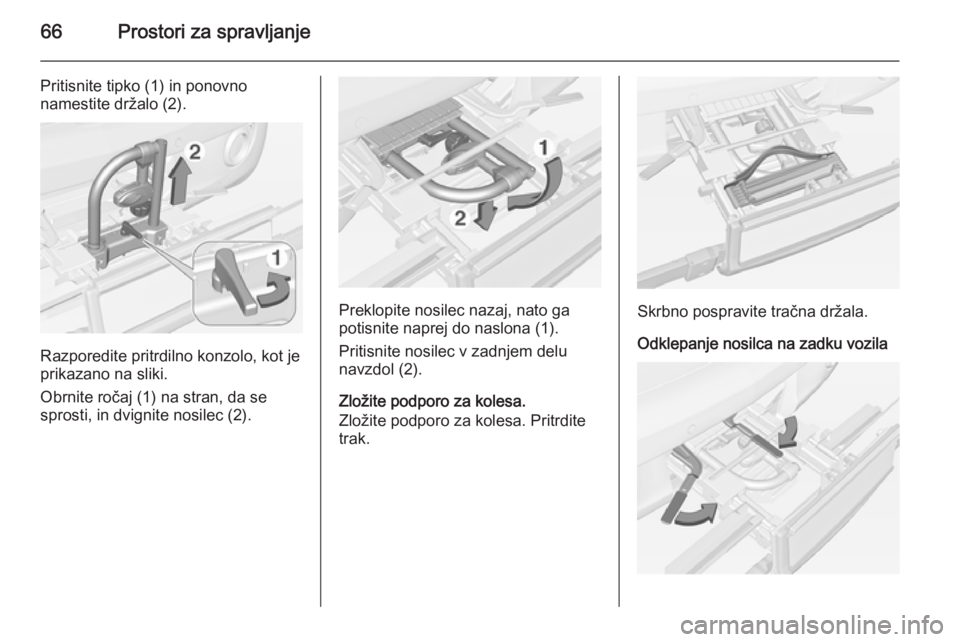

66Prostori za spravljanje
Pritisnite tipko (1) in ponovno
namestite držalo (2).
Razporedite pritrdilno konzolo, kot je
prikazano na sliki.
Obrnite ročaj (1) na stran, da se
sprosti, in dvignite nosilec (2).
Preklopite nosilec nazaj, nato ga
potisnite naprej do naslona (1).
Pritisnite nosilec v zadnjem delu
navzdol (2).
Zložite podporo za kolesa.
Zložite podporo za kolesa. Pritrdite
trak.Skrbno pospravite tračna držala.
Odklepanje nosilca na zadku vozila

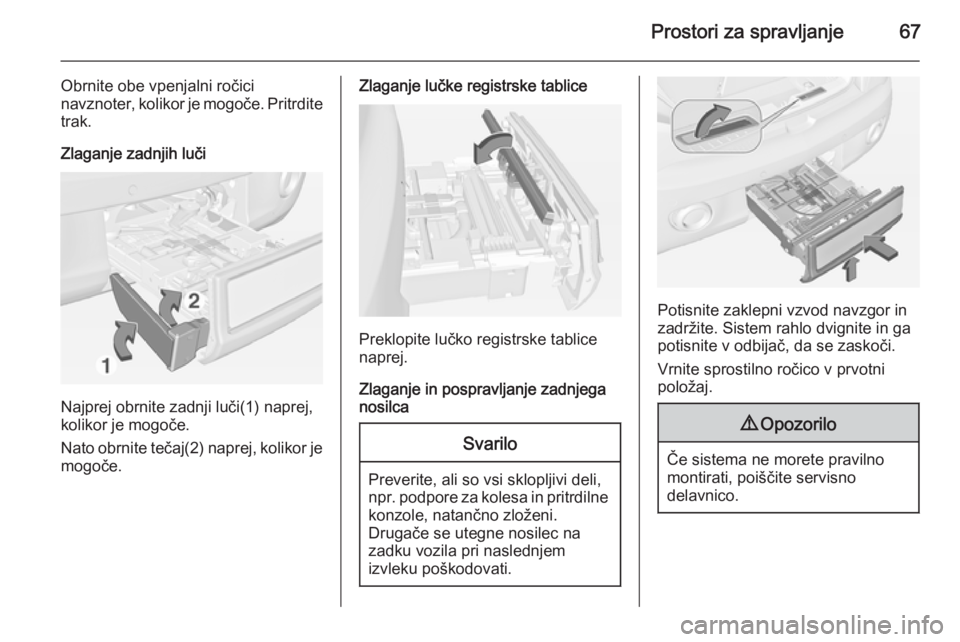

Prostori za spravljanje67
Obrnite obe vpenjalni ročici
navznoter, kolikor je mogoče. Pritrdite trak.
Zlaganje zadnjih luči
Najprej obrnite zadnji luči(1) naprej,
kolikor je mogoče.
Nato obrnite tečaj(2) naprej, kolikor je
mogoče.
Zlaganje lučke registrske tablice
Preklopite lučko registrske tablice
naprej.
Zlaganje in pospravljanje zadnjega
nosilca
Svarilo
Preverite, ali so vsi sklopljivi deli,
npr. podpore za kolesa in pritrdilne konzole, natančno zloženi.
Drugače se utegne nosilec na
zadku vozila pri naslednjem
izvleku poškodovati.
Potisnite zaklepni vzvod navzgor in
zadržite. Sistem rahlo dvignite in ga
potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.
9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.

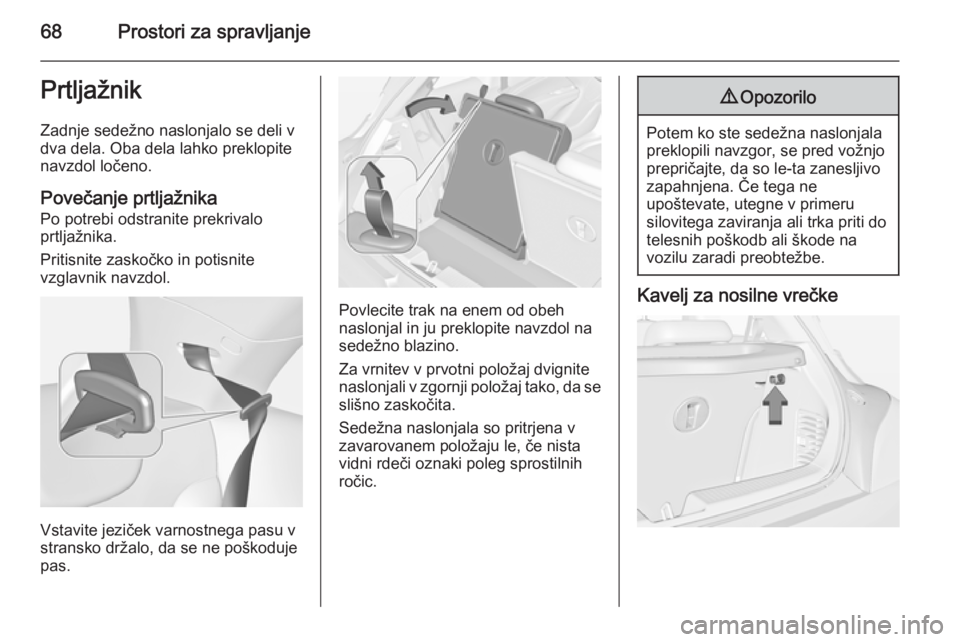

68Prostori za spravljanjePrtljažnik
Zadnje sedežno naslonjalo se deli v dva dela. Oba dela lahko preklopite
navzdol ločeno.
Povečanje prtljažnika
Po potrebi odstranite prekrivalo
prtljažnika.
Pritisnite zaskočko in potisnite
vzglavnik navzdol.
Vstavite jeziček varnostnega pasu v
stransko držalo, da se ne poškoduje
pas.
Povlecite trak na enem od obeh
naslonjal in ju preklopite navzdol na sedežno blazino.
Za vrnitev v prvotni položaj dvignite
naslonjali v zgornji položaj tako, da se slišno zaskočita.
Sedežna naslonjala so pritrjena v
zavarovanem položaju le, če nista
vidni rdeči oznaki poleg sprostilnih
ročic.
9 Opozorilo
Potem ko ste sedežna naslonjala
preklopili navzgor, se pred vožnjo
prepričajte, da so le-ta zanesljivo
zapahnjena. Če tega ne
upoštevate, utegne v primeru
silovitega zaviranja ali trka priti do
telesnih poškodb ali škode na
vozilu zaradi preobtežbe.
Kavelj za nosilne vrečke
