Уход за автомобилем199
5. Извлеките лампу из патрона,слегка повернув ее и потянув на
себя. Замените лампу.
6. Вставьте патрон в фонарь и по‐
верните его по часовой
стрелке.
7. Вставив фонарь в сборе в бам‐ пер, закрепить обоими вин‐
тами.
8. Вставьте накладку на место в бампер до фиксации. Устано‐
вите на место маленькую за‐
глушку.
Задние фонари
На моделях с сабвуфером
Снимите крышку пола багажного
отделения. Также снимите ящик с
инструментами с правой стороны,
чтобы открыть доступ к крышке 3 76.
На моделях с ящиком для хранения
Выньте ящик для хранения, чтобы
добраться до крышки 3 75.
1. Освободите защелку и снимите
крышку на той стороне, где не‐
обходимо выполнить замену.
2. Вручную отвернуть пластмас‐ совую крепежную гайку из‐
нутри.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.

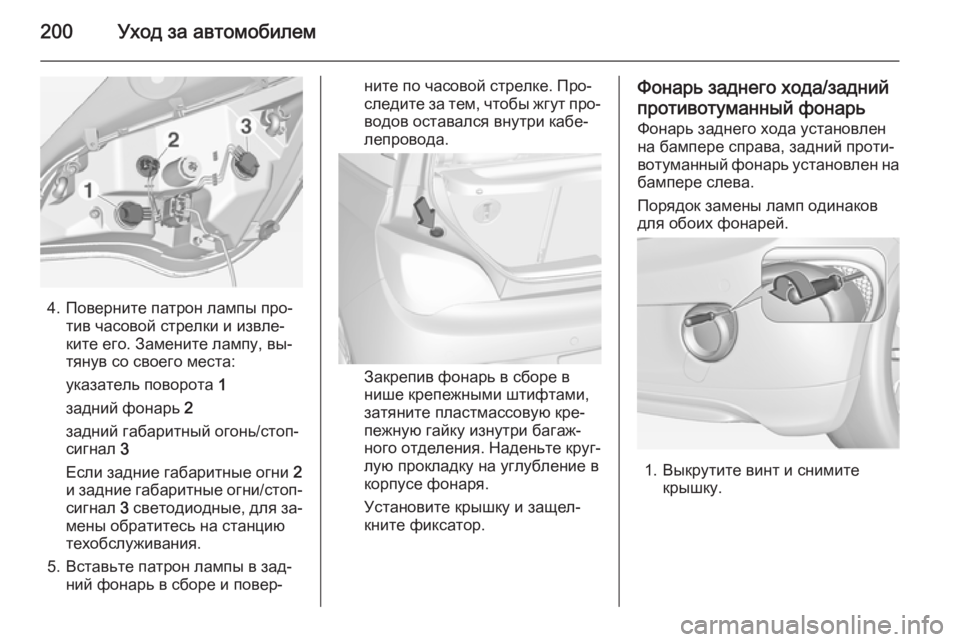

200Уход за автомобилем
4. Поверните патрон лампы про‐тив часовой стрелки и извле‐
ките его. Замените лампу, вы‐
тянув со своего места:
указатель поворота 1
задний фонарь 2
задний габаритный огонь/стоп- сигнал 3
Если задние габаритные огни 2
и задние габаритные огни/стоп- сигнал 3 светодиодные, для за‐
мены обратитесь на станцию
техобслуживания.
5. Вставьте патрон лампы в зад‐ ний фонарь в сборе и повер‐
ните по часовой стрелке. Про‐
следите за тем, чтобы жгут про‐ водов оставался внутри кабе‐
лепровода.
Закрепив фонарь в сборе в
нише крепежными штифтами,
затяните пластмассовую кре‐
пежную гайку изнутри багаж‐
ного отделения. Наденьте круг‐
лую прокладку на углубление в
корпусе фонаря.
Установите крышку и защел‐
кните фиксатор.
Фонарь заднего хода/задний
противотуманный фонарь
Фонарь заднего хода установлен на бампере справа, задний проти‐
вотуманный фонарь установлен на
бампере слева.
Порядок замены ламп одинаков
для обоих фонарей.
1. Выкрутите винт и снимите крышку.

Уход за автомобилем201
2.Выкрутите винт и извлеките фо‐
нарь в сборе из бампера.
3. Снимите патрон с лампой, вра‐ щая его против часовой
стрелки.
4. Извлеките лампу из патрона, слегка повернув ее и потянув на
себя. Замените лампу.
5. Вставьте патрон в фонарь и по‐
верните его по часовой
стрелке.
6. Вновь установите фонарь в бампер и закрепите винтом.
7. Установите крышку на бампер и
закрепите винтом.
Adam Rocks
1. Снимите накладку, захватив ее рукой в указанном месте и по‐
тянув на себя (указано стрел‐
ками на иллюстрации).

202Уход за автомобилем
2. Выкрутите оба винта и извле‐ките фонарь в сборе из бам‐
пера.
3. Снимите патрон с лампой, вра‐ щая его против часовой
стрелки.
4. Извлеките лампу из патрона, слегка повернув ее и потянув на
себя. Замените лампу.
5. Вставьте патрон в фонарь и по‐
верните его по часовой
стрелке.
6. Вставив фонарь в сборе в бам‐ пер, закрепить обоими вин‐
тами.
7. Вставьте накладку на место в бампер до фиксации.
Боковые указатели
поворота
Для замены лампы необходимо снять корпус фонаря:
1. Сдвиньте плафон влево и из‐ влеките, потянув за правый
край.

Уход за автомобилем203
2. Поверните патрон лампы про‐тив часовой стрелки, чтобы из‐
влечь его из корпуса.
3. Выньте лампу из патрона и за‐ мените ее.
4. Вставьте патрон и поверните его по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, послечего вставьте правый край.
Освещение номерного
знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.
2. Извлеките фонарь, потянув его вниз. Не прикладывайте усилие
к жгуту проводов.

204Уход за автомобилем
3. Извлеките патрон из корпусафонаря, вращая ее против ча‐
совой стрелки.
4. Выньте лампу из патрона и за‐ мените ее.
5. Вставьте патрон в корпус фо‐ наря и поверните его по часо‐
вой стрелке.
6. Вставьте фару в бампер до фиксации.
Освещение салона Плафон внутреннегоосвещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового
отделения Замену ламп выполнять на стан‐
ции техобслуживания.
Потолочный плафон Замену ламп выполнять на стан‐
ции техобслуживания.Фоновая подсветка
Замену ламп выполнять на стан‐
ции техобслуживания.
Звездное небо в панели крыши
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐ ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
■ в левой передней части мотор‐ ного отсека,
■ за блоком управления светотех‐ никой в салоне автомобилей с
левосторонним рулевым упра‐
влением или за вещевым отде‐
лением в автомобилях с право‐
сторонним рулевым управле‐
нием.
Перед заменой предохранителя
отключите соответствующий вы‐ ключатель или выключите зажига‐
ние.

Уход за автомобилем205
В автомобиле используются пре‐
дохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть ус‐
тановлены дополнительные пре‐
дохранители.
Приспособление для снятия
предохранителей Приспособление для снятия пре‐
дохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте съемник на предохрани‐
тель сверху и выньте предохрани‐
тель.

206Уход за автомобилемБлок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее вер‐
тикально вверх.
№Электрическая цепь1–2Переключатель наружного
зеркала3Блок управления кузовным
оборудованием4Складная крыша/блок управ‐
ления шасси5ABS6Дневной ходовой огонь слева7–8Блок управления кузовным
оборудованием9Датчик аккумуляторной
батареи автомобиля10Корректор фар/Система конт‐
роля давления воздуха в
шинах/Сдвижной люк в крыше11Задний стеклоочиститель12Подогрев стекла13Дневной ходовой огонь справа14Подогрев зеркал15–

Уход за автомобилем207
№Электрическая цепь16Модуль управления шасси/
система СНГ17Внутреннее зеркало18Блок управления двигателем19Топливный насос20–21Катушка системы впрыска22–23Система впрыска24Омыватель25Осветительные приборы26Блок управления двигателем27–28Блок управления двигателем29Блок управления двигателем30–31Левая блок-фара32Правая блок-фара33Блок управления двигателем34Звуковой сигнал№Электрическая цепь35Сцепление36–№Электрическая цепь1Насос ABS2Передний стеклоочиститель3Нагнетательный вентилятор4Щиток приборов5–6–7Электрический вакуумный
насос8Низкие обороты вентилятора
радиатора9Высокие обороты вентилятора радиатора10Вентилятор охлаждения/Элек‐
трический вакуумный насос11Стартер
После замены перегоревших пре‐
дохранителей следует закрыть
крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно, воз‐
можно возникновение неисправ‐
ностей.

208Уход за автомобилемБлок предохранителей в
приборной панели
Блок предохранителей располо‐
жен в приборной панели за моду‐ лем управления светотехникой.
Возьмитесь за ручку и откиньте
вниз блок управления светотехни‐
кой.
№Электрическая цепь1–2–3Электрические стеклоподъем‐
ники4Трансформатор напряжения5Блок управления кузовным
оборудованием 16Блок управления кузовным
оборудованием 27Блок управления кузовным
оборудованием 38Блок управления кузовным
оборудованием 49Блок управления кузовным
оборудованием 510Блок управления кузовным
оборудованием 611Блок управления кузовным
оборудованием 712Блок управления кузовным
оборудованием 813–14Задняя дверь
