OPEL ADAM 2015.5 Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем199
3. Відкріпіть і витягніть патронлампи, повертаючи його проти
годинникової стрілки.
4. Викрутіть лампу, повертаючи її проти годинникової стрілки.
Вставте нову лампу.
5. Вставте патрон лампи в ліхтар і
поверніть його за годинниковою стрілкою.
6. Приєднайте ліхтар у зборі до бампера і прикрутіть його обомагвинтами.
7. Вставте кришку в бампер і закріпіть її.
Бокові ліхтарі повороту
Щоб замінити лампу, витягніть
корпус ліхтаря:
1. Зсуньте лампу вліво, а потім вийміть її за правий кінець.
2. Поверніть патрон лампи протигодинникової стрілки і витягніть
її з корпусу.

200Догляд за автомобілем
3. Потягніть лампу з патрону тазамініть її.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Вставте лівий кінець лампи, зсуньте її вліво, а потім вставте
її правий кінець.
Освітлення номерного
знака
1. Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Витягніть лампу вниз, слідкуючи за тим, щоб не не
зачепити кабель.
3. Зніміть патрон лампи з корпусу фари, повертаючи його проти
годинникової стрілки.
4. Потягніть лампу з патрону та замініть її.
5. Вставте лампу в патрон лампи і
поверніть її за годинниковою
стрілкою.
6. Вставте лампу в бампер і зафіксуйте її.
Внутрішнє освітлення
Підсвітка, світильники для
читання Заміну лампочок потрібно
проводити у майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити у майстерні.
ПлафонЗаміну лампочок потрібно
проводити у майстерні.

Догляд за автомобілем201
Освітлення салонуЗаміну лампочок потрібно
проводити у майстерні.
Панель "зоряне сяйво"
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової
панелі Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
■ спереду ліворуч у моторному відсіку,
■ за перемикачем освітлення або за бардачком на автомобілях з
лівостороннім кермом.
Перед заміною запобіжника
вимкніть відповідний перемикач і систему запалювання.
Існують різні види запобіжників в
автомобілі.

202Догляд за автомобілем
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
розпізнати за розплавленим
дротом. Не замінюйте запобіжник,
доки не буде усунута причина
несправності.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Знімач запобіжника Знімач запобіжника може
розміщуватися у блоці запобіжників
у моторному відсіку.Установіть знімач запобіжника на
різні типи запобіжників зверху та
витягніть запобіжник.
Блок запобіжників
моторного відділення
Блок запобіжників знаходиться
ліворуч, скраю відділення для
двигуна.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

Догляд за автомобілем203
№Контур1–2Вимикач зовнішнього дзеркала3Модуль керування кузовом4Складаний люк/блок керу‐
вання ходовою частиною5ABS6Ліхтар денного освітлення,
лівий7–8Модуль керування кузовом9Датчик автомобільного акуму‐
лятора10Система керування напрямком світла фар/система TPMS/
складаний люк11Задній склоочисник12Обігрів вікон13Ліхтар денного освітлення,
правий14Обігрів дзеркала15–№Контур16Модуль керування шасі/
система LPG17Внутрішнє дзеркало18Модуль керування двигуном19Паливний насос20–21Котушка запалювання22–23Система запалювання24Система мийки25Система освітлення26Модуль керування двигуном27–28Модуль керування двигуном29Модуль керування двигуном30–31Ліва фара32Права фара33Модуль керування двигуном№Контур34Клаксон35Зчеплення36–

204Догляд за автомобілем
№Контур1Насос ABS2Передній склоочисник3Вентилятор4Панель приладів5–6–7Електричний вакуумний насос8Вентилятор охолодження
працює низько9Висока швидкість обертів
вентилятора охолодження10Вентилятор охолодження/
електричний вакуумний насос11Стартер
Після заміни пошкоджених
запобіжників закрийте кришку
блока запобіжників і натисненням
зафіксуйте її на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Блок запобіжників розміщується за
вимикачем освітлення на панелі
приладів.
Потягніть за рукоятку і опустіть
вимикач світла.

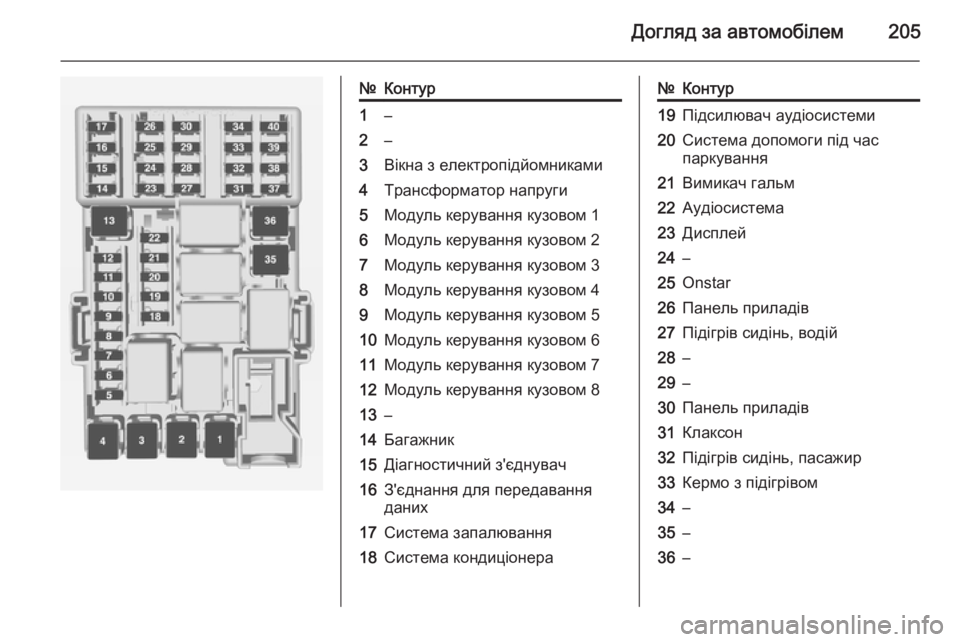

Догляд за автомобілем205
№Контур1–2–3Вікна з електропідйомниками4Трансформатор напруги5Модуль керування кузовом 16Модуль керування кузовом 27Модуль керування кузовом 38Модуль керування кузовом 49Модуль керування кузовом 510Модуль керування кузовом 611Модуль керування кузовом 712Модуль керування кузовом 813–14Багажник15Діагностичний з'єднувач16З'єднання для передавання
даних17Cистема запалювання18Система кондиціонера№Контур19Підсилювач аудіосистеми20Система допомоги під час
паркування21Вимикач гальм22Аудіосистема23Дисплей24–25Onstar26Панель приладів27Підігрів сидінь, водій28–29–30Панель приладів31Клаксон32Підігрів сидінь, пасажир33Кермо з підігрівом34–35–36–

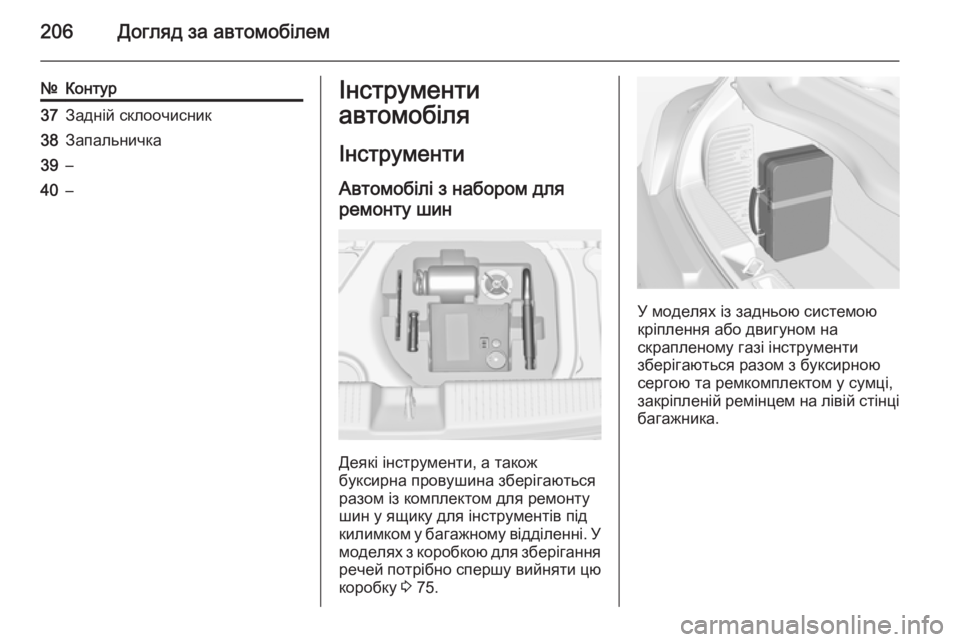

206Догляд за автомобілем
№Контур37Задній склоочисник38Запальничка39–40–Інструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Деякі інструменти, а також
буксирна провушина зберігаються
разом із комплектом для ремонту
шин у ящику для інструментів під
килимком у багажному відділенні. У
моделях з коробкою для зберігання речей потрібно спершу вийняти цюкоробку 3 75.
У моделях із задньою системою
кріплення або двигуном на
скрапленому газі інструменти
зберігаються разом з буксирною
сергою та ремкомплектом у сумці,
закріпленій ремінцем на лівій стінці
багажника.

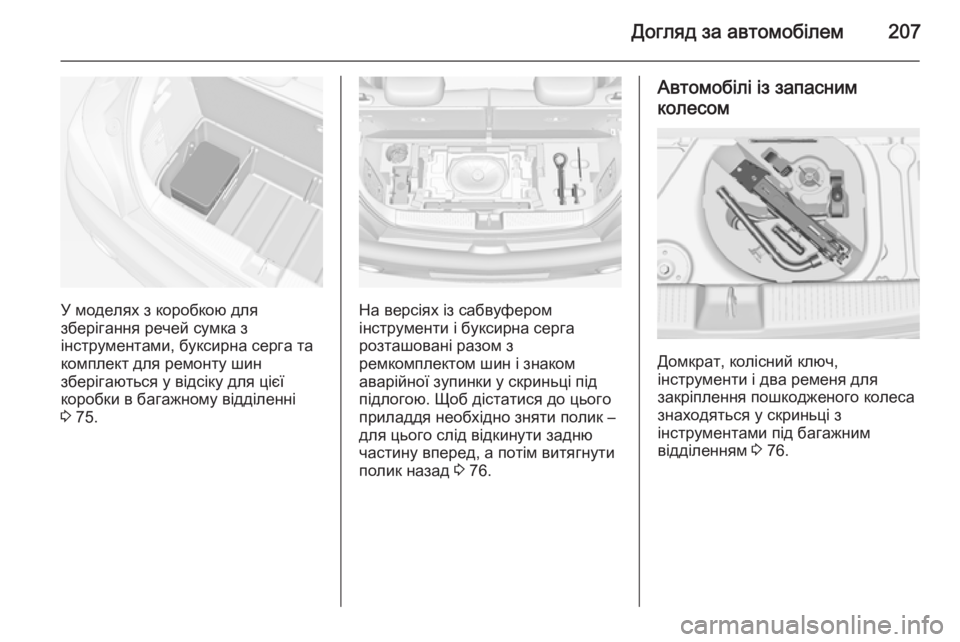

Догляд за автомобілем207
У моделях з коробкою для
зберігання речей сумка з
інструментами, буксирна серга та
комплект для ремонту шин
зберігаються у відсіку для цієї
коробки в багажному відділенні
3 75.На версіях із сабвуфером
інструменти і буксирна серга
розташовані разом з
ремкомплектом шин і знаком
аварійної зупинки у скриньці під
підлогою. Щоб дістатися до цього
приладдя необхідно зняти полик –
для цього слід відкинути задню
частину вперед, а потім витягнути
полик назад 3 76.
Автомобілі із запасним
колесом
Домкрат, колісний ключ,
інструменти і два ременя для
закріплення пошкодженого колеса
знаходяться у скриньці з
інструментами під багажним
відділенням 3 76.

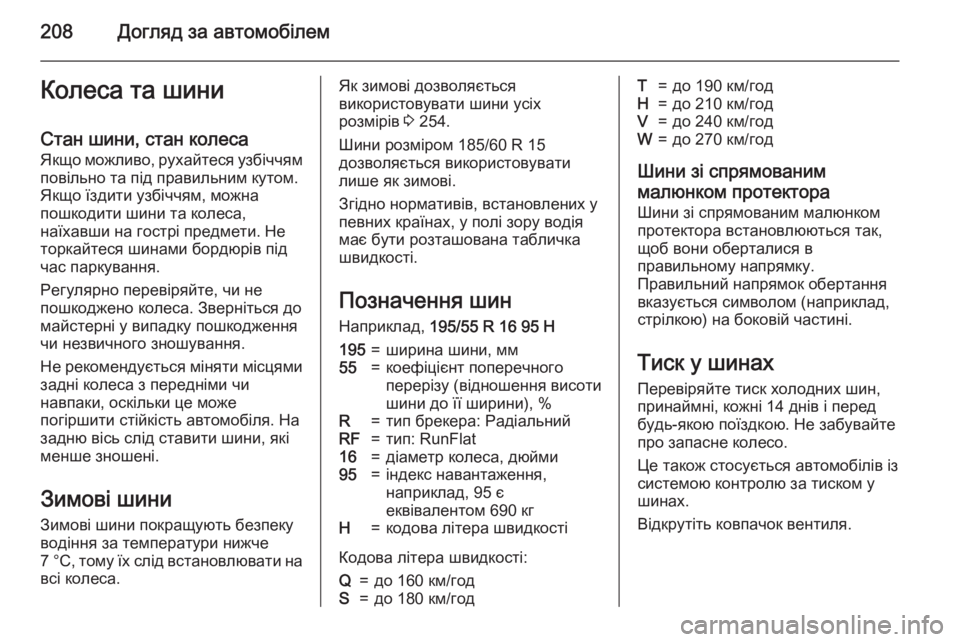

208Догляд за автомобілемКолеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся узбіччям
повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться до
майстерні у випадку пошкодження
чи незвичного зношування.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які
менше зношені.
Зимові шини
Зимові шини покращують безпеку
водіння за температури нижче
7 °С, тому їх слід встановлювати на всі колеса.Як зимові дозволяється
використовувати шини усіх
розмірів 3 254.
Шини розміром 185/60 R 15 дозволяється використовувати
лише як зимові.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.
Позначення шин Наприклад, 195/55 R 16 95 H195=ширина шини, мм55=коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R=тип брекера: РадіальнийRF=тип: RunFlat16=діаметр колеса, дюйми95=індекс навантаження,
наприклад, 95 є
еквівалентом 690 кгH=кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора встановлюються так,
щоб вони оберталися в
правильному напрямку.
Правильний напрямок обертання
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед будь-якою поїздкою. Не забувайтепро запасне колесо.
Це також стосується автомобілів із
системою контролю за тиском у
шинах.
Відкрутіть ковпачок вентиля.
