Iluminación109
El estado actual del control automá‐
tico de las luces se muestra en el cen‐
tro de información del conductor.
Al conectar el encendido, se activa el control automático de las luces.
Cundo las luces están encendidas,
8 se ilumina. Indicador de control 8
3 93.
Luces traseras
Las luces traseras se encienden junto
con los faros y las luces laterales.
Control automático de las lucesCuando está conectada la función de
control automático de las luces y el
motor está en marcha, el sistema
cambia entre luz de circulación diurna y conexión automática de los faros,
dependiendo de las condiciones lu‐
minosas y de la información propor‐
cionada por el sistema del sensor de
lluvia.
Luz de circulación diurna 3 110.
Activación automática de los
faros Al conectar la función de control au‐
tomático de las luces y con el motor
en marcha, los faros se encienden en condiciones de escasa iluminación.
Además los faros se encienden si los limpiaparabrisas se activan para va‐
rios barridos.
Detección de túneles Cuando se entra en un túnel, los faros se encienden inmediatamente.Luz de carretera
Para cambiar de luz de cruce a luz decarretera, pulse la palanca.
Para cambiar a luz de cruce, vuelva a
pulsar o tirar de la palanca.
Ráfagas Para accionar las ráfagas, tire de lapalanca.

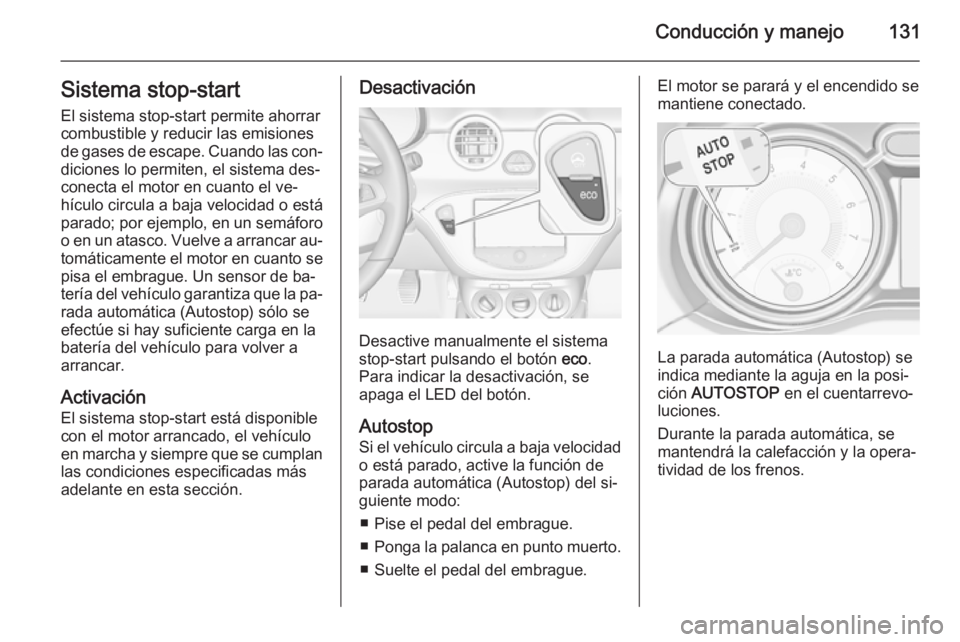

Conducción y manejo131Sistema stop-start
El sistema stop-start permite ahorrar
combustible y reducir las emisiones
de gases de escape. Cuando las con‐ diciones lo permiten, el sistema des‐
conecta el motor en cuanto el ve‐
hículo circula a baja velocidad o está
parado; por ejemplo , en un semáforo
o en un atasco. Vuelve a arrancar au‐ tomáticamente el motor en cuanto se
pisa el embrague. Un sensor de ba‐
tería del vehículo garantiza que la pa‐ rada automática (Autostop) sólo se
efectúe si hay suficiente carga en la
batería del vehículo para volver a
arrancar.
Activación
El sistema stop-start está disponible
con el motor arrancado, el vehículo
en marcha y siempre que se cumplan las condiciones especificadas más
adelante en esta sección.Desactivación
Desactive manualmente el sistema
stop-start pulsando el botón eco.
Para indicar la desactivación, se
apaga el LED del botón.
Autostop
Si el vehículo circula a baja velocidad o está parado, active la función de
parada automática (Autostop) del si‐
guiente modo:
■ Pise el pedal del embrague.
■ Ponga la palanca en punto muerto.
■ Suelte el pedal del embrague.
El motor se parará y el encendido se
mantiene conectado.
La parada automática (Autostop) se
indica mediante la aguja en la posi‐
ción AUTOSTOP en el cuentarrevo‐
luciones.
Durante la parada automática, se mantendrá la calefacción y la opera‐
tividad de los frenos.

144Conducción y manejoAsistente de aparcamiento
Asistente de aparcamiento trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al desplazarse marcha atrás y uti‐
lizar el sistema de asistente de
aparcamiento trasero, inspec‐
cione siempre el área circundante.
El asistente de aparcamiento trasero
facilita el estacionamiento midiendo
la distancia entre el vehículo y los
obstáculos situados por detrás. In‐
forma y advierte al conductor me‐
diante señales acústicas y visuales.
El sistema tiene cuatro sensores de
aparcamiento por ultrasonidos en el
parachoques trasero.
Activación
El sistema está operativo automáti‐
camente al engranar la marcha atrás.
Si está iluminado el LED situado en el
botón del asistente de aparcamiento
r , indica que el sistema está listo
para funcionar.
Indicación
El sistema avisa al conductor con se‐ ñales acústicas de la presencia de
obstáculos potencialmente peligro‐
sos por detrás del vehículo, a una dis‐
tancia de hasta 1,5 metros. El inter‐
valo entre avisos acústicos se acorta
conforme el vehículo se acerca al
obstáculo. Cuando la distancia es in‐
ferior a 30 cm, el aviso acústico es
continuo.
Además, se muestra la distancia
hasta el obstáculo en el centro de in‐
formación del conductor 3 93 o en la
pantalla de información en color
3 98, dependiendo de la versión.
Desactivación
El sistema se desactiva automática‐
mente al desengranar la marcha
atrás.

Conducción y manejo145
También puede desactivar manual‐
mente el sistema pulsando el botón
del asistente de aparcamiento r.
En ambos casos, se apaga el LED del botón.
Avería
En caso de avería o si el sistema no
funciona temporalmente,
por ejemplo, por un elevado nivel de
ruido en el exterior u otro tipo de in‐
terferencias, el LED del botón parpa‐
dea durante 3 segundos y luego se
apaga. El testigo de control r se
enciende en el cuadro de instrumen‐
tos 3 91 y aparece un mensaje en el
centro de información del conductor.Asistente de aparcamiento
delantero y trasero9 Advertencia
El conductor es el único respon‐
sable de la maniobra de aparca‐
miento.
Al conducir hacia delante o hacia
atrás utilizando el sistema de asis‐ tente de aparcamiento, inspec‐cione siempre el área circundante.
El asistente de aparcamiento delan‐
tero y trasero mide la distancia entre
el vehículo y posibles obstáculos si‐
tuados delante y detrás del mismo. El
sistema emite señales acústicas y
mensajes en pantalla.
El sistema tiene seis sensores de
aparcamiento por ultrasonidos en el
parachoques delantero y otros seis
en el parachoques trasero.
Para avisar, utiliza dos señales acús‐ ticas diferentes para la zona delan‐
tera y trasera, cada una con una fre‐
cuencia de tono distinta.
El asistente de aparcamiento delan‐
tero y trasero se combina siempre
con el asistente de aparcamiento
avanzado, consulte la sección Asis‐
tente de aparcamiento avanzado a
continuación.

148Conducción y manejo
apaga. El testigo de control r se
enciende en el cuadro de instrumen‐ tos 3 91 y aparece un mensaje en el
centro de información del conductor.
Mensajes del vehículo 3 100.
Asistente de aparcamiento
avanzado9 Advertencia
El conductor es el único respon‐
sable de aceptar el hueco suge‐
rido para aparcar y en la maniobra
de aparcamiento.
Al utilizar el asistente de aparca‐ miento avanzado, inspeccione
siempre el área circundante en to‐ das las direcciones.
El asistente de aparcamiento avan‐
zado mide un hueco para aparcar
adecuado al pasar junto al mismo, calcula la trayectoria y guía automá‐
ticamente el vehículo hasta un hueco para aparcar en paralelo o perpendi‐cular. Se proporcionan instrucciones
en la pantalla de información en color
acompañadas de señales acústicas.
El conductor debe controlar la acele‐
ración, los frenos y el cambio de mar‐ chas, mientras el volante se maneja
automáticamente.
El asistente de aparcamiento avan‐
zado sólo se puede activar circulando
hacia delante.
El asistente de aparcamiento avan‐
zado siempre va combinado con el
asistente de aparcamiento delantero
y trasero, véase la sección anterior.
Ambos sistemas utilizan los mismos
sensores en los parachoques delan‐
tero y trasero.
Botón D
y lógica de funcionamiento
El asistente de aparcamiento avan‐
zado y el asistente de aparcamiento
delantero y trasero usan ambos el
mismo botón para su activación y de‐
sactivación:
Una pulsación breve del botón D
activa o desactiva el asistente de
aparcamiento.
Una pulsación prolongada del botón
D (durante un segundo aprox.) ac‐
tiva o desactiva el asistente de apar‐
camiento avanzado, véase la des‐
cripción pertinente a continuación.
La lógica del botón acciona los siste‐
mas al pulsar de la siguiente manera:
■ Si sólo está activado el asistente de
aparcamiento delantero y trasero,
la pulsación breve desactiva el
asistente de aparcamiento delan‐
tero y trasero.
■ Si sólo está activado el asistente de
aparcamiento delantero y trasero, la pulsación prolongada activa el
asistente de aparcamiento avan‐
zado.

152Conducción y manejo
Desactivación
El sistema se desactiva al:
■ pulsación prolongada del botón D
■ finalizar con éxito la maniobra de aparcamiento
■ circular a más de 30 km/h durante la búsqueda de hueco para aparcar
■ circular a más de 8 km/h durante el
guiado para aparcar
■ detectarse la intervención del con‐ ductor sobre el volante
■ exceder un número máximo de cambios de marcha: 8 ciclos para
el aparcamiento en paralelo o 5 ci‐
clos para el aparcamiento en per‐
pendicular
■ desconectar el encendido.
La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en la
pantalla. Además, suena una señal acústica.Avería
Aparece un mensaje cuando:
■ hay una avería en el sistema; se enciende el testigo de control r
en el cuadro de instrumentos,
■ el conductor no completa con éxito
la maniobra de aparcamiento,
■ el sistema no está operativo,
■ es aplicable alguno de los motivos de desactivación descritos ante‐
riormente.
Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en la pantalla. Si se re‐
tira el objeto, se puede continuar con la maniobra de aparcamiento. Si no
se retira el objeto, el sistema se de‐
sactivará. Una pulsación prolongada
del botón D activará el sistema y
buscará un nuevo hueco para apar‐
car.Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.

Conducción y manejo153Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Nota
Es posible que los sensores detec‐
ten un objeto inexistente debido a
perturbaciones del eco por ruidos
externos o desalineaciones mecáni‐ cas (pueden producirse falsos avi‐sos esporádicamente).
Asegúrese de que la matrícula de‐
lantera esté bien montada (que no
esté doblada ni haya huecos res‐
pecto al parachoques en el lado iz‐
quierdo o derecho) y que los senso‐
res están correctamente colocados.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio dispo‐
nible para aparcar después de ini‐
ciar la maniobra de aparcamiento. El
sistema puede confundir una en‐
trada, un acceso, un patio o un cruce
con un hueco para aparcar. Des‐
pués de seleccionar la marcha
atrás, el sistema iniciaría una ma‐
niobra de aparcamiento. Asegúrese
de la disponibilidad del hueco para
aparcar sugerido.
El sistema no detecta las irregulari‐ dades de la calzada, p. ej., en zonas de obras. El conductor debe asumir
la responsabilidad.
Nota
Si se acopla una marcha de avance
y se supera una velocidad determi‐
nada, el asistente de aparcamiento
trasero se desactivará cuando se
extienda el portabicicletas trasero.Si se acopla primero la marcha
atrás, el asistente de aparcamiento
detectará el portabicicletas trasero y
emitirá un sonido. Pulse r o D
brevemente para desactivar el asis‐
tente de aparcamiento.
Nota
Después de su fabricación, es ne‐
cesario calibrar el sistema. Para un
guiado de estacionamiento óptimo,
se necesita una distancia de con‐
ducción de al menos 10 km, inclui‐
dos unos cuantos giros.
Alerta de punto ciego
lateral
El sistema de alerta de punto ciego
lateral detecta e informa de objetos a cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐
drían no verse en los espejos retrovi‐
sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.

154Conducción y manejo
La alerta de punto ciego lateral utilizaalgunos de los sensores del asistente
de aparcamiento avanzado, que es‐
tán situados en el parachoques de‐
lantero y trasero a ambos lados del
vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
■ Vehículos fuera de las zonas del
punto ciego laterales que pue‐
dan acercarse rápidamente.
■ Peatones, ciclistas o animales.
Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro
y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En
ese momento, si el conductor activa
el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.
La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema se puede activar o desac‐
tivar en la pantalla de información,
personalización del vehículo 3 104.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.
Zonas de detección
Las zonas de detección empiezan en
el parachoques trasero y se extien‐
den unos 3 metros hacia atrás y hacia los lados. La altura de la zona se sitúaaproximadamente entre 0,5 metros y
2 metros de distancia del suelo.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El

Cuidado del vehículo181
N.ºCircuito1–2interruptor del retrovisor exterior3módulo de control de la carro‐
cería4techo solar abatible, módulo de
control del chasis5ABS6luz de circulación diurna
izquierda7–8módulo de control de la carro‐
cería9sensor de la batería del vehículo10nivelación de faros, TPMS,
techo solar abatible11limpialuneta12desempañador de ventanilla13luz de circulación diurna
derechaN.ºCircuito14desempañador de los retrovi‐
sores15–16módulo de control del chasis,
Sistema GLP17retrovisor interior18módulo de control del motor19bomba de combustible20–21bobina de inyección22–23sistema de inyección24sistema lavaparabrisas25sistema de iluminación26módulo de control del motor27–28módulo de control del motor

188Cuidado del vehículorodadura e incluso un reventón delneumático cuando se circula a
gran velocidad.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido. Después de ajustar la
presión de los neumáticos conecte el
encendido y seleccione el ajuste re‐
levante en la página Carga de los
neumáticos en el centro de informa‐
ción del conductor 3 93.
Sistema de control de
presión de los neumáticos El sistema de control de presión de
los neumáticos comprueba la presión
de los cuatro neumáticos una vez al
minuto, cuando la velocidad del ve‐
hículo supera un determinado límite.
Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐
tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor.
El menú se puede seleccionar me‐
diante los botones en la palanca de
los intermitentes.
Pulse el botón MENU para seleccio‐
nar Menú de información del vehículo
X .
