Starostlivosť o vozidlo169
5. Vyberte žiarovku jej miernymotočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
6. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
7. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
oboch skrutiek.
8. Vložte a zacvaknite kryt do nárazníka. Nasaďte malý kryt.
Zadné svetlá Verzie so subwooferom
Odstráňte kryt podlahy batožinového
priestoru, na pravej strane odstráňte
aj skrinku na náradie, aby ste získali
prístup ku krytu 3 67.
Verzie s úložnou schránkou
Odstráňte úložnú schránku, aby ste
získali prístup ku krytu 3 65.
1. Uvoľnite kryt na príslušnej strane
a vyberte ho.
2. Zvnútra rukou odskrutkujteplastovú zaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Otočte držiak žiarovky v protismere chodu hodinových

170Starostlivosť o vozidlo
ručičiek a vyberte ho. Žiarovku
vymeňte jej vytiahnutím:
svetla ukazovateľa smeru 1,
zadného svetla 2,
koncového svetla/brzdového
svetla 3.
Ak je zadné svetlo 2 a zadné
svetlo/brzdové svetlo 3 tvorené
LED, vyhľadajte pri výmene
pomoc v servise.
5. Držiak žiarovky vložte do zostavy koncového svetla otočením v
smere hodinových ručičiek.
Skontrolujte, či vodiče zostali v
káblových kanáloch.Upevnite súpravu svetla pomocou poistných kolíkov do výklenku
karosérie vozidla a z vnútornej
strany batožinového priestoru
dotiahnite poistnú maticu.
Natiahnite okrúhle tesnenie cez
výklenok v telese svietidla.
Zatvorte kryt a zaistite ho.
Svetlo spiatočky/zadné svetlá
do hmly Svetlo spiatočky sa nachádza na
pravej strane nárazníka a zadné
hmlové svetlo sa nachádza na ľavej
strane nárazníka.
Popis pre výmenu žiarovky je rovnaký u oboch svetiel.
1. Vyskrutkujte skrutku a odstráňte kryt.
2. Odskrutkujte skrutku a znárazníka vyberte konzolu svetla.

Starostlivosť o vozidlo171
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Vymeňte zostavu svetla v nárazníku a upevnite ju pomocou
skrutky.
7. Vložte kryt do nárazníka a upevnite ho skrutkou.
Adam Rocks1. Odstráňte kryt potiahnutím prstom v označenej polohe, pozrišípku v grafickom znázornení.
2. Odskrutkujte obe skrutky a z nárazníka vyberte konzolu svetla.

172Starostlivosť o vozidlo
3. Odpojte a odstráňte päticužiarovky jej otočením v protismere
chodu hodinových ručičiek.
4. Vyberte žiarovku jej miernym otočením v protismere chodu
hodinových ručičiek a
vytiahnutím. Vymeňte žiarovku.
5. Vložte objímku žiarovky do konzoly a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte zostavu svetla do nárazníka a upevnite ju pomocou
oboch skrutiek.
7. Vložte a zacvaknite kryt do nárazníka.Bočné smerovky
Na výmenu žiarovky odmontujte krytsvietidla:
1. Posuňte svetlo doľava a pravým koncom ho vyberte.

Starostlivosť o vozidlo173
2. Otočte držiak žiarovky vprotismere chodu hodinových
ručičiek a vyberte ho z telesa.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, posuňte
svetlo doľava a vložte pravý
koniec.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svietidlo smerom nadol. Neťahajte za vodiče.

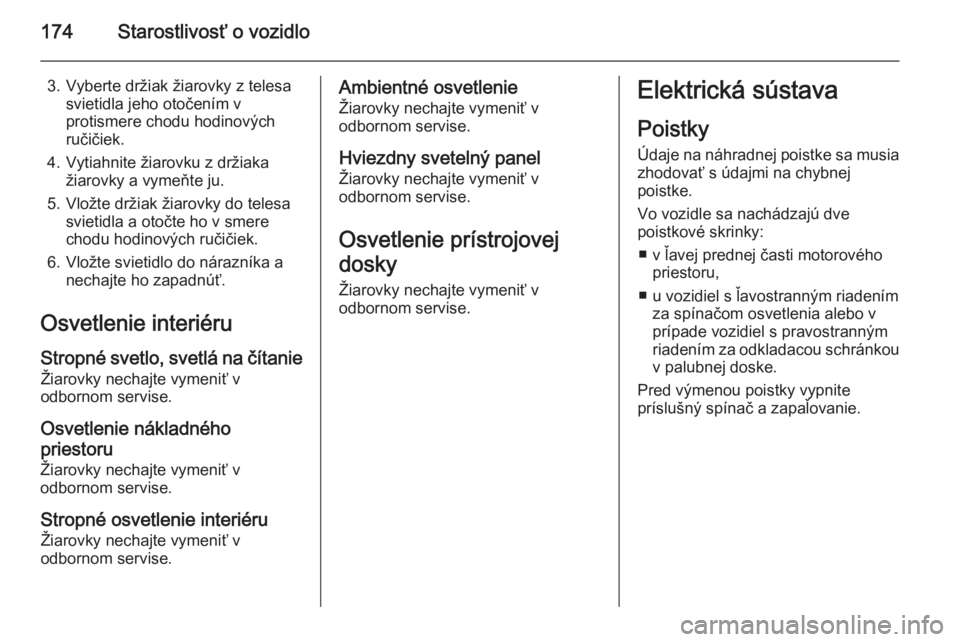

174Starostlivosť o vozidlo
3. Vyberte držiak žiarovky z telesasvietidla jeho otočením v
protismere chodu hodinových
ručičiek.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do telesa svietidla a otočte ho v smere
chodu hodinových ručičiek.
6. Vložte svietidlo do nárazníka a nechajte ho zapadnúť.
Osvetlenie interiéru
Stropné svetlo, svetlá na čítanie
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného
priestoru
Žiarovky nechajte vymeniť v
odbornom servise.
Stropné osvetlenie interiéru Žiarovky nechajte vymeniť v
odbornom servise.Ambientné osvetlenie
Žiarovky nechajte vymeniť v
odbornom servise.
Hviezdny svetelný panel
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej
dosky Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
■ v ľavej prednej časti motorového priestoru,
■ u vozidiel s ľavostranným riadením za spínačom osvetlenia alebo v
prípade vozidiel s pravostranným riadením za odkladacou schránkou
v palubnej doske.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.

Starostlivosť o vozidlo175
Vo vozidle sa nachádzajú rôzne
druhy poistiek.
V závislosti od typu poistky môžete
prepálenú poistku rozpoznať podľa
roztaveného vodiča. Poistku vymeňte len v prípade, že bola odstránená
príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj keď
nemajú žiadnu funkciu.
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v
motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora a vytiahnite
poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.

176Starostlivosť o vozidlo
Č.Obvod1–2Spínač vonkajšieho zrkadla3Riadiaci modul prvkov karosérie4Sklopné strešné okno, modul
ovládania podvozka5ABS6Svetlo pre jazdu cez deň, vľavo7–8Riadiaci modul prvkov karosérie9Snímač akumulátora vozidla10Nastavenie sklonu predných
svetlometov, TPMS, sklopné
strešné okno11Zadný stierač12Odhmlievanie okna13Svetlo pre jazdu cez deň, vpravo14Odhmlievanie zrkadla15–Č.Obvod16Riadiaci modul podvozka
LPG systém17Vnútorné spätné zrkadlo18Riadiaci modul motora19Palivové čerpadlo20–21Vstrekovacia cievka22–23Vstrekovací systém24Systém ostrekovača25Systém osvetlenia26Riadiaci modul motora27–28Riadiaci modul motora29Riadiaci modul motora30–31Ľavý svetlomet

Starostlivosť o vozidlo177
Č.Obvod32Pravý svetlomet33Riadiaci modul motora34Klaksón35Spojka36–Č.Obvod1Čerpadlo ABS2Predný stierač3Dúchadlo4Prístrojový panel5–6–7Elektrické vákuové čerpadlo8Ventilátor chladenia, nízka rých‐
losť9Ventilátor chladenia, vysoká
rýchlosť10Ventilátor chladenia
Elektrické vákuové čerpadlo11Štartér
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.

178Starostlivosť o vozidloPoistková skriňa
prístrojovej dosky
Poistková skrinka je za spínačom
svetiel v prístrojovej doske.
Uchopte za rukoväť, potiahnite a
sklopte nadol spínač svetiel.
Č.Obvod1–2–3Elektricky ovládané okná4Transformátor napätia5Riadiaci modul prvkov karosérie
16Riadiaci modul prvkov karosérie
27Riadiaci modul prvkov karosérie
38Riadiaci modul prvkov karosérie
49Riadiaci modul prvkov karosérie
510Riadiaci modul prvkov karosérie
611Riadiaci modul prvkov karosérie
712Riadiaci modul prvkov karosérie
8
