OPEL ADAM 2015 Používateľská príručka (in Slovak)

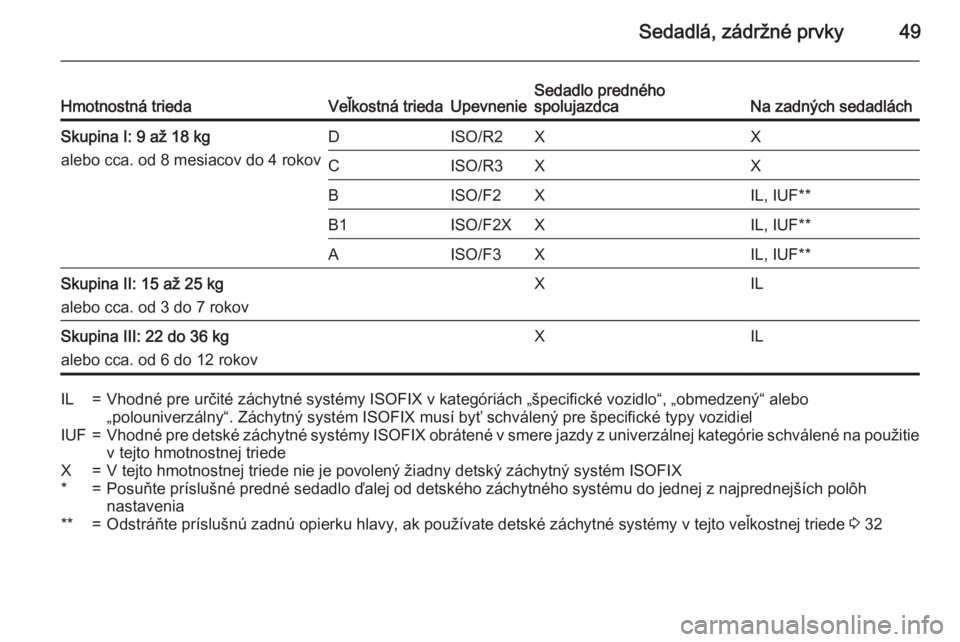

Sedadlá, zádržné prvky49Hmotnostná triedaVeľkostná triedaUpevnenieSedadlo predného
spolujazdcaNa zadných sedadláchSkupina I: 9 až 18 kg
alebo cca. od 8 mesiacov do 4 rokovDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Skupina II: 15 až 25 kg
alebo cca. od 3 do 7 rokovXILSkupina III: 22 do 36 kg
alebo cca. od 6 do 12 rokovXILIL=Vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo
„polouniverzálny“. Záchytný systém ISOFIX musí byť schválený pre špecifické typy vozidielIUF=Vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené na použitie
v tejto hmotnostnej triedeX=V tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém ISOFIX*=Posuňte príslušné predné sedadlo ďalej od detského záchytného systému do jednej z najprednejších polôh
nastavenia**=Odstráňte príslušnú zadnú opierku hlavy, ak používate detské záchytné systémy v tejto veľkostnej triede 3 32

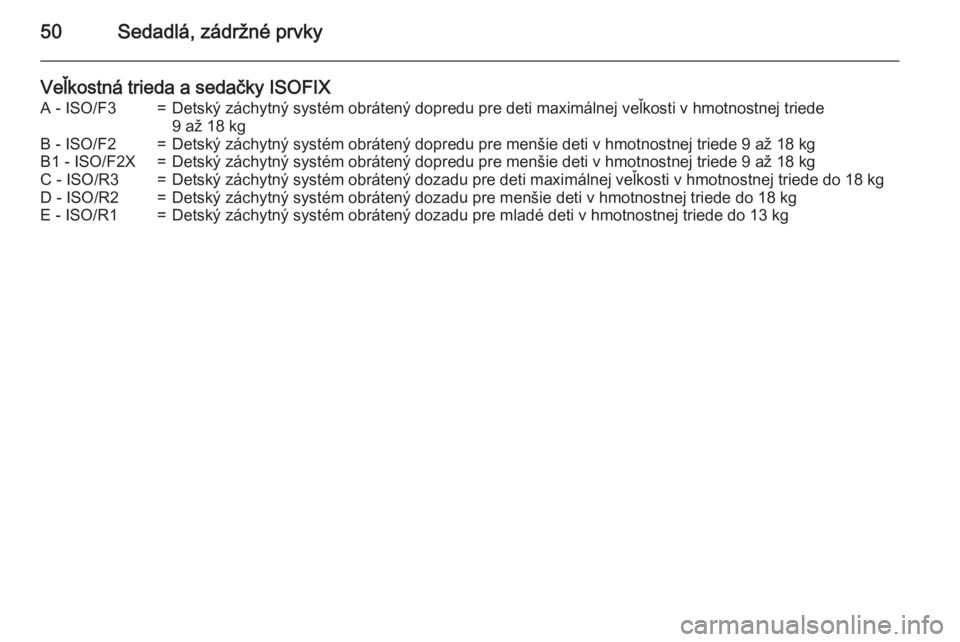

50Sedadlá, zádržné prvky
Veľkostná trieda a sedačky ISOFIXA - ISO/F3=Detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede
9 až 18 kgB - ISO/F2=Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgB1 - ISO/F2X=Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgC - ISO/R3=Detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kgD - ISO/R2=Detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kgE - ISO/R1=Detský záchytný systém obrátený dozadu pre mladé deti v hmotnostnej triede do 13 kg

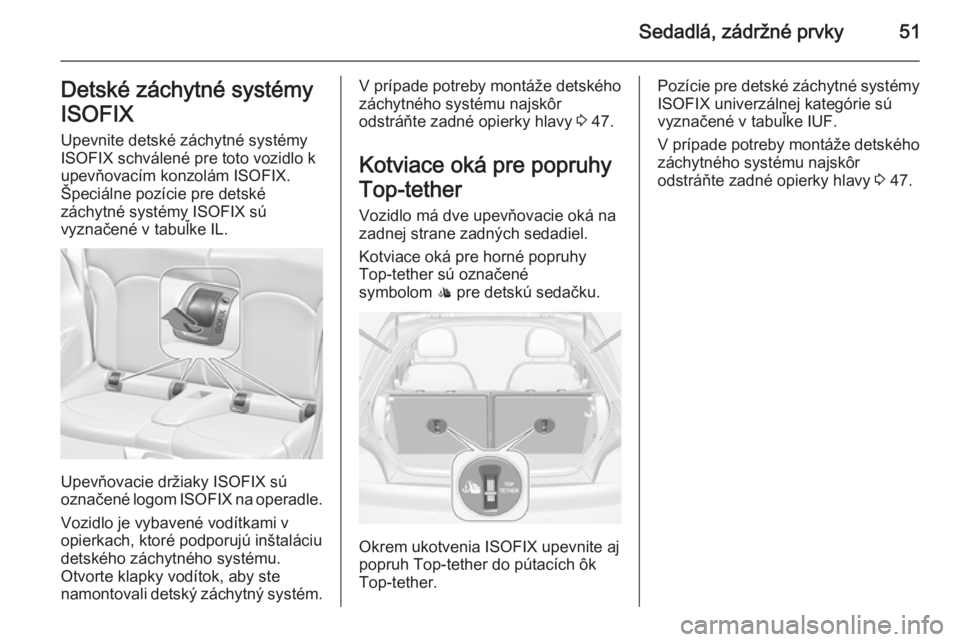

Sedadlá, zádržné prvky51Detské záchytné systémy
ISOFIX Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k upevňovacím konzolám ISOFIX.Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke IL.
Upevňovacie držiaky ISOFIX sú
označené logom ISOFIX na operadle.
Vozidlo je vybavené vodítkami v
opierkach, ktoré podporujú inštaláciu
detského záchytného systému.
Otvorte klapky vodítok, aby ste
namontovali detský záchytný systém.
V prípade potreby montáže detského záchytného systému najskôr
odstráňte zadné opierky hlavy 3 47.
Kotviace oká pre popruhy
Top‑tether
Vozidlo má dve upevňovacie oká na
zadnej strane zadných sedadiel.
Kotviace oká pre horné popruhy
Top-tether sú označené
symbolom : pre detskú sedačku.
Okrem ukotvenia ISOFIX upevnite aj
popruh Top-tether do pútacích ôk
Top-tether.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF.
V prípade potreby montáže detského
záchytného systému najskôr
odstráňte zadné opierky hlavy 3 47.

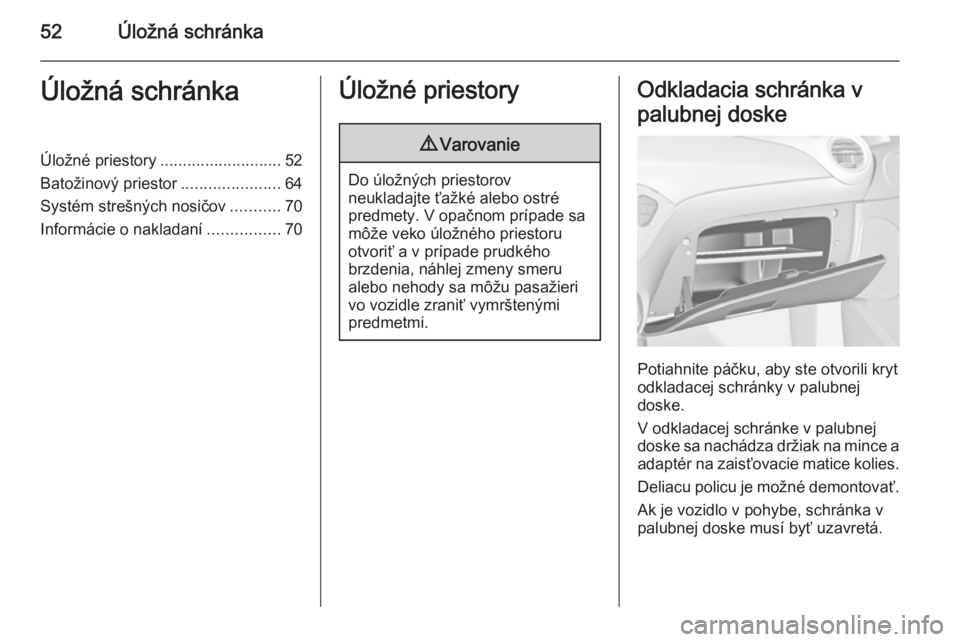

52Úložná schránkaÚložná schránkaÚložné priestory........................... 52
Batožinový priestor ......................64
Systém strešných nosičov ...........70
Informácie o nakladaní ................70Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
Potiahnite páčku, aby ste otvorili kryt
odkladacej schránky v palubnej
doske.
V odkladacej schránke v palubnej
doske sa nachádza držiak na mince a
adaptér na zaisťovacie matice kolies.
Deliacu policu je možné demontovať.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.

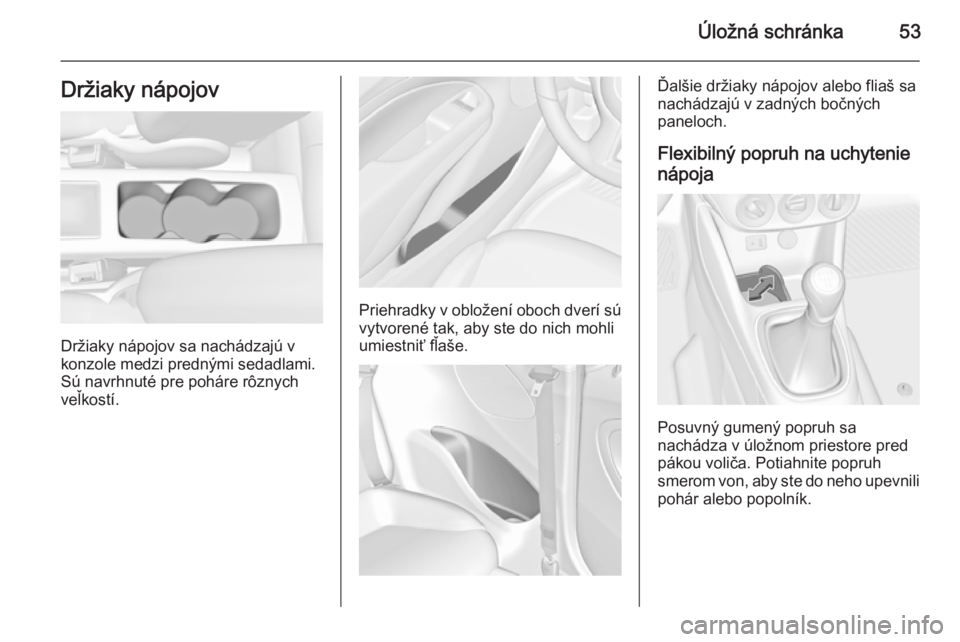

Úložná schránka53Držiaky nápojov
Držiaky nápojov sa nachádzajú v
konzole medzi prednými sedadlami.
Sú navrhnuté pre poháre rôznych
veľkostí.
Priehradky v obložení oboch dverí sú vytvorené tak, aby ste do nich mohli
umiestniť fľaše.
Ďalšie držiaky nápojov alebo fliaš sa
nachádzajú v zadných bočných
paneloch.
Flexibilný popruh na uchytenie
nápoja
Posuvný gumený popruh sa
nachádza v úložnom priestore pred
pákou voliča. Potiahnite popruh
smerom von, aby ste do neho upevnili pohár alebo popolník.

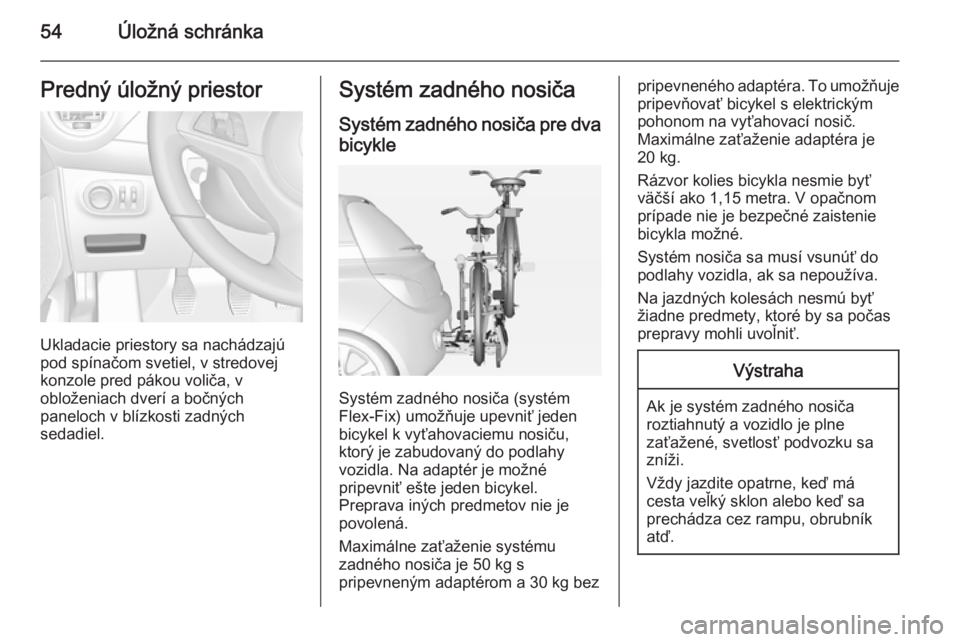

54Úložná schránkaPredný úložný priestor
Ukladacie priestory sa nachádzajú
pod spínačom svetiel, v stredovej
konzole pred pákou voliča, v
obloženiach dverí a bočných
paneloch v blízkosti zadných
sedadiel.
Systém zadného nosiča
Systém zadného nosiča pre dva bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť jeden bicykel k vyťahovaciemu nosiču,ktorý je zabudovaný do podlahy
vozidla. Na adaptér je možné
pripevniť ešte jeden bicykel.
Preprava iných predmetov nie je
povolená.
Maximálne zaťaženie systému
zadného nosiča je 50 kg s
pripevneným adaptérom a 30 kg bez
pripevneného adaptéra. To umožňuje pripevňovať bicykel s elektrickým
pohonom na vyťahovací nosič.
Maximálne zaťaženie adaptéra je
20 kg.
Rázvor kolies bicykla nesmie byť
väčší ako 1,15 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém nosiča sa musí vsunúť do
podlahy vozidla, ak sa nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Ak je systém zadného nosiča roztiahnutý a vozidlo je plne
zaťažené, svetlosť podvozku sa
zníži.
Vždy jazdite opatrne, keď má
cesta veľký sklon alebo keď sa
prechádza cez rampu, obrubník
atď.

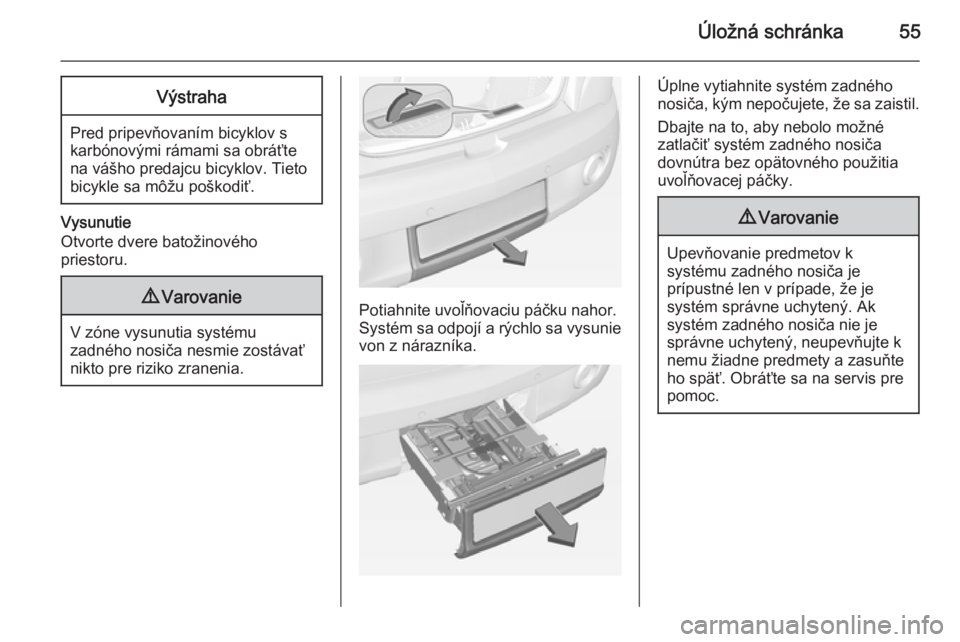

Úložná schránka55Výstraha
Pred pripevňovaním bicyklov s
karbónovými rámami sa obráťte na vášho predajcu bicyklov. Tieto
bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.
Potiahnite uvoľňovaciu páčku nahor. Systém sa odpojí a rýchlo sa vysunie
von z nárazníka.
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.

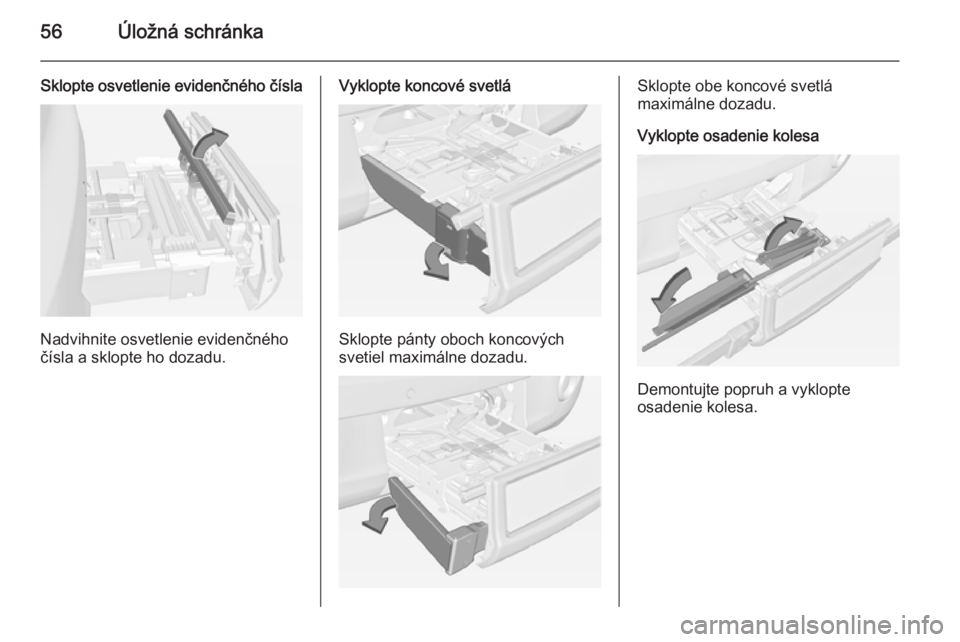

56Úložná schránka
Sklopte osvetlenie evidenčného čísla
Nadvihnite osvetlenie evidenčného
čísla a sklopte ho dozadu.
Vyklopte koncové svetlá
Sklopte pánty oboch koncových
svetiel maximálne dozadu.
Sklopte obe koncové svetlá
maximálne dozadu.
Vyklopte osadenie kolesa
Demontujte popruh a vyklopte
osadenie kolesa.

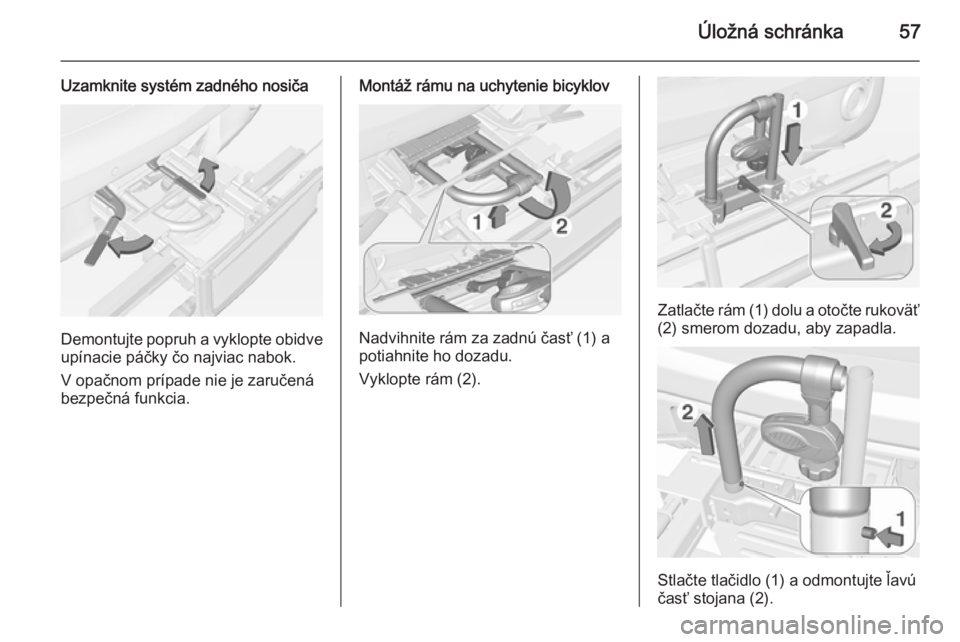

Úložná schránka57
Uzamknite systém zadného nosiča
Demontujte popruh a vyklopte obidve
upínacie páčky čo najviac nabok.
V opačnom prípade nie je zaručená
bezpečná funkcia.
Montáž rámu na uchytenie bicyklov
Nadvihnite rám za zadnú časť (1) a
potiahnite ho dozadu.
Vyklopte rám (2).
Zatlačte rám (1) dolu a otočte rukoväť (2) smerom dozadu, aby zapadla.
Stlačte tlačidlo (1) a odmontujte ľavú
časť stojana (2).

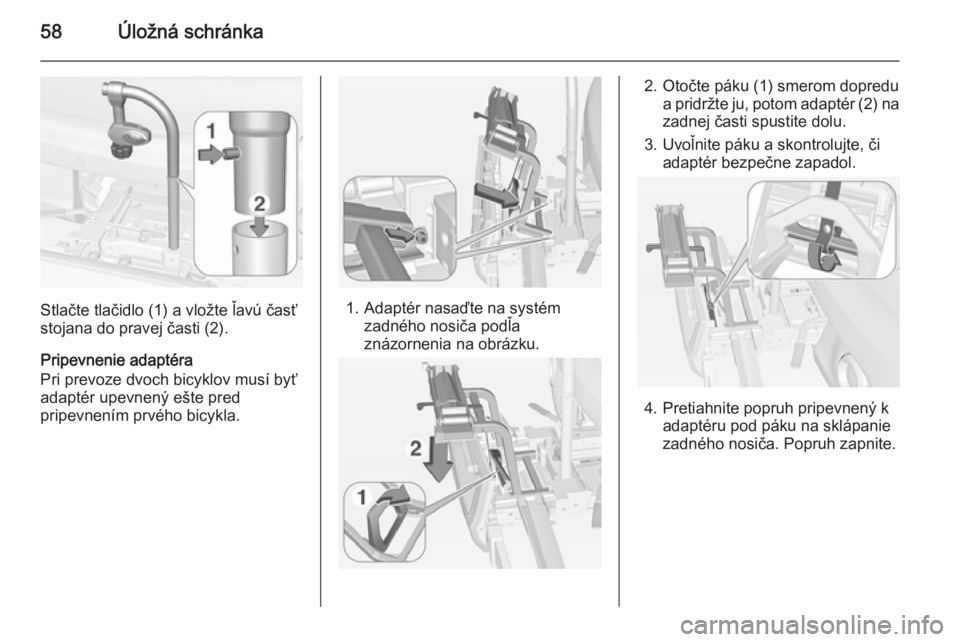

58Úložná schránka
Stlačte tlačidlo (1) a vložte ľavú časť
stojana do pravej časti (2).
Pripevnenie adaptéra
Pri prevoze dvoch bicyklov musí byť
adaptér upevnený ešte pred
pripevnením prvého bicykla.1. Adaptér nasaďte na systém zadného nosiča podľa
znázornenia na obrázku.
2. Otočte páku (1) smerom dopredu a pridržte ju, potom adaptér (2) na
zadnej časti spustite dolu.
3. Uvoľnite páku a skontrolujte, či adaptér bezpečne zapadol.
4. Pretiahnite popruh pripevnený kadaptéru pod páku na sklápanie
zadného nosiča. Popruh zapnite.
