Nega vozila169
5. Držalo žarnice vstavite v žarometin ga obrnite na desno.
6. Namestite sestav luči v odbijač in ga pritrdite z vijakom.
7. Vstavite pokrov v odbijač in ga pritrdite z vijakom.
Adam Rocks
1. Odstranite pokrov, tako da ga izvlečete s prstom na označenem
mestu; glejte puščico na sliki.
2. Odvijte oba vijaka in odstranite sestav luči iz odbijača.
3. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.
4. Žarnico rahlo obrnite na levo in jo odstranite. Vstavite novo žarnico.
5. Držalo žarnice vstavite v žaromet in ga obrnite na desno.
6. Pritrdite sestav luči v odbijač in privijte oba vijaka.
7. Vstavite pokrov in ga pritrdite v odbijač.

170Nega vozilaStranski smernikiZa zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Žarnico izvlecite iz nosilca in vstavite novo.
4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.

Nega vozila171
2. Luč rahlo povlecite navzdol. Nevlecite je prek točke upora, sicer
boste pretrgali kabel.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Žarnico izvlecite iz nosilca in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostora
Žarnice dajte zamenjati v servisu.
Stropna luč
Žarnice dajte zamenjati v servisu.
Ambientalna osvetlitevŽarnice dajte zamenjati v servisu.
Zvezdna osvetlitev
Žarnice dajte zamenjati v servisu.Osvetlitev armaturne
plošče
Žarnice dajte zamenjati v servisu.

172Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ■ v motornem prostoru spredaj levo,
■ pri vozilih z volanom na levi strani -
za stikalom luči, pri vozilih z
volanom na desni strani - za
sovoznikovim predalom.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.

Nega vozila173Škatla z varovalkami v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.
Št.Tokokrog1–2stikalo za zunanja ogledala3krmilni modul karoserije4zložljiva platnena streha, krmilni
modul karoserije5ABS6samodejni vklop kratkih luči pri
dnevni vožnji (dnevne luči), leva7–8krmilni modul karoserije9senzor akumulatorja vozila10uravnavanje žarometov, TPMS,
zložljiva platnena streha11zadnji brisalec12odroševanje stekel13samodejni vklop kratkih luči pri
dnevni vožnji (dnevne luči),
desna14odroševanje ogledal

174Nega vozila
Št.Tokokrog15–16krmilni modul podvozja,Sistem LPG17notranje ogledalo18krmilni modul motorja19črpalka za gorivo20–21navitje za vbrizgavanje22–23sistem za vbrizgavanje24sistem za pranje25sistem razsvetljave26krmilni modul motorja27–28krmilni modul motorja29krmilni modul motorja30–31levi žarometŠt.Tokokrog32desni žaromet33krmilni modul motorja34hupa35sklopka36–

Nega vozila175
Št.Tokokrog1Črpalka ABS2sprednji brisalec3ventilator4armaturna plošča5–6–7električna vakuumska črpalka8ventilator za hlajenje, nizko9ventilator za hlajenje, visoko10ventilator za hlajenje
električna vakuumska črpalka11zaganjač
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do
motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
Škatla z varovalkami je za stikalom za
luči v armaturni plošči.
Primite ročaj, nato povlecite stikalo
luči in ga preklopite navzdol.

176Nega vozila
Št.Tokokrog1–2–3električno pomična stekla4pretvornik napetosti5krmilni modul karoserije 16krmilni modul karoserije 27krmilni modul karoserije 38krmilni modul karoserije 49krmilni modul karoserije 510krmilni modul karoserije 611krmilni modul karoserije 712krmilni modul karoserije 813–14vrata prtljažnika15diagnostični priključek16priključitev podatkovne pove‐
zave17kontaktŠt.Tokokrog18klimatska naprava19avdio ojačevalnik20parkirni pomočnik21stikalo zavor22avdio sistem23zaslon24–25–26armaturna plošča27ogrevanje sedeža, voznik28–29–30armaturna plošča31hupa32ogrevanje sedeža, sovoznik33ogrevan volanski obroč34–35–Št.Tokokrog36–37zadnji brisalec38vžigalnik39–40–

Nega vozila177Orodje vozila
Orodje Komplet za popravilo pnevmatik
Nekaj orodja in vlečno uho sta
spravljena skupaj v kompletu za
popravilo pnevmatik v škatli z
orodjem pod talnim prekrivalom v
prtljažniku. Na različici s škatlo za
spravljanje najprej odstranite škatlo
3 66.
Pri izvedbi z nosilcem na zadku vozila
ali motorjem na utekočinjen naftni plin je orodje skupaj z vlečnim ušesom in
kompletom za popravilo pnevmatik v
kovčku, ki je z jermenom pritrjen na
levo steno prtljažnika.Na različici s škatlo za spravljanje je
kovček z orodji, vlečnim ušesom in
kompletom za popravilo pnevmatik nameščen v škatli v prtljažniku 3 66.

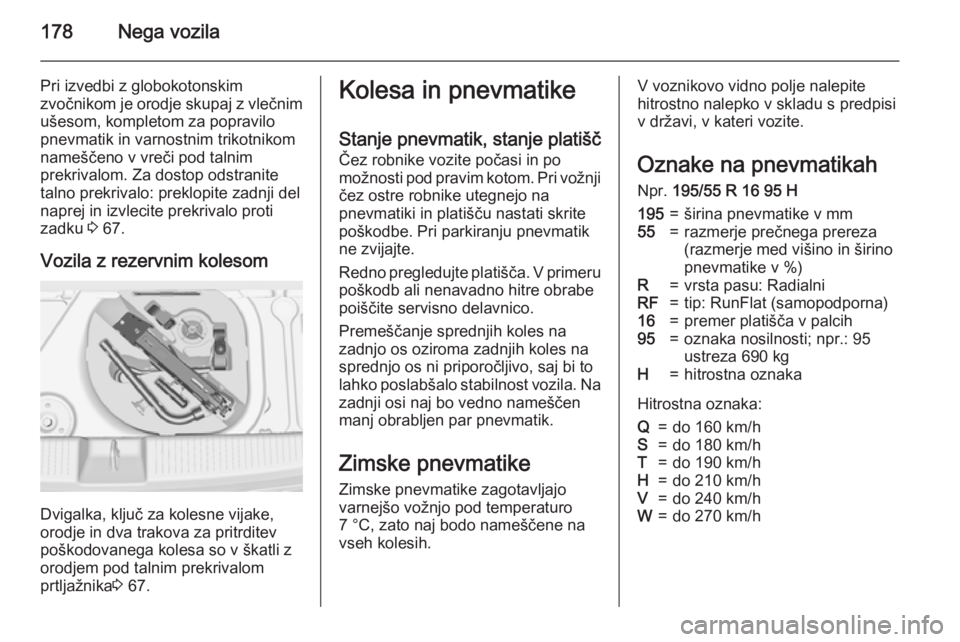

178Nega vozila
Pri izvedbi z globokotonskim
zvočnikom je orodje skupaj z vlečnim
ušesom, kompletom za popravilo
pnevmatik in varnostnim trikotnikom
nameščeno v vreči pod talnim
prekrivalom. Za dostop odstranite
talno prekrivalo: preklopite zadnji del
naprej in izvlecite prekrivalo proti
zadku 3 67.
Vozila z rezervnim kolesom
Dvigalka, ključ za kolesne vijake,
orodje in dva trakova za pritrditev
poškodovanega kolesa so v škatli z
orodjem pod talnim prekrivalom
prtljažnika 3 67.
Kolesa in pnevmatike
Stanje pnevmatik, stanje platišč
Čez robnike vozite počasi in po
možnosti pod pravim kotom. Pri vožnji čez ostre robnike utegnejo na
pnevmatiki in platišču nastati skrite
poškodbe. Pri parkiranju pnevmatik
ne zvijajte.
Redno pregledujte platišča. V primeru
poškodb ali nenavadno hitre obrabe
poiščite servisno delavnico.
Premeščanje sprednjih koles na
zadnjo os oziroma zadnjih koles na
sprednjo os ni priporočljivo, saj bi to
lahko poslabšalo stabilnost vozila. Na zadnji osi naj bo vedno nameščen
manj obrabljen par pnevmatik.
Zimske pnevmatike Zimske pnevmatike zagotavljajo
varnejšo vožnjo pod temperaturo
7 °С, zato naj bodo nameščene na
vseh kolesih.V voznikovo vidno polje nalepite
hitrostno nalepko v skladu s predpisi
v državi, v kateri vozite.
Oznake na pnevmatikah
Npr. 195/55 R 16 95 H195=širina pnevmatike v mm55=razmerje prečnega prereza
(razmerje med višino in širino
pnevmatike v %)R=vrsta pasu: RadialniRF=tip: RunFlat (samopodporna)16=premer platišča v palcih95=oznaka nosilnosti; npr.: 95
ustreza 690 kgH=hitrostna oznaka
Hitrostna oznaka:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
