Sedeži in varnostni sistemi49
1=če je otroški varnostni sedež zavarovan s tritočkovnim varnostnim pasom, nastavite višinsko nastavljiv sedež v najvišjipoložaj. Nastavite nagib naslonjala sedeža po potrebi do navpičnega položaja, da zagotovite tesnost pasu na strani
zaponke2=pri uporabi otroškega varnostnega sedeža te skupine odstranite zadnji vzglavnik 3 33*=premaknite sedež pred otroškim varnostnim sedežem v enega od skrajnih sprednjih položajev**=premaknite sovoznikov sedež do konca nazaj. Nastavite višino sedeža v najvišji položaj in vzglavnik v najnižji položaj.
Nastavite nagib naslonjala sedeža navpično, kolikor je potrebno, in tako zagotovite, da je varnostni pas vozila napeljan
od zgornje pritrdilne točke naprejU=univerzalen otroški sedež v kombinaciji s tritočkovnim varnostnim pasomX=prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem razredu
Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIX
Težnostni razredVelikostni razredVpetjeNa sovoznikovem sedežuNa zadnjih sedežihSkupina 0: do 10 kg
ali pribl. 10 mesecevEISO/R1XIL *Skupina 0+: do 13 kg
ali pribl. 2 letiEISO/R1XIL *DISO/R2XXCISO/R3XX

50Sedeži in varnostni sistemi
Težnostni razredVelikostni razredVpetjeNa sovoznikovem sedežuNa zadnjih sedežihSkupina I: 9 do 18 kg
ali od 8 mesecev do 4-ih letDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Skupina II: 15 do 25 kg
ali od 3 do 7 letXILSkupina III: 22 do 36 kg
ali od 6 do 12 letXILIL=ustrezen za posamezna varovala ISOFIX kategorije "specifično vozilo", "omejena" ali "pol-univerzalna". Varnostni sistem ISOFIX mora biti odobren za specifičen tip vozilaIUF=primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,dovoljenih za uporabo v tej težnostni skupiniX=prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu*=premaknite sedež pred otroškim varnostnim sedežem v enega od skrajnih sprednjih položajev**=pri uporabi otroškega varnostnega sedeža tega velikostnega razreda odstranite zadnji vzglavnik 3 33

Sedeži in varnostni sistemi51
ISOFIX velikostni razredi in sedežiA - ISO/F3=naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu9 do 18 kgB - ISO/F2=naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X=naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3=nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do 18 kgD - ISO/R2=nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1=nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg

52Sedeži in varnostni sistemiOtroški varnostni sedeži
ISOFIX Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL.
ISOFIX vpenjalne točke so označene
z logotipom ISOFIX na naslonjalu.
Vozilo je opremljeno z vodili v
pritrdilnih oporah, ki omogočajo lažjo
namestitev otroškega varnostnega
sedeža. Pri nameščanju otroškega
varnostnega sedeža odprite zaklopce vodil.
Pred nameščanjem otroškega
varnostnega sedeža po potrebi
snemite zadnji vzglavnik 3 48.
Vpenjalne točke
Top-tether V vozilu sta dve pritrdilni ušesci na
hrbtni strani zadnjih sedežev.
Top-tether zgornje vpenjalne točke so
označene s simbolom : za otroški
sedež.Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-tether jermen na
Top-tether vpenjalne točke.
Položaji otroških varnostnih sedežev ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.
Pred nameščanjem otroškega
varnostnega sedeža po potrebi
snemite zadnji vzglavnik 3 48.

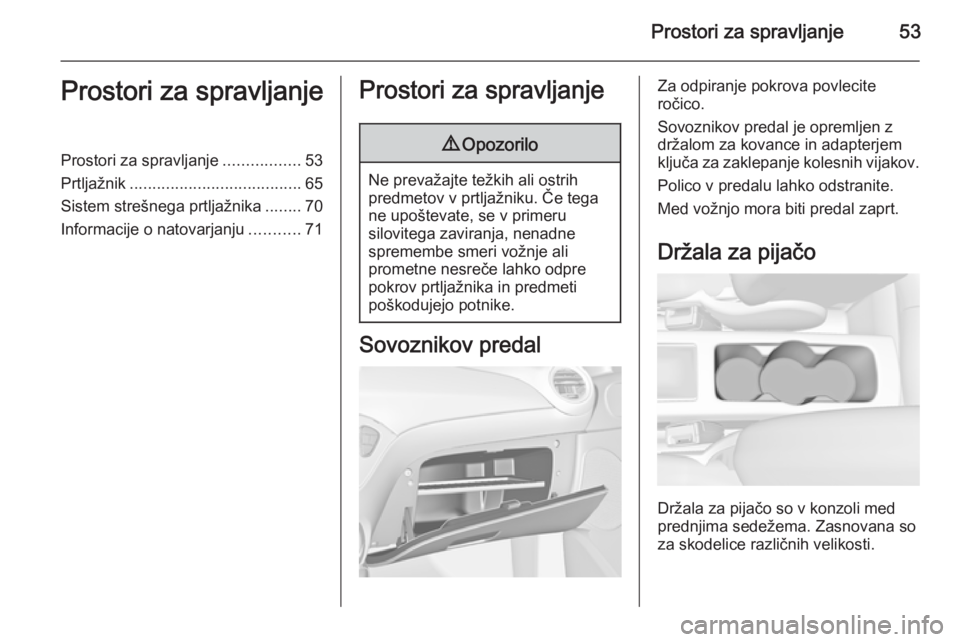

Prostori za spravljanje53Prostori za spravljanjeProstori za spravljanje.................53
Prtljažnik ...................................... 65
Sistem strešnega prtljažnika ........70
Informacije o natovarjanju ...........71Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Za odpiranje pokrova povlecite
ročico.
Sovoznikov predal je opremljen z držalom za kovance in adapterjem
ključa za zaklepanje kolesnih vijakov.
Polico v predalu lahko odstranite.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v konzoli med
prednjima sedežema. Zasnovana so
za skodelice različnih velikosti.

54Prostori za spravljanje
V vratna žepa obojih vrat je mogoče
spraviti steklenico.
Dodatna držala za pijačo ali
steklenice so v zadnjih stranskih
oblogah.
Prilagodlivi trak držala za pijačo
Odstranljiv gumeni trak je v prostoru
za spravljanje pred izbirno ročico. Za
pritrditev kozarca ali pepelnika
izvlecite trak.
Sprednji shranjevalni
prostori
Prostori za spravljanje so pod
stikalom luči, v sredinski konzoli pred
izbirno ročico, v vratnih žepih in
stranskih oblogah ob zadnjih sedežih.

Prostori za spravljanje55Nosilec na zadku vozilaNosilec na zadku vozila za dvekolesi
Zadnji nosilec (Flex-Fix sistem)
omogoča nameščanje enega kolesa na raztegljiv nosilec, ki je integriran v
dnu vozila. Adapter omogoča
pritrditev dodatnega kolesa. Prevoz
drugih stvari ni priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 50 kg z
nameščenim adapterjem in 30 kg brez adapterja. Tako je na izvlečni
nosilec mogoče namestiti tudi
električno kolo. Največja dovoljena
obtežba adapterja je 20 kg.
Medosna razdalja kolesa ne sme biti večja od 1,15 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno
vozila.
Med prevozom koles ne sme biti na njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik podvozja vozila od tal.
Povečajte previdnost, kadar vozite
po strmih cestah ali prek ramp,
izboklin itd.
Svarilo
Pred nameščanjem koles s karbonskim okvirjem se
posvetujte s prodajalcem koles.
Kolesa se utegnejo poškodovati.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.

56Prostori za spravljanje
Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno,
ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop lučke registrske tablice v
odbijaču
Dvignite lučko registrske tablice in jo
preklopite nazaj.

Prostori za spravljanje57
Preklop zadnjih luči
Obrnite tečaja obeh zadnjih luči
nazaj, kolikor je mogoče.
Obrnite obe zadnji luči nazaj, kolikor
je mogoče.
Preklop podpor za kolo
Odstranite trak in odprite prostor za
kolo.
Pritrditev sistema zadnjega nosilca
Odstranite trak in obrnite obe
vpenjalni ročici na stran, kolikor je
mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.

58Prostori za spravljanje
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj (1) in ga
povlecite nazaj.
Preklopite nosilec (2) navzgor.
Potisnite nosilec (1) navzdol in
obrnite ročaj (2) nazaj, da se zaskoči.
Pritisnite tipko(1) in odstranite levi del
držala(2).
Pritisnite tipko (1) in vstavite levi del
držala v desni del (2).
Pritrditev adapterja
Za prevoz več kot dveh koles morate
pritrditi adapter, preden namestite
prvo kolo.
