OPEL ADAM 2016.5 Instruksjonsbok

Oppbevaring og transport59
Hold rammen (1) på den baker‐
ste sykkelen med den ene hån‐
den, og trekk i løkken (2) for å
løsne.
Hold den bakerste sykkelen med
begge hender, og fell bakre syk‐
kelstativ bakover.
For å øke synbarheten aktiveres bi‐
lens baklys når sykkelstativet bak er
felt tilbake.
9 Advarsel
Når sykkelstativet bak foldes for‐
over igjen, må du passe på at det
festes trygt.
Fjerne sykler
Løsne festestroppene på begge syk‐
keldekkene.
Drei knappen mot klokken og fjern fe‐ stebrakettene.
Løsne adapteren 1. Fell inn hjulfordypningene.
2. Knepp løs stroppen.
3. Drei hendelen (1) forover og hold den.
4. Løft adapteren (2) bakerst og fjern
den.

60Oppbevaring og transportDemontere sykkelstativet
Trykk på knappen (1), og ta av øvre
del av stativet (2).
Trykk på knappen (1), og monter sta‐ tivet (2) igjen.
Plasser festebraketten som vist på il‐
lustrasjonen.
Drei håndtaket (1) mot siden for å
løsne og løfte stativet (2).
Fell stativet bakover, og skyv det for‐
over til det stopper (1).
Press stativet ned bakerst (2).
Fell inn hjulfordypningen.
Fell inn hjulfordypningen. Fest strop‐
pen.

Oppbevaring og transport61
Oppbevar stroppfestene på egnet
måte.
Låse opp sykkelstativet bak
Drei begge klemmehendlene innover
så langt de går. Fest stroppen.
Fell inn baklysene
Sving først baklyktene (1) forover til
de stopper.
Sving deretter hengslene (2) forover
til de stopper.
Fell inn nummerskiltlyset
Fell nummerskiltlyset forover.
Trekke inn bakre sykkelstativet
Merk
Pass på at alle fellbare deler,
f.eks. hjulfordypninger og feste‐
braketter, oppbevares riktig. Ellers kan sykkelstativet skades når du
forsøker å trekke det ut.

62Oppbevaring og transport
Trykk frigjøringshendelen oppover,
og hold den der. Løft utstyret litt, og
trykk det inn i støtfangeren til det fe‐
stes.
Utløserspaken må gå tilbake til ut‐
gangsposisjonen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Bagasjerom
Bakseteryggen er i to deler. Begge
deler kan felles ned separat.
Utvidelse av bagasjerommet Fjern bagasjeromsdekselet hvis nød‐
vendig.
Trykk på låsen, og trykk ned hode‐
støtten.
Sett sikkerhetsbeltets låseplate i si‐
deholderen for å beskytte beltet mot
skader.
Trekk sløyfen på én av eller begge
seteryggene, og fell dem ned på se‐
teputen.
For å felle dem opp løfter du bakse‐
tene opp til loddrett stilling. Det skal
høres at de låses.
Seteryggene er riktig låst hvis de røde
merkene på begge frigjøringssløy‐
fene ikke lenger er synlige.
9 Advarsel
Kontroller før kjøring at seteryg‐
gene er låst i stilling etter at de er felt opp. Hvis de ikke er låst, kan

Oppbevaring og transport63det oppstå personskader eller ska‐der på lasten eller bilen ved en
eventuell kollisjon eller hard opp‐
bremsing.

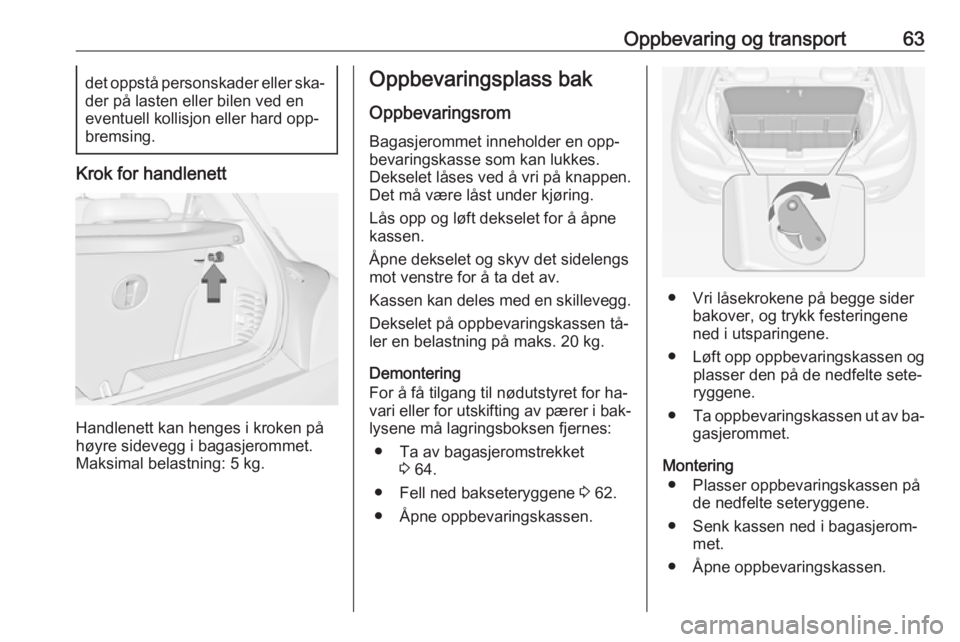

Krok for handlenett
Handlenett kan henges i kroken på
høyre sidevegg i bagasjerommet.
Maksimal belastning: 5 kg.
Oppbevaringsplass bak
Oppbevaringsrom
Bagasjerommet inneholder en opp‐
bevaringskasse som kan lukkes.
Dekselet låses ved å vri på knappen.
Det må være låst under kjøring.
Lås opp og løft dekselet for å åpne
kassen.
Åpne dekselet og skyv det sidelengs
mot venstre for å ta det av.
Kassen kan deles med en skillevegg.
Dekselet på oppbevaringskassen tå‐
ler en belastning på maks. 20 kg.
Demontering
For å få tilgang til nødutstyret for ha‐
vari eller for utskifting av pærer i bak‐
lysene må lagringsboksen fjernes:
● Ta av bagasjeromstrekket 3 64.
● Fell ned bakseteryggene 3 62.
● Åpne oppbevaringskassen.
● Vri låsekrokene på begge sider bakover, og trykk festeringene
ned i utsparingene.
● Løft opp oppbevaringskassen og
plasser den på de nedfelte sete‐
ryggene.
● Ta oppbevaringskassen ut av ba‐
gasjerommet.
Montering ● Plasser oppbevaringskassen på de nedfelte seteryggene.
● Senk kassen ned i bagasjerom‐ met.
● Åpne oppbevaringskassen.

64Oppbevaring og transport● Løft opp festeringene på beggesider, og vri låsekrokene forover
for å feste kassen i festeringene.
● Rett opp bakseteryggene og monter bagasjeromdekselet.
● Plasser kofferten med dekkrepa‐ rasjonssettet i et av rommene i
oppbevaringskassen.
● Lukk og lås dekselet.
Bagasjeromsdeksel Ikke legg gjenstander på dekselet.
ÅpneLøft opp dekselet bak. Det låses i ne‐ sten loddrett stilling. Ytterligere åp‐
ning er mulig. For å lukke skyver du
dekselet ned forbi låsepunktet.
Demontere
Skyv dekselet oppover på høyre og
venstre side fra undersiden og fjern
dette.
Feste beltet Fest dekselet ved å trykke det inn i
sporene på begge sider.
Bakre oppbevaringsrom‐
deksel
Bakre gulvdeksel
Løft opp bakre gulvdeksel for å få til‐
gang til nødutstyret for havari.
Verktøy 3 178.
Subwoofer-deksel
Løft opp bakre del av gulvdekselet for å få tilgang til varseltrekanten.
Når gulvdekselet stenges, må det på‐
ses at det er festet med borrelåsen.

Oppbevaring og transport65Demontering
Fjern gulvdekselet for å få tilgang til
nødutstyret for havari og for å skifte pærer i baklysene:
● Løft opp og fell den bakre delen forover.
● Trekk ut dekselet bakover. En fø‐
ring løfter det litt opp.
● Løsne dekselet fra bagasjerom‐ met.
For å komme til det høyre dekselet ibagasjerommet, for eksempel for å
skifte en lyspære, feller du ned høyre
seterygg og trekker ut verktøykassen ved siden av subwooferen.
Pæreskift 3 168.
Montering ● Sett på plass verktøykassen hvis
den har blitt tatt ut.
● Sett på plass gulvdekselet i ba‐ gasjerommet.● Skyv gulvdekselet langsomt for‐ over. Pass på at styreboltene glirinn i festene i bagasjerommet. La
gulvdekselet senkes på plass.
● Lukk gulvdekselet ved å felle den
øvre delen bakover og fest det
med borrelåsen.
● Fell opp bakseteryggene.
Tips
9 Advarsel
Av sikkerhetsgrunner bør du opp‐
bevare alle deler der de hører
hjemme i bagasjerommet, alltid

66Oppbevaring og transportkjøre med lukket gulvdeksel og,
om mulig, med bakseteryggene
slått opp.
Ellers kan passasjerer og fører
kan skades av gjenstander som
slynges ut ved hard oppbremsing,
plutselig retningsendring eller en
ulykke.
Festeringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Varseltrekant
Varseltrekanten festes i bagasjerom‐
met under bakluken ved hjelp av ela‐
stiske stropper.
Hvis bilen er utstyrt med oppbeva‐ ringskasse i bagasjerommet, fjernerdu denne for å få tak i varseltrekanten
3 63.
Bil med subwoofer-kasse
Løft opp bakre del av gulvdekselet. Trekk i håndtaket for å ta ut varseltre‐
kanten.
Bakre oppbevaringsromdeksel 3 64.

Oppbevaring og transport67Førstehjelpsutstyr
Oppbevar førstehjelpsutstyret i opp‐
bevaringsrommet som befinner seg
nær baksetene i sidepanelet.
Takstativsystem
Takstativ
Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av tak‐
stativ som er godkjent for din bilmo‐
dell. Kontakt et verksted for mer in‐
formasjon.
Følg monteringsanvisningen for tak‐
stativet og ta det av når det ikke er i bruk.
Montering av takstativ
Åpne dekselet på hvert av festepunk‐
tene ved bruk av en mynt.Informasjon om lasting
● Legg tunge gjenstander i baga‐ sjerommet mot seteryggene.
Kontroller at seteryggene er or‐
dentlig låst. Når gjenstander kan
stables, skal de tyngste legges
nederst.
● Sikre gjenstandene med surre‐ stropper i festeringer 3 66.
● Handlenett kan henges i kroken på høyre sidevegg i bagasjerom‐
met. Maksimal belastning: 5 kg.
● Sikre løse gjenstander i bagasje‐
rommet slik at de ikke kan for‐
skyve seg.

68Oppbevaring og transport● Ved transport av gjenstander ibagasjerommet må bakseteryg‐
gene ikke ligge skrått forover.
● Ikke la lasten stikke opp over overkanten av seteryggene.
● Legg ingen gjenstander på baga‐
sjeromsdekselet eller på instru‐
mentpanelet, og dekk ikke føle‐
ren oppå instrumentpanelet.
● Lasten må ikke blokkere for bru‐ ken av pedalene, håndbremsen
og girspaken og ikke hindre bil‐
førerens bevegelser. Ingen løse gjenstander må oppbevares i ku‐
peen.
● Ikke kjør med åpent bagasjerom.9Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
● Nyttelasten er differansen mel‐ lom tillatt totalvekt (se identifika‐
sjonsplaten 3 208) og EU-egen‐
vekten.
Nyttelasten beregnes ved hjelp
av dataene i vekttabellen foran i
denne instruksjonsboken.
I EU-egenvekten inngår vekten
av fører (68 kg), bagasje (7 kg) og
alle væsker (drivstofftanken 90 %
full).
Ekstrautstyr og tilbehør øker egenvekten.
● Når du kjører med last på taket, er bilen mer utsatt for sidevind og
det virker negativt inn på kjøre‐
egenskapene på grunn av at bi‐
len har et høyere tyngdepunkt.
Fordel lasten jevnt, og sikre den
forsvarlig med festestropper. Til‐
pass dekktrykk og bilens hastig‐
het til lastetilstanden. Kontroller
og etterstram stroppene hyppig.
Kjør ikke fortere enn 120 km/t.
Tillatt taklast er 50 kg. Taklasten
er den samlede vekten av laste‐
stativet og lasten.
