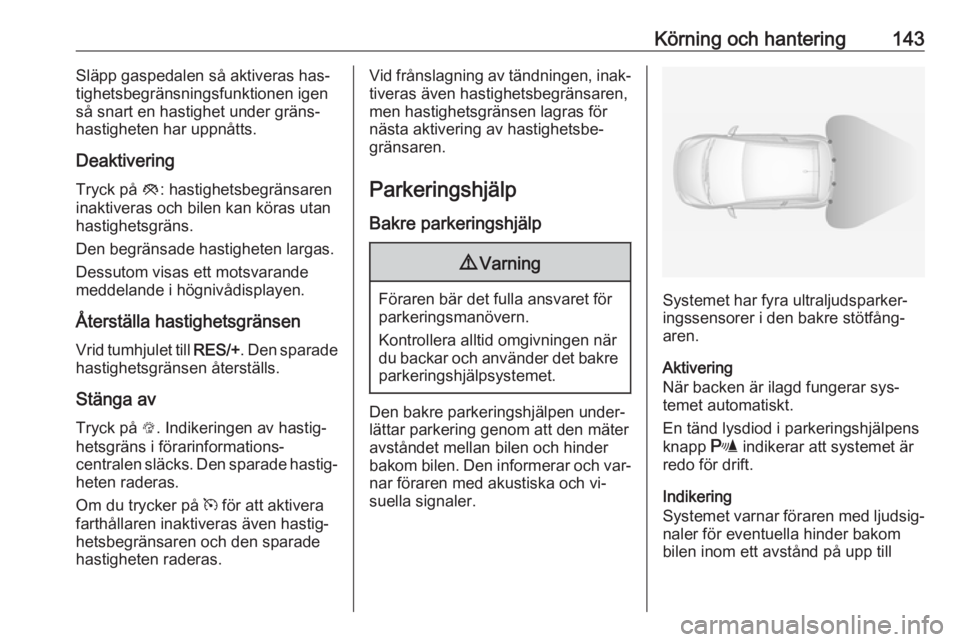

Körning och hantering143Släpp gaspedalen så aktiveras has‐
tighetsbegränsningsfunktionen igen
så snart en hastighet under gräns‐ hastigheten har uppnåtts.
Deaktivering Tryck på y: hastighetsbegränsaren
inaktiveras och bilen kan köras utan
hastighetsgräns.
Den begränsade hastigheten largas.
Dessutom visas ett motsvarande
meddelande i högnivådisplayen.
Återställa hastighetsgränsen
Vrid tumhjulet till RES/+. Den sparade
hastighetsgränsen återställs.
Stänga av
Tryck på L. Indikeringen av hastig‐
hetsgräns i förarinformations‐
centralen släcks. Den sparade hastig‐
heten raderas.
Om du trycker på m för att aktivera
farthållaren inaktiveras även hastig‐
hetsbegränsaren och den sparade
hastigheten raderas.Vid frånslagning av tändningen, inak‐ tiveras även hastighetsbegränsaren,
men hastighetsgränsen lagras för
nästa aktivering av hastighetsbe‐
gränsaren.
Parkeringshjälp Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och var‐ nar föraren med akustiska och vi‐
suella signaler.
Systemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Aktivering
När backen är ilagd fungerar sys‐
temet automatiskt.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren med ljudsig‐
naler för eventuella hinder bakom
bilen inom ett avstånd på upp till

144Körning och hantering1,5 meter. Intervallet mellan signa‐
lerna minskar när bilen närmar sig
hindret. När avståndet är mindre än cirka 30 cm avges en kontinuerlig ton.
Avståndet till bakre hindren visas
dessutom med avståndslinjer som ändras i förarinformationscentralen
3 89 eller på Colour-Info-Displayen
3 94, beroende på version.
Deaktivering
Systemet stängs automatiskt av när
backväxeln läggs ur.
Du kan även avaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.
I båda fallen slocknar ljusdioden i
knappen.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar lys‐
dioden i knappen i tre sekunder och
slocknar sedan. Kontrollampan r i
instrumentgruppen 3 87 tänds och ett
meddelande visas i förarinforma‐
tionscentralen.
Främre och bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar fö‐
raren med akustiska signaler och dis‐
playindikering.
Systemet har sex ultraljudssensorer
vardera i både den bakre och främre
stötfångaren.
Två olika varningssignaler används
för övervakningsområdet framför re‐
spektive bakom bilen – med två olika
ljudfrekvens.
Främre-bakre parkeringshjälpen
kombineras alltid med den avance‐
rade parkeringshjälpen, se avsnittet
"Avancerad parkeringshjälp" nedan.

Körning och hantering147Avancerad parkeringshjälp9Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen 3 89 eller, beroende på ver‐
sion, på Colour-Info-Display 3 94
med stöd av akustiska signaler.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Se föregående avsnitt.
Samma sensorer i främre och bakre
stötfångaren används för båda syste‐
men.
Knappen D och dess användning
Samma knapp används för aktivering och avaktivering av både avancerad
parkeringshjälp och främre-bakre
parkeringshjälp:
Med en kort tryckning på D aktiv‐
eras och inaktiveras parkeringshjäl‐
pen.
Med en lång tryckning på D (ca
en sekund ) aktiveras eller inaktiveras
den avancerade parkeringshjälpen.
Se separat beskrivning nedan.
Knappen D manövrerar systemen
enligt följande logik när den trycks in:
● Om endast den främre-bakre parkeringshjälpen är aktiv inakti‐veras den med en kort tryckning.
● Om endast den främre-bakre parkeringshjälpen är aktiv aktiv‐eras den avancerade parkerings‐
hjälpen med en lång tryckning.
● Om endast avancerad parker‐ ingshjälp är aktiv och systemet är
i läget att söka parkeringsficka,
aktiveras bakre-främre parker‐
ingshjälp med en kort intryckning.
● Om endast den avancerade par‐ keringshjälpen är aktiv och sys‐
temet är i läget parkeringsguide
inaktiveras den avancerade par‐
keringshjälpen med en kort in‐
tryckning.

Körning och hantering151Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna
på displayen. Flyttas föremålet fort‐
sätter parkeringsmanövern. Om före‐
målet inte tas bort deaktiveras sys‐
temet. En lång tryckning på D akti‐
verar systemet och det börjar söka
efter en ny parkeringsficka.
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna de‐
tekterar föremål trots att det inte
finns något i vägen, beroende på ekostörningar från ljud i omgiv‐
ningen eller p.g.a. mekaniska rikt‐
ningsfel (sporadiska felvarningar
kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan upp‐
fatta en infart, utfart, gårdsplan eller till och med ett övergångsställe som en parkeringsficka. När du har lagt i
backen startar systemet en parker‐
ingsmanöver. Kontrollera att den fö‐ reslagna parkeringsfickan är ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte upp‐ täckas av systemet. Det är föraren
som är ansvarig.

152Körning och hanteringObservera!
Om en framåtväxel läggs i och en
viss hastighet överskrids deaktiv‐
eras den bakre parkeringshjälpen
när cykelhållaren fälls ut.
Om backen läggs i först upptäcker
parkeringshjälpen cykelhållaren och matar ut ett surrande ljud. Tryck på
r eller D kortvarigt för att deak‐
tivera parkeringshjälpen.
Observera!
Systemet måste kalibreras efter pro‐
duktion. För optimal parkering väg‐
ledning, en körsträcka på minst
10 km, inklusive ett antal krökar, krävs.
Varning döda vinkeln
Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte:
● Fordon utanför döda vinkeln som snabbt kan närma sig.
● Fotgängare, cyklister eller djur. Innan du byter fil ska du alltid kon‐trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds en gul var‐ ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersljusen börjar varningssymbo‐
len B blinka gult som en varning för
att du inte ska byta fil.
Observera!
Om det passerande fordonet är
minst 10 km/h snabbare än det pas‐
serade fordonet tänds inte varnings‐
symbolen B på den aktuella ytter‐
backspegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.

184BilvårdDäcktryckstabellerna visar alla möj‐
liga däckkombinationer 3 222.
Identifiera respektive däck.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Om ringtrycket skall sänkas eller hö‐ jas slår du av tändningen. När du har
justerat däcktrycket slår du på tänd‐
ningen och väljer relevant inställning
på sidan Däckbelastning i förarin‐
formationscentralen (DIC) 3 89.
Temperaturförhållanden Däcktrycket är beroende av däckets
temperatur. Under körning ökar tem‐
peraturen och trycket i däcket. De
däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas i förarinformationscentralen visar det
faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.Övervakningssystem för
däcktryck
Däcktrycksövervakningssystemet övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformationscent‐
ret.

186BilvårdOm w tänds vid låg temperatur och
slocknar efter en stunds körning kan
det tyda på att däcktrycket håller på
att bli lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 96.
Om ringtrycket skall sänkas eller hö‐
jas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella fly‐ tande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock an‐
vändas.
Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.Varje gång däcken byts måste däckt‐ rycksövervakningssystemets givare
demonteras och underhållas. Om gi‐
varen skruvas in i däcket byter du
ventilkäglan och tätningsringen. Om
givaren snäpps fast på däcket byter
du hela ventilskaftet.
Laststatus Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐
ketten eller trycktabellen 3 222 och
välj lämplig inställning i menyn
Däckbelastning i förarinformations‐
centralen, Inställningar 3 89. Denna
inställning fungerar som referens för
däcktrycksvarningarna.
Menyn Däckbelastning visas bara om
bilen är stillastående och parkerings‐
bromsen är åtdragen. I bilar med
automatisk växellåda måste växel‐
väljaren vara i läge P.
Välj:
● Lätt för komforttryck upp till
3 personer.
● Eko för Eko-tryck upp till
3 personer.
● Max för full last.
Matchningsprocess för
däcktryckssensorer
Varje TPMS-givare har en unik iden‐
tifieringskod. Identifieringskoden
måste anpassas till en ny däck-/hjul‐
position efter att däcken har roterats
eller efter att hela hjulparet har bytts

Bilvård187ut och om en eller flera TPMS-senso‐
rer har ersatts. TPMS-givarmatch‐
ningsprocessen bör också utföras
sedan ett reservdäck har bytts ut mot
ett vanligt däck med TPMS-givare.
Felindikeringslampan w och
varningsmeddelandet eller koden ska
släckas vid nästa tändningscykel. Gi‐
varna matchas mot hjulens position
med hjälp av ett omlärningsverktyg, i
följande ordning: vänster framhjul,
höger framhjul, höger bakhjul och
vänster bakhjul. Blinkerlampan vid
den aktuella aktiva positionen lyser
tills sensorn har matchats.
Vänd dig till en verkstad om du behö‐ ver service eller vill köpa ett omlär‐
ningsverktyg. Tidsgränsen är två min‐ uter för att matcha det första däck/hjulläget och fem minuter totalt för att
matcha alla fyra hjullägen. Om det tar längre tid avbryts matchningsproces‐
sen och den måste startas om.
Matchningsprocessen för däcktrycks‐
sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.3. I bilar med automatiserad manuell
växellåda: Trampa ner broms‐
pedalen och håll den nertrampad.
Flytta och håll växelväljaren under
fem sekunder i läget N tills P visas
i Förarinformationscentralen. P in‐
dikerar att givarmatchningspro‐
cessen kan inledas.
I bilar med manuell växellåda: välj friläget.
4. Använd MENU eller blinkers‐
spaken för att välja Inställningar i
förarinformationscentralen.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
6. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande bör visas där du får
bekräfta att processen ska startas.
7. Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att indikera
att mottagaren är i omlärnings‐
läge.
8. Börja med vänster framhjul.9. Placera ominlärningsverktyget mot däckets sidovägg, nära ven‐
tilskaftet. Tryck sedan på knap‐
pen för att aktivera däcktrycks‐
sensorn. En signal från tutan be‐
kräftar att sensorns identifierings‐
kod har matchats med detta hjul‐
läge.
10. Fortsätt till höger framhjul och upprepa processen i steg 9.
11. Fortsätt till höger bakhjul och upp‐
repa processen i steg 9.
12. Fortsätt till vänster bakhjul, och upprepa processen i steg 9.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med vänster
bakhjul och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
13. Stäng av tändningen.
14. Pumpa alla fyra däcken till det re‐
kommenderade däcktrycket enligt
däckinformationsetiketten.
15. Se till att däckets laddningsstatus är inställd enligt det valda trycket
3 89.

235SService ....................................... 123
Servicedisplay ............................. 81
Serviceinformation .....................208
Servostyrning................................ 87
Sidoairbagsystem ........................44
Sidoblinkers ............................... 174
Sidoljus ....................................... 106
Skydd mot batteriurladdning ......113
Snökedjor .................................. 189
Solskydd ...................................... 31
Spolar- och torkarsystem ............. 14
Spolarvätska .............................. 164
Stadskörningsläge ......................139
Starta ................................... 17, 125
Starta motor ....................... 126, 132
Start med startkablar .................200
Startspärr ............................... 27, 88
Stolsposition ................................ 34
Stopp-start-system .....................126
Strålkastare vid körning i utlandet .................................. 108
Styrning ...................................... 125
Ställa in nackskydd ........................8
Ställa in ratt .................................... 9 Ställa in spegel .............................. 8
Ställa in stol ............................. 7, 35
Stöldlarm ..................................... 26
Stöldskyddslåsning ......................26
Symboler ....................................... 4System för upptäckt av föremål ..143
Säkerhetsbälte ............................... 8
Säkerhetsbälten ........................... 38
Säkringar ................................... 176
Säkring av bilen ............................ 26
Säkringscentral, instrumentpanel .....................179
Säkringscentral, motorrum ........177
Sätesvärme .................................. 37
T
Taklast .......................................... 68
Taklucka ...................................... 31
Tankning .................................... 155
Temperaturmätare motorkylvätska ......................... 80
Tillbehör och bilmodifiering ........160
Top-tether, fästöglor ....................51
Trampa på pedalen ......................86
Trepunktsbälte ............................. 39
Trippmätare ................................. 79
Tuta ....................................... 14, 72
Typskylt ..................................... 212
Tändningslås lägen ...................125
U Ultraljudssensorer för parkeringshjälp ........................ 143
Uppvärmda speglar .....................28
Uppvärmd bakruta .......................31
Uppväxling .................................... 87Urstigningsbelysning .................112
Utföra arbete .............................. 162
V Varning döda vinkeln ..................152
Varningsblinkers ........................108
Varningslampor ............................ 79
Varningsljud ................................. 98
Varningstriangel ........................... 67 Varselljus ................................... 108
Varvräknare ................................. 79
Ventilation ................................... 114
Verktyg ...................................... 181
Vindruta ........................................ 29
Vindrutetorkare/vindrutespolare ..72
Vinterdäck .................................. 182
Volymer ..................................... 221
Vägmätare ................................... 79
Värme .......................................... 37
Värme- och ventilationssystem .. 114
Växellåda ..................................... 16
Växellådsdisplay ........................132
Växelväljare ............................... 132
Y Ytterbackspeglar........................... 28
Ytterbelysning ................12, 88, 106
Yttertemperatur ............................ 74
Yttre vård ................................... 204
