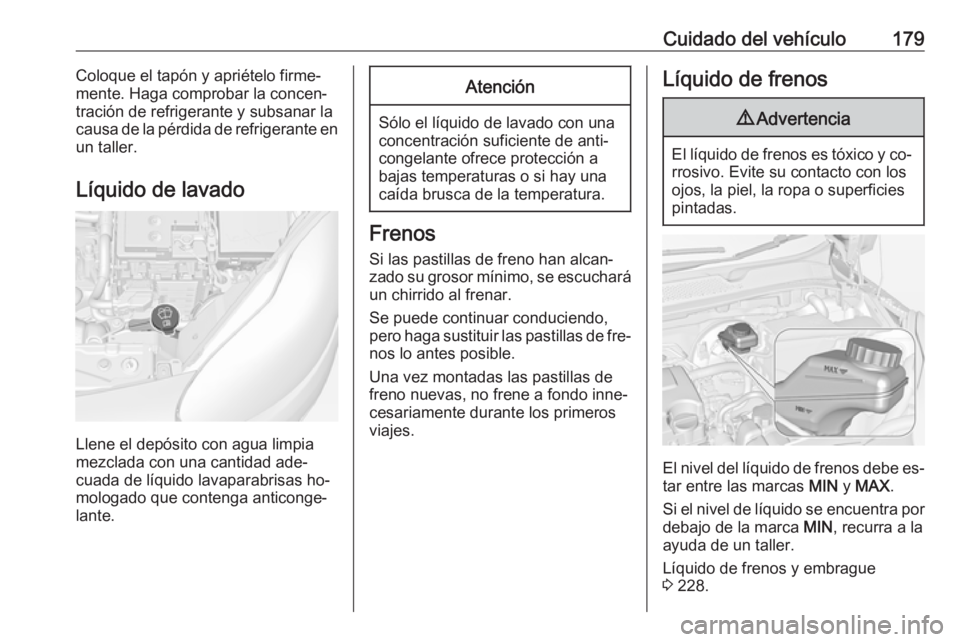

Cuidado del vehículo179Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐ tración de refrigerante y subsanar lacausa de la pérdida de refrigerante en
un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad ade‐
cuada de líquido lavaparabrisas ho‐
mologado que contenga anticonge‐
lante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
Frenos
Si las pastillas de freno han alcan‐zado su grosor mínimo, se escuchará
un chirrido al frenar.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de fre‐ nos lo antes posible.
Una vez montadas las pastillas de freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y co‐
rrosivo. Evite su contacto con los
ojos, la piel, la ropa o superficies
pintadas.
El nivel del líquido de frenos debe es‐
tar entre las marcas MIN y MAX .
Si el nivel de líquido se encuentra por debajo de la marca MIN, recurra a la
ayuda de un taller.
Líquido de frenos y embrague
3 228.

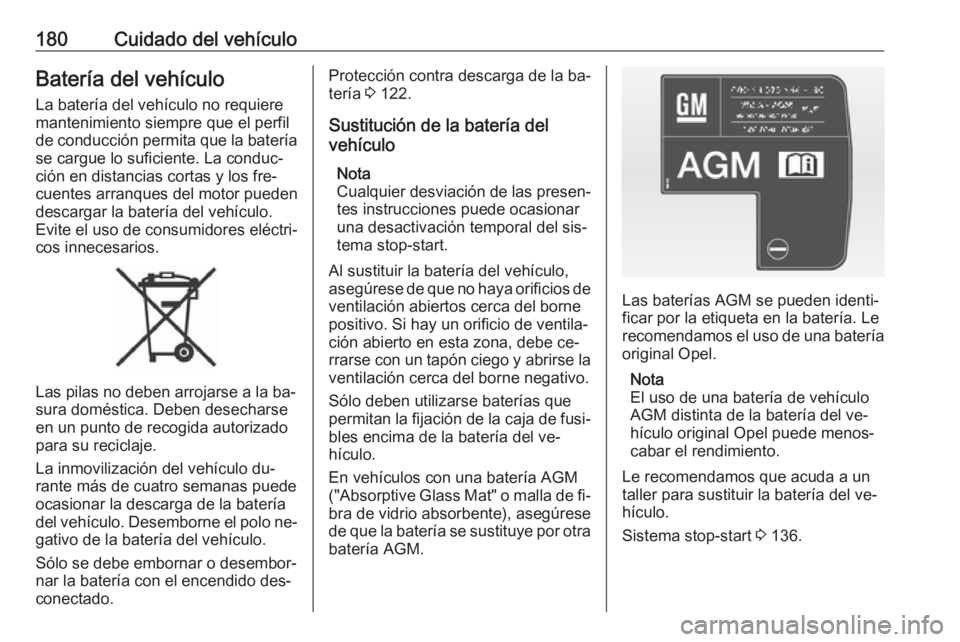

180Cuidado del vehículoBatería del vehículo
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los fre‐
cuentes arranques del motor pueden
descargar la batería del vehículo.
Evite el uso de consumidores eléctri‐
cos innecesarios.
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse en un punto de recogida autorizado
para su reciclaje.
La inmovilización del vehículo du‐
rante más de cuatro semanas puede
ocasionar la descarga de la batería
del vehículo. Desemborne el polo ne‐ gativo de la batería del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Protección contra descarga de la ba‐
tería 3 122.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
Al sustituir la batería del vehículo,
asegúrese de que no haya orificios de
ventilación abiertos cerca del borne
positivo. Si hay un orificio de ventila‐
ción abierto en esta zona, debe ce‐
rrarse con un tapón ciego y abrirse la ventilación cerca del borne negativo.
Sólo deben utilizarse baterías que
permitan la fijación de la caja de fusi‐ bles encima de la batería del ve‐hículo.
En vehículos con una batería AGM ("Absorptive Glass Mat" o malla de fi‐
bra de vidrio absorbente), asegúrese
de que la batería se sustituye por otra batería AGM.
Las baterías AGM se pueden identi‐ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.
Sistema stop-start 3 136.

Cuidado del vehículo181Carga de la batería del vehículo9Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los 14,6 V si utiliza un cargador de baterías.
En caso contrario, la batería po‐
dría sufrir daños.
Arranque con cables 3 218.
Etiqueta de advertencia
Significado de los símbolos: ● No acercar a chispas, llamas sin protección ni humo.
● Proteger siempre los ojos. Los gases explosivos pueden provo‐
car lesiones e incluso ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.
● Consulte el manual de instruccio‐
nes para más información.
● Puede haber gases explosivos cerca de la batería.Sustitución de las escobillas
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y ex‐
traiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.

182Cuidado del vehículoEscobilla de la luneta trasera
Levante el brazo del limpialuneta.
Desacople la escobilla como se
muestra en la ilustración y desmón‐
tela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe su‐ jetar por la base. No toque el cristal
de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de bom‐
billas, conecte el encendido, luego encienda y compruebe las luces.
Faros halógenos
Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la luz de carretera.
Luz de cruce , bombilla exterior (1).
Luz de carretera , bombilla interior (2).
Luz baja (1) 1. Gire la tapa en sentido antihorario
y desmóntela.

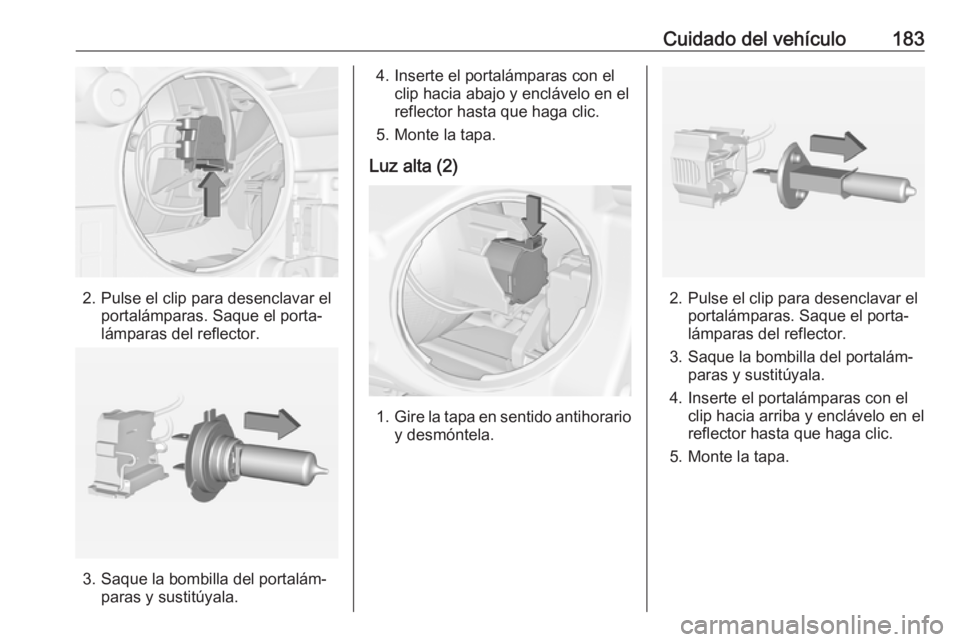

Cuidado del vehículo183
2. Pulse el clip para desenclavar elportalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.
Luz alta (2)
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia arriba y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.

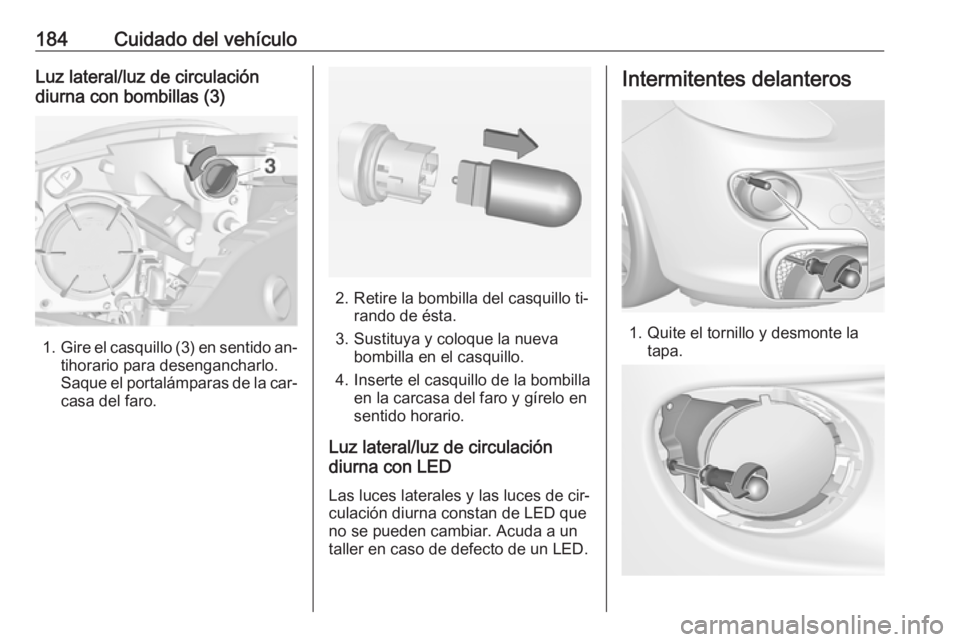

184Cuidado del vehículoLuz lateral/luz de circulación
diurna con bombillas (3)
1. Gire el casquillo (3) en sentido an‐
tihorario para desengancharlo.
Saque el portalámparas de la car‐ casa del faro.
2. Retire la bombilla del casquillo ti‐ rando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo de la bombilla en la carcasa del faro y gírelo ensentido horario.
Luz lateral/luz de circulación
diurna con LED
Las luces laterales y las luces de cir‐
culación diurna constan de LED que
no se pueden cambiar. Acuda a un
taller en caso de defecto de un LED.
Intermitentes delanteros
1. Quite el tornillo y desmonte la tapa.

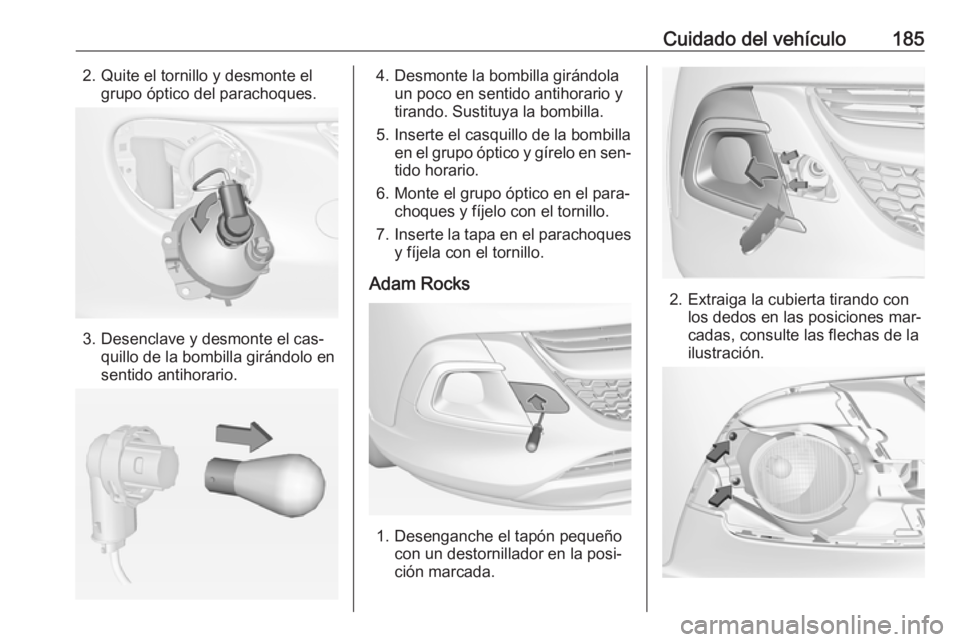

Cuidado del vehículo1852. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el cas‐quillo de la bombilla girándolo en
sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
6. Monte el grupo óptico en el para‐ choques y fíjelo con el tornillo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Adam Rocks
1. Desenganche el tapón pequeño con un destornillador en la posi‐
ción marcada.
2. Extraiga la cubierta tirando con los dedos en las posiciones mar‐
cadas, consulte las flechas de la
ilustración.

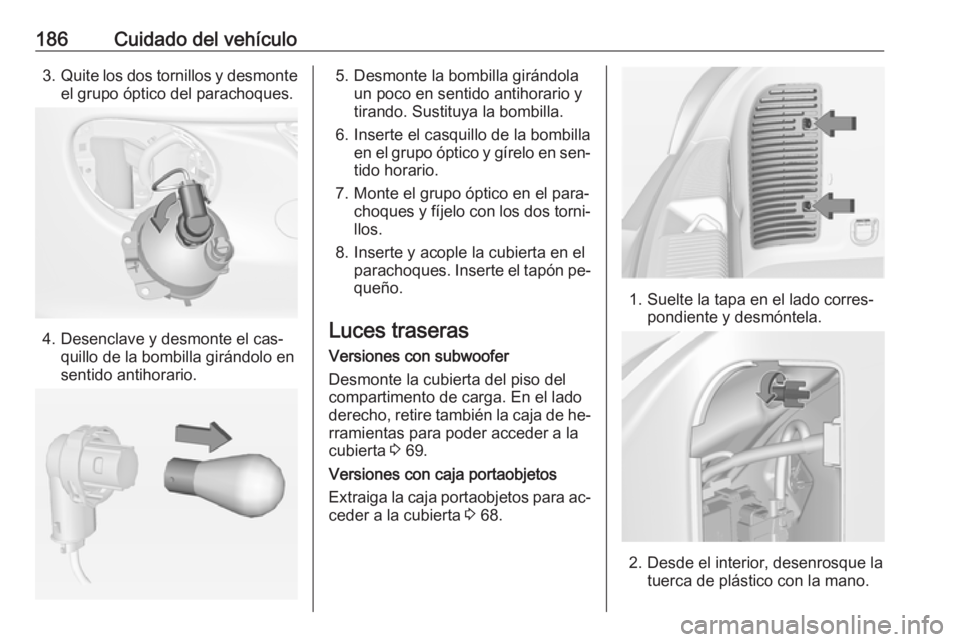

186Cuidado del vehículo3.Quite los dos tornillos y desmonte
el grupo óptico del parachoques.
4. Desenclave y desmonte el cas‐ quillo de la bombilla girándolo en
sentido antihorario.
5. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
6. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
7. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
8. Inserte y acople la cubierta en el parachoques. Inserte el tapón pe‐queño.
Luces traseras
Versiones con subwoofer
Desmonte la cubierta del piso del
compartimento de carga. En el lado
derecho, retire también la caja de he‐ rramientas para poder acceder a la
cubierta 3 69.
Versiones con caja portaobjetos
Extraiga la caja portaobjetos para ac‐
ceder a la cubierta 3 68.
1. Suelte la tapa en el lado corres‐
pondiente y desmóntela.
2. Desde el interior, desenrosque la tuerca de plástico con la mano.

Cuidado del vehículo187
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla:
intermitente 1
luz trasera 2
luz trasera / luz de freno 3
Si la luz trasera 2 y la luz trasera/
luz de freno 3 son de LED, acuda
a un taller para su sustitución.
5. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Asegúrese de
que los cables permanezcan en
los conductos correspondientes.
Monte el grupo óptico con los pa‐
sadores de sujeción en los aloja‐
mientos de la carrocería del ve‐
hículo y apriete la tuerca de fija‐
ción de plástico desde el interior
del compartimento de carga. Co‐
loque la junta circular sobre el alo‐
jamiento en el grupo óptico.
Cierre y enclave la tapa.
Luz de marcha atrás / piloto
antiniebla
La luz de marcha atrás se encuentra ubicada en el lado derecho del para‐
choques, y el piloto antiniebla se en‐
cuentra en el lado izquierdo del para‐ choques.
La descripción del cambio de bombi‐
llas es la misma para ambas luces.

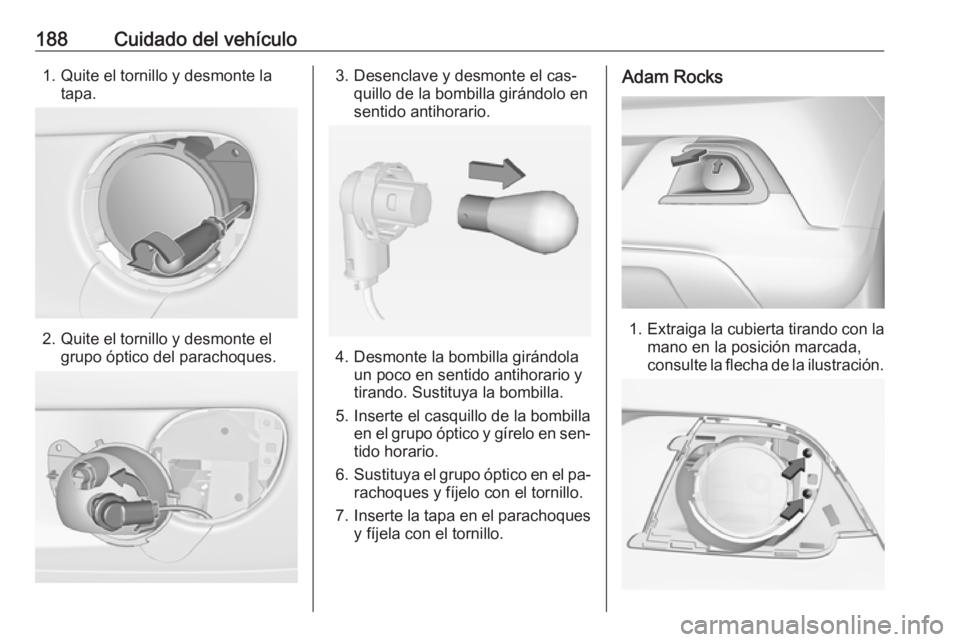

188Cuidado del vehículo1. Quite el tornillo y desmonte latapa.
2. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el cas‐ quillo de la bombilla girándolo en
sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
6. Sustituya el grupo óptico en el pa‐
rachoques y fíjelo con el tornillo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Adam Rocks
1. Extraiga la cubierta tirando con la
mano en la posición marcada,
consulte la flecha de la ilustración.
