Mittarit ja käyttölaitteet79Varoitusvalot, mittarit jailmaisimet
Mittaristo
Mittarien neulat heilahtavat lyhyesti näytön toiseen reunaan, kun sytytys‐
virta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan kilometreinä alarivillä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun etäisyyden ylärivillä.
Nollaa painamalla suuntavilkkuvi‐
vussa SET/CLR muutaman sekunnin
ajan 3 89.
Osamatkamittari laskee etäisyyden enintään 2000 km:iin saakka ja aloit‐
taa sitten nollasta.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
Page 82 of 239

80Mittarit ja käyttölaitteetPolttoainemittari
Näyttää säiliössä olevan polttoaine‐
määrän.
Nuoli osoittaa, millä puolella autoa polttoaineen täyttöaukko sijaitsee.
Nestekaasukäytön aikana säiliössä
oleva kaasumäärä näkyy näytössä.
Merkkivalo Y palaa, jos polttoaineen
määrä säiliössä on alhainen. Tank‐
kaa välittömästi, jos merkkivalo vilk‐
kuu.
Nestekaasukäytön aikana järjes‐ telmä vaihtaa automaattisesti bensii‐nikäyttöön kaasusäiliöiden tyhjen‐tyessä 3 80.
Älä aja koskaan polttoainesäiliötä tyh‐
jäksi.
Säiliössä olevan polttoaineen takia
koko polttoainesäiliön tilavuuden mu‐ kaista määrää ei ehkä voida tankata.
Polttoaineen valintapainike
Paina LPG
vaihtaaksesi bensiini- ja
nestekaasukäytön välillä. Painikkeen
LED-merkkivalo osoittaa kulloisenkin
käyttötavan.
LED ei pala:bensiinikäyttöLED vilkkuu:tarkistaa täytty‐
vätkö ehdot neste‐ kaasun käyttöön
siirtymiselle. Pa‐
laa kiinteänä, jos
ehdot täyttyvät.LED palaa:nestekaasukäyttöLED vilkkuu
viisi kertaa ja
sammuu sitten:nestekaasusäiliö
on tyhjä tai neste‐
kaasujärjestel‐
mässä on vika.
Kuljettajan tieto‐
keskuksessa nä‐
kyy viesti.
Kun nestekaasusäiliö on tyhjä, järjes‐
telmä kytkeytyy automaattisesti ben‐
siinikäyttöön sytytysvirran katkaise‐
miseen asti.
Polttoaine nestekaasukäytössä
3 154.
Page 83 of 239

Mittarit ja käyttölaitteet81Moottorin jäähdytysnesteenlämpömittari
Näyttää jäähdytysnesteen lämpöti‐
lan.
vasen alue:moottori ei ole vielä toi‐ mintalämpötilassakeskialue:normaali toimintaläm‐
pötilaoikeanpuo‐
leinen alue:lämpötila liian korkeaHuomio
Jos moottorin jäähdytysnesteen
lämpötila on liian korkea, pysäytä
auto ja sammuta moottori. Moot‐ tori on vaarassa. Tarkasta jäähdy‐
tysnesteen määrä.
Huoltonäyttö
Moottoriöljyn valvontajärjestelmä il‐
moittaa, koska moottoriöljy ja suoda‐
tin on vaihdettava. Ajo-olosuhteista
riippuen öljyn ja suodattimen vaihto‐
väli voi vaihdella huomattavastikin.
Keskitason näyttö
Moottoriöljyn jäljellä oleva käyttöaika
näkyy prosentteina keskitason näy‐
tön ilmaisimen I vieressä.
Ylätason näyttö
Moottoriöljyn jäljellä oleva käyttöaika näytetään ylemmän tason näytössä prosenteissa Asetukset.
Käytä suuntavilkkuvivun painikkeita näyttääksesi moottoriöljyn jäljellä ole‐ van käyttöajan:
Page 84 of 239

82Mittarit ja käyttölaitteet
Valitse Asetukset -sivu painamalla
MENU .
Käännä säätöpyörää valitaksesi
Öljyn jäljellä oleva käyttöikä .
Nollaus
Paina suuntavilkkuvivussa SET/CLR
usean sekunnin ajan nollausta var‐
ten. Moottoriöljyn jäljellä oleva käyt‐
töaika -sivun tulee olla aktiivinen.
Kytke vain sytytysvirta, moottorin tu‐
lee olla sammutettuna.
Järjestelmä on nollattava aina moot‐
toriöljyn vaihdon yhteydessä, jotta se
toimii oikein. Käänny korjaamon puo‐ leen.
Seuraava huolto
Kun järjestelmä on laskenut mootto‐
riöljyn käyttöiän lyhentyneen, kuljet‐
tajan tietokeskuksessa näkyy varoi‐
tusviesti. Vaihdata moottoriöljy ja
suodatin korjaamolla viikon sisällä tai
enintään 500 km:n jälkeen (sen mu‐
kaan kumpi ensin täyttyy).
Kuljettajan tietokeskus 3 89.
Huoltotiedot 3 209.
Merkkivalot
Kuvattuja merkkivaloja ei ole kaikissa autoissa. Kuvaus koskee kaikkia mit‐
taristoversioita. Varustuksesta riip‐
puen merkkivalojen sijainti voi vaih‐
della. Kun sytytysvirta on kytketty,
useimmat merkkivalot palavat hetken
ajan toimintatestinä.
Merkkivalojen värit merkitsevät seu‐
raavaa:punainen:vaara, tärkeä muistutuskeltainen:varoitus, ohje, häiriövihreä:päällekytkennän vahvis‐
tussininen:päällekytkennän vahvis‐
tusvalkoinen:päällekytkennän vahvis‐
tus
Page 85 of 239

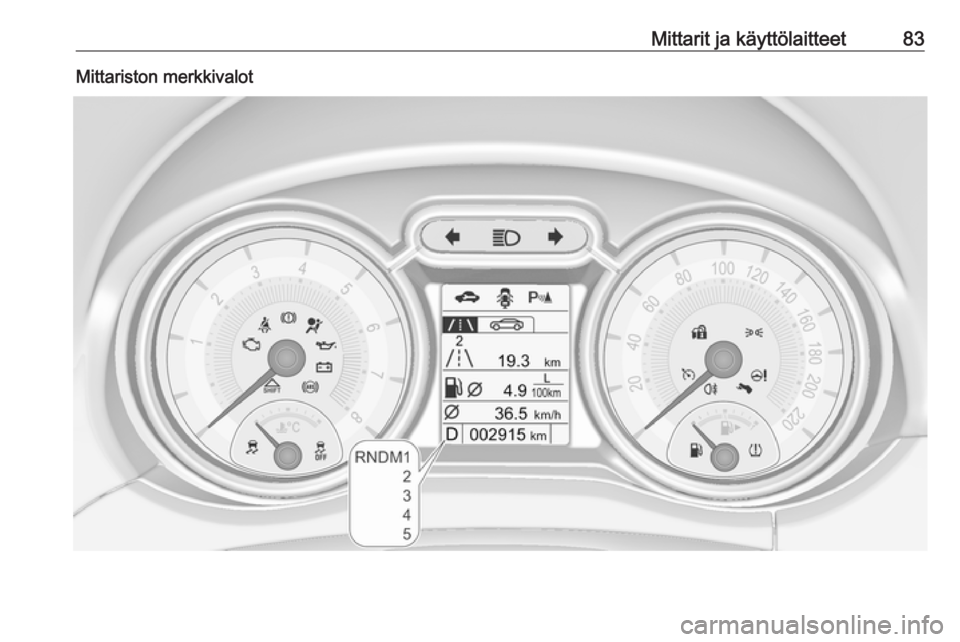

Mittarit ja käyttölaitteet83Mittariston merkkivalot
Page 86 of 239

84Mittarit ja käyttölaitteetKeskikonsolin merkkivalot
Yleiskuvaus
OSuuntavilkku 3 84XTurvavyömuistutin 3 84vTurvatyynyt ja turvavyönkiris‐
timet 3 85VTurvatyynyn poistaminen
käytöstä 3 85pLatausjärjestelmä 3 85ZToimintahäiriön merkkivalo
3 86gHuolla auto pian 3 86RJarru- ja kytkinjärjestelmä
3 86-Polkimen käyttö 3 86uLukkiutumaton jarrujärjestelmä
(ABS) 3 86[Vaihto ylös 3 87cOhjaustehostin 3 87rUltraäänipysäköintitutka
3 87nElektroninen ajonvakautusjär‐
jestelmä pois päältä 3 87bElektroninen ajonvakautusjär‐
jestelmä ja luistonestojärjes‐
telmä 3 87wRengaspaineiden valvontajär‐
jestelmä 3 87IMoottorin öljynpaine 3 88YPolttoaine vähissä 3 88dAjonestin 3 888Ulkovalot 3 88CKaukovalot 3 88rTakasumuvalo 3 88mVakionopeussäädin 3 89hOvi auki 3 89
Suuntavilkku
O palaa tai vilkkuu vihreänä.
Palaa hetken aikaa
Seisontavalot on kytketty päälle.
Merkkivalo vilkkuu Suuntavilkku tai varoitusvilkut on ak‐
tivoitu.
Nopea vilkkuminen: suuntavilkun
lamppu tai sulake on viallinen.
Lampun vaihto 3 168, sulakkeet
3 177.
Suuntavalot 3 108.
Turvavyömuistutin Etuistuinten turvavyömuistutus
Kuljettajan istuimen X palaa tai vilk‐
kuu punaisena kierroslukumittarissa.
Etumatkustajan istuimen symboli k
palaa tai vilkkuu punaisena keskikon‐ solissa, kun istuin on käytössä.
Page 87 of 239

Mittarit ja käyttölaitteet85Palaa
Sytytysvirran kytkemisen jälkeen
kunnes turvavyö on kiinnitetty.
Merkkivalo vilkkuu
Moottorin käynnistämisen jälkeen
enintään 100 sekunnin ajan, ennen
kuin turvavyö on kiinnitetty.
Turvavyön kiinnitys 3 38.
Takaistuinten turvavöiden tila
X kuljettajan tietokeskuksessa vilk‐
kuu tai palaa.
Palaa
Moottorin käynnistämisen jälkeen vä‐
hintään 35 sekunnin ajan kunnes tur‐
vavyö on kiinnitetty.
Jos kiinnittämätön turvavyö kiinnite‐
tään ajon aikana.
Merkkivalo vilkkuu
Liikkeellelähdön jälkeen, kun turva‐
vyö on kiinnittämättä.
Turvavyön kiinnitys 3 38.
Turvatyynyt ja turvavyönkiristimet
v palaa punaisena.
Kun sytytysvirta kytketään, merkki‐
valo palaa n. neljä sekuntia. Jos se ei
syty, jos se ei sammu neljän sekunnin kuluttua tai jos se syttyy ajon aikana,
turvatyynyjärjestelmässä on toiminta‐
häiriö. Käänny korjaamon puoleen.
Turvatyynyt ja turvavöiden esikiristi‐
met eivät ehkä laukea onnettomuu‐
dessa.
Turvavöiden esikiristimien tai turva‐
tyynyjen lauettua v palaa jatkuvasti.9
Varoitus
Korjauta häiriön syy viipymättä
korjaamolla.
Turvavöiden esikiristimet, turvatyyny‐
järjestelmä 3 37, 3 39.
Turvatyynyn poistaminen käytöstä
V palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen noin 60 sekuntia. Etumatkusta‐
jan turvatyyny on käytössä.
* palaa keltaisena.
Etumatkustajan turvatyyny on pois‐
kytketty.
Turvatyynyn poistaminen käytöstä
3 44.
Latausjärjestelmä p palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Page 88 of 239

86Mittarit ja käyttölaitteetPalaa moottorin käydessäPysäytä, sammuta moottori. Auton
akku ei lataudu. Moottorin jäähdytys
saattaa olla keskeytynyt. Jarrutehos‐ tin voi lakata vaikuttamasta. Käänny
korjaamon puoleen.
Toimintavian merkkivalo Z palaa tai vilkkuu keltaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessä Häiriö päästöjenhallinnan järjestel‐
mässä. Sallitut päästöarvot voivat ylit‐
tyä. Käänny välittömästi korjaamon
puoleen.
Vilkkuu moottorin käydessä Häiriö, joka voi johtaa katalysaattorin
vaurioitumiseen. Vähennä kaasua,
kunnes vilkkuminen lakkaa. Käänny
välittömästi korjaamon puoleen.
Huolla auto pian g palaa keltaisena.Lisäksi kuljettajan tietokeskuksessa
näkyy varoitusviesti.
Auto on huollettava.
Käänny korjaamon puoleen.
Auton viestit 3 95.
Jarru- ja kytkinjärjestelmä R palaa punaisena.
Jarru- ja kytkinnesteen taso on liian
alhainen, kun käsikäyttöistä seisonta‐
jarrua ei kytketä 3 166.9 Varoitus
Pysäytä. Keskeytä matkanteko
välittömästi. Käänny korjaamon
puoleen.
Syttyy, kun käsikäyttöinen seisonta‐
jarru kytketään ja sytytysvirta on kyt‐
kettynä 3 136.
Polkimen käyttö
- palaa tai vilkkuu keltaisena.
Palaa
Kytkinpoljinta tulee painaa moottorin
käynnistämiseksi Autostop-tilassa.
Stop-start-järjestelmä 3 127.
Merkkivalo vilkkuu
Kytkinpoljinta tulee painaa moottorin
käynnistystä varten 3 16, 3 126.
Joissakin versioissa polkimen käyttöä koskeva viesti näkyy kuljettajan tieto‐
keskuksen näytössä 3 95.
Lukkiutumaton jarrujärjestelmä (ABS)
u palaa keltaisena.
Palaa sytytysvirran kytkemisen jäl‐
keen muutamia sekunteja. Järjes‐
telmä on toimintavalmiudessa, kun
merkkivalo sammuu.
Jos merkkivalo ei sammu muutaman
sekunnin kuluttua tai jos se palaa ajon aikana, ABS-järjestelmässä on häiriö.
Jarrujärjestelmä toimii edelleen,
mutta lukkiutumisenesto on kytkeyty‐
nyt pois.
Lukkiutumaton jarrujärjestelmä
3 135.
Page 89 of 239

Mittarit ja käyttölaitteet87Vaihto ylös[ syttyy vihreänä merkkivalona tai
näkyy symbolina ylemmän tason näy‐
töllä varustetussa kuljettajan tietokes‐ kuksessa, kun vaihtaminen ylöspäin
on suositeltavaa polttoaineen säästä‐
miseksi.
Eco-tietovalikko
Vaihtamista koskeva ilmoitus näkyy
täysikokoisena ponnahdussivuna
kuljettajan tietokeskuksessa.
EcoFlex-ajoavustaja 3 89.
Ohjaustehostin c palaa keltaisena.
Syttyy, kun ohjaustehostus on
poistettu käytöstä
Ohjaustehostusjärjestelmän vika.
Käänny korjaamon puoleen.
Merkkivalot c ja b palavat
yhtaikaa
Ohjaustehostinjärjestelmä täytyy ka‐
libroida, järjestelmän kalibrointi
3 139.Ultraäänipysäköintitutka
r palaa keltaisena.
Häiriö järjestelmässä
tai
Häiriö, joka johtuu anturien peittymi‐
sestä likaan, jäähän tai lumeen
tai
Ulkopuolisen ultraäänilähteen aiheut‐
tamat häiriöt. Järjestelmä toimii nor‐ maalisti, kun häiriön lähde poistetaan.
Korjauta järjestelmän häiriön syy kor‐
jaamolla.
Ultraäänipysäköintitutka 3 143.
Elektroninen ajonvakautus‐
järjestelmä pois päältä
t palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakautus‐järjestelmä jaluistonestojärjestelmä
b vilkkuu tai palaa keltaisena.Merkkivalo vilkkuu
Järjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Palaa Järjestelmässä on vika. Kuljettajan
tietokeskukseen tulee varoitusviesti.
Ajoa voidaan jatkaa. Järjestelmä ei
toimi. Ajovakavuus voi kuitenkin huo‐
nontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Elektroninen ajovakauden hallintajär‐ jestelmä 3 138, luistonestojärjes‐
telmä 3 137.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Page 90 of 239

88Mittarit ja käyttölaitteetMerkkivalo vilkkuuHäiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). 60 - 90 sekunnin
kuluttua merkkivalo palaa jatkuvasti.
Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 185.
Moottorin öljynpaine I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljinta.
2. Kytke vaihde vapaalle.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna.
Autostop-toiminnon aikana jarru‐
tehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 164.
Polttoaine vähissä
Y palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Tankkaaminen 3 156.
Katalysaattori 3 130.
Ajonestin
d vilkkuu keltaisena.
Vika ajonestojärjestelmässä. Mootto‐
ria ei voi käynnistää.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 106.
Kaukovalot
C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä tai kaukovalovilkkua käytet‐
täessä 3 107.
Takasumuvalo r palaa keltaisena.
Takasumuvalo on päällä 3 109.
