ABS OPEL ADAM 2016.5 Omaniku käsiraamat (in Estonian)

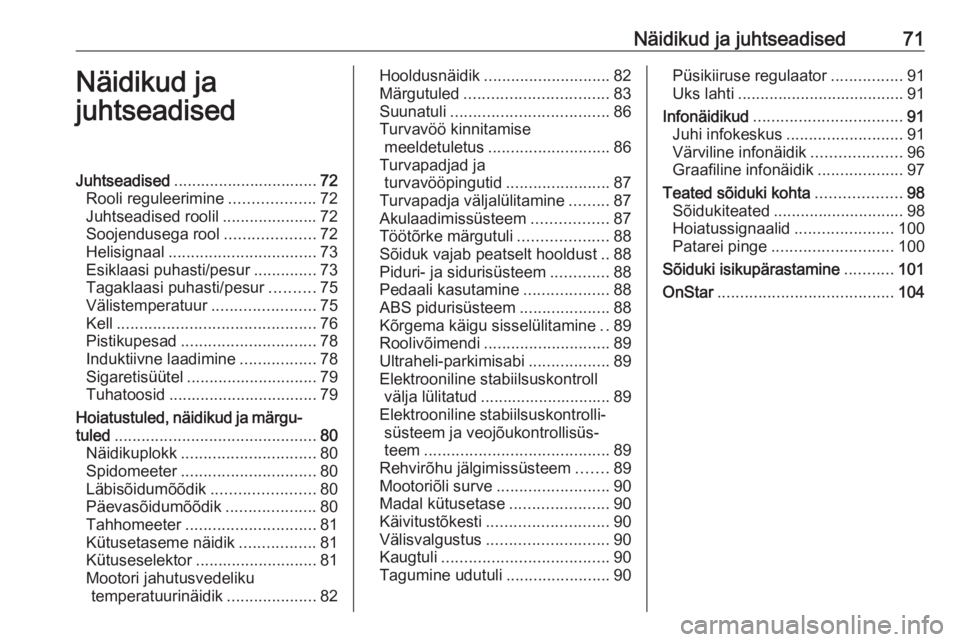

Näidikud ja juhtseadised71Näidikud ja
juhtseadisedJuhtseadised ................................ 72
Rooli reguleerimine ...................72
Juhtseadised roolil .....................72
Soojendusega rool ....................72
Helisignaal ................................. 73
Esiklaasi puhasti/pesur ..............73
Tagaklaasi puhasti/pesur ..........75
Välistemperatuur .......................75
Kell ............................................ 76
Pistikupesad .............................. 78
Induktiivne laadimine .................78
Sigaretisüütel ............................. 79
Tuhatoosid ................................. 79
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 80
Näidikuplokk .............................. 80
Spidomeeter .............................. 80
Läbisõidumõõdik .......................80
Päevasõidumõõdik ....................80
Tahhomeeter ............................. 81
Kütusetaseme näidik .................81
Kütuseselektor ........................... 81
Mootori jahutusvedeliku temperatuurinäidik ....................82Hooldusnäidik ............................ 82
Märgutuled ................................ 83
Suunatuli ................................... 86
Turvavöö kinnitamise meeldetuletus ........................... 86
Turvapadjad ja turvavööpingutid .......................87
Turvapadja väljalülitamine .........87
Akulaadimissüsteem .................87
Töötõrke märgutuli ....................88
Sõiduk vajab peatselt hooldust ..88
Piduri- ja sidurisüsteem .............88
Pedaali kasutamine ...................88
ABS pidurisüsteem ....................88
Kõrgema käigu sisselülitamine ..89
Roolivõimendi ............................ 89
Ultraheli-parkimisabi ..................89
Elektrooniline stabiilsuskontroll välja lülitatud ............................. 89
Elektrooniline stabiilsuskontrolli‐ süsteem ja veojõukontrollisüs‐
teem ......................................... 89
Rehvirõhu jälgimissüsteem .......89
Mootoriõli surve ......................... 90
Madal kütusetase ......................90
Käivitustõkesti ........................... 90
Välisvalgustus ........................... 90
Kaugtuli ..................................... 90
Tagumine udutuli .......................90Püsikiiruse regulaator ................91
Uks lahti ..................................... 91
Infonäidikud ................................. 91
Juhi infokeskus .......................... 91
Värviline infonäidik ....................96
Graafiline infonäidik ...................97
Teated sõiduki kohta ...................98
Sõidukiteated ............................. 98
Hoiatussignaalid ......................100
Patarei pinge ........................... 100
Sõiduki isikupärastamine ...........101
OnStar ....................................... 104

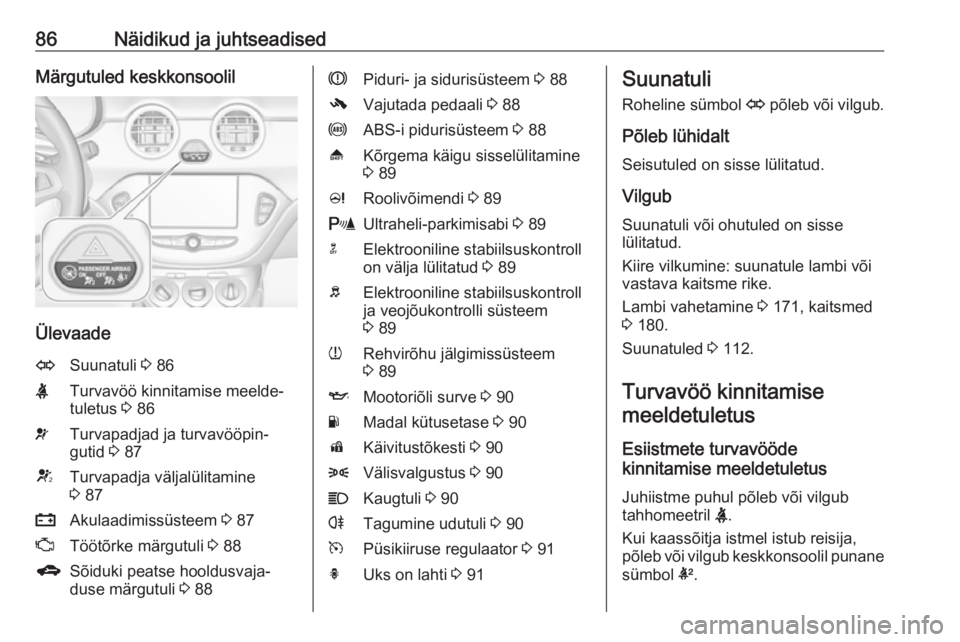

86Näidikud ja juhtseadisedMärgutuled keskkonsoolil
Ülevaade
OSuunatuli 3 86XTurvavöö kinnitamise meelde‐
tuletus 3 86vTurvapadjad ja turvavööpin‐
gutid 3 87VTurvapadja väljalülitamine
3 87pAkulaadimissüsteem 3 87ZTöötõrke märgutuli 3 88gSõiduki peatse hooldusvaja‐
duse märgutuli 3 88RPiduri- ja sidurisüsteem 3 88-Vajutada pedaali 3 88uABS-i pidurisüsteem 3 88[Kõrgema käigu sisselülitamine
3 89cRoolivõimendi 3 89rUltraheli-parkimisabi 3 89nElektrooniline stabiilsuskontroll
on välja lülitatud 3 89bElektrooniline stabiilsuskontroll
ja veojõukontrolli süsteem
3 89wRehvirõhu jälgimissüsteem
3 89IMootoriõli surve 3 90YMadal kütusetase 3 90dKäivitustõkesti 3 908Välisvalgustus 3 90CKaugtuli 3 90rTagumine udutuli 3 90mPüsikiiruse regulaator 3 91hUks on lahti 3 91Suunatuli
Roheline sümbol O põleb või vilgub.
Põleb lühidalt
Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisselülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Lambi vahetamine 3 171, kaitsmed
3 180.
Suunatuled 3 112.
Turvavöö kinnitamise meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Juhiistme puhul põleb või vilgub
tahhomeetril X.
Kui kaassõitja istmel istub reisija,
põleb või vilgub keskkonsoolil punane
sümbol k.

88Näidikud ja juhtseadisedTöötõrke märgutuliKollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal
Rike heitgaaside
kontrollimissüsteemis. Heitgaaside
lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni
vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselthooldust
g põleb kollaselt.
Lisaks kuvatakse juhi infokeskuses
hoiatusteadet.
Sõiduk vajab hooldust.Pöörduda abi saamiseks
hooldustöökotta.
Teated sõiduki kohta 3 98.
Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga madal, kui käsitsi seisupidurit ei
rakendata 3 169.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Põleb, kui rakendatakse käsitsi
seisupidur ja süüde on sisselülitatud
3 139.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 130.
Vilgub
Mootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
3 17, 3 129.
Mõne versiooni korral kuvatakse juhi infonäidikul pedaali vajutamise teadet
3 98.
ABS pidurisüsteem u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABSis rike. Pidurisüsteem
säilitab töövõime ilma ABSi
juhtimiseta.
Bokeerumisvastne pidurisüsteem
3 138.

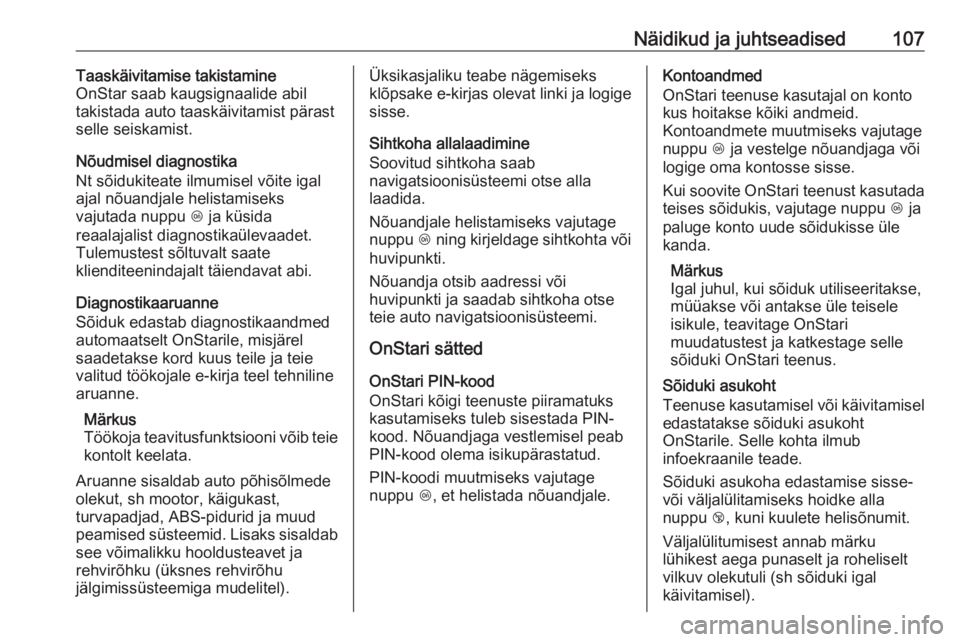

Näidikud ja juhtseadised107Taaskäivitamise takistamine
OnStar saab kaugsignaalide abil
takistada auto taaskäivitamist pärast
selle seiskamist.
Nõudmisel diagnostika
Nt sõidukiteate ilmumisel võite igal
ajal nõuandjale helistamiseks
vajutada nuppu Z ja küsida
reaalajalist diagnostikaülevaadet. Tulemustest sõltuvalt saate
klienditeenindajalt täiendavat abi.
Diagnostikaaruanne
Sõiduk edastab diagnostikaandmed automaatselt OnStarile, misjärel
saadetakse kord kuus teile ja teie
valitud töökojale e-kirja teel tehniline
aruanne.
Märkus
Töökoja teavitusfunktsiooni võib teie
kontolt keelata.
Aruanne sisaldab auto põhisõlmede
olekut, sh mootor, käigukast,
turvapadjad, ABS-pidurid ja muud
peamised süsteemid. Lisaks sisaldab
see võimalikku hooldusteavet ja
rehvirõhku (üksnes rehvirõhu
jälgimissüsteemiga mudelitel).Üksikasjaliku teabe nägemiseks
klõpsake e-kirjas olevat linki ja logige
sisse.
Sihtkoha allalaadimine
Soovitud sihtkoha saab
navigatsioonisüsteemi otse alla
laadida.
Nõuandjale helistamiseks vajutage
nuppu Z ning kirjeldage sihtkohta või
huvipunkti.
Nõuandja otsib aadressi või
huvipunkti ja saadab sihtkoha otse
teie auto navigatsioonisüsteemi.
OnStari sätted
OnStari PIN-kood
OnStari kõigi teenuste piiramatuks
kasutamiseks tuleb sisestada PIN-
kood. Nõuandjaga vestlemisel peab
PIN-kood olema isikupärastatud.
PIN-koodi muutmiseks vajutage
nuppu Z, et helistada nõuandjale.Kontoandmed
OnStari teenuse kasutajal on konto kus hoitakse kõiki andmeid.
Kontoandmete muutmiseks vajutage
nuppu Z ja vestelge nõuandjaga või
logige oma kontosse sisse.
Kui soovite OnStari teenust kasutada
teises sõidukis, vajutage nuppu Z ja
paluge konto uude sõidukisse üle kanda.
Märkus
Igal juhul, kui sõiduk utiliseeritakse,
müüakse või antakse üle teisele
isikule, teavitage OnStari
muudatustest ja katkestage selle
sõiduki OnStari teenus.
Sõiduki asukoht
Teenuse kasutamisel või käivitamisel edastatakse sõiduki asukoht
OnStarile. Selle kohta ilmub
infoekraanile teade.
Sõiduki asukoha edastamise sisse-
või väljalülitamiseks hoidke alla
nuppu j, kuni kuulete helisõnumit.
Väljalülitumisest annab märku
lühikest aega punaselt ja roheliselt
vilkuv olekutuli (sh sõiduki igal
käivitamisel).

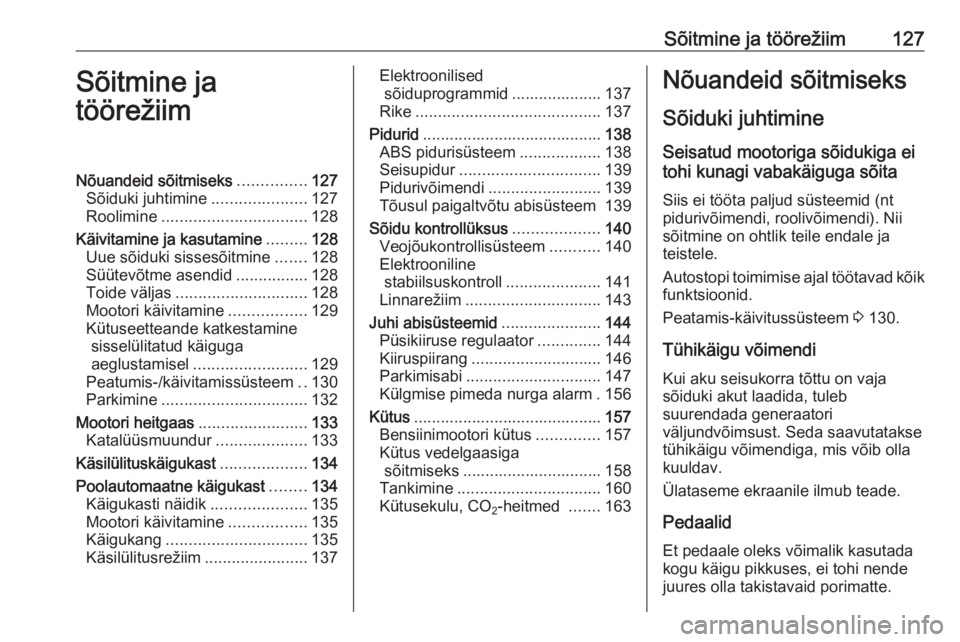

Sõitmine ja töörežiim127Sõitmine ja
töörežiimNõuandeid sõitmiseks ...............127
Sõiduki juhtimine .....................127
Roolimine ................................ 128
Käivitamine ja kasutamine .........128
Uue sõiduki sissesõitmine .......128
Süütevõtme asendid ................128
Toide väljas ............................. 128
Mootori käivitamine .................129
Kütuseetteande katkestamine sisselülitatud käiguga
aeglustamisel ......................... 129
Peatumis-/käivitamissüsteem ..130
Parkimine ................................ 132
Mootori heitgaas ........................133
Katalüüsmuundur ....................133
Käsilülituskäigukast ...................134
Poolautomaatne käigukast ........134
Käigukasti näidik .....................135
Mootori käivitamine .................135
Käigukang ............................... 135
Käsilülitusrežiim .......................137Elektroonilised
sõiduprogrammid .................... 137
Rike ......................................... 137
Pidurid ........................................ 138
ABS pidurisüsteem ..................138
Seisupidur ............................... 139
Pidurivõimendi ......................... 139
Tõusul paigaltvõtu abisüsteem 139
Sõidu kontrollüksus ...................140
Veojõukontrollisüsteem ...........140
Elektrooniline stabiilsuskontroll .....................141
Linnarežiim .............................. 143
Juhi abisüsteemid ......................144
Püsikiiruse regulaator ..............144
Kiiruspiirang ............................. 146
Parkimisabi .............................. 147
Külgmise pimeda nurga alarm . 156
Kütus .......................................... 157
Bensiinimootori kütus ..............157
Kütus vedelgaasiga sõitmiseks ............................... 158
Tankimine ................................ 160
Kütusekulu, CO 2-heitmed
.......163Nõuandeid sõitmiseks
Sõiduki juhtimine Seisatud mootoriga sõidukiga ei
tohi kunagi vabakäiguga sõita
Siis ei tööta paljud süsteemid (nt
pidurivõimendi, roolivõimendi). Nii
sõitmine on ohtlik teile endale ja
teistele.
Autostopi toimimise ajal töötavad kõik funktsioonid.
Peatamis-käivitussüsteem 3 130.
Tühikäigu võimendi Kui aku seisukorra tõttu on vaja
sõiduki akut laadida, tuleb
suurendada generaatori
väljundvõimsust. Seda saavutatakse
tühikäigu võimendiga, mis võib olla
kuuldav.
Ülataseme ekraanile ilmub teade.
Pedaalid Et pedaale oleks võimalik kasutada
kogu käigu pikkuses, ei tohi nende
juures olla takistavaid porimatte.

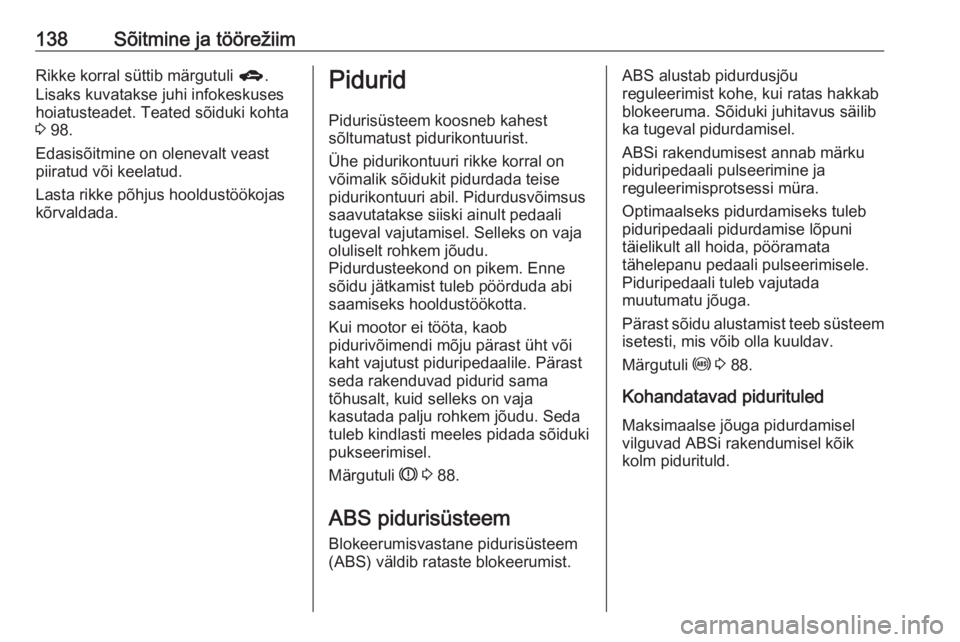

138Sõitmine ja töörežiimRikke korral süttib märgutuli g.
Lisaks kuvatakse juhi infokeskuses
hoiatusteadet. Teated sõiduki kohta
3 98.
Edasisõitmine on olenevalt veast
piiratud või keelatud.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.Pidurid
Pidurisüsteem koosneb kahest
sõltumatust pidurikontuurist.
Ühe pidurikontuuri rikke korral on
võimalik sõidukit pidurdada teise
pidurikontuuri abil. Pidurdusvõimsus
saavutatakse siiski ainult pedaali
tugeval vajutamisel. Selleks on vaja
oluliselt rohkem jõudu.
Pidurdusteekond on pikem. Enne
sõidu jätkamist tuleb pöörduda abi
saamiseks hooldustöökotta.
Kui mootor ei tööta, kaob
pidurivõimendi mõju pärast üht või kaht vajutust piduripedaalile. Pärast
seda rakenduvad pidurid sama
tõhusalt, kuid selleks on vaja
kasutada palju rohkem jõudu. Seda
tuleb kindlasti meeles pidada sõiduki
pukseerimisel.
Märgutuli R 3 88.
ABS pidurisüsteem
Blokeerumisvastane pidurisüsteem
(ABS) väldib rataste blokeerumist.ABS alustab pidurdusjõu
reguleerimist kohe, kui ratas hakkab
blokeeruma. Sõiduki juhitavus säilib
ka tugeval pidurdamisel.
ABSi rakendumisest annab märku
piduripedaali pulseerimine ja
reguleerimisprotsessi müra.
Optimaalseks pidurdamiseks tuleb
piduripedaali pidurdamise lõpuni
täielikult all hoida, pööramata
tähelepanu pedaali pulseerimisele.
Piduripedaali tuleb vajutada
muutumatu jõuga.
Pärast sõidu alustamist teeb süsteem isetesti, mis võib olla kuuldav.
Märgutuli u 3 88.
Kohandatavad pidurituled Maksimaalse jõuga pidurdamisel
vilguvad ABSi rakendumisel kõik
kolm pidurituld.

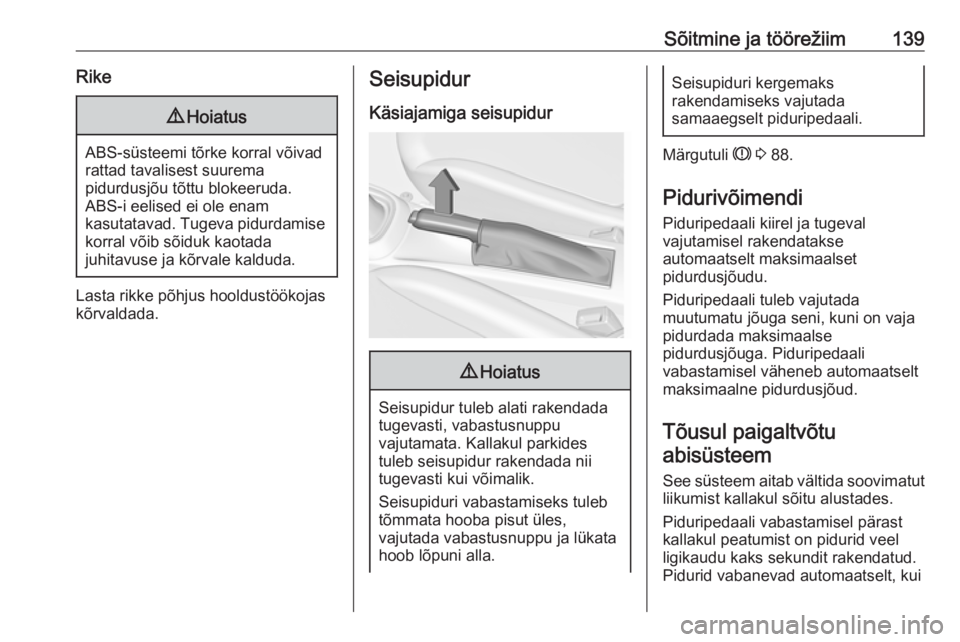

Sõitmine ja töörežiim139Rike9Hoiatus
ABS-süsteemi tõrke korral võivad
rattad tavalisest suurema
pidurdusjõu tõttu blokeeruda.
ABS-i eelised ei ole enam
kasutatavad. Tugeva pidurdamise korral võib sõiduk kaotada
juhitavuse ja kõrvale kalduda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Seisupidur
Käsiajamiga seisupidur9 Hoiatus
Seisupidur tuleb alati rakendada
tugevasti, vabastusnuppu
vajutamata. Kallakul parkides
tuleb seisupidur rakendada nii
tugevasti kui võimalik.
Seisupiduri vabastamiseks tuleb
tõmmata hooba pisut üles,
vajutada vabastusnuppu ja lükata
hoob lõpuni alla.
Seisupiduri kergemaks
rakendamiseks vajutada
samaaegselt piduripedaali.
Märgutuli R 3 88.
Pidurivõimendi
Piduripedaali kiirel ja tugeval
vajutamisel rakendatakse
automaatselt maksimaalset
pidurdusjõudu.
Piduripedaali tuleb vajutada
muutumatu jõuga seni, kuni on vaja pidurdada maksimaalse
pidurdusjõuga. Piduripedaali
vabastamisel väheneb automaatselt
maksimaalne pidurdusjõud.
Tõusul paigaltvõtuabisüsteem
See süsteem aitab vältida soovimatut liikumist kallakul sõitu alustades.
Piduripedaali vabastamisel pärast
kallakul peatumist on pidurid veel
ligikaudu kaks sekundit rakendatud.
Pidurid vabanevad automaatselt, kui

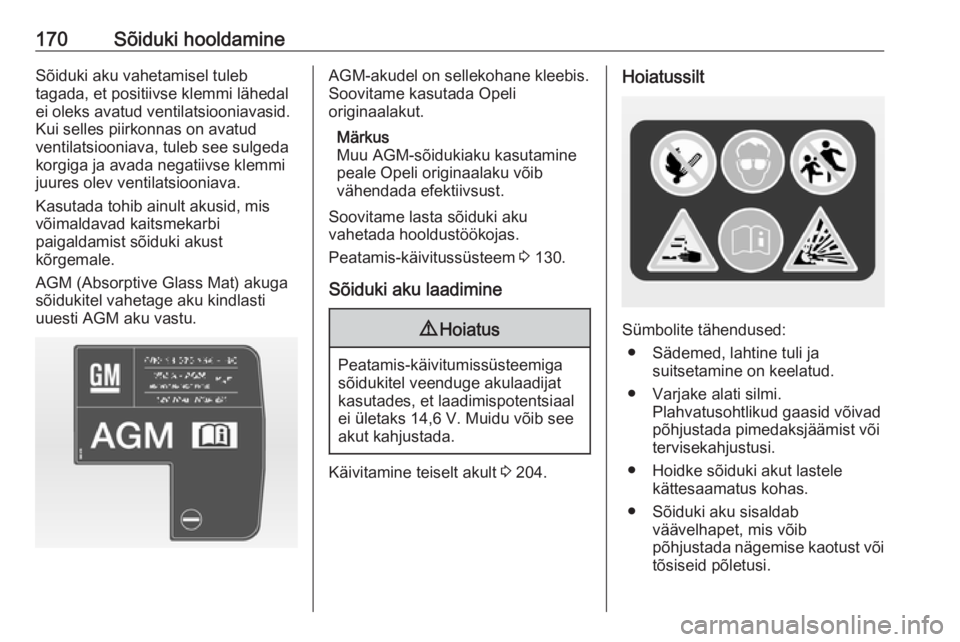

170Sõiduki hooldamineSõiduki aku vahetamisel tuleb
tagada, et positiivse klemmi lähedal
ei oleks avatud ventilatsiooniavasid.
Kui selles piirkonnas on avatud
ventilatsiooniava, tuleb see sulgeda
korgiga ja avada negatiivse klemmi
juures olev ventilatsiooniava.
Kasutada tohib ainult akusid, mis
võimaldavad kaitsmekarbi
paigaldamist sõiduki akust
kõrgemale.
AGM (Absorptive Glass Mat) akuga
sõidukitel vahetage aku kindlasti
uuesti AGM aku vastu.AGM-akudel on sellekohane kleebis.
Soovitame kasutada Opeli
originaalakut.
Märkus
Muu AGM-sõidukiaku kasutamine
peale Opeli originaalaku võib
vähendada efektiivsust.
Soovitame lasta sõiduki aku
vahetada hooldustöökojas.
Peatamis-käivitussüsteem 3 130.
Sõiduki aku laadimine9 Hoiatus
Peatamis-käivitumissüsteemiga
sõidukitel veenduge akulaadijat
kasutades, et laadimispotentsiaal
ei ületaks 14,6 V. Muidu võib see
akut kahjustada.
Käivitamine teiselt akult 3 204.
Hoiatussilt
Sümbolite tähendused:
● Sädemed, lahtine tuli ja suitsetamine on keelatud.
● Varjake alati silmi. Plahvatusohtlikud gaasid võivadpõhjustada pimedaksjäämist või
tervisekahjustusi.
● Hoidke sõiduki akut lastele kättesaamatus kohas.
● Sõiduki aku sisaldab väävelhapet, mis võib
põhjustada nägemise kaotust või tõsiseid põletusi.

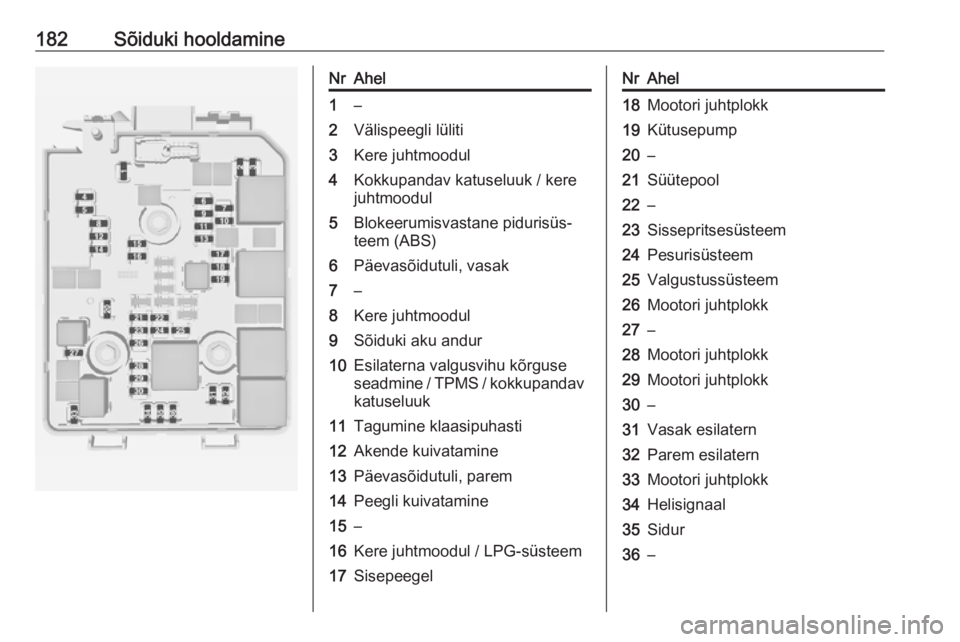

182Sõiduki hooldamineNrAhel1–2Välispeegli lüliti3Kere juhtmoodul4Kokkupandav katuseluuk / kere
juhtmoodul5Blokeerumisvastane pidurisüs‐
teem (ABS)6Päevasõidutuli, vasak7–8Kere juhtmoodul9Sõiduki aku andur10Esilaterna valgusvihu kõrguse
seadmine / TPMS / kokkupandav
katuseluuk11Tagumine klaasipuhasti12Akende kuivatamine13Päevasõidutuli, parem14Peegli kuivatamine15–16Kere juhtmoodul / LPG-süsteem17SisepeegelNrAhel18Mootori juhtplokk19Kütusepump20–21Süütepool22–23Sissepritsesüsteem24Pesurisüsteem25Valgustussüsteem26Mootori juhtplokk27–28Mootori juhtplokk29Mootori juhtplokk30–31Vasak esilatern32Parem esilatern33Mootori juhtplokk34Helisignaal35Sidur36–

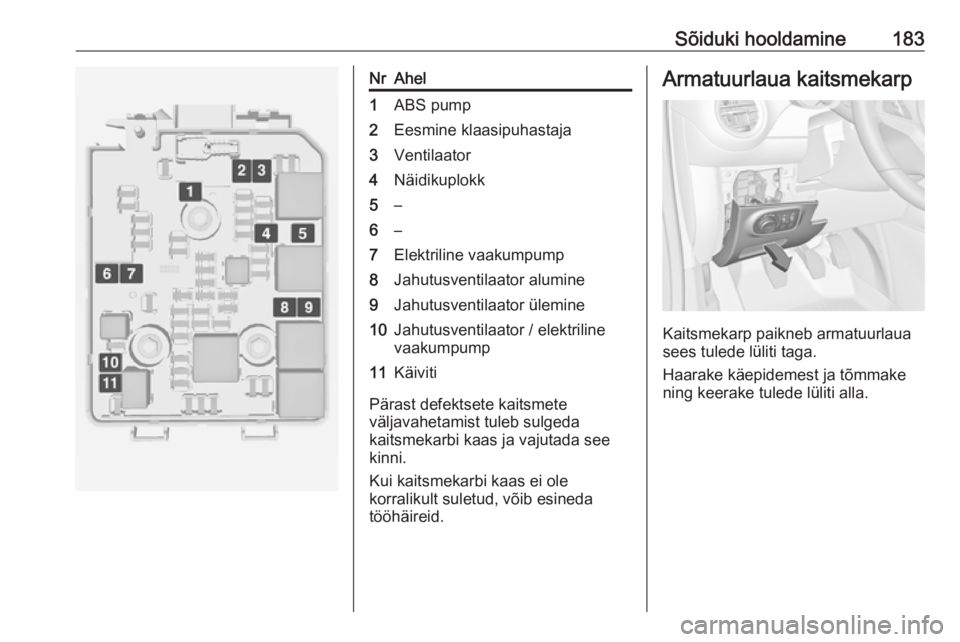

Sõiduki hooldamine183NrAhel1ABS pump2Eesmine klaasipuhastaja3Ventilaator4Näidikuplokk5–6–7Elektriline vaakumpump8Jahutusventilaator alumine9Jahutusventilaator ülemine10Jahutusventilaator / elektriline
vaakumpump11Käiviti
Pärast defektsete kaitsmete
väljavahetamist tuleb sulgeda
kaitsmekarbi kaas ja vajutada see
kinni.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.
Armatuurlaua kaitsmekarp
Kaitsmekarp paikneb armatuurlaua
sees tulede lüliti taga.
Haarake käepidemest ja tõmmake ning keerake tulede lüliti alla.
