OPEL ADAM 2016.5 Priručnik za vlasnika (in Croatian)

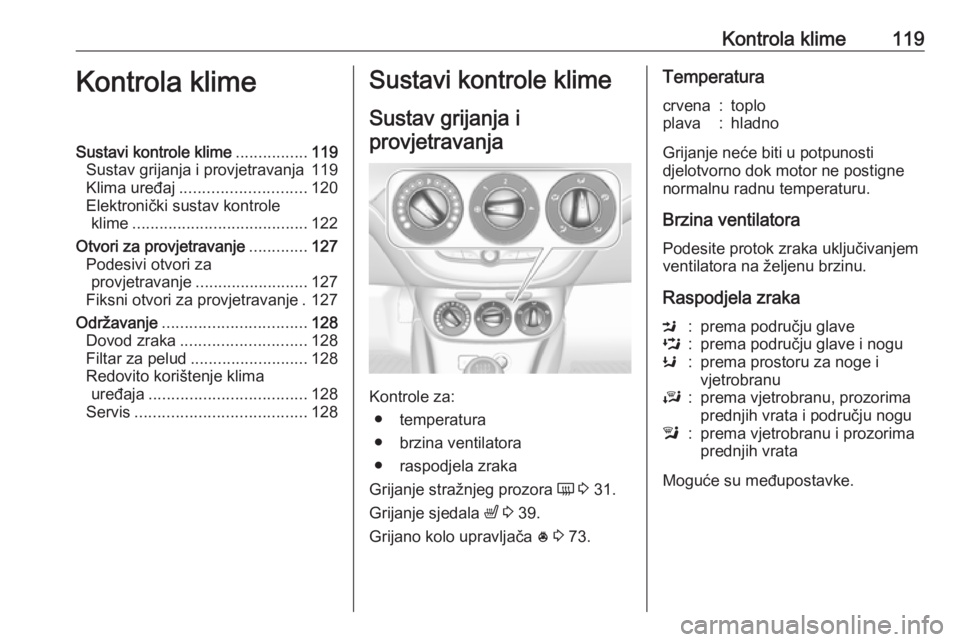

Kontrola klime119Kontrola klimeSustavi kontrole klime................119
Sustav grijanja i provjetravanja 119
Klima uređaj ............................ 120
Elektronički sustav kontrole klime ....................................... 122
Otvori za provjetravanje .............127
Podesivi otvori za provjetravanje ......................... 127
Fiksni otvori za provjetravanje . 127

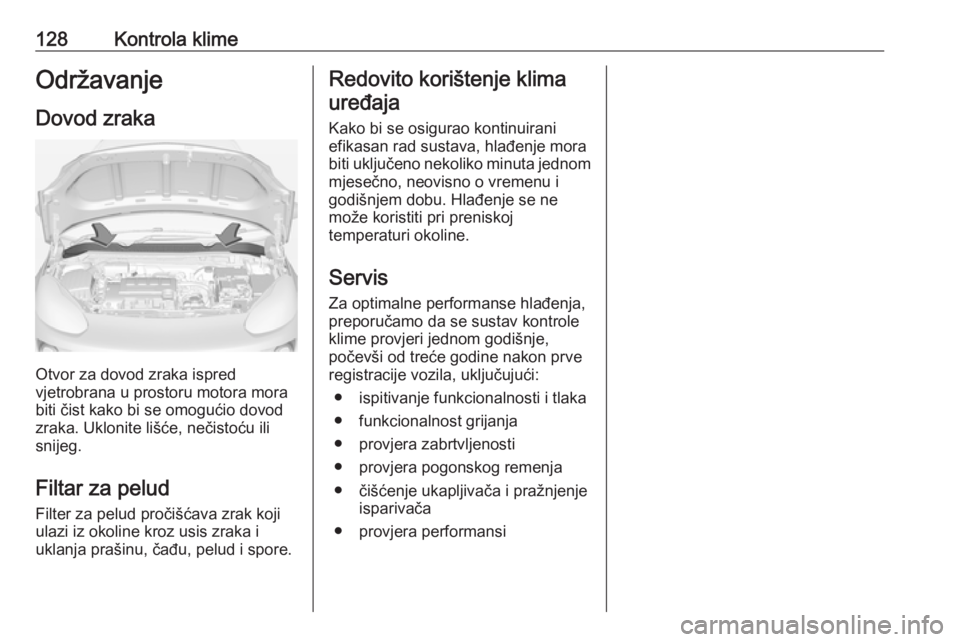

Održavanje ................................ 128
Dovod zraka ............................ 128
Filtar za pelud .......................... 128
Redovito korištenje klima
uređaja ................................... 128
Servis ...................................... 128Sustavi kontrole klime
Sustav grijanja i provjetravanja
Kontrole za: ● temperatura
● brzina ventilatora
● raspodjela zraka
Grijanje stražnjeg prozora Ü 3 31.
Grijanje sjedala ß 3 39.
Grijano kolo upravljača * 3 73.
Temperaturacrvena:toploplava:hladno
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Brzina ventilatora Podesite protok zraka uključivanjem
ventilatora na željenu brzinu.
Raspodjela zraka
M:prema području glaveL:prema području glave i noguK:prema prostoru za noge i
vjetrobranuJ:prema vjetrobranu, prozorima
prednjih vrata i području nogul:prema vjetrobranu i prozorima
prednjih vrata
Moguće su međupostavke.

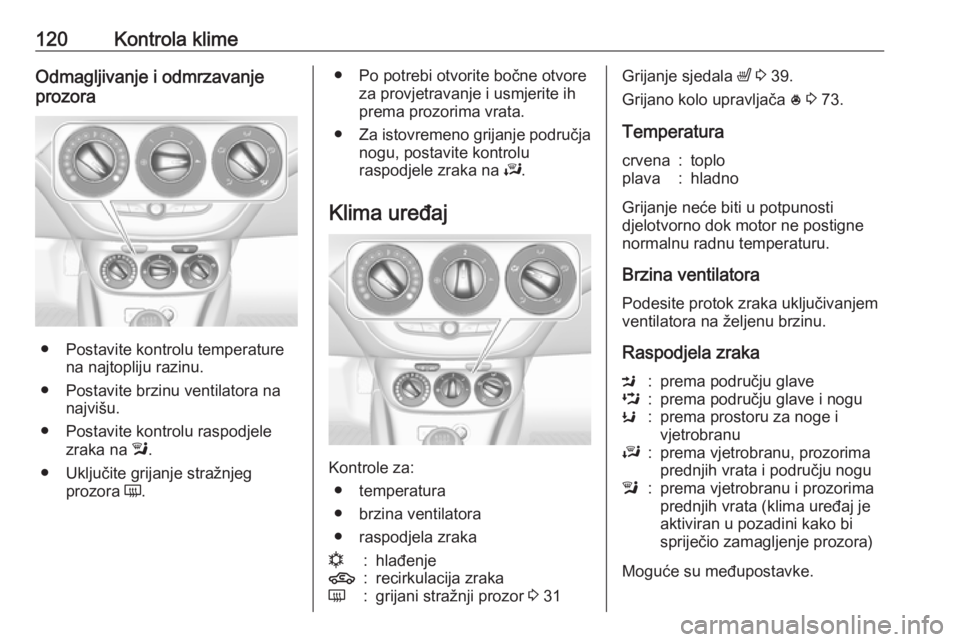

120Kontrola klimeOdmagljivanje i odmrzavanjeprozora
● Postavite kontrolu temperature na najtopliju razinu.
● Postavite brzinu ventilatora na najvišu.
● Postavite kontrolu raspodjele zraka na l.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore
za provjetravanje i usmjerite ihprema prozorima vrata.
● Za istovremeno grijanje područja
nogu, postavite kontrolu
raspodjele zraka na J.
Klima uređaj
Kontrole za: ● temperatura
● brzina ventilatora
● raspodjela zraka
n:hlađenje4:recirkulacija zrakaÜ:grijani stražnji prozor 3 31Grijanje sjedala ß 3 39.
Grijano kolo upravljača * 3 73.
Temperaturacrvena:toploplava:hladno
Grijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Brzina ventilatora Podesite protok zraka uključivanjem
ventilatora na željenu brzinu.
Raspodjela zraka
M:prema području glaveL:prema području glave i noguK:prema prostoru za noge i
vjetrobranuJ:prema vjetrobranu, prozorima
prednjih vrata i području nogul:prema vjetrobranu i prozorima
prednjih vrata (klima uređaj je
aktiviran u pozadini kako bi
spriječio zamagljenje prozora)
Moguće su međupostavke.

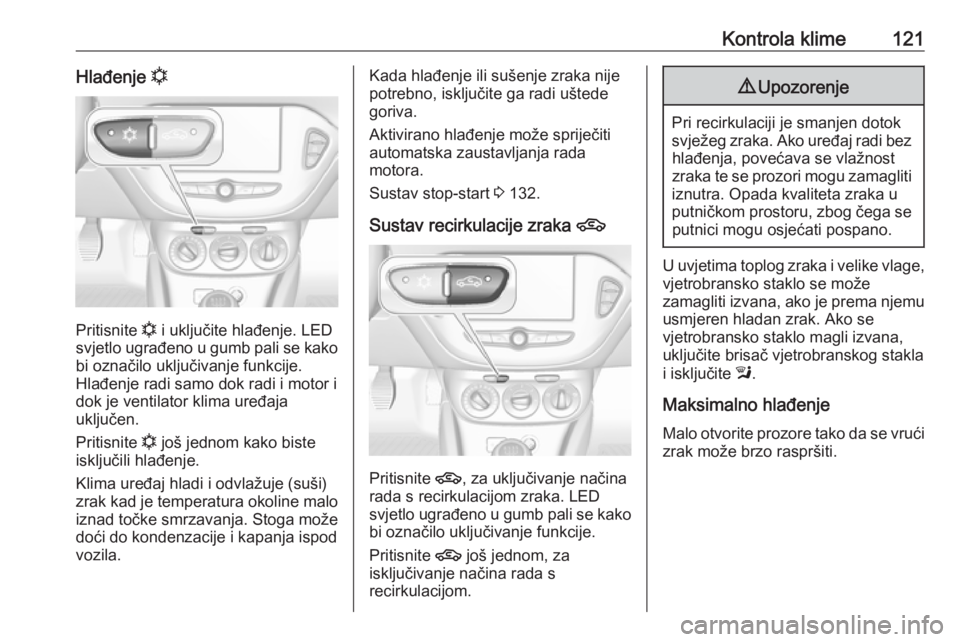

Kontrola klime121Hlađenje n
Pritisnite n
i uključite hlađenje. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Hlađenje radi samo dok radi i motor i
dok je ventilator klima uređaja
uključen.
Pritisnite n još jednom kako biste
isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline malo
iznad točke smrzavanja. Stoga može
doći do kondenzacije i kapanja ispod
vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Aktivirano hlađenje može spriječiti
automatska zaustavljanja rada
motora.
Sustav stop-start 3 132.
Sustav recirkulacije zraka 4
Pritisnite 4, za uključivanje načina
rada s recirkulacijom zraka. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Pritisnite 4 još jednom, za
isključivanje načina rada s recirkulacijom.
9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima toplog zraka i velike vlage,
vjetrobransko staklo se može
zamagliti izvana, ako je prema njemu usmjeren hladan zrak. Ako se
vjetrobransko staklo magli izvana,
uključite brisač vjetrobranskog stakla
i isključite l.
Maksimalno hlađenje Malo otvorite prozore tako da se vrući
zrak može brzo raspršiti.

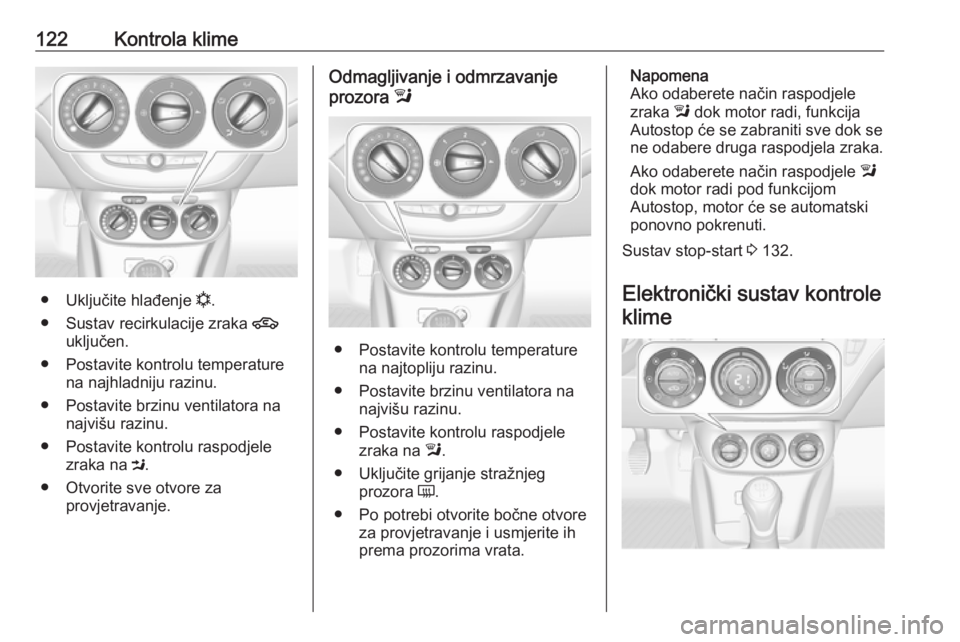

122Kontrola klime
●Uključite hlađenje n.
● Sustav recirkulacije zraka 4
uključen.
● Postavite kontrolu temperature na najhladniju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
● Postavite kontrolu raspodjele zraka na M.
● Otvorite sve otvore za provjetravanje.
Odmagljivanje i odmrzavanje
prozora l
● Postavite kontrolu temperature
na najtopliju razinu.
● Postavite brzinu ventilatora na najvišu razinu.
● Postavite kontrolu raspodjele zraka na l.
● Uključite grijanje stražnjeg prozora Ü.
● Po potrebi otvorite bočne otvore za provjetravanje i usmjerite ih
prema prozorima vrata.
Napomena
Ako odaberete način raspodjele
zraka l dok motor radi, funkcija
Autostop će se zabraniti sve dok se
ne odabere druga raspodjela zraka.
Ako odaberete način raspodjele l
dok motor radi pod funkcijom
Autostop, motor će se automatski
ponovno pokrenuti.
Sustav stop-start 3 132.
Elektronički sustav kontrole klime

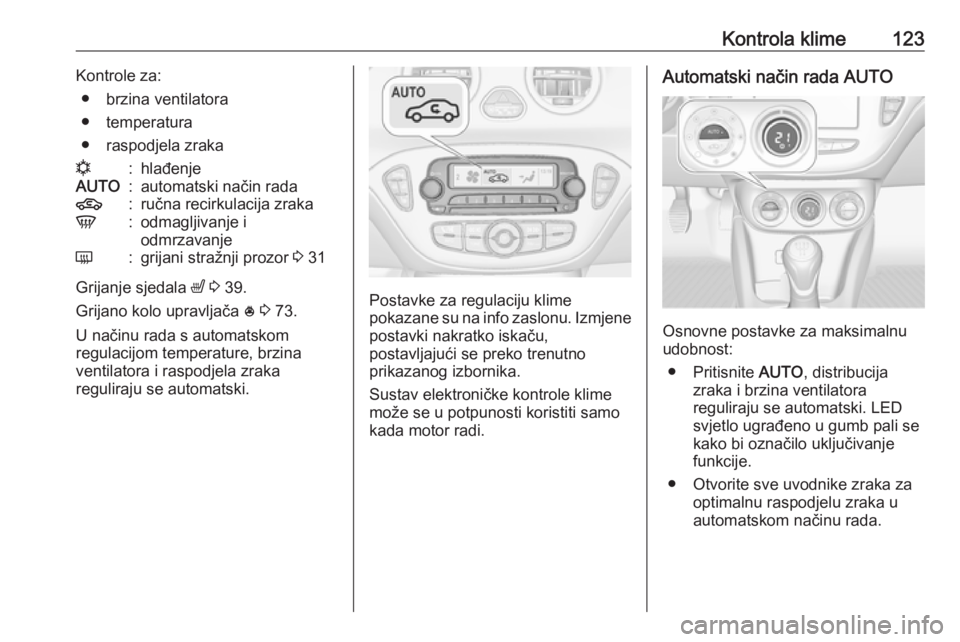

Kontrola klime123Kontrole za:● brzina ventilatora
● temperatura
● raspodjela zrakan:hlađenjeAUTO:automatski način rada4:ručna recirkulacija zrakaV:odmagljivanje i
odmrzavanjeÜ:grijani stražnji prozor 3 31
Grijanje sjedala ß 3 39.
Grijano kolo upravljača * 3 73.
U načinu rada s automatskom
regulacijom temperature, brzina
ventilatora i raspodjela zraka
reguliraju se automatski.Postavke za regulaciju klime
pokazane su na info zaslonu. Izmjene postavki nakratko iskaču,
postavljajući se preko trenutno
prikazanog izbornika.
Sustav elektroničke kontrole klime može se u potpunosti koristiti samo
kada motor radi.
Automatski način rada AUTO
Osnovne postavke za maksimalnu
udobnost:
● Pritisnite AUTO, distribucija
zraka i brzina ventilatora
reguliraju se automatski. LED
svjetlo ugrađeno u gumb pali se
kako bi označilo uključivanje
funkcije.
● Otvorite sve uvodnike zraka za optimalnu raspodjelu zraka u
automatskom načinu rada.

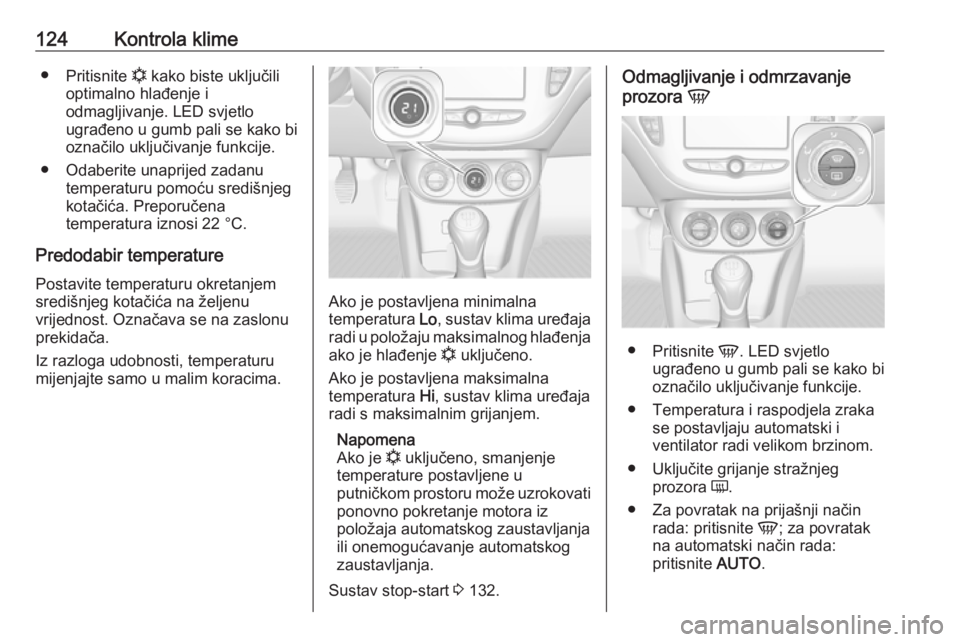

124Kontrola klime●Pritisnite n kako biste uključili
optimalno hlađenje i
odmagljivanje. LED svjetlo
ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.
● Odaberite unaprijed zadanu temperaturu pomoću središnjegkotačića. Preporučena
temperatura iznosi 22 °C.
Predodabir temperature
Postavite temperaturu okretanjem
središnjeg kotačića na željenu
vrijednost. Označava se na zaslonu
prekidača.
Iz razloga udobnosti, temperaturu
mijenjajte samo u malim koracima.
Ako je postavljena minimalna
temperatura Lo, sustav klima uređaja
radi u položaju maksimalnog hlađenja
ako je hlađenje n uključeno.
Ako je postavljena maksimalna
temperatura Hi, sustav klima uređaja
radi s maksimalnim grijanjem.
Napomena
Ako je n uključeno, smanjenje
temperature postavljene u putničkom prostoru može uzrokovati
ponovno pokretanje motora iz
položaja automatskog zaustavljanja
ili onemogućavanje automatskog
zaustavljanja.
Sustav stop-start 3 132.
Odmagljivanje i odmrzavanje
prozora V
●
Pritisnite V. LED svjetlo
ugrađeno u gumb pali se kako bi
označilo uključivanje funkcije.
● Temperatura i raspodjela zraka se postavljaju automatski i
ventilator radi velikom brzinom.
● Uključite grijanje stražnjeg prozora Ü.
● Za povratak na prijašnji način rada: pritisnite V; za povratak
na automatski način rada: pritisnite AUTO.

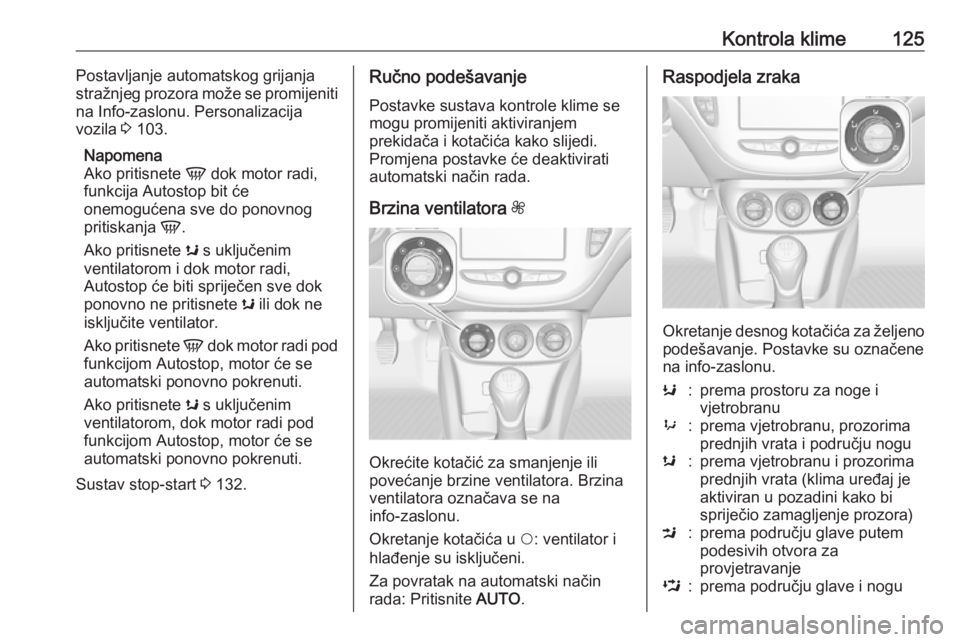

Kontrola klime125Postavljanje automatskog grijanja
stražnjeg prozora može se promijeniti
na Info-zaslonu. Personalizacija
vozila 3 103.
Napomena
Ako pritisnete V dok motor radi,
funkcija Autostop bit će
onemogućena sve do ponovnog
pritiskanja V.
Ako pritisnete s s uključenim
ventilatorom i dok motor radi,
Autostop će biti spriječen sve dok
ponovno ne pritisnete s ili dok ne
isključite ventilator.
Ako pritisnete V dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Ako pritisnete s s uključenim
ventilatorom, dok motor radi pod
funkcijom Autostop, motor će se
automatski ponovno pokrenuti.
Sustav stop-start 3 132.Ručno podešavanje
Postavke sustava kontrole klime se
mogu promijeniti aktiviranjem
prekidača i kotačića kako slijedi.
Promjena postavke će deaktivirati
automatski način rada.
Brzina ventilatora Z
Okrećite kotačić za smanjenje ili
povećanje brzine ventilatora. Brzina
ventilatora označava se na
info-zaslonu.
Okretanje kotačića u $: ventilator i
hlađenje su isključeni.
Za povratak na automatski način
rada: Pritisnite AUTO.
Raspodjela zraka
Okretanje desnog kotačića za željeno
podešavanje. Postavke su označene
na info-zaslonu.
K:prema prostoru za noge i
vjetrobranu9:prema vjetrobranu, prozorima
prednjih vrata i području nogus:prema vjetrobranu i prozorima
prednjih vrata (klima uređaj je
aktiviran u pozadini kako bi
spriječio zamagljenje prozora)M:prema području glave putem
podesivih otvora za
provjetravanjeL:prema području glave i nogu

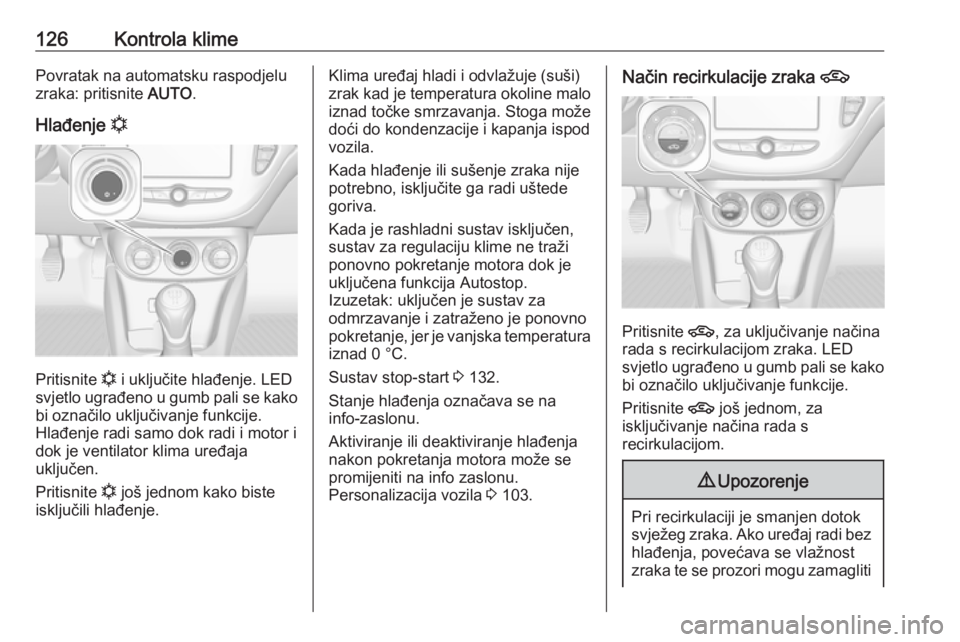

126Kontrola klimePovratak na automatsku raspodjelu
zraka: pritisnite AUTO.
Hlađenje n
Pritisnite n i uključite hlađenje. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Hlađenje radi samo dok radi i motor i
dok je ventilator klima uređaja
uključen.
Pritisnite n još jednom kako biste
isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline malo
iznad točke smrzavanja. Stoga može
doći do kondenzacije i kapanja ispod
vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva.
Kada je rashladni sustav isključen,
sustav za regulaciju klime ne traži
ponovno pokretanje motora dok je
uključena funkcija Autostop.
Izuzetak: uključen je sustav za
odmrzavanje i zatraženo je ponovno
pokretanje, jer je vanjska temperatura
iznad 0 °C.
Sustav stop-start 3 132.
Stanje hlađenja označava se na
info-zaslonu.
Aktiviranje ili deaktiviranje hlađenja
nakon pokretanja motora može se
promijeniti na info zaslonu.
Personalizacija vozila 3 103.Način recirkulacije zraka 4
Pritisnite 4, za uključivanje načina
rada s recirkulacijom zraka. LED
svjetlo ugrađeno u gumb pali se kako
bi označilo uključivanje funkcije.
Pritisnite 4 još jednom, za
isključivanje načina rada s recirkulacijom.
9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti

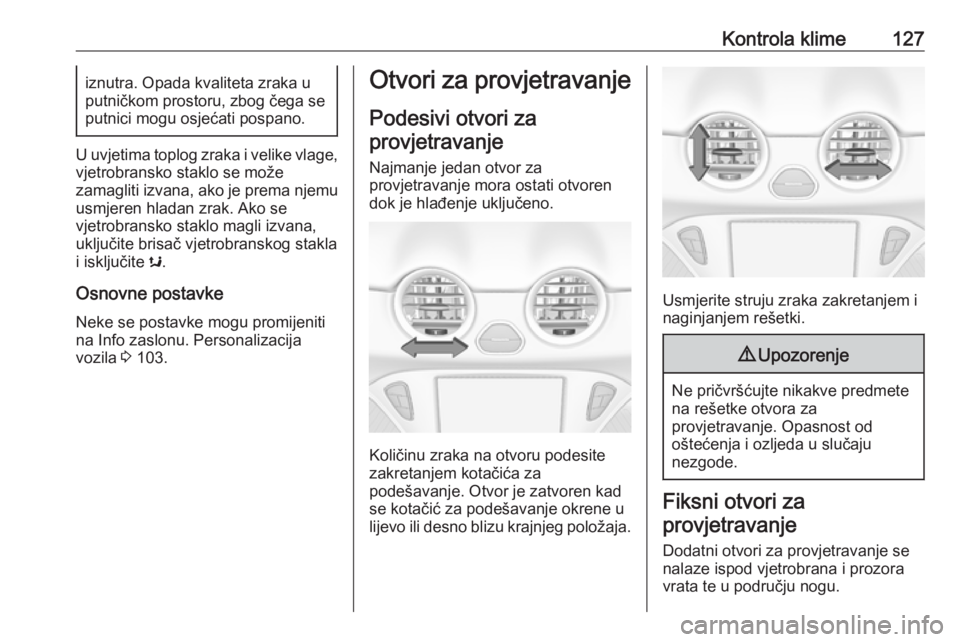

Kontrola klime127iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se
putnici mogu osjećati pospano.
U uvjetima toplog zraka i velike vlage,
vjetrobransko staklo se može
zamagliti izvana, ako je prema njemu
usmjeren hladan zrak. Ako se
vjetrobransko staklo magli izvana,
uključite brisač vjetrobranskog stakla
i isključite s.
Osnovne postavke Neke se postavke mogu promijeniti
na Info zaslonu. Personalizacija
vozila 3 103.
Otvori za provjetravanje
Podesivi otvori za
provjetravanje
Najmanje jedan otvor za
provjetravanje mora ostati otvoren
dok je hlađenje uključeno.
Količinu zraka na otvoru podesite
zakretanjem kotačića za
podešavanje. Otvor je zatvoren kad se kotačić za podešavanje okrene u
lijevo ili desno blizu krajnjeg položaja.
Usmjerite struju zraka zakretanjem i
naginjanjem rešetki.
9 Upozorenje
Ne pričvršćujte nikakve predmete
na rešetke otvora za
provjetravanje. Opasnost od
oštećenja i ozljeda u slučaju
nezgode.
Fiksni otvori za
provjetravanje
Dodatni otvori za provjetravanje se
nalaze ispod vjetrobrana i prozora
vrata te u području nogu.

128Kontrola klimeOdržavanjeDovod zraka
Otvor za dovod zraka ispred
vjetrobrana u prostoru motora mora
biti čist kako bi se omogućio dovod zraka. Uklonite lišće, nečistoću ili
snijeg.
Filtar za pelud Filter za pelud pročišćava zrak koji
ulazi iz okoline kroz usis zraka i
uklanja prašinu, čađu, pelud i spore.
Redovito korištenje klima
uređaja
Kako bi se osigurao kontinuirani
efikasan rad sustava, hlađenje mora
biti uključeno nekoliko minuta jednom
mjesečno, neovisno o vremenu i
godišnjem dobu. Hlađenje se ne
može koristiti pri preniskoj
temperaturi okoline.
Servis
Za optimalne performanse hlađenja,
preporučamo da se sustav kontrole
klime provjeri jednom godišnje,
počevši od treće godine nakon prve
registracije vozila, uključujući:
● ispitivanje funkcionalnosti i tlaka
● funkcionalnost grijanja
● provjera zabrtvljenosti
● provjera pogonskog remenja ● čišćenje ukapljivača i pražnjenje isparivača
● provjera performansi
