OPEL ADAM 2016.5 Priručnik za vlasnika (in Croatian)

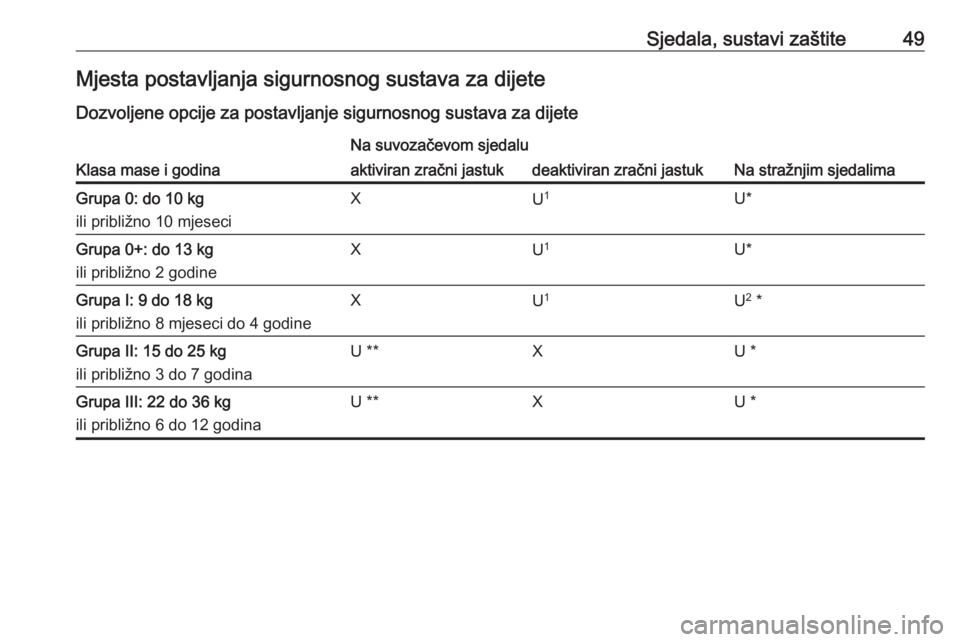

Sjedala, sustavi zaštite49Mjesta postavljanja sigurnosnog sustava za dijete
Dozvoljene opcije za postavljanje sigurnosnog sustava za dijete
Klasa mase i godina
Na suvozačevom sjedalu
Na stražnjim sjedalima
aktiviran zračni jastukdeaktiviran zračni jastukGrupa 0: do 10 kg
ili približno 10 mjeseciXU 1U*Grupa 0+: do 13 kg
ili približno 2 godineXU 1U*Grupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineXU 1U2
*Grupa II: 15 do 25 kg
ili približno 3 do 7 godinaU **XU *Grupa III: 22 do 36 kg
ili približno 6 do 12 godinaU **XU *

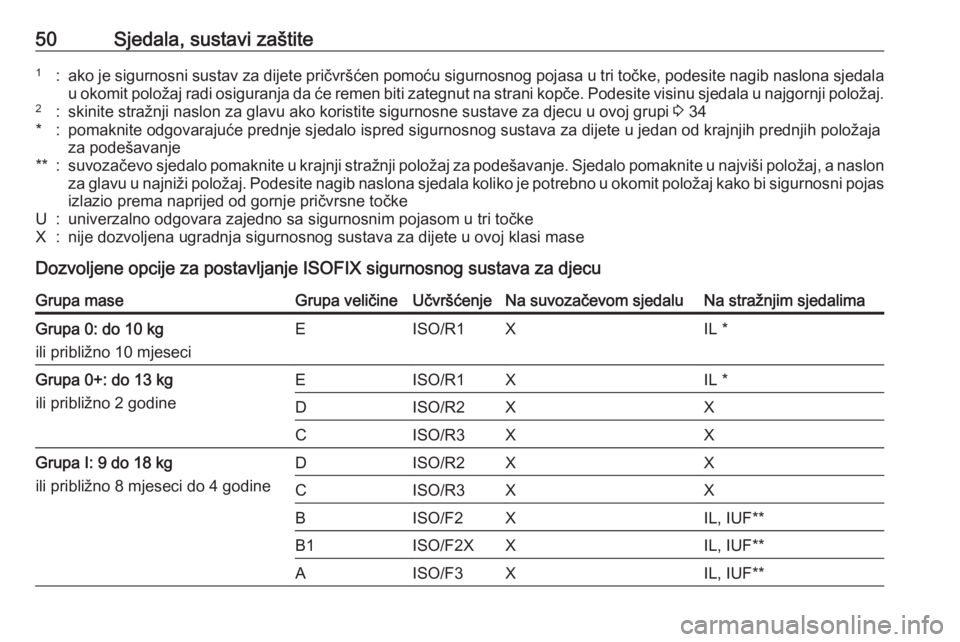

50Sjedala, sustavi zaštite1:ako je sigurnosni sustav za dijete pričvršćen pomoću sigurnosnog pojasa u tri točke, podesite nagib naslona sjedalau okomit položaj radi osiguranja da će remen biti zategnut na strani kopče. Podesite visinu sjedala u najgornji položaj.2:skinite stražnji naslon za glavu ako koristite sigurnosne sustave za djecu u ovoj grupi 3 34*:pomaknite odgovarajuće prednje sjedalo ispred sigurnosnog sustava za dijete u jedan od krajnjih prednjih položaja
za podešavanje**:suvozačevo sjedalo pomaknite u krajnji stražnji položaj za podešavanje. Sjedalo pomaknite u najviši položaj, a naslon za glavu u najniži položaj. Podesite nagib naslona sjedala koliko je potrebno u okomit položaj kako bi sigurnosni pojas
izlazio prema naprijed od gornje pričvrsne točkeU:univerzalno odgovara zajedno sa sigurnosnim pojasom u tri točkeX:nije dozvoljena ugradnja sigurnosnog sustava za dijete u ovoj klasi mase
Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za djecu
Grupa maseGrupa veličineUčvršćenjeNa suvozačevom sjedaluNa stražnjim sjedalimaGrupa 0: do 10 kg
ili približno 10 mjeseciEISO/R1XIL *Grupa 0+: do 13 kg
ili približno 2 godineEISO/R1XIL *DISO/R2XXCISO/R3XXGrupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**

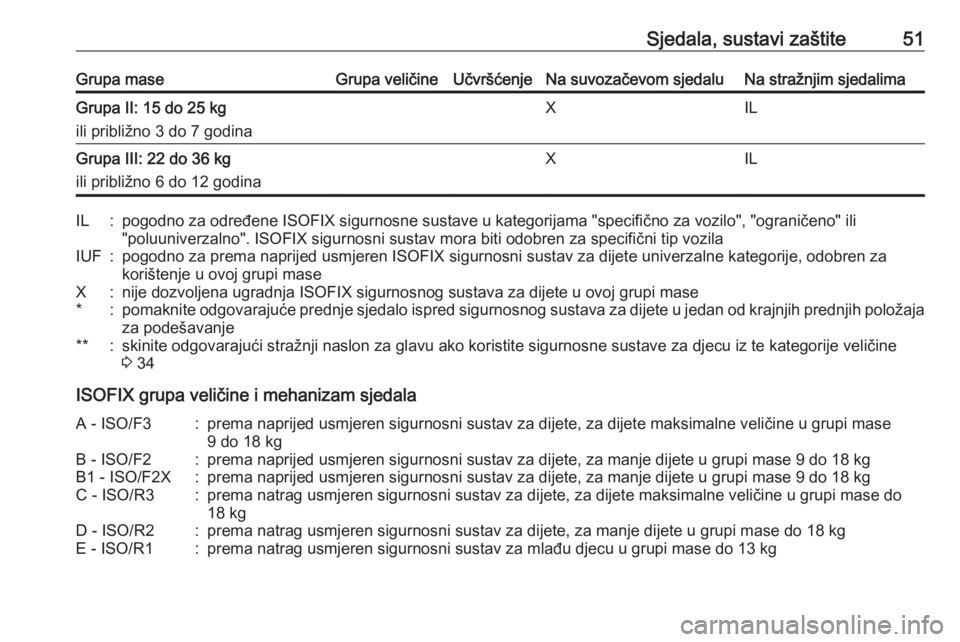

Sjedala, sustavi zaštite51Grupa maseGrupa veličineUčvršćenjeNa suvozačevom sjedaluNa stražnjim sjedalimaGrupa II: 15 do 25 kg
ili približno 3 do 7 godinaXILGrupa III: 22 do 36 kg
ili približno 6 do 12 godinaXILIL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili "poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozilaIUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi maseX:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase*:pomaknite odgovarajuće prednje sjedalo ispred sigurnosnog sustava za dijete u jedan od krajnjih prednjih položaja
za podešavanje**:skinite odgovarajući stražnji naslon za glavu ako koristite sigurnosne sustave za djecu iz te kategorije veličine
3 34
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase
9 do 18 kgB - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgB1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kgC - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kgD - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kgE - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg

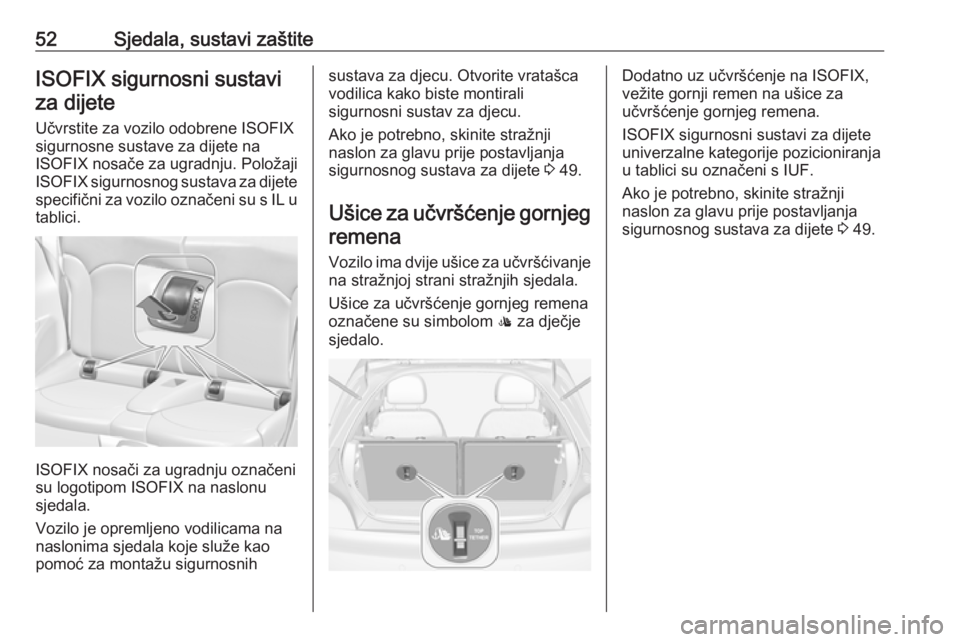

52Sjedala, sustavi zaštiteISOFIX sigurnosni sustaviza dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju. Položaji
ISOFIX sigurnosnog sustava za dijete
specifični za vozilo označeni su s IL u tablici.
ISOFIX nosači za ugradnju označeni
su logotipom ISOFIX na naslonu
sjedala.
Vozilo je opremljeno vodilicama na
naslonima sjedala koje služe kao
pomoć za montažu sigurnosnih
sustava za djecu. Otvorite vratašca
vodilica kako biste montirali
sigurnosni sustav za djecu.
Ako je potrebno, skinite stražnji
naslon za glavu prije postavljanja
sigurnosnog sustava za dijete 3 49.
Ušice za učvršćenje gornjeg remena
Vozilo ima dvije ušice za učvršćivanje
na stražnjoj strani stražnjih sjedala.
Ušice za učvršćenje gornjeg remena
označene su simbolom : za dječje
sjedalo.Dodatno uz učvršćenje na ISOFIX,
vežite gornji remen na ušice za
učvršćenje gornjeg remena.
ISOFIX sigurnosni sustavi za dijete
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.
Ako je potrebno, skinite stražnji
naslon za glavu prije postavljanja
sigurnosnog sustava za dijete 3 49.

Spremište53SpremišteSpremišta..................................... 53
Pretinac za rukavice ..................53
Držači šalica .............................. 53
Prednje spremište .....................54
Sustav stražnjeg nosača ...........55
Prtljažnik ...................................... 64
Stražnje spremište .....................65
Prekrivač prtljažnika ..................66
Poklopac stražnjeg spremišta u podu ......................................... 67
Ušice za učvršćenje tereta ........69
Trokut upozorenja .....................69
Komplet za prvu pomoć .............70
Sustav krovnog nosača ...............70
Krovni nosač .............................. 70
Informacije o opterećenju ............70Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Pretinac za rukavice
Povucite ručicu za otvaranje
poklopca pretinca za rukavice.
U pretincu za rukavice nalaze se držač kovanica i adapter ključa za
zaključavanje vijaka kotača.
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Držači šalica
Držači čaša nalaze se na konzoli
između prednjih sjedala. Dizajnirani
su za čaše različitih veličina.

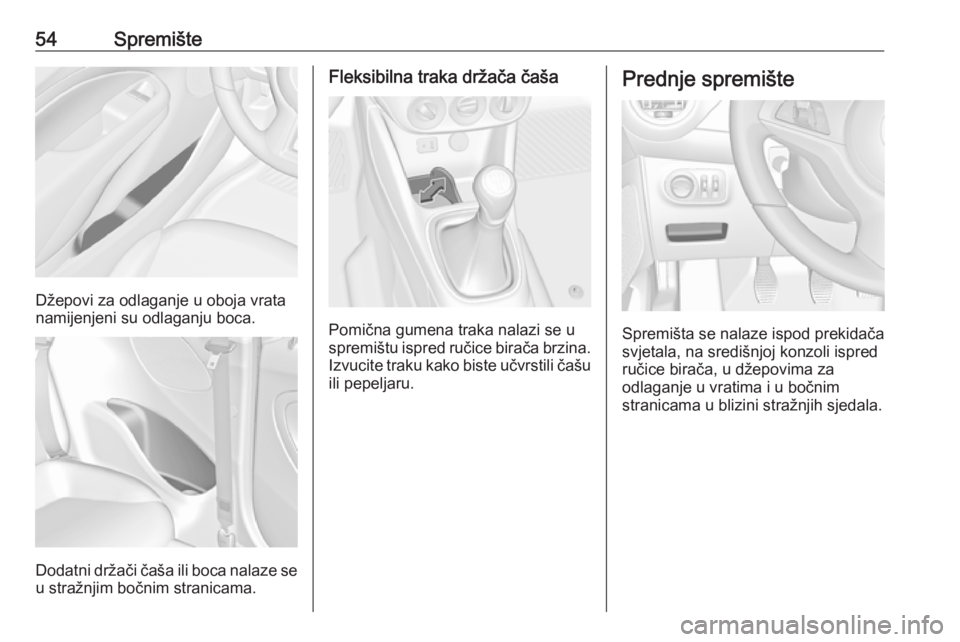

54Spremište
Džepovi za odlaganje u oboja vrata
namijenjeni su odlaganju boca.
Dodatni držači čaša ili boca nalaze se u stražnjim bočnim stranicama.
Fleksibilna traka držača čaša
Pomična gumena traka nalazi se u
spremištu ispred ručice birača brzina.
Izvucite traku kako biste učvrstili čašu ili pepeljaru.
Prednje spremište
Spremišta se nalaze ispod prekidača
svjetala, na središnjoj konzoli ispred
ručice birača, u džepovima za
odlaganje u vratima i u bočnim
stranicama u blizini stražnjih sjedala.

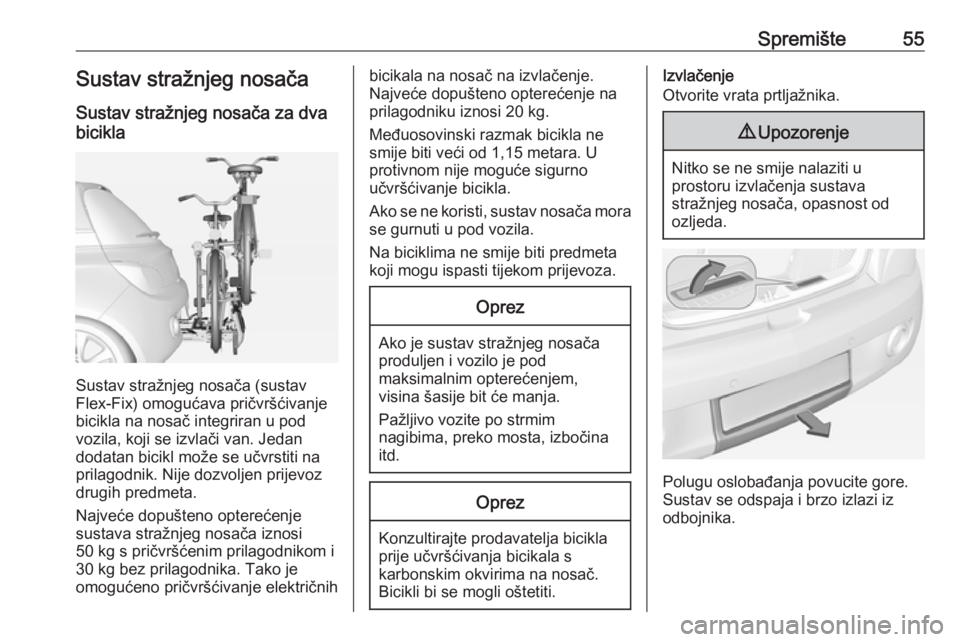

Spremište55Sustav stražnjeg nosača
Sustav stražnjeg nosača za dva
bicikla
Sustav stražnjeg nosača (sustav
Flex-Fix) omogućava pričvršćivanje
bicikla na nosač integriran u pod
vozila, koji se izvlači van. Jedan
dodatan bicikl može se učvrstiti na
prilagodnik. Nije dozvoljen prijevoz drugih predmeta.
Najveće dopušteno opterećenje
sustava stražnjeg nosača iznosi
50 kg s pričvršćenim prilagodnikom i
30 kg bez prilagodnika. Tako je
omogućeno pričvršćivanje električnih
bicikala na nosač na izvlačenje.
Najveće dopušteno opterećenje na
prilagodniku iznosi 20 kg.
Međuosovinski razmak bicikla ne
smije biti veći od 1,15 metara. U protivnom nije moguće sigurno
učvršćivanje bicikla.
Ako se ne koristi, sustav nosača mora se gurnuti u pod vozila.
Na biciklima ne smije biti predmeta
koji mogu ispasti tijekom prijevoza.Oprez
Ako je sustav stražnjeg nosača
produljen i vozilo je pod
maksimalnim opterećenjem,
visina šasije bit će manja.
Pažljivo vozite po strmim
nagibima, preko mosta, izbočina
itd.
Oprez
Konzultirajte prodavatelja bicikla
prije učvršćivanja bicikala s
karbonskim okvirima na nosač.
Bicikli bi se mogli oštetiti.
Izvlačenje
Otvorite vrata prtljažnika.9 Upozorenje
Nitko se ne smije nalaziti u
prostoru izvlačenja sustava
stražnjeg nosača, opasnost od
ozljeda.
Polugu oslobađanja povucite gore.
Sustav se odspaja i brzo izlazi iz
odbojnika.

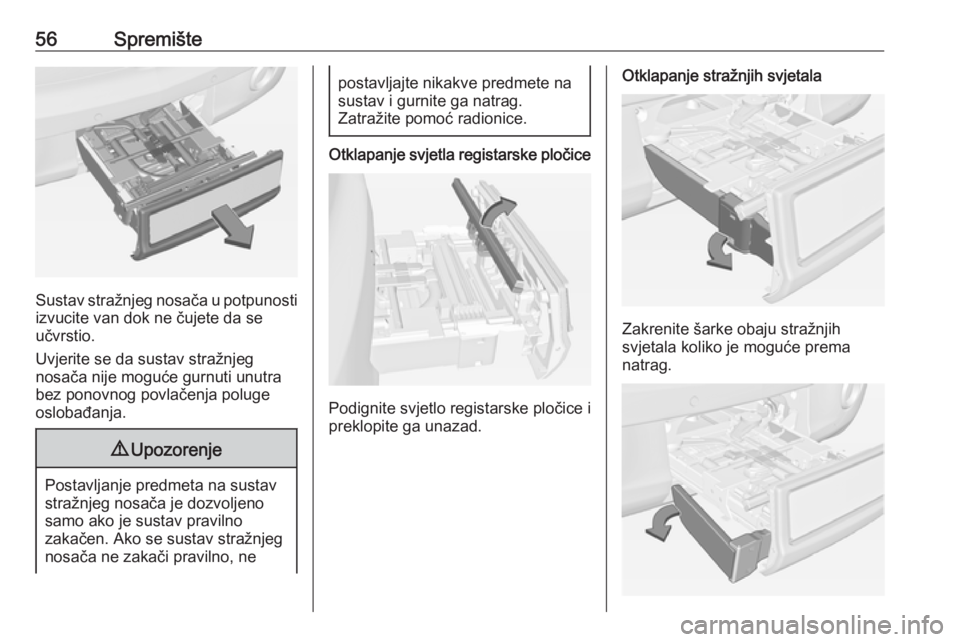

56Spremište
Sustav stražnjeg nosača u potpunostiizvucite van dok ne čujete da se
učvrstio.
Uvjerite se da sustav stražnjeg
nosača nije moguće gurnuti unutra
bez ponovnog povlačenja poluge
oslobađanja.
9 Upozorenje
Postavljanje predmeta na sustav
stražnjeg nosača je dozvoljeno
samo ako je sustav pravilno
zakačen. Ako se sustav stražnjeg
nosača ne zakači pravilno, ne
postavljajte nikakve predmete na
sustav i gurnite ga natrag.
Zatražite pomoć radionice.
Otklapanje svjetla registarske pločice
Podignite svjetlo registarske pločice i
preklopite ga unazad.
Otklapanje stražnjih svjetala
Zakrenite šarke obaju stražnjih
svjetala koliko je moguće prema
natrag.

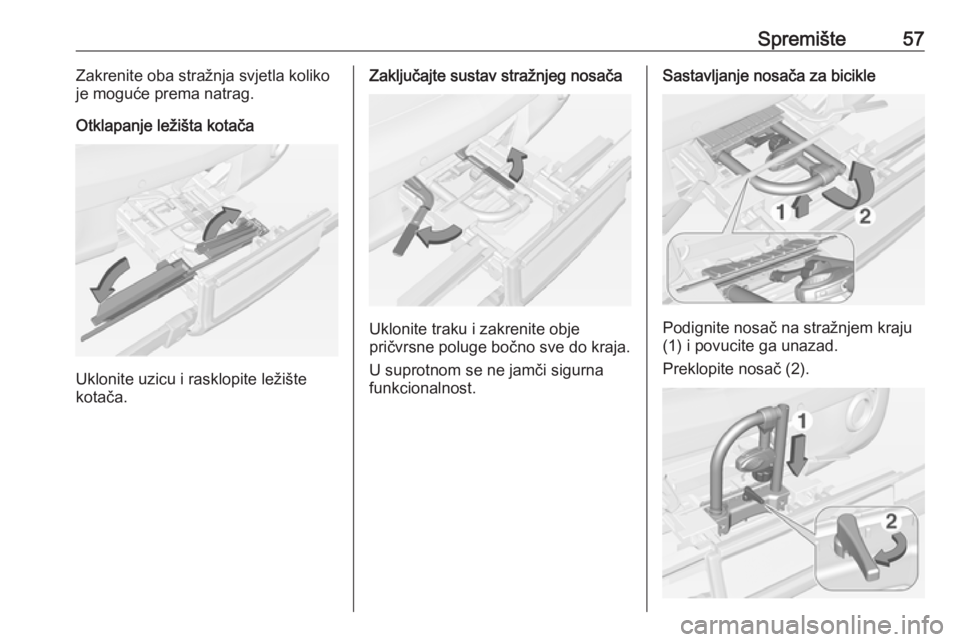

Spremište57Zakrenite oba stražnja svjetla koliko
je moguće prema natrag.
Otklapanje ležišta kotača
Uklonite uzicu i rasklopite ležište
kotača.
Zaključajte sustav stražnjeg nosača
Uklonite traku i zakrenite obje
pričvrsne poluge bočno sve do kraja.
U suprotnom se ne jamči sigurna funkcionalnost.
Sastavljanje nosača za bicikle
Podignite nosač na stražnjem kraju
(1) i povucite ga unazad.
Preklopite nosač (2).

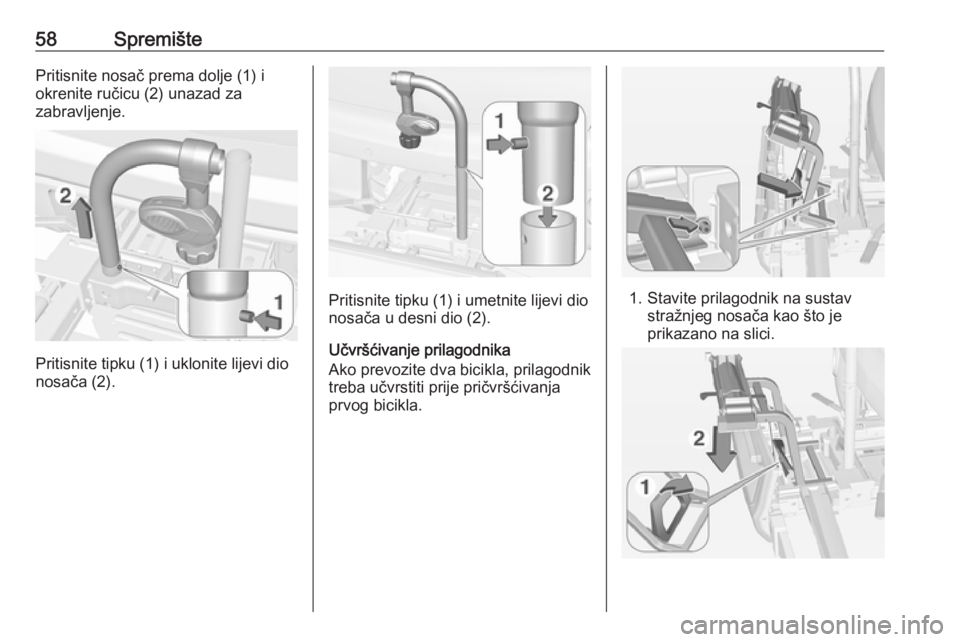

58SpremištePritisnite nosač prema dolje (1) i
okrenite ručicu (2) unazad za
zabravljenje.
Pritisnite tipku (1) i uklonite lijevi dio
nosača (2).
Pritisnite tipku (1) i umetnite lijevi dio
nosača u desni dio (2).
Učvršćivanje prilagodnika
Ako prevozite dva bicikla, prilagodnik treba učvrstiti prije pričvršćivanja
prvog bicikla.1. Stavite prilagodnik na sustav stražnjeg nosača kao što je
prikazano na slici.
