OPEL ADAM 2016.5 Sürücü El Kitabı (in Turkish)

Araç bakımı199Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Verilmiş olan adaptörler, örn. futbol
topları, şişme yataklar, şişme deniz
oyuncakları, vb. gibi başka eşyaları
şişirmek için de kullanılabilir. Bunlar
kompresörün altında bulunur.
Çıkarmak için kompresör hava
hortumunu çevirin ve adaptörü
çekin.
Tekerlek değiştirme
Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
● Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz
bakması gerekir.
● Park (el) frenini çekin ve birinci vitese veya geri vitese takın.
● Asla birden fazla tekerleği aynı anda değiştirmeyin.
● Krikoyu yalnız tekerlek patladığında tekerleği
değiştirmek için kullanın, yaz ve
kış lastiği değişikliklerinde
kullanmayın.● Kriko bakım gerektirmez.
● Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
● Krikoya almadan önce ağır nesneleri araçtan çıkarın.
● Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
● Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
● Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
● Tekerlek bijonlarını vidalamadan önce temizleyin ve piyasada
bulunan bir gres yağı ile bijon
cıvatalarının konik ucunu hafifçe
gresleyin.9 Uyarı
Büjon dişlerine gres sürmeyin.
1.Çelik jantlar:
Jant kapağını zorlayarak çıkarın. Bijon kapaklı alaşımlı jantlar
Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
Orta kapaklı alaşımlı jantlar
İki versiyon mevcuttur:
1.1 Çıkarma aletini orta kapağın
açık yuvasına sokun ve kapağı
tekerlekten çıkarın. Araç takımları 3 186.

200Araç bakımı
1.2. Çıkarma aletini orta kapağın
deliğine sokun ve kapağı tekerlekten çekin. Araç takımları
3 186.
2. Bijon anahtarını üzerine
yerleştirin ve bijon cıvatalarını
yarım tur döndürerek gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
cıvataları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına kilitli büjon
adaptörünü takın. Adaptör torpido
gözünde bulunmaktadır.
3. Krikonun doğru noktaya yerleştirildiğinden emin olun.
Bazı versiyonlarda hala araç krikonoktaları kapaklı eşik panelleri
bulunur: krikoyu yerleştirmeden
önce ilgili kriko noktasının kapağını çekip çıkarın.

Araç bakımı2014. Krikoyu gereken yüksekliğeayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.
Çevirme kolunu deliğe geçirin ve
saat yönünde döndürün. Krikonun
doğru hizada olduğundan emin
olun.
5. Tekerlek bijonlarını gevşetin. 6. Tekerleği değiştirin.
7. Tekerlek bijonlarını takın.
8. Aracı indirin.
9. Bijon anahtarını üzerine yerleştirin ve tekerlek bijonlarını
çaprazlama sıkın. Sıkma torku
110 Nm'dir.
10. Takmadan önce, çelik jantın jant kapağının içindeki supap deliğini
lastik supabıyla aynı hizaya
getirin.
Büjon kapakları veya orta kapağı
alaşımlı janta takın.
11. Değiştirilen lastiği, araç takımlarını 3 186 ve kilitli büjon
adaptörünü 3 54 istifleyip
sabitleyin.
12. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
büjonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.Kaldırma platformu için kaldırma
konumu
Kaldırma platformunun, eşiğin
girintisinin altında orta konumdaki
arka kol pozisyonu.

202Araç bakımı
Kaldırma platformunun ön kol
konumu alt gövdededir.
Stepne Diğer tekerleklerden farklı olan
stepne takılıyorsa, bu tekerlek geçici
bir stepne olarak sınıflandırılabilir ve
hiçbir etikette belirtilmese de ilgili hız
limitleri geçerlidir. Geçerli hız limitini
kontrol etmek için bir servisten yardım isteyin.
Stepne çelik jantlıdır.
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne, araç tabanının altında bir
tutucu içine yerleştirilmiştir.
1. Bagaj bölümü tabanını açın 3 68.
Varsa eşya saklama kutusunu
çıkarın 3 66.
2. Araç takımları kutusundan tekerlek anahtarını alın.
3. Tekerlek anahtarını alet kutusuyanındaki altıgen cıvataya takın
ve bir direnç duyulana kadar
saatin tersi yönde çevirin.
4. Stepneyi tutucuyu elle hafifçe kaldırın ve mandalı açın.
5. Stepne tutucusunu indirin.

Araç bakımı203
6. Stepneyi tutucuyu elle hafifçekaldırın ve emniyet telini ayırın.
7. Tutucuyu tamamen indirin vestepneyi çıkarın.
8. Tekerleği değiştirin 3 199.
Hasarlı tekerlek bagaj bölümünde
sabitlenmelidir, aşağıya bakınız.
9. Boş stepne tutucusunu kaldırın ve
emniyet halatını yerine takın.
10. Stepne tutucuyu biraz daha kaldırın ve mandala takın.
Kancanın açık tarafı sürüş
yönünde olmalıdır.
11. Altıgen cıvatayı bir somun anahtarı ile arka arkaya sıkarak
boş stepne tutucusunu kapatın.
12. Tekerlek anahtarını ve krikoyu araç tabanındaki alet takımı
kutusunda saklayın.
13. Bagaj bölümü tabanını kapatın.
Hasarlı bir tekerleğin bagaj
bölümünde saklanması
Stepne tutucu stepne dışındaki başka ebatlardaki lastikler için
tasarlanmamıştır.
Stepneden daha geniş bir hasarlı bir
tekerlek bagaj bölümünde saklanmalı ve bir kayışla sabitlenmelidir. Araç
takımları 3 186.195/55 R 16 ebadına kadar lastikli
tekerlekler 1. Bagaj bölmesi örtüsünü çıkartın ve bagaj bölümü tabanını kaldırın.Her ikisini de arka koltukların
yukarıya kaldırılmış arkalıklarının arkasında saklayın.
2. Kanatlı somunu sökün ve araç takımı kutusunu çıkartın.
3. Hasarlı lastiği, öne bakacak çekilde dük olarak araç takımları
boşluğuna yerleştirin.

204Araç bakımı
4. Araç takımları kutusunun kayışınıçözün 1 ve kayışın ilmik tarafını
sağ taraftaki sabitleme
halkasından geçirin.
5. Kayışın kancalı ucunu düğüme yerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.6. Kayışı resimde gösterildiği gibi jant çubukları arasından geçirin.
7. Kancayı sol sabitleme halkasına takın.
8. Kayışı bağlayın ve kilit dilini kullanarak sabitleştirin.9. Araç takımları kutusunutekerleğin içine yerleştirin ve
tekerleğin iki ispitinden geçirerek
kayış 2 ile tespit edin.
195/55 R 16 ebadından daha büyük
olan lastikli tekerlekler 1. Arka koltukların arkalıklarını aşağıya katlayın 3 65.

Araç bakımı205
2. Alet takımları kutusunun kayışını1 çıkartın.
3. Hasarlı tekerleği, dış tarafı bagaj bölmesine bakacak şekilde
yerleştirin.
4. Kayışı 1 alın ve kayışın ilmik
tarafını sağ taraftaki sabitleme
halkasından geçirin.
5. Kayışın kancalı ucunu düğüme yerleştirin ve kayış sabitleme
halkasına güvenli bir şekilde
bağlanana kadar çekin.
6. Kayışı resimde gösterildiği gibi jant çubukları arasından geçirin.
7. Kancayı sol sabitleme halkasına takın.
8. Kayışı bağlayın ve kilit dilini kullanarak sabitleştirin.
9 Uyarı
Bagaj bölmesinde kriko, tekerlek
ve diğer ekipmanlar uygun şekilde sabitlenmezse hasar ve
yaralanmaya yol açabilir. Ani
duruşlarda veya kazalarda,
gevşek eşyalar araç içindeki
kişilerin zarar görmesine neden
olabilir.
Kriko ve diğer takımlarını her
zaman ilgili eşya saklama
bölümlerinde ve sabitlenmiş
şekilde muhafaza edilmelidir.
Bagaj bölümüne yerleştirilen
hasarlı tekerlek daima bir kayışla
bağlanmalıdır.
Geçici yedek tekerlek
Dikkat
Geçici bir stepnenin kullanımı
sürüş şartlarını etkileyebilir. En
kısa zamanda hasarlı lastiğin
değişmesini sağlayın.

206Araç bakımıSadece tek bir geçici stepne kullanın.Saatte 80 km'den daha hızlı gitmeyin.
Virajları düşük hızlarla geçin. Geçici
stepneyi uzun bir süre kullanmayın.
Aracınız başka bir aracı çekerken
arka lastik patlarsa, geçici yedek
lastiği öne ve tam boy lastiği arkaya
takın.
Lastik zincirleri 3 194.
Yönlü lastikli stepne
Mümkünse, direksiyonal tabana
sahip lastikleri sürüş istikametinde
dönecek şekilde monte edin. Dönme
yönü, lastiklerin yanağında bulunan
bir sembol (örneğin bir ok) ile
belirlenmiştir.
Aşağıdaki bilgiler dönme yönünün
tersine monte edilmiş olan lastikler
için geçerlidir:
● Sürüş şartları etkilenebilir. Hasarlı lastiği mümkün olan en
kısa zamanda yenileyin veya
tamir edin ve yedek lastiğin
yerine takın.
● Özellikle ıslak ve karlı yol yüzeylerinde aracı daha dikkatli
sürün.Motorun ara kablo ile
çalıştırılması
Hızlı şarj cihazı ile çalıştırmayın.
Araç aküsü boşalmış olan bir aracın
motorunu, başka bir aracın aküsü ve
ara kablo ile çalıştırın.9 Uyarı
Motorun ara kablo ile çalıştırılması
işlemi çok dikkatli bir şekilde
yapılmalıdır. Aşağıdaki
talimatlardan herhangi bir sapma,
akünün patlamasından doğan
yaralanmalara ve aynı zamanda
her iki araçtaki elektrik
donanımının hasarına yol açabilir.
9 Uyarı
Akünün gözlere, cilde, kumaşa
veya boyalı yüzeylere temas
etmesine izin vermeyin. Akü
içindeki elektrolit, direkt temas
halinde yaralanma ve hasara
neden olabilecek olan sülfürik asit
içermektedir.
● Aküyü asla açık alev veya kıvılcıma yaklaştırmayın.
● Boşalmış bir araç aküsü 0 °C sıcaklıklarda dahi donmuş
olabilir. Donmuş bir aküye marş
ara kablosu bağlamadan önce, mutlaka çözülmesini sağlayın.
● Akü ile ilgili çalışmalarda koruyucu gözlük ve koruyucu
elbise kullanın.
● Aynı voltaja sahip (12 Volt) bir yardımcı akü kullanın. Yardımcı
akünün kapasitesi (Ah) şarj
edilmekte olan akünün
kapasitesinden önemli ölçüde
düşük olmamalıdır.
● Kablo uçları izolasyonlu ve kablo
kesiti en az 16 mm 2
, dizel
motorlarda 25 mm 2
, olan marş
ara kablosu kullanın.
● Boşalmış olan araç aküsünü araçtan ayırmayın.
● Gereksiz elektrik tüketicilerini kapatın.
● Takviye çalışması yaptığınız süre içinde akünün üzerine
eğilmeyin.

Araç bakımı207● Kablo kutup başlarından birisidiğer kablonun kutup başına
değmemelidir.
● Araçlar çalıştırma yardımı esnasında birbirine
değmemelidir.
● El frenini çekin, vites boşa alın.
● Her iki araç aküsünün artı kutup koruyucu başlıklarını açın.
Kablo bağlantı sırası:
1. Kırmızı kabloyu yardımcı akünün artı kutbuna bağlayın.
2. Kırmızı kablonun diğer ucunu, boşalmış olan akünün artıkutbuna bağlayın.
3. Siyah kablonun bir ucunu yardımcı akünün eksi kutbuna
bağlayın.
4. Siyah kablonun diğer ucunu aracın bir şase noktasına –
örneğin motor bloğuna veya
motor bağlantısındaki vida
bağlantısına bağlayın. Bağlantıyı
boşalan araç aküsünden mümkün
olduğunca uzak bir yerde en az
60 cm gerçekleştirin.
Kabloları motor bölmesinde dönen
parçalara temas etmeyecek şekilde yerleştirin.
Motorun çalıştırılması: 1. Takviye sağlayan aracın motorunu çalıştırın.
2. Beş dakika sonra diğer aracın motorunu çalıştırın. Aküsü
boşalmış olan araca
birer dakikalık aralıklarla marş basılmalı ve marş basma
15 saniyeden uzun sürmemelidir.
3. Her iki motoru, kablolar bağlı olarak yaklaşık üç dakika süreyle
rölantide çalıştırın.4. Akım yüklenen araçtaki bir elektrik tüketicisini (örneğin
aydınlatma, arka cam ısıtıcısı)
açın.
5. Kabloları sökerken yukarıdaki işlem sırasının tam tersini
uygulayın.

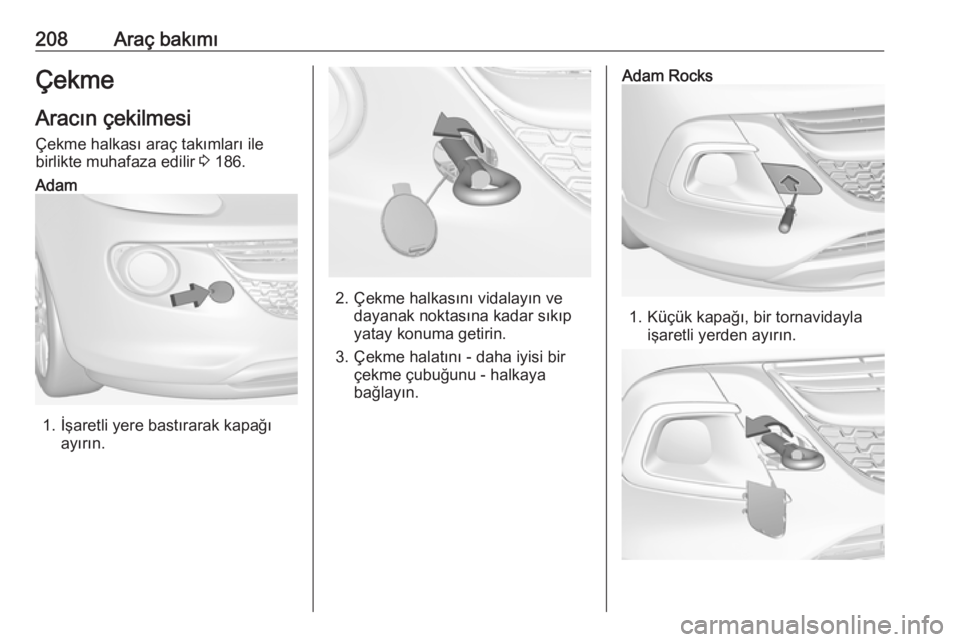

208Araç bakımıÇekme
Aracın çekilmesi Çekme halkası araç takımları ile
birlikte muhafaza edilir 3 186.Adam
1. İşaretli yere bastırarak kapağı
ayırın.2. Çekme halkasını vidalayın ve dayanak noktasına kadar sıkıp
yatay konuma getirin.
3. Çekme halatını - daha iyisi bir çekme çubuğunu - halkayabağlayın.
Adam Rocks
1. Küçük kapağı, bir tornavidayla işaretli yerden ayırın.
