OPEL ADAM 2016.5 Uporabniški priročnik

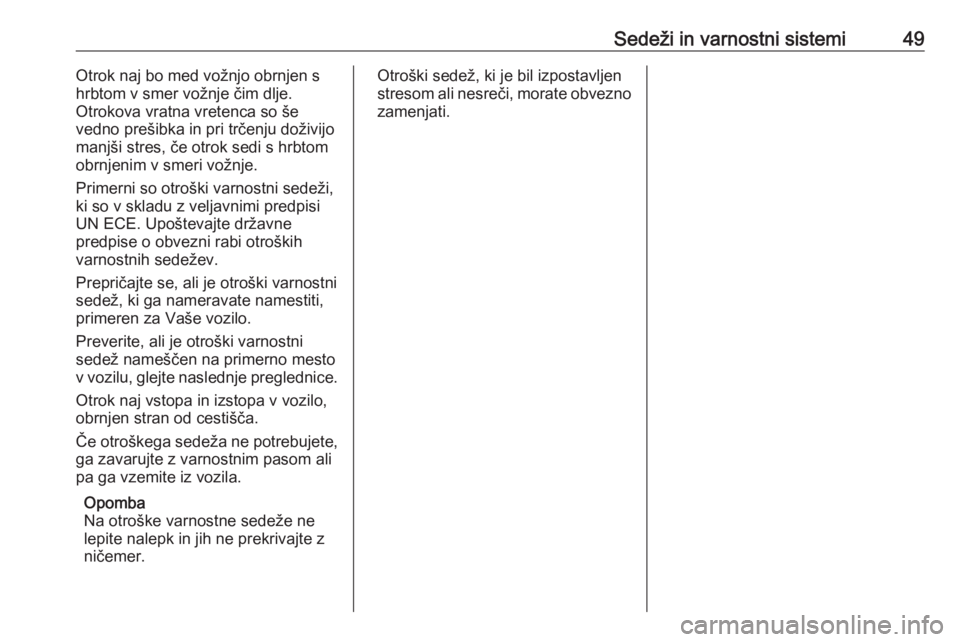

Sedeži in varnostni sistemi49Otrok naj bo med vožnjo obrnjen s
hrbtom v smer vožnje čim dlje.
Otrokova vratna vretenca so še
vedno prešibka in pri trčenju doživijo
manjši stres, če otrok sedi s hrbtom
obrnjenim v smeri vožnje.
Primerni so otroški varnostni sedeži,
ki so v skladu z veljavnimi predpisi
UN ECE. Upoštevajte državne
predpise o obvezni rabi otroških
varnostnih sedežev.
Prepričajte se, ali je otroški varnostni
sedež, ki ga nameravate namestiti,
primeren za Vaše vozilo.
Preverite, ali je otroški varnostni
sedež nameščen na primerno mesto v vozilu, glejte naslednje preglednice.
Otrok naj vstopa in izstopa v vozilo, obrnjen stran od cestišča.
Če otroškega sedeža ne potrebujete, ga zavarujte z varnostnim pasom ali
pa ga vzemite iz vozila.
Opomba
Na otroške varnostne sedeže ne
lepite nalepk in jih ne prekrivajte z
ničemer.Otroški sedež, ki je bil izpostavljen
stresom ali nesreči, morate obvezno
zamenjati.

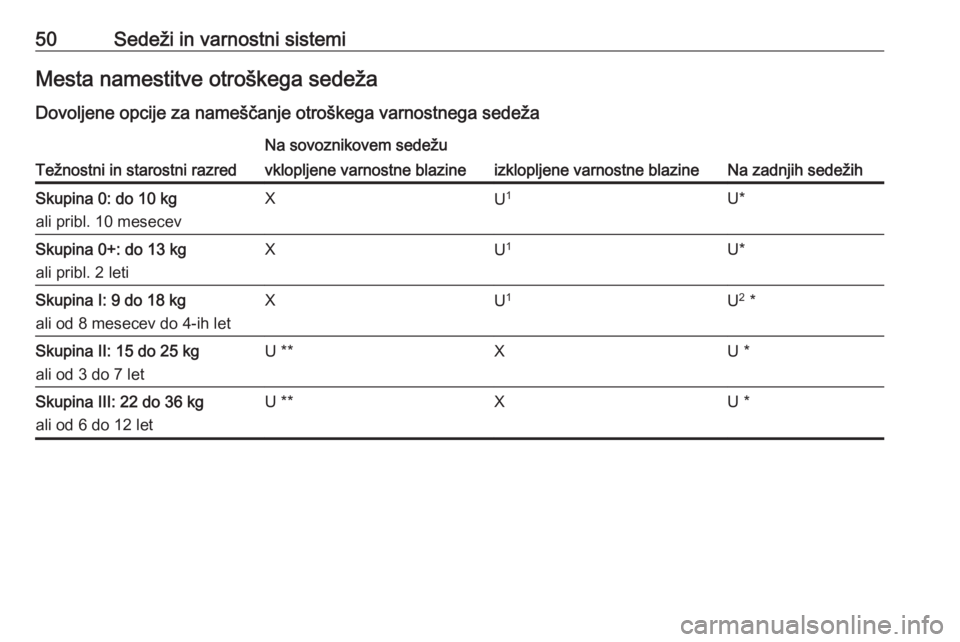

50Sedeži in varnostni sistemiMesta namestitve otroškega sedežaDovoljene opcije za nameščanje otroškega varnostnega sedeža
Težnostni in starostni razred
Na sovoznikovem sedežu
Na zadnjih sedežih
vklopljene varnostne blazineizklopljene varnostne blazineSkupina 0: do 10 kg
ali pribl. 10 mesecevXU 1U*Skupina 0+: do 13 kg
ali pribl. 2 letiXU 1U*Skupina I: 9 do 18 kg
ali od 8 mesecev do 4-ih letXU 1U2
*Skupina II: 15 do 25 kg
ali od 3 do 7 letU **XU *Skupina III: 22 do 36 kg ali od 6 do 12 letU **XU *

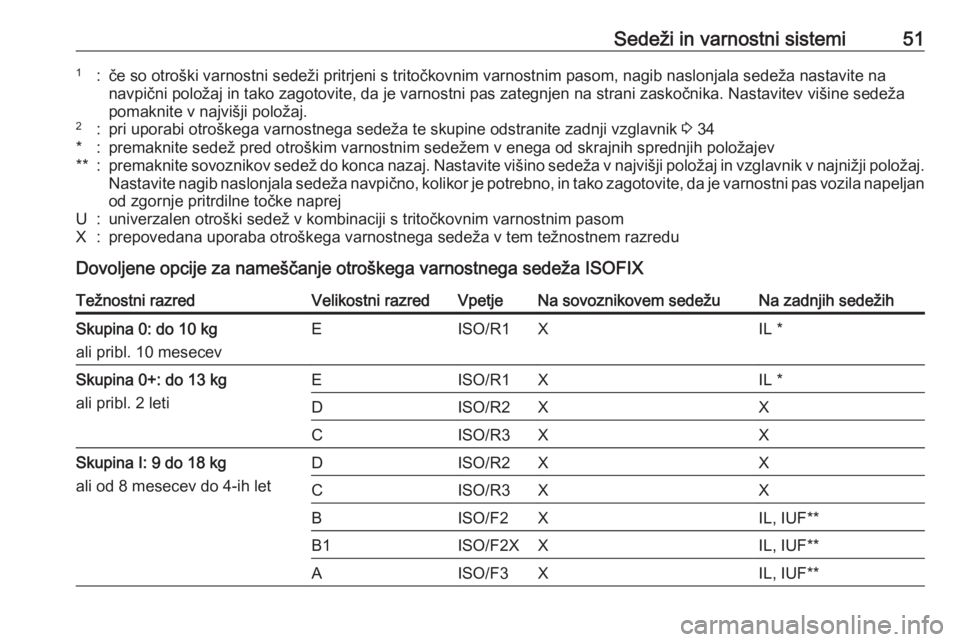

Sedeži in varnostni sistemi511:če so otroški varnostni sedeži pritrjeni s tritočkovnim varnostnim pasom, nagib naslonjala sedeža nastavite nanavpični položaj in tako zagotovite, da je varnostni pas zategnjen na strani zaskočnika. Nastavitev višine sedeža
pomaknite v najvišji položaj.2:pri uporabi otroškega varnostnega sedeža te skupine odstranite zadnji vzglavnik 3 34*:premaknite sedež pred otroškim varnostnim sedežem v enega od skrajnih sprednjih položajev**:premaknite sovoznikov sedež do konca nazaj. Nastavite višino sedeža v najvišji položaj in vzglavnik v najnižji položaj.
Nastavite nagib naslonjala sedeža navpično, kolikor je potrebno, in tako zagotovite, da je varnostni pas vozila napeljanod zgornje pritrdilne točke naprejU:univerzalen otroški sedež v kombinaciji s tritočkovnim varnostnim pasomX:prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem razredu
Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIX
Težnostni razredVelikostni razredVpetjeNa sovoznikovem sedežuNa zadnjih sedežihSkupina 0: do 10 kg
ali pribl. 10 mesecevEISO/R1XIL *Skupina 0+: do 13 kg
ali pribl. 2 letiEISO/R1XIL *DISO/R2XXCISO/R3XXSkupina I: 9 do 18 kg
ali od 8 mesecev do 4-ih letDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**

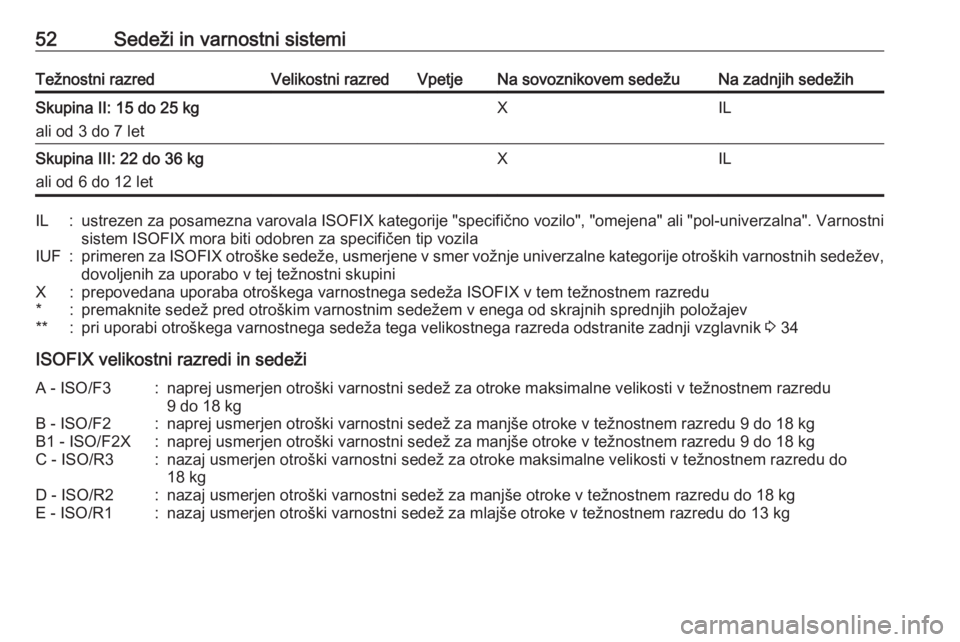

52Sedeži in varnostni sistemiTežnostni razredVelikostni razredVpetjeNa sovoznikovem sedežuNa zadnjih sedežihSkupina II: 15 do 25 kg
ali od 3 do 7 letXILSkupina III: 22 do 36 kg
ali od 6 do 12 letXILIL:ustrezen za posamezna varovala ISOFIX kategorije "specifično vozilo", "omejena" ali "pol-univerzalna". Varnostni sistem ISOFIX mora biti odobren za specifičen tip vozilaIUF:primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupiniX:prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu*:premaknite sedež pred otroškim varnostnim sedežem v enega od skrajnih sprednjih položajev**:pri uporabi otroškega varnostnega sedeža tega velikostnega razreda odstranite zadnji vzglavnik 3 34
ISOFIX velikostni razredi in sedeži
A - ISO/F3:naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu
9 do 18 kgB - ISO/F2:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgB1 - ISO/F2X:naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kgC - ISO/R3:nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do
18 kgD - ISO/R2:nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kgE - ISO/R1:nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg

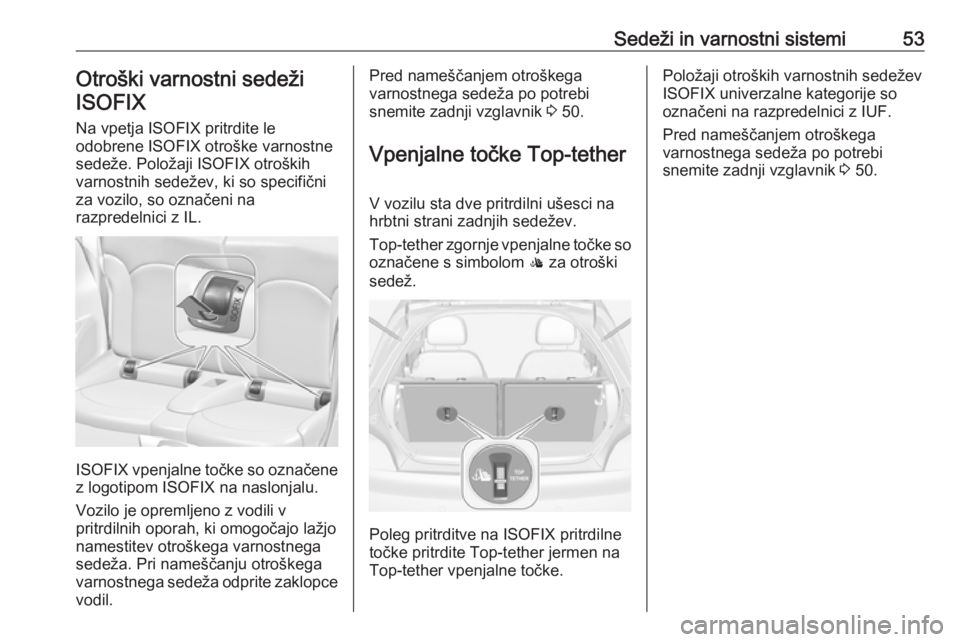

Sedeži in varnostni sistemi53Otroški varnostni sedežiISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže. Položaji ISOFIX otroških
varnostnih sedežev, ki so specifični
za vozilo, so označeni na
razpredelnici z IL.
ISOFIX vpenjalne točke so označene
z logotipom ISOFIX na naslonjalu.
Vozilo je opremljeno z vodili v
pritrdilnih oporah, ki omogočajo lažjo
namestitev otroškega varnostnega
sedeža. Pri nameščanju otroškega
varnostnega sedeža odprite zaklopce vodil.
Pred nameščanjem otroškega
varnostnega sedeža po potrebi
snemite zadnji vzglavnik 3 50.
Vpenjalne točke Top-tether
V vozilu sta dve pritrdilni ušesci na
hrbtni strani zadnjih sedežev.
Top-tether zgornje vpenjalne točke so
označene s simbolom : za otroški
sedež.
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-tether jermen na
Top-tether vpenjalne točke.
Položaji otroških varnostnih sedežev ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.
Pred nameščanjem otroškega
varnostnega sedeža po potrebi
snemite zadnji vzglavnik 3 50.

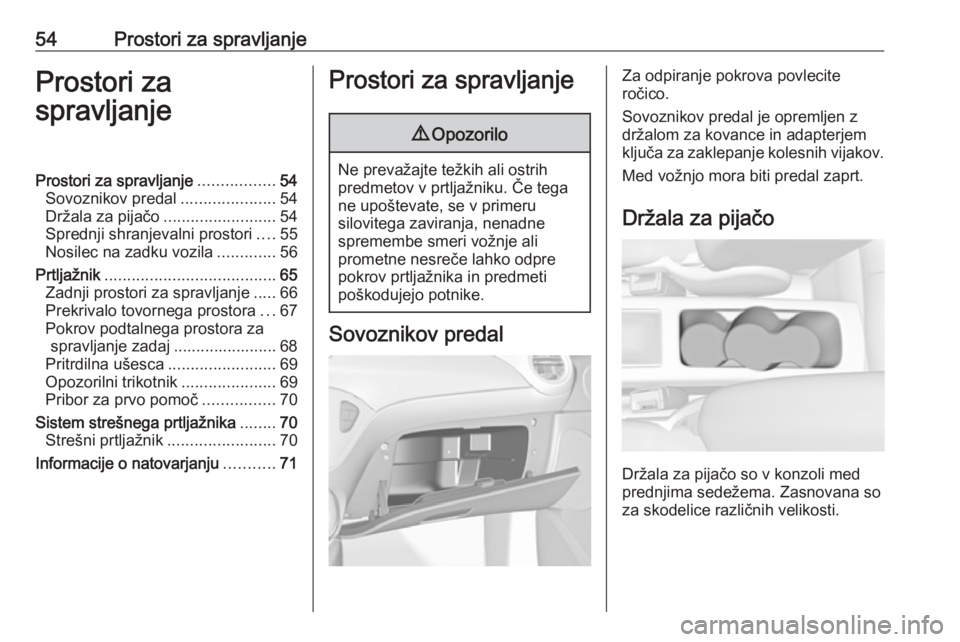

54Prostori za spravljanjeProstori za
spravljanjeProstori za spravljanje .................54
Sovoznikov predal .....................54
Držala za pijačo .........................54
Sprednji shranjevalni prostori ....55
Nosilec na zadku vozila .............56
Prtljažnik ...................................... 65
Zadnji prostori za spravljanje .....66
Prekrivalo tovornega prostora ...67
Pokrov podtalnega prostora za spravljanje zadaj ....................... 68
Pritrdilna ušesca ........................69
Opozorilni trikotnik .....................69
Pribor za prvo pomoč ................70
Sistem strešnega prtljažnika ........70
Strešni prtljažnik ........................70
Informacije o natovarjanju ...........71Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Sovoznikov predal
Za odpiranje pokrova povlecite
ročico.
Sovoznikov predal je opremljen z držalom za kovance in adapterjem
ključa za zaklepanje kolesnih vijakov.
Med vožnjo mora biti predal zaprt.
Držala za pijačo
Držala za pijačo so v konzoli med
prednjima sedežema. Zasnovana so
za skodelice različnih velikosti.

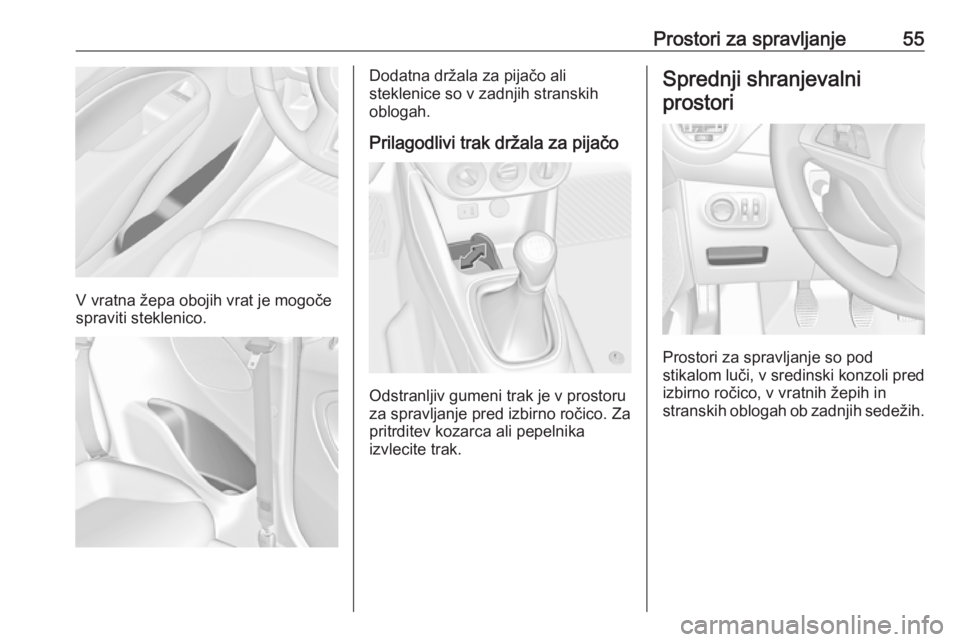

Prostori za spravljanje55
V vratna žepa obojih vrat je mogoče
spraviti steklenico.
Dodatna držala za pijačo ali
steklenice so v zadnjih stranskih
oblogah.
Prilagodlivi trak držala za pijačo
Odstranljiv gumeni trak je v prostoru
za spravljanje pred izbirno ročico. Za
pritrditev kozarca ali pepelnika
izvlecite trak.
Sprednji shranjevalni
prostori
Prostori za spravljanje so pod
stikalom luči, v sredinski konzoli pred
izbirno ročico, v vratnih žepih in
stranskih oblogah ob zadnjih sedežih.

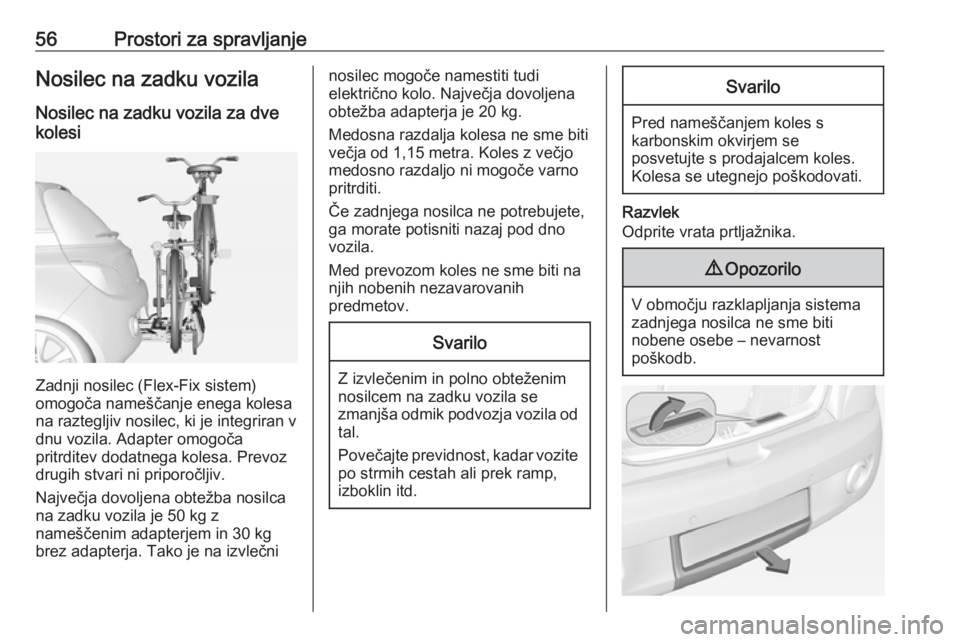

56Prostori za spravljanjeNosilec na zadku vozila
Nosilec na zadku vozila za dve
kolesi
Zadnji nosilec (Flex-Fix sistem)
omogoča nameščanje enega kolesa na raztegljiv nosilec, ki je integriran v
dnu vozila. Adapter omogoča
pritrditev dodatnega kolesa. Prevoz
drugih stvari ni priporočljiv.
Največja dovoljena obtežba nosilca
na zadku vozila je 50 kg z
nameščenim adapterjem in 30 kg brez adapterja. Tako je na izvlečni
nosilec mogoče namestiti tudi
električno kolo. Največja dovoljena
obtežba adapterja je 20 kg.
Medosna razdalja kolesa ne sme biti večja od 1,15 metra. Koles z večjo
medosno razdaljo ni mogoče varno
pritrditi.
Če zadnjega nosilca ne potrebujete,
ga morate potisniti nazaj pod dno
vozila.
Med prevozom koles ne sme biti na njih nobenih nezavarovanih
predmetov.Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik podvozja vozila od tal.
Povečajte previdnost, kadar vozite
po strmih cestah ali prek ramp,
izboklin itd.
Svarilo
Pred nameščanjem koles s karbonskim okvirjem se
posvetujte s prodajalcem koles.
Kolesa se utegnejo poškodovati.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.

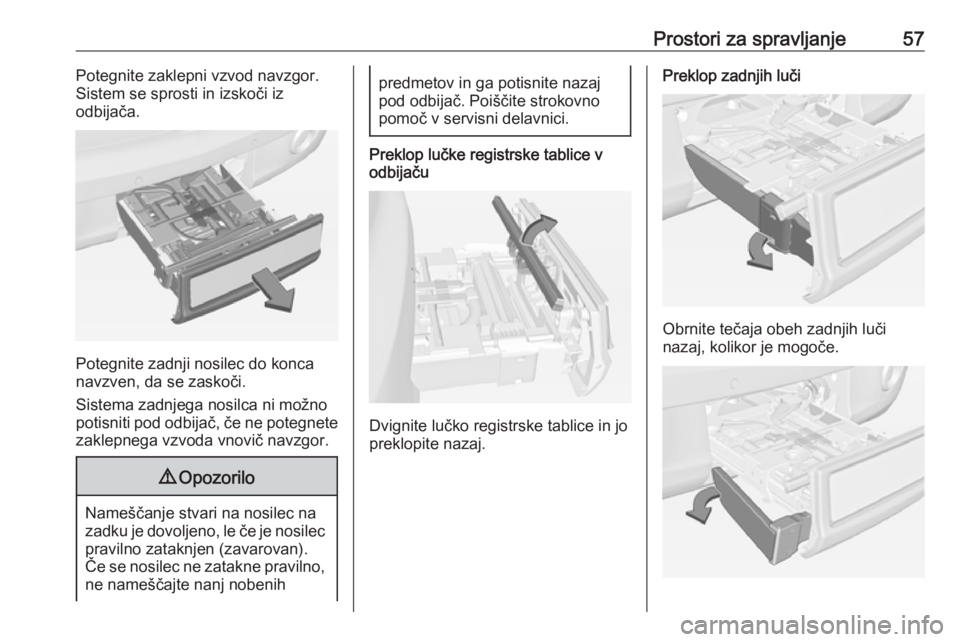

Prostori za spravljanje57Potegnite zaklepni vzvod navzgor.
Sistem se sprosti in izskoči iz
odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.
9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno, ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.
Preklop lučke registrske tablice v
odbijaču
Dvignite lučko registrske tablice in jo
preklopite nazaj.
Preklop zadnjih luči
Obrnite tečaja obeh zadnjih luči
nazaj, kolikor je mogoče.

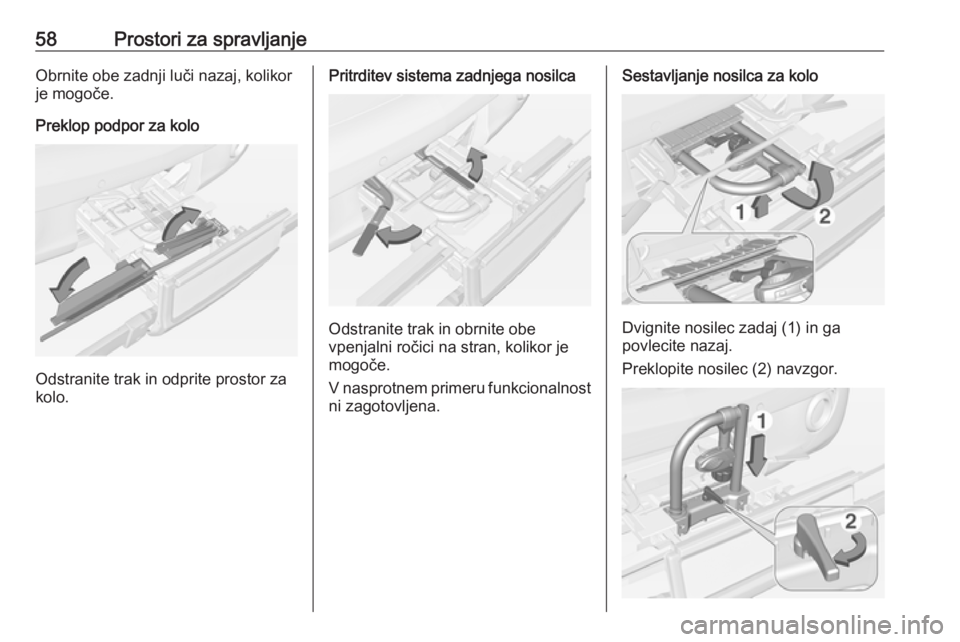

58Prostori za spravljanjeObrnite obe zadnji luči nazaj, kolikor
je mogoče.
Preklop podpor za kolo
Odstranite trak in odprite prostor za
kolo.
Pritrditev sistema zadnjega nosilca
Odstranite trak in obrnite obe
vpenjalni ročici na stran, kolikor je
mogoče.
V nasprotnem primeru funkcionalnost
ni zagotovljena.
Sestavljanje nosilca za kolo
Dvignite nosilec zadaj (1) in ga
povlecite nazaj.
Preklopite nosilec (2) navzgor.
