Nega vozila1999Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako imate izduvan pneumatik:
Aktivirati parkirnu kočnicu i izabrati prvi stepen prenosa.
Komplet za popravku pneumatika se
nalazi u kutiji za alat ispod pokrivača
poda u prtljažnom prostoru.
Kod verzija sa zadnjim sistemom nosača ili motorom na tečni gas,
komplet za popravku pneumatika se
nalazi u koferu i fiksiran je trakom na
levoj strani zida prtljažnog prostora.
Kod verzija sa kasetom za odlaganje
u prtljažnom prostoru, kofer sa
kompletom za popravku pneumatika
nalazi se u odeljku kasete 3 67.
Na verzijama sa subwoofer
zvučnikom, komplet za popravku
pneumatika se nalazi u kutiji ispod
pokrivača poda u prtljažnom prostoru.
Da bi komplet za popravku
pneumatika mogao da se koristi, prvo treba ukloniti pokrivač poda: sklopiti
zadnji deo unapred i izvući pokrivač
unazad 3 69.

200Nega vozila

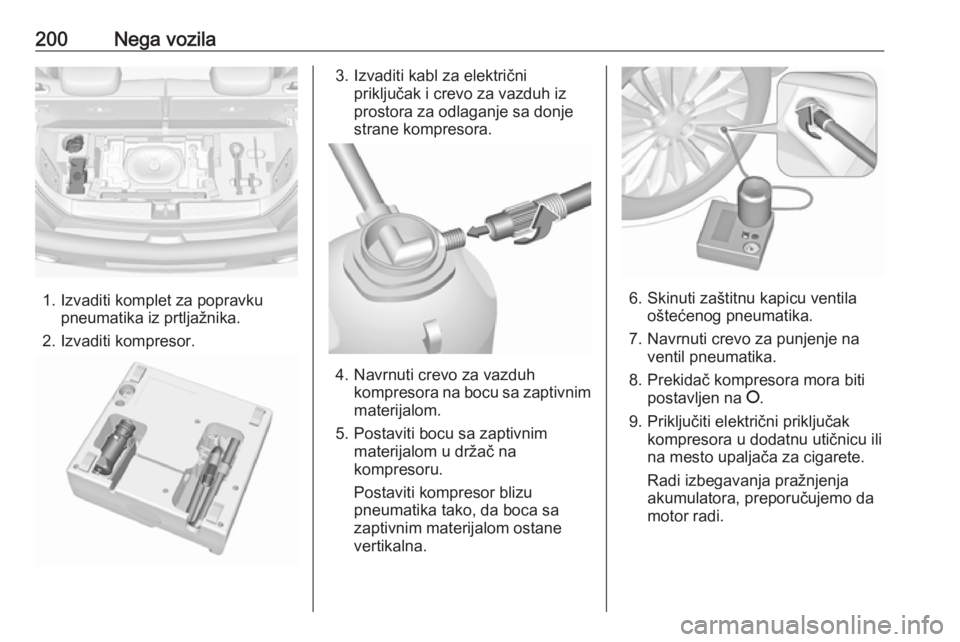

1. Izvaditi komplet za popravkupneumatika iz prtljažnika.
2. Izvaditi kompresor.
3. Izvaditi kabl za električni priključak i crevo za vazduh iz
prostora za odlaganje sa donje
strane kompresora.
4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Navrnuti crevo za punjenje na ventil pneumatika.
8. Prekidač kompresora mora biti postavljen na J.
9. Priključiti električni priključak kompresora u dodatnu utičnicu ili
na mesto upaljača za cigarete.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.

Nega vozila201

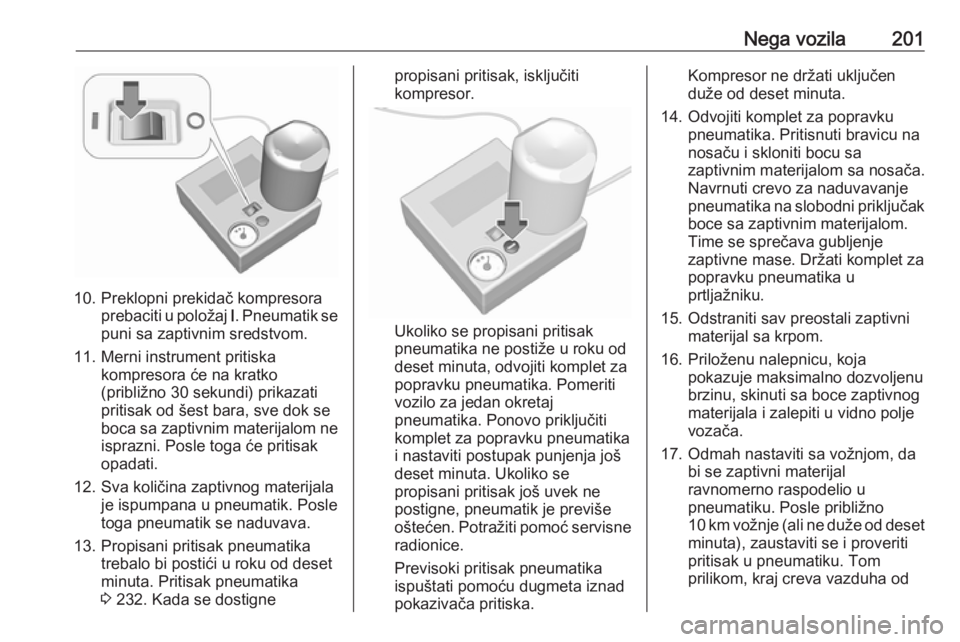

10. Preklopni prekidač kompresoraprebaciti u položaj I. Pneumatik se
puni sa zaptivnim sredstvom.
11. Merni instrument pritiska kompresora će na kratko
(približno 30 sekundi) prikazati
pritisak od šest bara, sve dok se
boca sa zaptivnim materijalom ne isprazni. Posle toga će pritisak
opadati.
12. Sva količina zaptivnog materijala je ispumpana u pneumatik. Posle
toga pneumatik se naduvava.
13. Propisani pritisak pneumatika trebalo bi postići u roku od deset
minuta. Pritisak pneumatika
3 232. Kada se dostigne
propisani pritisak, isključiti
kompresor.
Ukoliko se propisani pritisak
pneumatika ne postiže u roku od
deset minuta, odvojiti komplet za
popravku pneumatika. Pomeriti
vozilo za jedan okretaj
pneumatika. Ponovo priključiti
komplet za popravku pneumatika
i nastaviti postupak punjenja još
deset minuta. Ukoliko se
propisani pritisak još uvek ne
postigne, pneumatik je previše
oštećen. Potražiti pomoć servisne
radionice.
Previsoki pritisak pneumatika
ispuštati pomoću dugmeta iznad
pokazivača pritiska.
Kompresor ne držati uključen
duže od deset minuta.
14. Odvojiti komplet za popravku pneumatika. Pritisnuti bravicu nanosaču i skloniti bocu sa
zaptivnim materijalom sa nosača.
Navrnuti crevo za naduvavanje
pneumatika na slobodni priključak boce sa zaptivnim materijalom.
Time se sprečava gubljenje
zaptivne mase. Držati komplet za
popravku pneumatika u
prtljažniku.
15. Odstraniti sav preostali zaptivni materijal sa krpom.
16. Priloženu nalepnicu, koja pokazuje maksimalno dozvoljenu
brzinu, skinuti sa boce zaptivnog
materijala i zalepiti u vidno polje
vozača.
17. Odmah nastaviti sa vožnjom, da bi se zaptivni materijal
ravnomerno raspodelio u
pneumatiku. Posle približno
10 km vožnje (ali ne duže od deset
minuta), zaustaviti se i proveriti
pritisak u pneumatiku. Tom
prilikom, kraj creva vazduha od

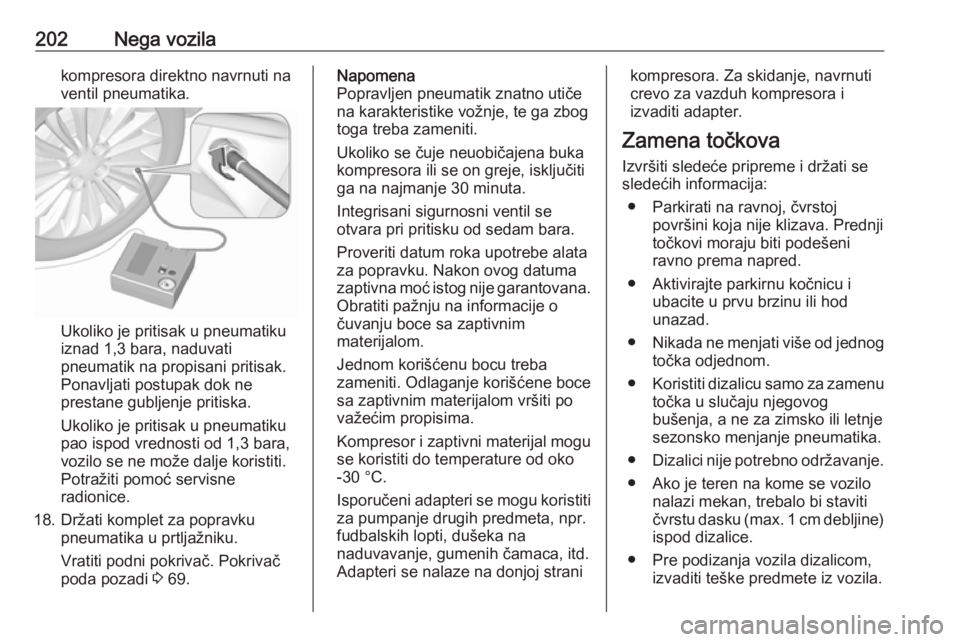

202Nega vozilakompresora direktno navrnuti na
ventil pneumatika.
Ukoliko je pritisak u pneumatiku
iznad 1,3 bara, naduvati
pneumatik na propisani pritisak.
Ponavljati postupak dok ne
prestane gubljenje pritiska.
Ukoliko je pritisak u pneumatiku
pao ispod vrednosti od 1,3 bara,
vozilo se ne može dalje koristiti.
Potražiti pomoć servisne
radionice.
18. Držati komplet za popravku pneumatika u prtljažniku.
Vratiti podni pokrivač. Pokrivač
poda pozadi 3 69.
Napomena
Popravljen pneumatik znatno utiče
na karakteristike vožnje, te ga zbog
toga treba zameniti.
Ukoliko se čuje neuobičajena buka
kompresora ili se on greje, isključiti
ga na najmanje 30 minuta.
Integrisani sigurnosni ventil se
otvara pri pritisku od sedam bara.
Proveriti datum roka upotrebe alata
za popravku. Nakon ovog datuma
zaptivna moć istog nije garantovana.
Obratiti pažnju na informacije o
čuvanju boce sa zaptivnim
materijalom.
Jednom korišćenu bocu treba
zameniti. Odlaganje korišćene boce
sa zaptivnim materijalom vršiti po
važećim propisima.
Kompresor i zaptivni materijal mogu
se koristiti do temperature od oko
-30 °C.
Isporučeni adapteri se mogu koristiti za pumpanje drugih predmeta, npr.
fudbalskih lopti, dušeka na
naduvavanje, gumenih čamaca, itd.
Adapteri se nalaze na donjoj stranikompresora. Za skidanje, navrnuti
crevo za vazduh kompresora i
izvaditi adapter.
Zamena točkova
Izvršiti sledeće pripreme i držati se
sledećih informacija:
● Parkirati na ravnoj, čvrstoj površini koja nije klizava. Prednjitočkovi moraju biti podešeni
ravno prema napred.
● Aktivirajte parkirnu kočnicu i ubacite u prvu brzinu ili hod
unazad.
● Nikada ne menjati više od jednog
točka odjednom.
● Koristiti dizalicu samo za zamenu
točka u slučaju njegovog
bušenja, a ne za zimsko ili letnje
sezonsko menjanje pneumatika.
● Dizalici nije potrebno održavanje.
● Ako je teren na kome se vozilo nalazi mekan, trebalo bi staviti
čvrstu dasku (max. 1 cm debljine) ispod dizalice.
● Pre podizanja vozila dizalicom, izvaditi teške predmete iz vozila.

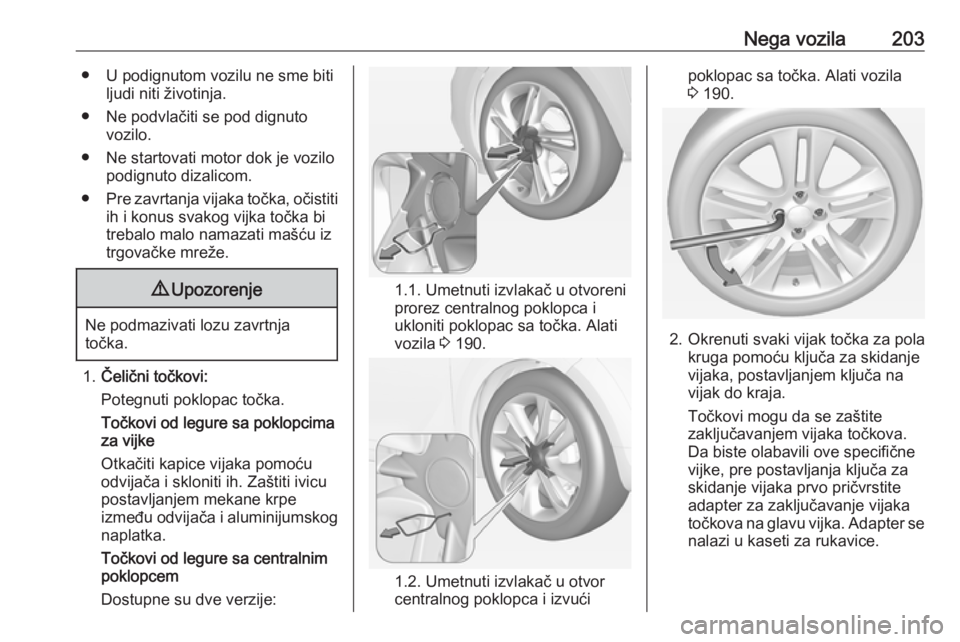

Nega vozila203● U podignutom vozilu ne sme bitiljudi niti životinja.
● Ne podvlačiti se pod dignuto vozilo.
● Ne startovati motor dok je vozilo podignuto dizalicom.
● Pre zavrtanja vijaka točka, očistiti
ih i konus svakog vijka točka bi
trebalo malo namazati mašću iz
trgovačke mreže.9 Upozorenje
Ne podmazivati lozu zavrtnja
točka.
1. Čelični točkovi:
Potegnuti poklopac točka.
Točkovi od legure sa poklopcima
za vijke
Otkačiti kapice vijaka pomoću
odvijača i skloniti ih. Zaštiti ivicu
postavljanjem mekane krpe
između odvijača i aluminijumskog naplatka.
Točkovi od legure sa centralnim
poklopcem
Dostupne su dve verzije:
1.1. Umetnuti izvlakač u otvoreni
prorez centralnog poklopca i
ukloniti poklopac sa točka. Alati
vozila 3 190.
1.2. Umetnuti izvlakač u otvor
centralnog poklopca i izvući
poklopac sa točka. Alati vozila
3 190.
2. Okrenuti svaki vijak točka za pola
kruga pomoću ključa za skidanje
vijaka, postavljanjem ključa na
vijak do kraja.
Točkovi mogu da se zaštite
zaključavanjem vijaka točkova.
Da biste olabavili ove specifične
vijke, pre postavljanja ključa za
skidanje vijaka prvo pričvrstite
adapter za zaključavanje vijaka
točkova na glavu vijka. Adapter se
nalazi u kaseti za rukavice.

204Nega vozila

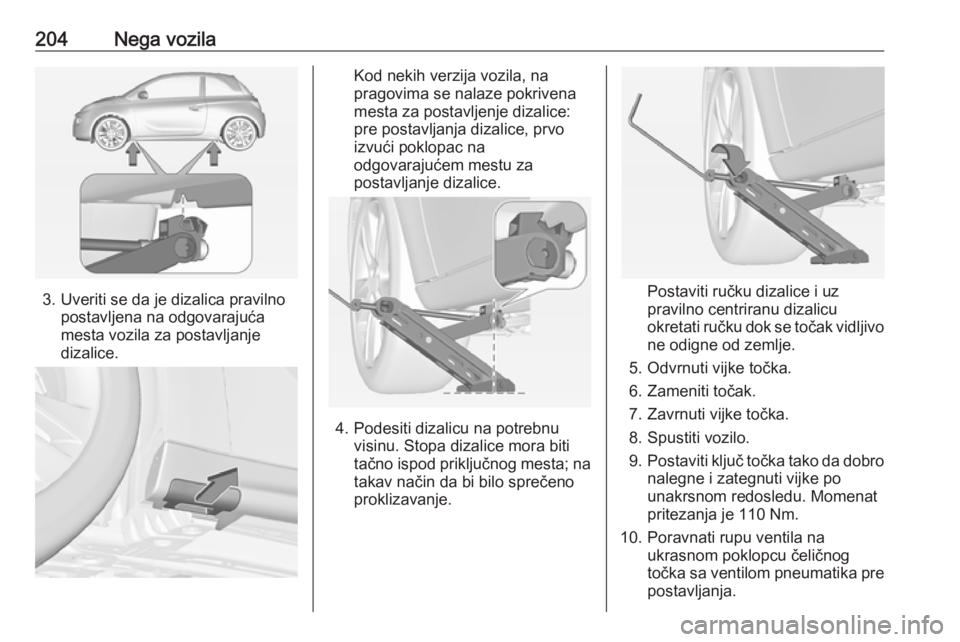

3. Uveriti se da je dizalica pravilnopostavljena na odgovarajuća
mesta vozila za postavljanje
dizalice.
Kod nekih verzija vozila, na
pragovima se nalaze pokrivena
mesta za postavljenje dizalice:
pre postavljanja dizalice, prvo
izvući poklopac na
odgovarajućem mestu za
postavljanje dizalice.
4. Podesiti dizalicu na potrebnu visinu. Stopa dizalice mora biti
tačno ispod priključnog mesta; na
takav način da bi bilo sprečeno
proklizavanje.
Postaviti ručku dizalice i uz
pravilno centriranu dizalicu
okretati ručku dok se točak vidljivo ne odigne od zemlje.
5. Odvrnuti vijke točka.
6. Zameniti točak.
7. Zavrnuti vijke točka.
8. Spustiti vozilo.
9. Postaviti ključ točka tako da dobro
nalegne i zategnuti vijke po
unakrsnom redosledu. Momenat
pritezanja je 110 Nm.
10. Poravnati rupu ventila na ukrasnom poklopcu čeličnog
točka sa ventilom pneumatika pre
postavljanja.

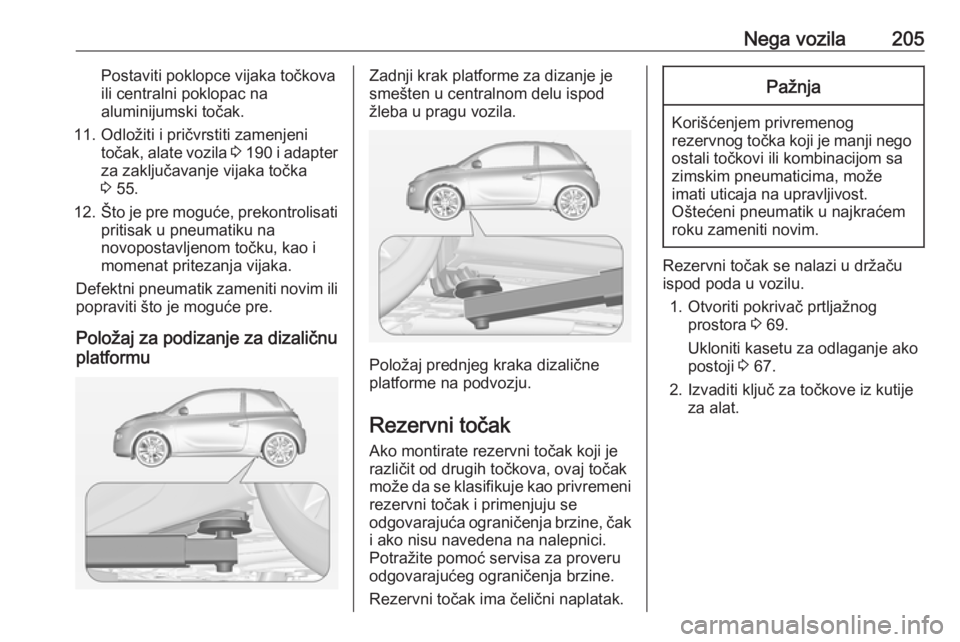

Nega vozila205Postaviti poklopce vijaka točkova
ili centralni poklopac na
aluminijumski točak.
11. Odložiti i pričvrstiti zamenjeni točak, alate vozila 3 190 i adapter
za zaključavanje vijaka točka
3 55.
12. Što je pre moguće, prekontrolisati
pritisak u pneumatiku na
novopostavljenom točku, kao i
momenat pritezanja vijaka.
Defektni pneumatik zameniti novim ili
popraviti što je moguće pre.
Položaj za podizanje za dizaličnu
platformuZadnji krak platforme za dizanje je
smešten u centralnom delu ispod žleba u pragu vozila.
Položaj prednjeg kraka dizalične
platforme na podvozju.
Rezervni točak Ako montirate rezervni točak koji je
različit od drugih točkova, ovaj točak
može da se klasifikuje kao privremeni
rezervni točak i primenjuju se
odgovarajuća ograničenja brzine, čak
i ako nisu navedena na nalepnici.
Potražite pomoć servisa za proveru odgovarajućeg ograničenja brzine.
Rezervni točak ima čelični naplatak.
Pažnja
Korišćenjem privremenog
rezervnog točka koji je manji nego
ostali točkovi ili kombinacijom sa
zimskim pneumaticima, može
imati uticaja na upravljivost.
Oštećeni pneumatik u najkraćem
roku zameniti novim.
Rezervni točak se nalazi u držaču
ispod poda u vozilu.
1. Otvoriti pokrivač prtljažnog prostora 3 69.
Ukloniti kasetu za odlaganje ako
postoji 3 67.
2. Izvaditi ključ za točkove iz kutije za alat.

206Nega vozila
3. Postaviti ključ za točkove našestougaoni vijak pored kutije za
alat i okretati ga ulevo sve dok
otpor ne bude primetan.
4. Malo podići držač rezervnog točka rukom i otkačiti kopču.
5. Spustiti držač rezervnog točka.
6. Malo podići držač rezervnog točka rukom i otkačiti sigurnosnu
sajlu.
7. Spustiti nosač skroz dole i izvaditi
rezervni točak.
8. Zameniti točak 3 202.
Oštećeni točak mora da bude
fiksiran u prtljažnom prostoru
(videti dole).
9. Podići prazan držač rezervnog točka i zakačiti sigurnosnu sajlu.
10. Dodatno podići držač rezervnog točka i aktivirati kopču. Otvorena
strana kopče držača mora da
gleda u pravcu vožnje.
11. Zatvoriti prazan držač rezervnog točka okrećući udesno
šestougaoni vijak ključem za
točkove.

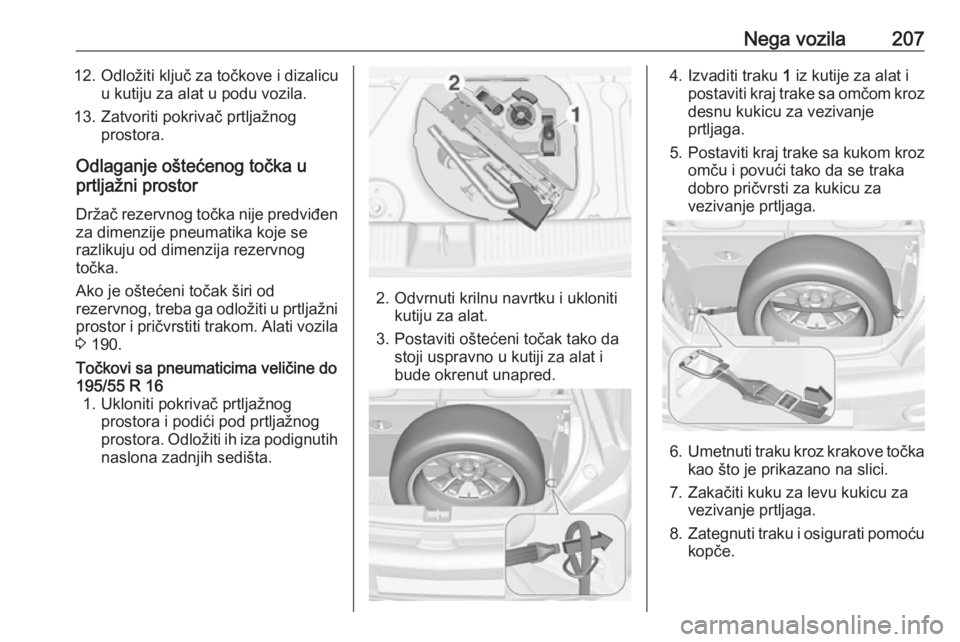

Nega vozila20712. Odložiti ključ za točkove i dizalicuu kutiju za alat u podu vozila.
13. Zatvoriti pokrivač prtljažnog prostora.
Odlaganje oštećenog točka u
prtljažni prostor
Držač rezervnog točka nije predviđen
za dimenzije pneumatika koje se
razlikuju od dimenzija rezervnog
točka.
Ako je oštećeni točak širi od
rezervnog, treba ga odložiti u prtljažni prostor i pričvrstiti trakom. Alati vozila3 190.Točkovi sa pneumaticima veličine do
195/55 R 16 1. Ukloniti pokrivač prtljažnog prostora i podići pod prtljažnog
prostora. Odložiti ih iza podignutih naslona zadnjih sedišta.
2. Odvrnuti krilnu navrtku i ukloniti kutiju za alat.
3. Postaviti oštećeni točak tako da stoji uspravno u kutiji za alat i
bude okrenut unapred.
4. Izvaditi traku 1 iz kutije za alat i
postaviti kraj trake sa omčom kroz
desnu kukicu za vezivanje
prtljaga.
5. Postaviti kraj trake sa kukom kroz
omču i povući tako da se traka
dobro pričvrsti za kukicu za
vezivanje prtljaga.
6. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
7. Zakačiti kuku za levu kukicu za vezivanje prtljaga.
8. Zategnuti traku i osigurati pomoću
kopče.

208Nega vozila

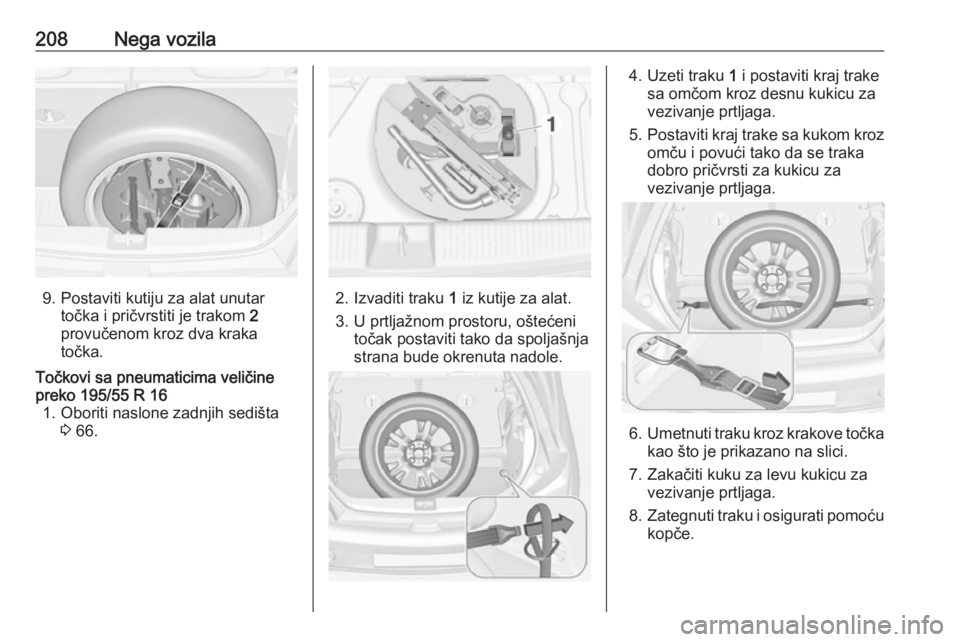

9. Postaviti kutiju za alat unutartočka i pričvrstiti je trakom 2
provučenom kroz dva kraka točka.
Točkovi sa pneumaticima veličine
preko 195/55 R 16 1. Oboriti naslone zadnjih sedišta 3 66.
2. Izvaditi traku 1 iz kutije za alat.
3. U prtljažnom prostoru, oštećeni točak postaviti tako da spoljašnja
strana bude okrenuta nadole.
4. Uzeti traku 1 i postaviti kraj trake
sa omčom kroz desnu kukicu za
vezivanje prtljaga.
5. Postaviti kraj trake sa kukom kroz
omču i povući tako da se traka
dobro pričvrsti za kukicu za
vezivanje prtljaga.
6. Umetnuti traku kroz krakove točka
kao što je prikazano na slici.
7. Zakačiti kuku za levu kukicu za vezivanje prtljaga.
8. Zategnuti traku i osigurati pomoću
kopče.
