OPEL ADAM 2016.5 Посібник з експлуатації (in Ukrainian)

Зберігання69Розбирання багажника для
велосипедів
Натисніть кнопку (1) і зніміть
верхню частину багажника (2).
Натисніть кнопку (1) і знову
встановіть багажник на місце (2).
Розташуйте кріпильний хомут, як
показано на ілюстрації.
Поверніть рукоятку (1) убік для
розблокування; підніміть багажник
(2).
Складіть велобагажник назад,
потім посуньте вперед до упору (1).
Натисніть на задню частину
велобагажника (2).
Закрийте заглиблення для коліс
Закрийте заглиблення для коліс. Закріпіть ремінець.

70Зберігання
Обережно зберігайте ремінці
фіксаторів.
Розблокування задньої системи
кріплення велобагажника
Поверніть обидва хомути
фіксаторів всередину до упору.
Закріпіть ремінець.
Складіть задні габаритні ліхтарі
Спочатку поверніть задні ліхтарі (1) вперед до упору.
Потім поверніть петлі (2) вперед до
упору.
Складіть світильник державного
номерного знака
Складіть світильник державного
номерного знака вперед.
Повернення задньої системи
кріплення у вихідне положення
Обережно
Стежте, щоб усі складані деталі
- наприклад, заглибини для
коліс та кріпильні хомути - були розташовані належним чином.

Зберігання71Інакше задня система кріплення
може бути пошкоджена при
намаганні скласти її.
Посуньте важіль відпускання вгору
та утримайте його в такому
положенні. Злегка підніміть
систему і штовхніть її в бампер,
доки вона не закріпиться.
Після цього важіль відпускання має повернутися у вихідне положення.
9 Попередження
Якщо систему не вдається
встановити належним чином,
зверніться по допомогу до
майстерні.
Багажне відділення
Спинки задніх сидінь розділені на
дві частини. Обидві частини можна скласти окремо.
Подовження багажного
відділення
За потреби зніміть кришку
багажника.
Натисніть фіксатори і натисніть на
підголівник вниз.
Вставте пластину паска безпеки в
боковий тримач, щоб захистити
пасок від пошкодження.

72Зберігання
Потягніть одну чи обидві спинки за
петлі та опустіть їх на подушки
сидіння.
Щоб розкласти спинки, підніміть їх
у вертикальне положення до звуку
фіксації.
Якщо спинки закріплені правильно,
червоних позначок на обох петлях
для розблокування не буде видно.
9 Попередження
При складанні пересвідчіться в
тому, що спинки надійно
зафіксовані, перед тим, як
зрушити з місця. Невиконання
цієї інструкції може призвести до травмування та пошкодженнябагажу чи автомобіля у випадку
сильного гальмування чи
зіткнення.
Гачок для сумок
Також на стінці багажного
відділення праворуч розташований
гачок, на який можна повісити
сумки. Максимальне
навантаження: 5 кг.
Зберігання в багажному
відділенні
Коробка для зберігання речей
У багажнику міститься коробка для
зберігання речей з кришкою.
Кришку можна замкнути,
повернувши ручку замка. Під час
руху автомобіля вона має бути
замкнута.
Якщо кришку потрібно відкрити,
відімкніть її, а потім підніміть.
Щоб зняти кришку, відкрийте її, а
поітім зсуньте вліво.
Коробка ділиться на відділення за
допомогою перегородки.
Кришка коробки для зберігання
речей витримує навантаження до
20 кг.
Зняття
Щоб дістатися до обладнання для
екстреного ремонту чи замінити
лампи в задніх ліхтарях, потрібно
вийняти коробку для зберігання
речей:
● Посуньте кришку багажного відділення 3 73.

Зберігання73● Опустіть спинки задніх сидінь3 71.
● Відкрийте коробку для зберігання.
●Поверніть стопорні гачки з обох
боків назад, а потім опустіть
донизу кріпильні вушка у
заглибленнях.
● Підніміть коробку і поставте її на складені спинки сидінь.
● Вийміть коробку з багажника.
Встановлення ● Поставте коробку для зберігання речей на складені
спинки сидінь.
● Опустіть коробку в багажник.
● Відкрийте коробку для зберігання.
● Підніміть кріпильні вушка з обох боків і поверніть гачки
вперед, щоб закріпити коробку
на вушках.
● Підніміть спинки задніх сидінь і встановіть кришку багажника.
● Валізку з комплектом для ремонту шин покладіть у
відділенні коробки для
зберігання речей.
● Закрийте та зафіксуйте кришку.
Кришка багажного відділення
Забороняється класти будь-які
предмети на кришку.Відкривання
Підніміть покриття з заднього кінця.
Воно фіксується майже у
вертикальному положенні. Можна
відкрити його далі. Щоб закрити
кришку, опустіть її нижче місця
фіксації.

74ЗберіганняЗнімання
Потягніть кришку вгору, тримаючи
її знизу з лівого та правого боків, а
потім вийміть її.
Кріплення
Зафіксуйте покриття, штовхнувши
його у напрямні з обох боків.
Знімна кришка полика для
розміщення багажу взадній частині автомобіля
Задня кришка підлоги
Щоб дістатися до обладнання для
екстреного ремонту, підніміть
задню частину кришки підлоги.
Інструменти 3 207.
Кришка сабвуфера Підніміть задню частину підлоги,
щоб дістатися знаку аварійної
зупинки.
Закриваючи полик, обов'язково
закріпіть його "липучкою".
Зняття
Щоб дістатися до обладнання для
екстреного ремонту, а також щоб
замінити лампи в задніх ліхтарях,
потрібно підняти кришку підлоги:
● Підніміть і складіть задню частину вперед.
● Відтягніть кришку назад, при цьому вона злегка підніметься
на напрямній.
● Від’єднайте покриття підлоги від багажника.

Зберігання75
Щоб отримати доступ до
відповідного покриття багажника,
наприклад, для заміни ламп,
складіть задню праву спинку і
витягніть скриньку з
інструментами, що розташована
поруч із сабвуфером.
Заміна лампи 3 197.
Встановлення ● Установіть скриньку з інструментами, якщо ви її
виймали.
● Покладіть на місце покриття підлоги багажника.● Повільно посуньте полик вперед так, щоб напрямні
болти ввійшли в кріплення
багажного відділення, а потім
відпустіть полик, щоб він став
на місце.
● Закрийте полик, відкинувши передню частину назад, і
закріпіть його "липучкою".
● Підніміть спинки задніх сидінь.
Загальна порада9 Попередження
З міркувань безпеки слід
зберігати всі деталі на своїх
місцях у багажному відділенні.
Під час руху полик багажного
відділення має бути закритим, а
спинки задніх сидінь – підняті (за можливості).
Інакше під час різкого
гальмування, крутого повороту
чи аварії ці предмети може
розкидати по салону, і люди
отримають травми.

76ЗберіганняОтвори для кріплення
Отвори призначено для кріплення
предметів за допомогою пасків або
сітки для багажу, щоб запобігти їх
ковзанню.
Знак аварійної зупинки
Знак аварійної зупинки
закріплюється еластичними
пасочками у багажнику під заднім
ліхтарем.
Якщо автомобіль обладнано
коробкою для зберігання речей,
розміщеною в багажнику, для
доступу до знака аварійної зупинки вийміть її 3 72.
Версія із сабвуфером
Підніміть задню частину кришки
підлоги. Потягніть за рукоятку, щоб
витягнути знак аварійної зупинки.
Кришка відділення для зберігання у
задній частині підлоги 3 74.

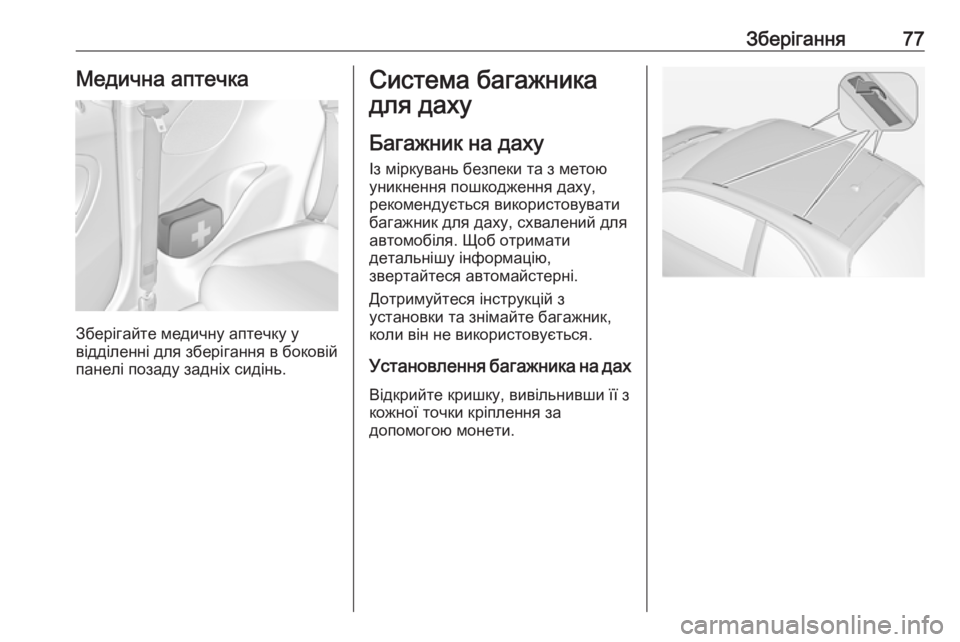

Зберігання77Медична аптечка
Зберігайте медичну аптечку у
відділенні для зберігання в боковій
панелі позаду задніх сидінь.
Система багажника
для даху
Багажник на даху
Із міркувань безпеки та з метою
уникнення пошкодження даху,
рекомендується використовувати
багажник для даху, схвалений для
автомобіля. Щоб отримати
детальнішу інформацію,
звертайтеся автомайстерні.
Дотримуйтеся інструкцій з
установки та знімайте багажник,
коли він не використовується.
Установлення багажника на дахВідкрийте кришку, вивільнивши її з
кожної точки кріплення за
допомогою монети.

78ЗберіганняІнформація про
завантаження
● Важкі предмети в багажному відділенні потрібно
розташовувати ближче до
спинок сидінь. Переконайтеся,
що спинки надійно зафіксовані.
Якщо ви розташовуєте
предмети один на одному, то важчі предмети мають бути
знизу.
● Зафіксуйте предмети за допомогою пасків,
протягнувши їх через отвори
для кріплення 3 76.
● Також на стінці багажного
відділення праворуч
розташований гачок, на який
можна повісити сумки.
Максимальне навантаження:
5 кг.
● Зафіксуйте предмети в багажному відділенні, щоб
запобігти їх ковзанню.
● Під час транспортування предметів у багажному
відділенні спинки задніх сидінь
не повинні бути нахилені
вперед.
● Вантаж не повинен виступати над верхнім краєм спинок.
● Забороняється класти будь-які предмети на кришку багажного
відділення чи панель приладів, а також закривати датчик на
верхній частині панелі
приладів.
● Багаж не має перешкоджати роботі педалей, стоянкового
гальма та важеля селектора
або обмежувати свободу рухів
водія. Не розміщуйте в салоні
незафіксовані предмети.● Забороняється їздити з відчиненим багажним
відділенням.9 Попередження
Завжди слід перевіряти, чи
надійно складено багаж в
автомобілі. Якщо речі ненадійно закріплені в салоні, вони можуть
зірватися з місця і призвести до
отримання травми або ж
пошкодити інші речі чи
автомобіль.
● Вантажопідйомність – це різниця між допустимою
повною масою автомобіля
(див. маркувальну табличку
3 243) та спорядженою
масою EC.
Щоб розрахувати
вантажопідйомність, уведіть дані для свого автомобіля втаблицю мас на початку цього
посібника.
Споряджена маса відповідно
за стандартів ЄС включає масу водія (68 кг), масу вантажу
(7 кг) та масу всіх рідин (за
