Sitze, Rückhaltesysteme49Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

50Sitze, RückhaltesystemeBefestigungsplätze des KindersicherheitssystemsZulässige Möglichkeiten der Befestigung eines Kindersicherheitssystems
Gewichts- bzw. Altersklasse
Auf dem Beifahrersitz
Auf den Rücksitzen
aktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kg
oder ca. 10 MonateXU 1U*Gruppe 0+: bis zu 13 kg
oder ca. 2 JahreXU 1U*Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXU 1U2
*Gruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreU**XU*Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreU**XU*

Sitze, Rückhaltesysteme511:Wenn ein Kindersicherheitssystem mit einem Dreipunkt-Sicherheitsgurt gesichert wird, die Sitzlehne in die aufrechte
Position bringen, um sicherzustellen, dass der Sicherheitsgurt an der Gurtschlossseite fest anliegt. Die Sitzhöhen‐ verstellung in die höchste Position stellen.2:Bei Verwendung von Kindersicherheitssystemen dieser Gruppe die hintere Kopfstütze abnehmen 3 34*:Den betreffenden Vordersitz vor dem Kindersicherheitssystem in eine der vordersten Einstellungspositionen schieben**:Den Beifahrersitz ganz nach hinten schieben. Den Sitz ganz nach oben und die Kopfstütze ganz nach unten stellen.
Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der Sicher‐
heitsgurt vorn an der Verankerung verläuftU:Universaltauglich in Verbindung mit Dreipunkt-SicherheitsgurtX:Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig
Zulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicherheitssystems
GewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den RücksitzenGruppe 0: bis zu 10 kg
oder ca. 10 MonateEISO/R1XIL*Gruppe 0+: bis zu 13 kg
oder ca. 2 JahreEISO/R1XIL*DISO/R2XXCISO/R3XX

52Sitze, RückhaltesystemeGewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den RücksitzenGruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Gruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreXILGruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXILIL:Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen seinIUF:Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sindX:Kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen*:Den betreffenden Vordersitz vor dem Kindersicherheitssystem in eine der vordersten Einstellungspositionen schie‐
ben**:Bei Verwendung von Kindersicherheitssystemen dieser Klasse die entsprechende hintere Kopfstütze abnehmen 3 34

Sitze, Rückhaltesysteme53ISOFIX Größenklasse und SitzbeschaffenheitA - ISO/F3:Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐
klasse 9 bis 18 kgB - ISO/F2:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kgB1 - ISO/F2X:Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kgC - ISO/R3:Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Ge‐
wichtsklasse bis 18 kgD - ISO/R2:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
18 kgE - ISO/R1:Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis
13 kg

54Sitze, RückhaltesystemeISOFIX Kindersicherheits‐systeme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an
ISOFIX Befestigungsbügeln befesti‐
gen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
Die ISOFIX-Befestigungsbügel sind
durch ein ISOFIX-Logo auf der Sitz‐
lehne gekennzeichnet.
Das Fahrzeug ist mit Führungen in
den Rückenlehnen ausgestattet, um
den Einbau von Kindersicherheits‐
systemen zu erleichtern. Zur Mon‐
tage eines Kindersicherheitssystems
die Klappen über den Führungen öff‐
nen.
Vor dem Einbau des Kindersicher‐
heitssystems bei Bedarf die hinteren
Kopfstützen entfernen 3 50.
Top-Tether
Befestigungsösen
Auf der Hinterseite der Rücksitze gibt es zwei Befestigungsösen.
Top-Tether Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.Zusätzlich zur ISOFIX Befestigung
den Top-Tether Befestigungsgurt an
den Top-Tether Befestigungsösen
verankern.
Die Positionen für ISOFIX Kindersi‐ cherheitssysteme der universellenKategorie sind in der Tabelle mit IUF
gekennzeichnet.
Vor dem Einbau des Kindersicher‐ heitssystems bei Bedarf die hinteren
Kopfstützen entfernen 3 50.

Stauraum55StauraumAblagefächer................................ 55
Handschuhfach ......................... 55
Getränkehalter ........................... 55
Vorderes Ablagefach .................56
Heckträgersystem .....................57
Laderaum ..................................... 66
Hinteres Ablagefach ..................67
Laderaumabdeckung .................68
Bodenabdeckung ......................69
Verzurrösen ............................... 71
Warndreieck .............................. 71
Verbandstasche ........................72
Dachgepäckträger .......................72
Beladungshinweise ......................72Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Handschuhfach
Zum Öffnen der Handschuhfach‐
klappe am Griff ziehen.
Das Handschuhfach umfasst einen Münzenhalter und einen Adapter für
die Felgenschlösser.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Konsole zwischen den Vordersit‐
zen. Sie bieten Aufnahmen für ver‐
schiedene Behältergrößen.

56Stauraum

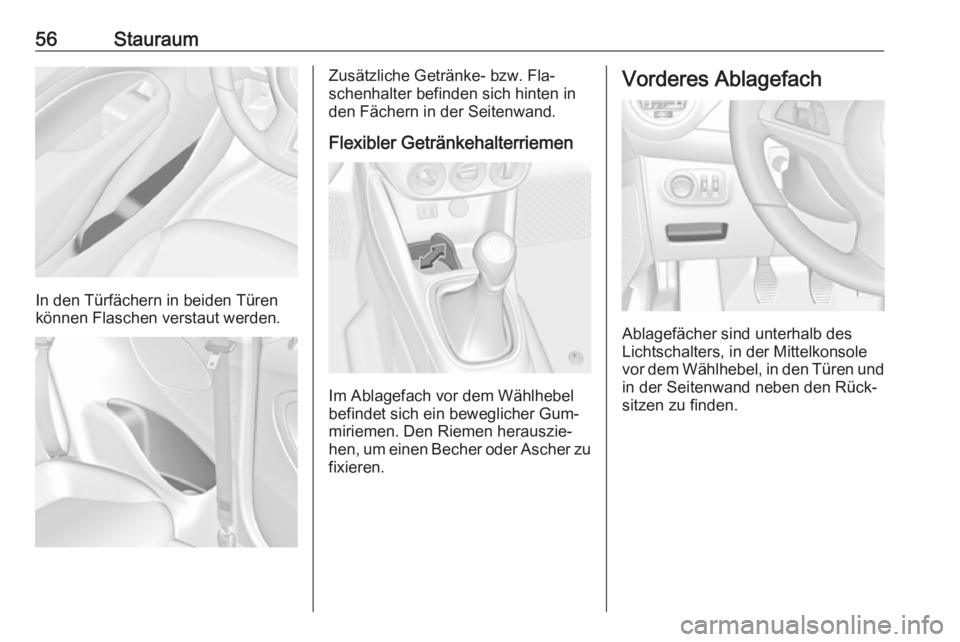

In den Türfächern in beiden Türen
können Flaschen verstaut werden.
Zusätzliche Getränke- bzw. Fla‐
schenhalter befinden sich hinten in
den Fächern in der Seitenwand.
Flexibler Getränkehalterriemen
Im Ablagefach vor dem Wählhebel
befindet sich ein beweglicher Gum‐
miriemen. Den Riemen herauszie‐
hen, um einen Becher oder Ascher zu fixieren.
Vorderes Ablagefach
Ablagefächer sind unterhalb des
Lichtschalters, in der Mittelkonsole
vor dem Wählhebel, in den Türen und
in der Seitenwand neben den Rück‐
sitzen zu finden.

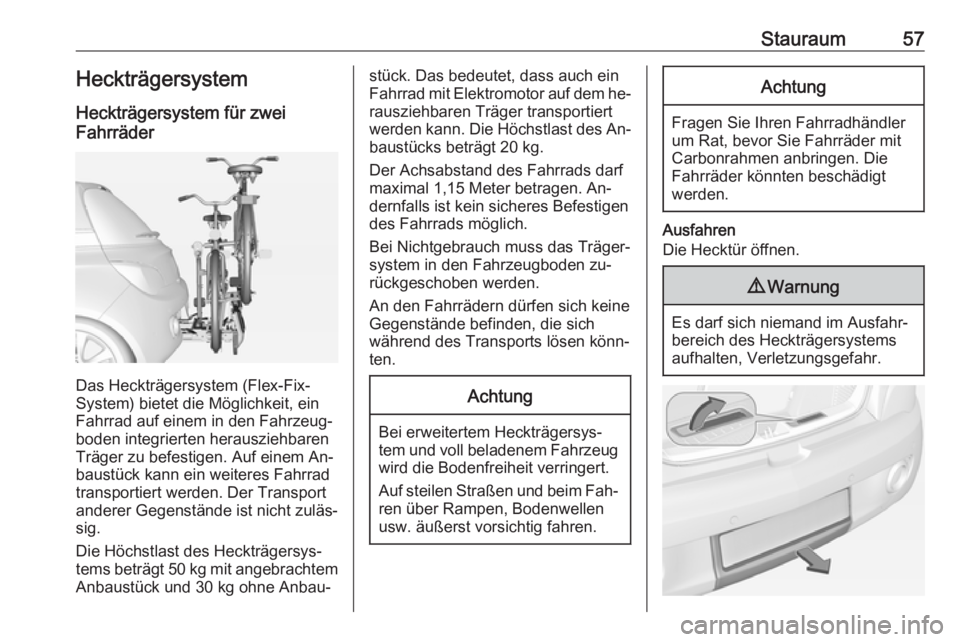

Stauraum57HeckträgersystemHeckträgersystem für zwei
Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, ein
Fahrrad auf einem in den Fahrzeug‐ boden integrierten herausziehbarenTräger zu befestigen. Auf einem An‐
baustück kann ein weiteres Fahrrad
transportiert werden. Der Transport
anderer Gegenstände ist nicht zuläs‐
sig.
Die Höchstlast des Heckträgersys‐
tems beträgt 50 kg mit angebrachtem
Anbaustück und 30 kg ohne Anbau‐
stück. Das bedeutet, dass auch ein
Fahrrad mit Elektromotor auf dem he‐ rausziehbaren Träger transportiert
werden kann. Die Höchstlast des An‐ baustücks beträgt 20 kg.
Der Achsabstand des Fahrrads darf
maximal 1,15 Meter betragen. An‐
dernfalls ist kein sicheres Befestigen des Fahrrads möglich.
Bei Nichtgebrauch muss das Träger‐
system in den Fahrzeugboden zu‐
rückgeschoben werden.
An den Fahrrädern dürfen sich keine Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.Achtung
Bei erweitertem Heckträgersys‐ tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und beim Fah‐ ren über Rampen, Bodenwellen
usw. äußerst vorsichtig fahren.
Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.

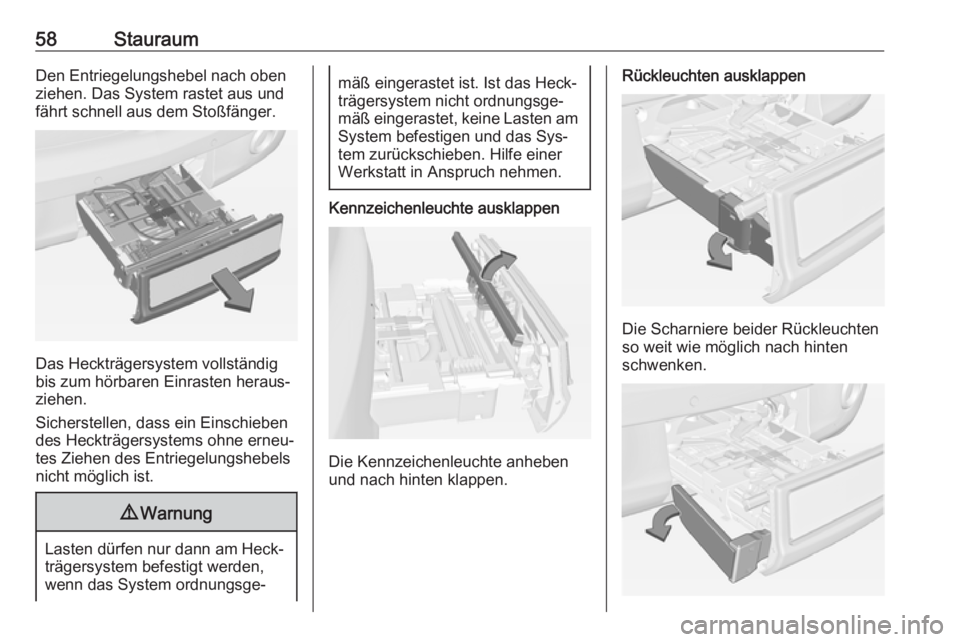

58StauraumDen Entriegelungshebel nach obenziehen. Das System rastet aus und fährt schnell aus dem Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.
9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.
Kennzeichenleuchte ausklappen
Die Kennzeichenleuchte anheben
und nach hinten klappen.
Rückleuchten ausklappen
Die Scharniere beider Rückleuchten
so weit wie möglich nach hinten
schwenken.
