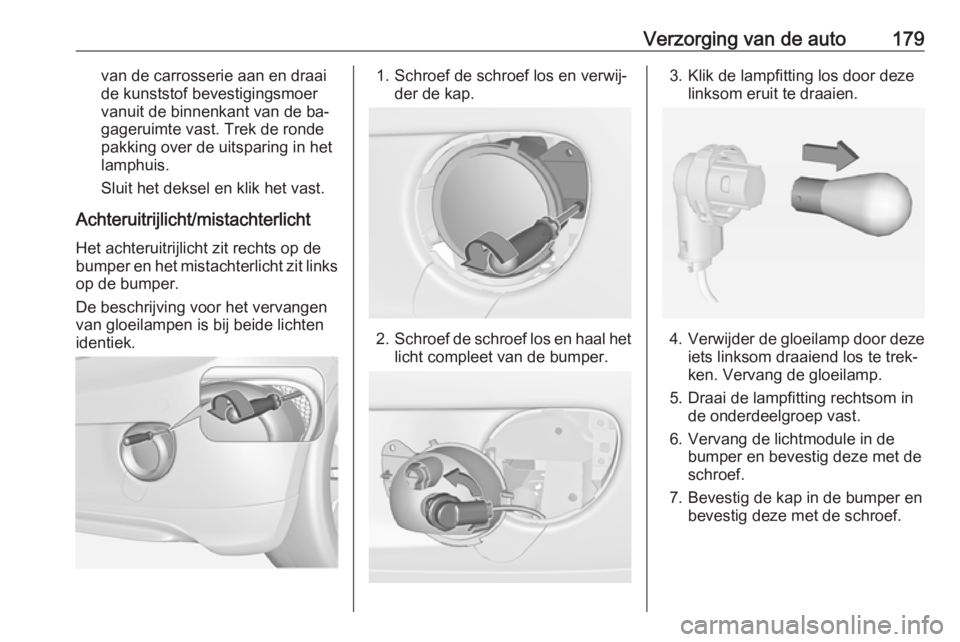

Verzorging van de auto179van de carrosserie aan en draai
de kunststof bevestigingsmoer
vanuit de binnenkant van de ba‐
gageruimte vast. Trek de ronde
pakking over de uitsparing in het
lamphuis.
Sluit het deksel en klik het vast.
Achteruitrijlicht/mistachterlicht Het achteruitrijlicht zit rechts op de
bumper en het mistachterlicht zit links
op de bumper.
De beschrijving voor het vervangen
van gloeilampen is bij beide lichten identiek.1. Schroef de schroef los en verwij‐ der de kap.
2.Schroef de schroef los en haal het
licht compleet van de bumper.
3. Klik de lampfitting los door deze linksom eruit te draaien.
4. Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.
5. Draai de lampfitting rechtsom in de onderdeelgroep vast.
6. Vervang de lichtmodule in de bumper en bevestig deze met de
schroef.
7. Bevestig de kap in de bumper en bevestig deze met de schroef.

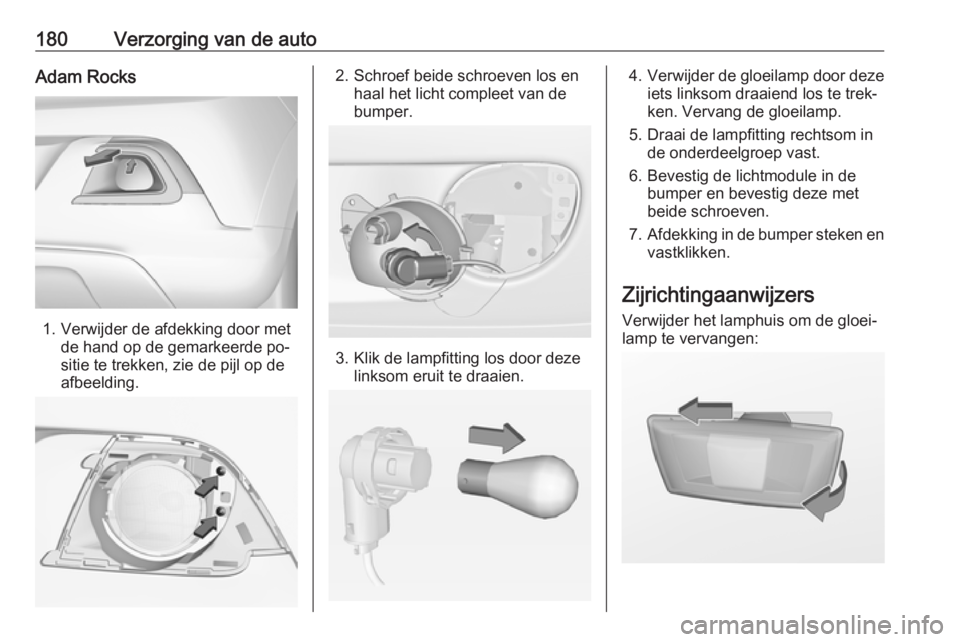

180Verzorging van de autoAdam Rocks
1. Verwijder de afdekking door metde hand op de gemarkeerde po‐
sitie te trekken, zie de pijl op de
afbeelding.
2. Schroef beide schroeven los en haal het licht compleet van de
bumper.
3. Klik de lampfitting los door deze linksom eruit te draaien.
4.Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.
5. Draai de lampfitting rechtsom in de onderdeelgroep vast.
6. Bevestig de lichtmodule in de bumper en bevestig deze met
beide schroeven.
7. Afdekking in de bumper steken en
vastklikken.
Zijrichtingaanwijzers Verwijder het lamphuis om de gloei‐
lamp te vervangen:

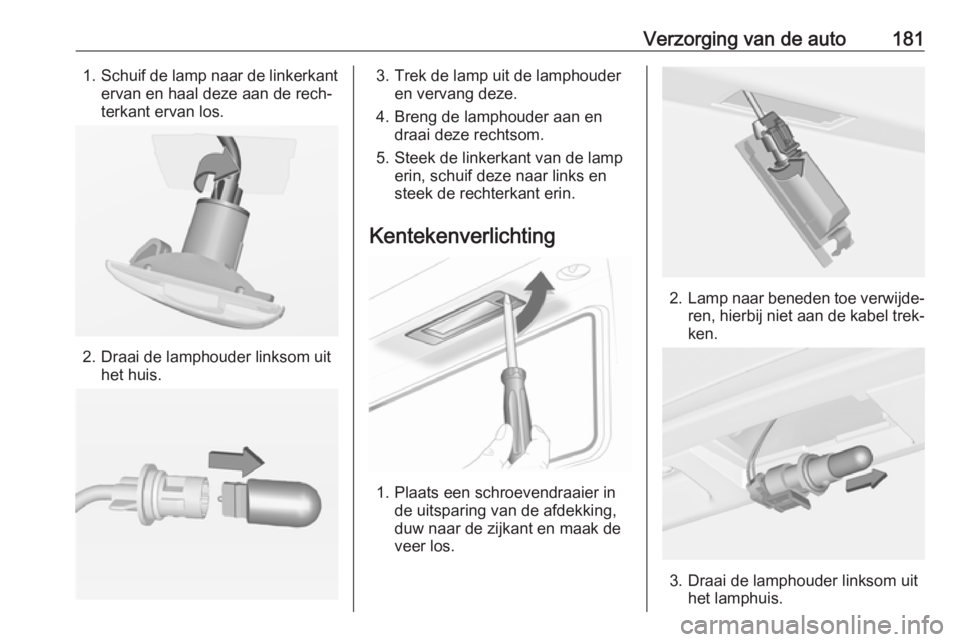

Verzorging van de auto1811.Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit het huis.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit het lamphuis.

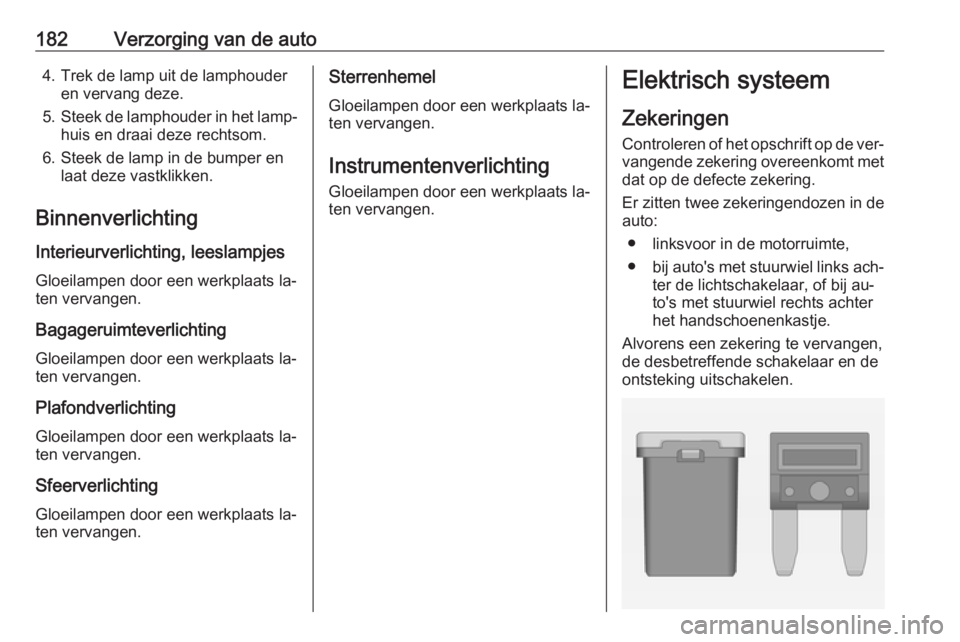

182Verzorging van de auto4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in het lamp‐
huis en draai deze rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.
Plafondverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.
Sfeerverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.Sterrenhemel
Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats la‐
ten vervangen.Elektrisch systeem
Zekeringen Controleren of het opschrift op de ver‐
vangende zekering overeenkomt met
dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● linksvoor in de motorruimte,
● bij auto's met stuurwiel links ach‐
ter de lichtschakelaar, of bij au‐
to's met stuurwiel rechts achter
het handschoenenkastje.
Alvorens een zekering te vervangen,
de desbetreffende schakelaar en de
ontsteking uitschakelen.

Verzorging van de auto183Er zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de oor‐
zaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf op de
verschillende typen zekering zetten
en zekering lostrekken.
Zekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.

184Verzorging van de autoNr.Stroomkring1–2Schakelaar buitenspiegel3Carrosserieregelmodule4Inklapbaar zonnedak/chassisre‐
gelmodule5ABS6Dagrijlicht links7–8Carrosserieregelmodule9Accusensor10Koplamphoogteregeling/TPMS/
inklapbaar zonnedak11Achterruitenwisser12Ruitverwarming13Dagrijlicht rechts14Spiegelverwarming15–16Chassisregelmodule/LPG-
systeem17Binnenspiegel18MotorregelmoduleNr.Stroomkring19Brandstofpomp20–21Bobine22–23Inspuitsysteem24Ruitensproeier25Verlichtingsysteem26Motorregelmodule27–28Motorregelmodule29Motorregelmodule30–31Koplamp links32Koplamp rechts33Motorregelmodule34Claxon35Koppeling36–

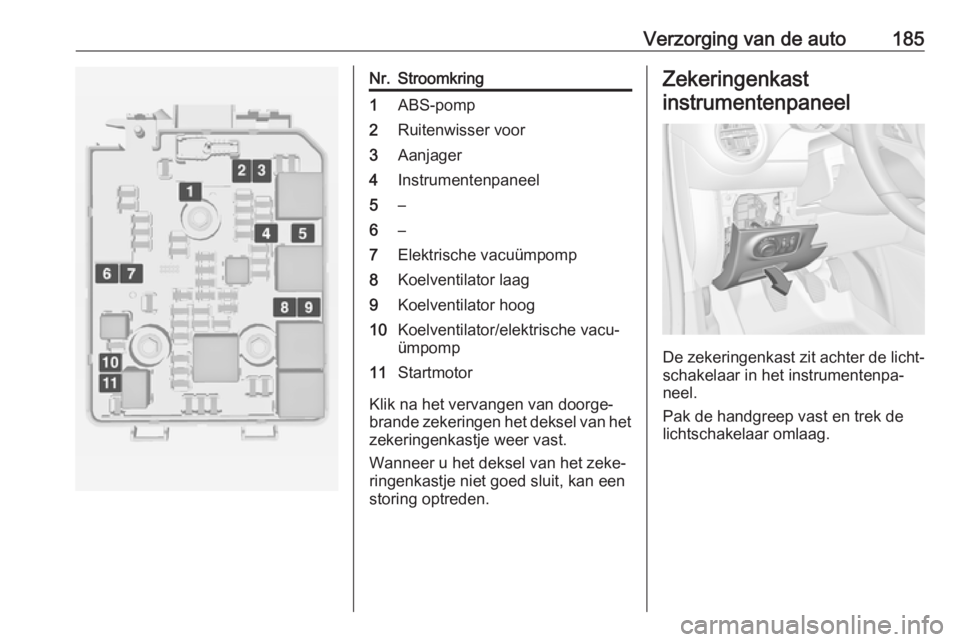

Verzorging van de auto185Nr.Stroomkring1ABS-pomp2Ruitenwisser voor3Aanjager4Instrumentenpaneel5–6–7Elektrische vacuümpomp8Koelventilator laag9Koelventilator hoog10Koelventilator/elektrische vacu‐
ümpomp11Startmotor
Klik na het vervangen van doorge‐
brande zekeringen het deksel van het
zekeringenkastje weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.
Zekeringenkast
instrumentenpaneel
De zekeringenkast zit achter de licht‐ schakelaar in het instrumentenpa‐
neel.
Pak de handgreep vast en trek de
lichtschakelaar omlaag.

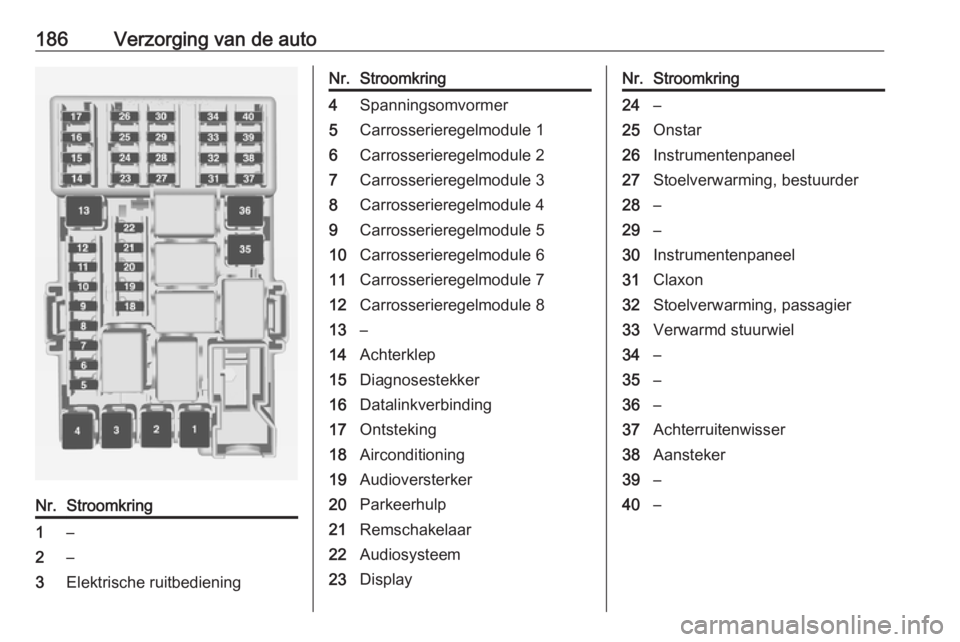

186Verzorging van de autoNr.Stroomkring1–2–3Elektrische ruitbedieningNr.Stroomkring4Spanningsomvormer5Carrosserieregelmodule 16Carrosserieregelmodule 27Carrosserieregelmodule 38Carrosserieregelmodule 49Carrosserieregelmodule 510Carrosserieregelmodule 611Carrosserieregelmodule 712Carrosserieregelmodule 813–14Achterklep15Diagnosestekker16Datalinkverbinding17Ontsteking18Airconditioning19Audioversterker20Parkeerhulp21Remschakelaar22Audiosysteem23DisplayNr.Stroomkring24–25Onstar26Instrumentenpaneel27Stoelverwarming, bestuurder28–29–30Instrumentenpaneel31Claxon32Stoelverwarming, passagier33Verwarmd stuurwiel34–35–36–37Achterruitenwisser38Aansteker39–40–

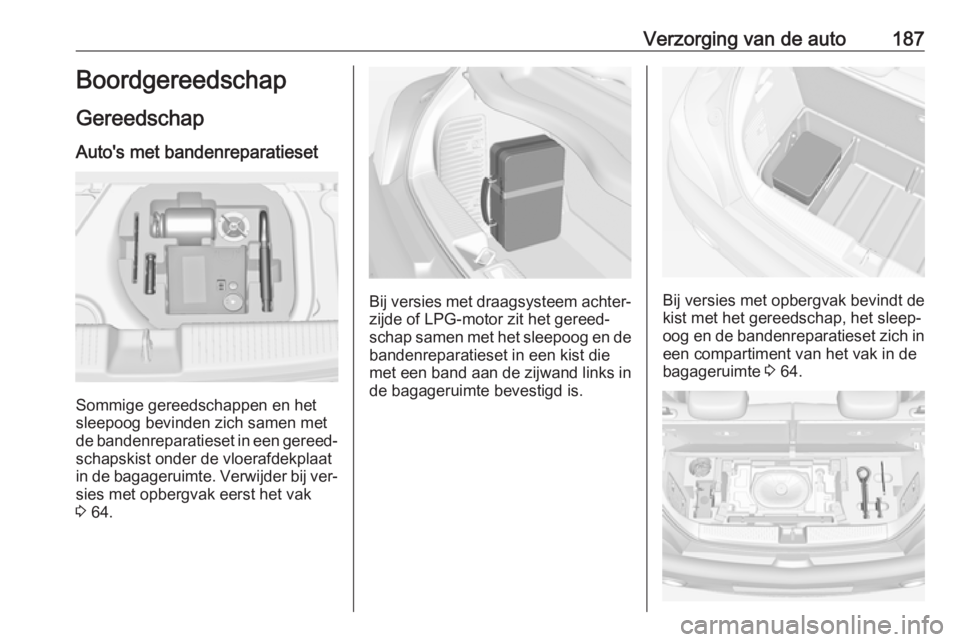

Verzorging van de auto187Boordgereedschap
Gereedschap Auto's met bandenreparatieset
Sommige gereedschappen en het
sleepoog bevinden zich samen met
de bandenreparatieset in een gereed‐ schapskist onder de vloerafdekplaat
in de bagageruimte. Verwijder bij ver‐ sies met opbergvak eerst het vak3 64.
Bij versies met draagsysteem achter‐
zijde of LPG-motor zit het gereed‐
schap samen met het sleepoog en de bandenreparatieset in een kist die
met een band aan de zijwand links in
de bagageruimte bevestigd is.Bij versies met opbergvak bevindt de
kist met het gereedschap, het sleep‐
oog en de bandenreparatieset zich in een compartiment van het vak in de
bagageruimte 3 64.

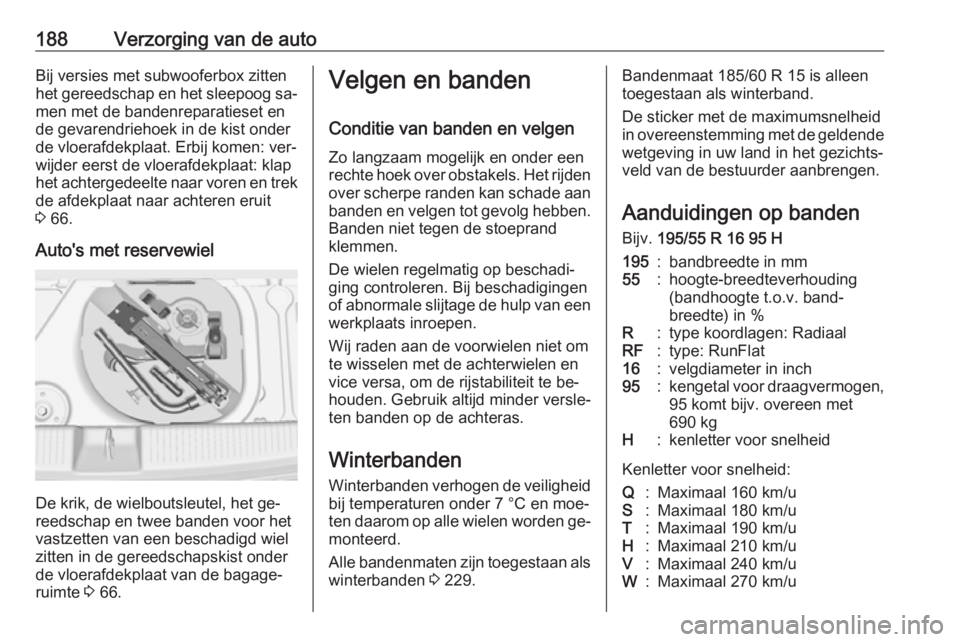

188Verzorging van de autoBij versies met subwooferbox zitten
het gereedschap en het sleepoog sa‐ men met de bandenreparatieset ende gevarendriehoek in de kist onder
de vloerafdekplaat. Erbij komen: ver‐
wijder eerst de vloerafdekplaat: klap
het achtergedeelte naar voren en trek de afdekplaat naar achteren eruit
3 66.
Auto's met reservewiel
De krik, de wielboutsleutel, het ge‐
reedschap en twee banden voor het
vastzetten van een beschadigd wiel
zitten in de gereedschapskist onder de vloerafdekplaat van de bagage‐
ruimte 3 66.
Velgen en banden
Conditie van banden en velgen Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden
over scherpe randen kan schade aan banden en velgen tot gevolg hebben.
Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een werkplaats inroepen.
Wij raden aan de voorwielen niet om
te wisselen met de achterwielen en
vice versa, om de rijstabiliteit te be‐
houden. Gebruik altijd minder versle‐
ten banden op de achteras.
Winterbanden
Winterbanden verhogen de veiligheid bij temperaturen onder 7 °C en moe‐
ten daarom op alle wielen worden ge‐ monteerd.
Alle bandenmaten zijn toegestaan als
winterbanden 3 229.Bandenmaat 185/60 R 15 is alleen
toegestaan als winterband.
De sticker met de maximumsnelheid
in overeenstemming met de geldende wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Aanduidingen op banden Bijv. 195/55 R 16 95 H195:bandbreedte in mm55:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inch95:kengetal voor draagvermogen,
95 komt bijv. overeen met
690 kgH:kenletter voor snelheid
Kenletter voor snelheid:
Q:Maximaal 160 km/uS:Maximaal 180 km/uT:Maximaal 190 km/uH:Maximaal 210 km/uV:Maximaal 240 km/uW:Maximaal 270 km/u
