Stolar, säkerhetsfunktioner491:om barnsäkerhetssystemet låses fast med hjälp av ett trepunktsbälte ska du justera sätets ryggstödslutning i vertikalt
läge för att säkerställa att bältet är åtdraget på bälteslåssidan. Flytta säteshöjdjusteringen till det översta läget.2:ta bort nackskyddet bak om du använder ett barnsäkerhetssystem i denna grupp 3 33*:flytta stolen framför barnsäkerhetssystemet till en position långt fram**:flytta den främre passagerarstolen så långt bak det går. Ställ in stolshöjden i det översta läget och nackskyddet i det
nedersta läget. Ställ in ryggstödets lutning så nära vertikalt läge som möjligt för att se till att säkerhetsbältet löper
framför den övre förankringspunktenU:universellt användbart med trepunktsbälteX:inget barnsäkerhetssystem är tillåtet i denna viktklass
Godkända alternativ för montering av ett ISOFIX barnsäkerhetssystem
ViktklassStorleksklassFästePå det främre passagerarsätetI baksätetGrupp 0: upp till 10 kg
eller ungefär 10 månaderEISO/R1XIL *Grupp 0+: upp till 13 kg
eller ungefär 2 årEISO/R1XIL *DISO/R2XXCISO/R3XXGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**

50Stolar, säkerhetsfunktionerViktklassStorleksklassFästePå det främre passagerarsätetI baksätetGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXILGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXILIL:lämplig för vissa ISOFIX-säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell. ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypenIUF:lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning idenna viktklassX:inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass*:flytta stolen framför barnsäkerhetssystemet till en position långt fram**:ta bort respektive nackskydd bak om du använder ett barnsäkerhetssystem i denna storleksklass 3 33
ISOFIX storleksklass och barnstol
A - ISO/F3:framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kgB - ISO/F2:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgB1 - ISO/F2X:framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kgC - ISO/F3:bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kgD - ISO/R2:bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kgE - ISO/R1:bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg

Stolar, säkerhetsfunktioner51ISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen.
ISOFIX fästbyglar indikeras med log‐
gan ISOFIX på ryggstöden.
Bilen är utrustad med guider i stols‐
ryggarna för att underlätta installation av barnsäkerhetssystem. Öppna
luckorna till guiderna för att montera
ett barnsäkerhetssystem.
Demontera det bakre nackstödet före
montering av ett barnsäkerhets‐
system om det behövs 3 48.
Top-tether, fästöglor Bilen har två fästöglor på baksidan avbaksätena.
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐ kerade med IUF i tabellen.
Demontera det bakre nackstödet före
montering av ett barnsäkerhets‐
system om det behövs 3 48.

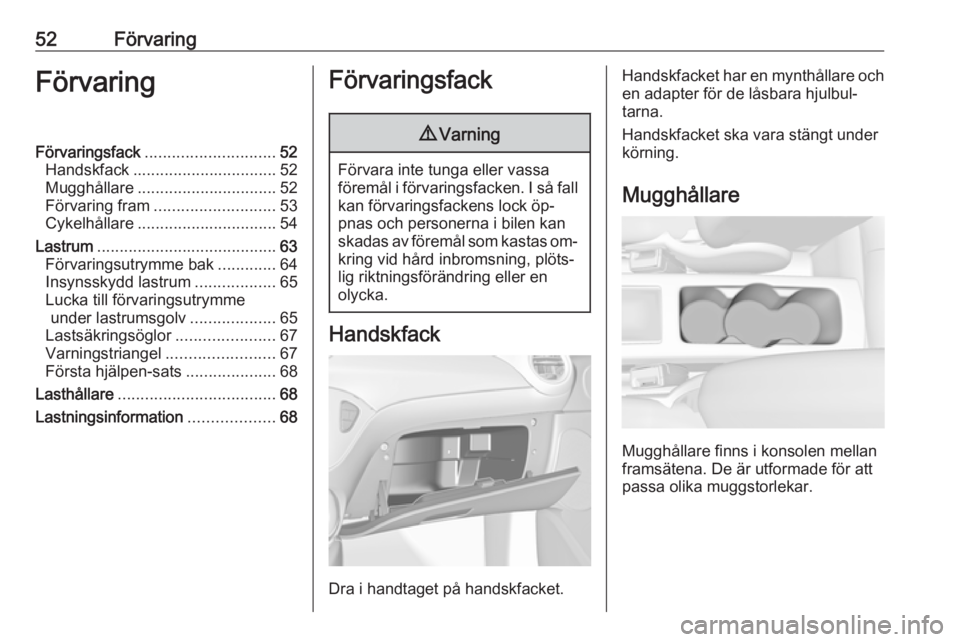

52FörvaringFörvaringFörvaringsfack............................. 52
Handskfack ................................ 52
Mugghållare ............................... 52
Förvaring fram ........................... 53
Cykelhållare ............................... 54
Lastrum ........................................ 63
Förvaringsutrymme bak .............64
Insynsskydd lastrum ..................65
Lucka till förvaringsutrymme under lastrumsgolv ...................65
Lastsäkringsöglor ......................67
Varningstriangel ........................67
Första hjälpen-sats ....................68
Lasthållare ................................... 68
Lastningsinformation ...................68Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Handskfack
Dra i handtaget på handskfacket.
Handskfacket har en mynthållare och en adapter för de låsbara hjulbul‐
tarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållare finns i konsolen mellan
framsätena. De är utformade för att
passa olika muggstorlekar.

Förvaring53
Dörrfickorna i båda dörrar har plats
för flaskor.
Ytterligare mugg- eller flaskhållare
finns i sidopanelerna bak.
Elastiskt band för mugghållare
Ett flyttbart gummiband finns i förvar‐
ingsutrymmet framför växelspaken.
Dra ut bandet för att fästa en mugg
eller ett askfat.
Förvaring fram
Förvaringsfack finns under belys‐
ningsströmställaren, i mittkonsolen
framför växelspaken, i dörrfickorna och i sidopanelerna vid baksätena.

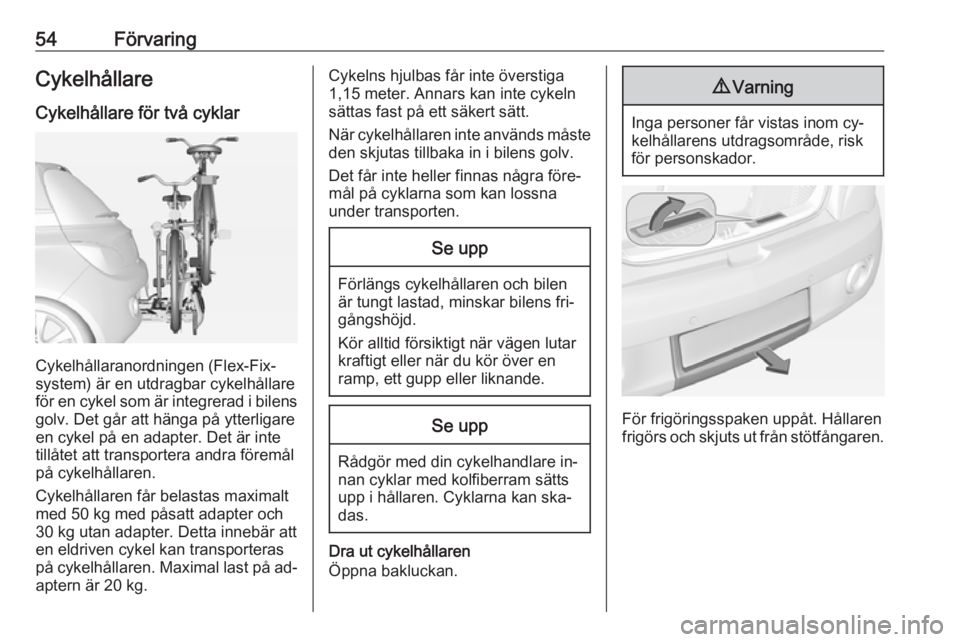

54FörvaringCykelhållareCykelhållare för två cyklar
Cykelhållaranordningen (Flex-Fix-
system) är en utdragbar cykelhållare
för en cykel som är integrerad i bilens golv. Det går att hänga på ytterligare
en cykel på en adapter. Det är inte
tillåtet att transportera andra föremål
på cykelhållaren.
Cykelhållaren får belastas maximalt
med 50 kg med påsatt adapter och
30 kg utan adapter. Detta innebär att
en eldriven cykel kan transporteras
på cykelhållaren. Maximal last på ad‐
aptern är 20 kg.
Cykelns hjulbas får inte överstiga
1,15 meter. Annars kan inte cykeln
sättas fast på ett säkert sätt.
När cykelhållaren inte används måste
den skjutas tillbaka in i bilens golv.
Det får inte heller finnas några före‐
mål på cyklarna som kan lossna
under transporten.Se upp
Förlängs cykelhållaren och bilen
är tungt lastad, minskar bilens fri‐
gångshöjd.
Kör alltid försiktigt när vägen lutar
kraftigt eller när du kör över en
ramp, ett gupp eller liknande.
Se upp
Rådgör med din cykelhandlare in‐
nan cyklar med kolfiberram sätts
upp i hållaren. Cyklarna kan ska‐
das.
Dra ut cykelhållaren
Öppna bakluckan.
9 Varning
Inga personer får vistas inom cy‐
kelhållarens utdragsområde, risk
för personskador.
För frigöringsspaken uppåt. Hållaren
frigörs och skjuts ut från stötfångaren.

Förvaring55
Dra ut cykelhållaren helt tills du hör attden låser fast.
Kontrollera att det inte är möjligt att
skjuta in det inbyggda transportsyste‐
met utan att man drar i frigörings‐
spaken igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
det bakre hållarsystemet inte är
korrekt spärrat får du inte fästa
föremål i systemet och inte skjuta
det bakåt. Uppsök en verkstad för
att få hjälp.
Uppfällning av registreringsskyltsbe‐
lysning
Lyft registreringsskyltsbelysningen
och fäll den bakåt.
Fäll ut baklyktorna
Sväng ut båda baklyktornas gångjärn
så långt det går.

56FörvaringSväng ut båda baklyktorna bakåt så
långt det går.
Fäll ut hjulhållaren
Ta bort bandet och fäll ut hjulhållaren.
Låsa cykelhållaren
Ta bort bandet och sväng ut bägge
låsarmarna åt sidorna så långt det
går.
I annat fall kan säker funktion inte ga‐
ranteras.
Hopsättning av cykelhållaren
Lyft hållaren baktill (1) och dra den
bakåt.
Fäll upp hållaren (2).

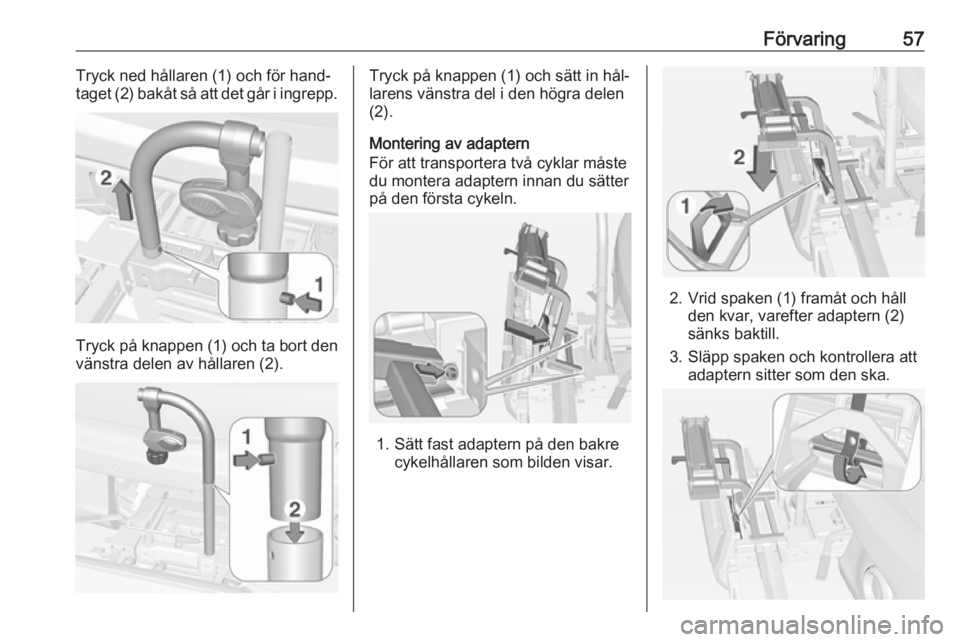

Förvaring57Tryck ned hållaren (1) och för hand‐
taget (2) bakåt så att det går i ingrepp.
Tryck på knappen (1) och ta bort den
vänstra delen av hållaren (2).
Tryck på knappen (1) och sätt in hål‐
larens vänstra del i den högra delen
(2).
Montering av adaptern
För att transportera två cyklar måste
du montera adaptern innan du sätter
på den första cykeln.
1. Sätt fast adaptern på den bakre cykelhållaren som bilden visar.
2. Vrid spaken (1) framåt och hållden kvar, varefter adaptern (2)
sänks baktill.
3. Släpp spaken och kontrollera att adaptern sitter som den ska.

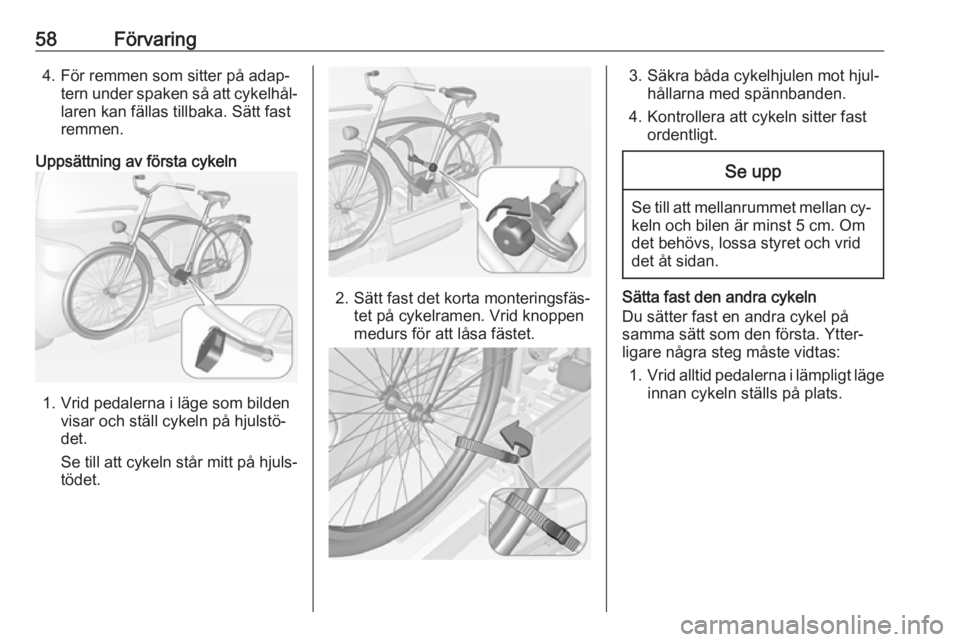

58Förvaring4. För remmen som sitter på adap‐tern under spaken så att cykelhål‐laren kan fällas tillbaka. Sätt fast
remmen.
Uppsättning av första cykeln
1. Vrid pedalerna i läge som bilden visar och ställ cykeln på hjulstö‐
det.
Se till att cykeln står mitt på hjuls‐
tödet.
2. Sätt fast det korta monteringsfäs‐ tet på cykelramen. Vrid knoppen
medurs för att låsa fästet.
3. Säkra båda cykelhjulen mot hjul‐ hållarna med spännbanden.
4. Kontrollera att cykeln sitter fast ordentligt.Se upp
Se till att mellanrummet mellan cy‐keln och bilen är minst 5 cm. Om
det behövs, lossa styret och vrid
det åt sidan.
Sätta fast den andra cykeln
Du sätter fast en andra cykel på
samma sätt som den första. Ytter‐
ligare några steg måste vidtas:
1. Vrid alltid pedalerna i lämpligt läge
innan cykeln ställs på plats.
