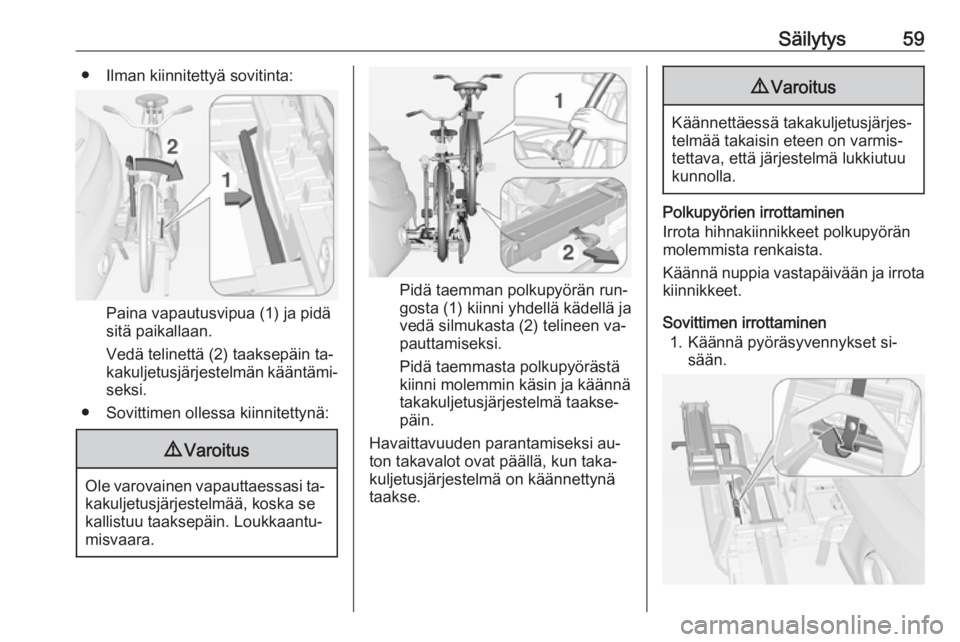

Säilytys59● Ilman kiinnitettyä sovitinta:
Paina vapautusvipua (1) ja pidä
sitä paikallaan.
Vedä telinettä (2) taaksepäin ta‐ kakuljetusjärjestelmän kääntämi‐
seksi.
● Sovittimen ollessa kiinnitettynä:
9 Varoitus
Ole varovainen vapauttaessasi ta‐
kakuljetusjärjestelmää, koska sekallistuu taaksepäin. Loukkaantu‐
misvaara.
Pidä taemman polkupyörän run‐
gosta (1) kiinni yhdellä kädellä ja
vedä silmukasta (2) telineen va‐
pauttamiseksi.
Pidä taemmasta polkupyörästä
kiinni molemmin käsin ja käännä
takakuljetusjärjestelmä taakse‐
päin.
Havaittavuuden parantamiseksi au‐
ton takavalot ovat päällä, kun taka‐
kuljetusjärjestelmä on käännettynä
taakse.
9 Varoitus
Käännettäessä takakuljetusjärjes‐
telmää takaisin eteen on varmis‐ tettava, että järjestelmä lukkiutuu
kunnolla.
Polkupyörien irrottaminen
Irrota hihnakiinnikkeet polkupyörän
molemmista renkaista.
Käännä nuppia vastapäivään ja irrota kiinnikkeet.
Sovittimen irrottaminen 1. Käännä pyöräsyvennykset si‐ sään.

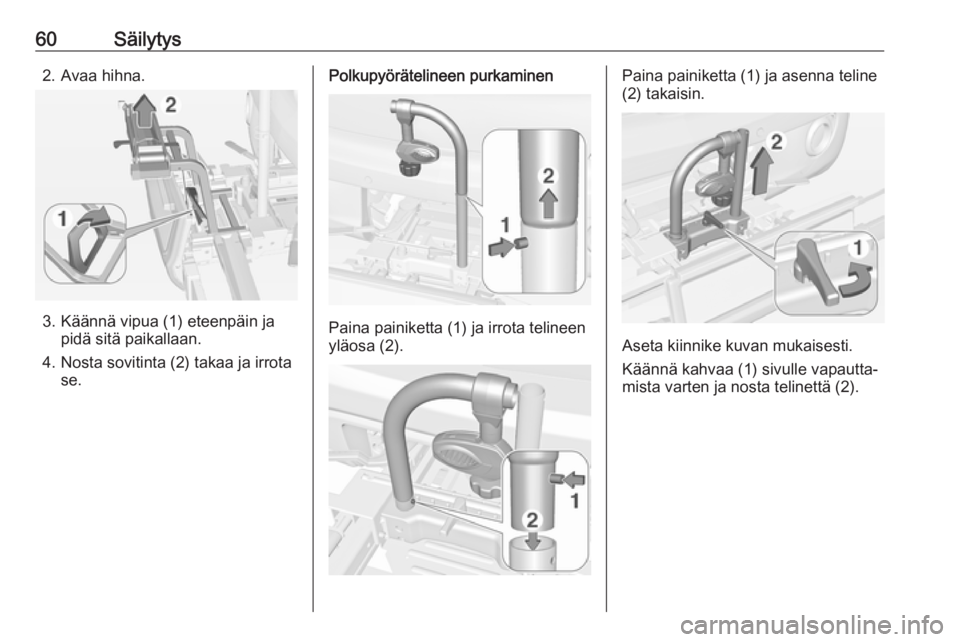

60Säilytys2. Avaa hihna.
3. Käännä vipua (1) eteenpäin japidä sitä paikallaan.
4. Nosta sovitinta (2) takaa ja irrota se.
Polkupyörätelineen purkaminen
Paina painiketta (1) ja irrota telineen
yläosa (2).
Paina painiketta (1) ja asenna teline
(2) takaisin.
Aseta kiinnike kuvan mukaisesti.
Käännä kahvaa (1) sivulle vapautta‐
mista varten ja nosta telinettä (2).

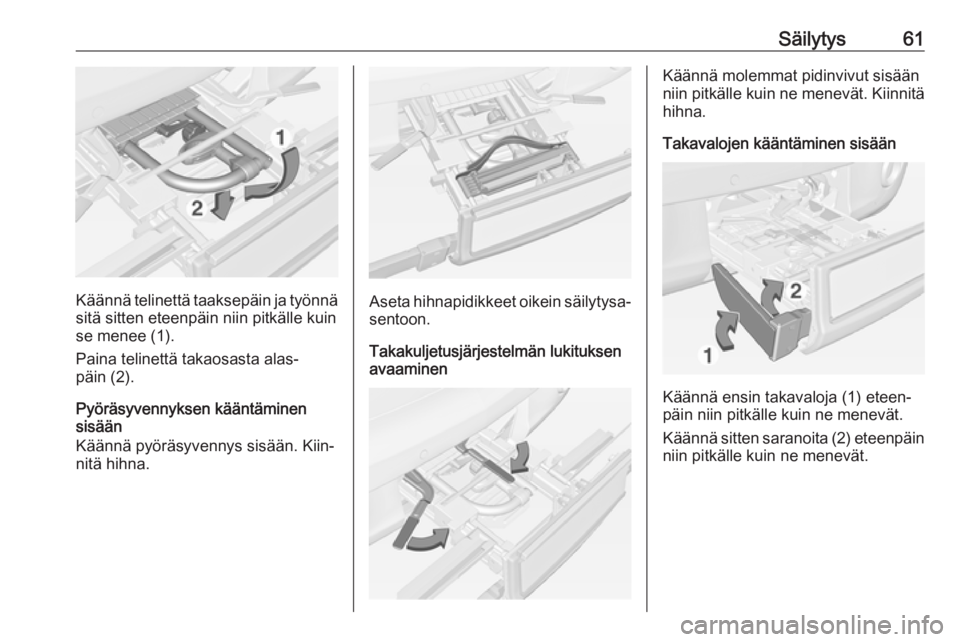

Säilytys61
Käännä telinettä taaksepäin ja työnnä
sitä sitten eteenpäin niin pitkälle kuin
se menee (1).
Paina telinettä takaosasta alas‐
päin (2).
Pyöräsyvennyksen kääntäminen
sisään
Käännä pyöräsyvennys sisään. Kiin‐
nitä hihna.Aseta hihnapidikkeet oikein säilytysa‐ sentoon.
Takakuljetusjärjestelmän lukituksen avaaminen
Käännä molemmat pidinvivut sisään
niin pitkälle kuin ne menevät. Kiinnitä hihna.
Takavalojen kääntäminen sisään
Käännä ensin takavaloja (1) eteen‐
päin niin pitkälle kuin ne menevät.
Käännä sitten saranoita (2) eteenpäin
niin pitkälle kuin ne menevät.

62SäilytysRekisterikilven valon kääntäminen
sisään
Käännä rekisterikilven valo eteen‐
päin.
Takakuljetusjärjestelmän
asettaminen takaisin paikalleen
Huomio
Varmista, että kaikki kääntyvät
osat, kuten esim. pyöräsyvennyk‐
set ja kiinnikkeet, säilytetään oi‐
kealla tavalla. Muuten takakulje‐
tusjärjestelmä voi vaurioitua, kun
yrität asettaa sen takaisin.
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun tulee palata alkupe‐
räiseen asentoon.
9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.
Tavaratila
Takaistuimen selkänoja on jaettu
kahteen osaan. Molemmat osat voi‐
daan kääntää erikseen alas.
Tavaratilan suurentaminen
Irrota tavaratilan suoja tarvittaessa.
Paina salpaa ja paina pääntuki alas.
Työnnä turvavyön salpalevy sivupiti‐
meen, jotta vyö ei vaurioidu.

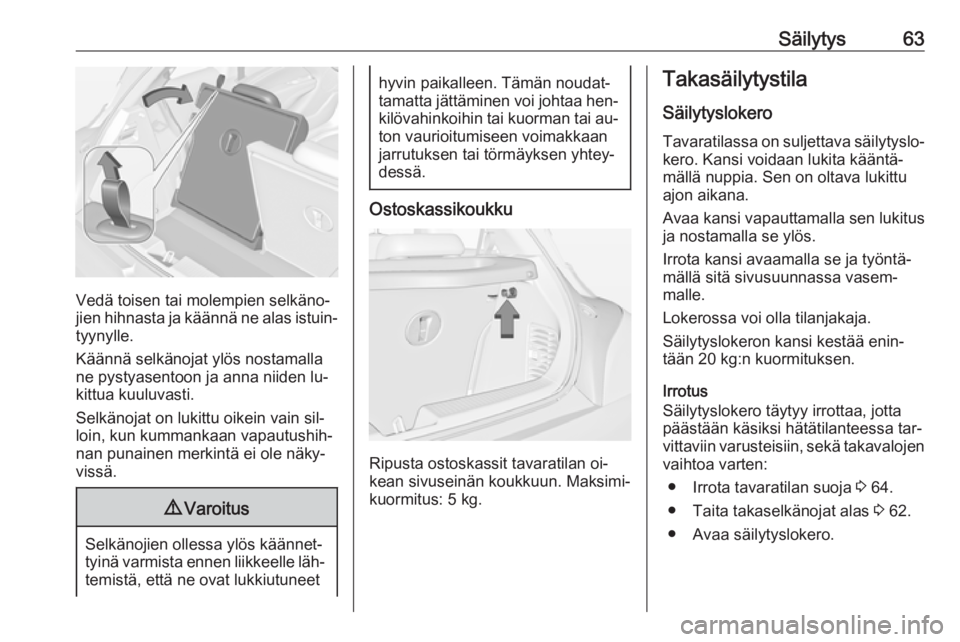

Säilytys63
Vedä toisen tai molempien selkäno‐
jien hihnasta ja käännä ne alas istuin‐ tyynylle.
Käännä selkänojat ylös nostamalla
ne pystyasentoon ja anna niiden lu‐
kittua kuuluvasti.
Selkänojat on lukittu oikein vain sil‐
loin, kun kummankaan vapautushih‐
nan punainen merkintä ei ole näky‐
vissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle läh‐ temistä, että ne ovat lukkiutuneet
hyvin paikalleen. Tämän noudat‐
tamatta jättäminen voi johtaa hen‐
kilövahinkoihin tai kuorman tai au‐ ton vaurioitumiseen voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.
Ostoskassikoukku
Ripusta ostoskassit tavaratilan oi‐
kean sivuseinän koukkuun. Maksimi‐
kuormitus: 5 kg.
Takasäilytystila
Säilytyslokero
Tavaratilassa on suljettava säilytyslo‐ kero. Kansi voidaan lukita kääntä‐
mällä nuppia. Sen on oltava lukittu ajon aikana.
Avaa kansi vapauttamalla sen lukitus
ja nostamalla se ylös.
Irrota kansi avaamalla se ja työntä‐
mällä sitä sivusuunnassa vasem‐
malle.
Lokerossa voi olla tilanjakaja.
Säilytyslokeron kansi kestää enin‐
tään 20 kg:n kuormituksen.
Irrotus
Säilytyslokero täytyy irrottaa, jotta
päästään käsiksi hätätilanteessa tar‐
vittaviin varusteisiin, sekä takavalojen vaihtoa varten:
● Irrota tavaratilan suoja 3 64.
● Taita takaselkänojat alas 3 62.
● Avaa säilytyslokero.

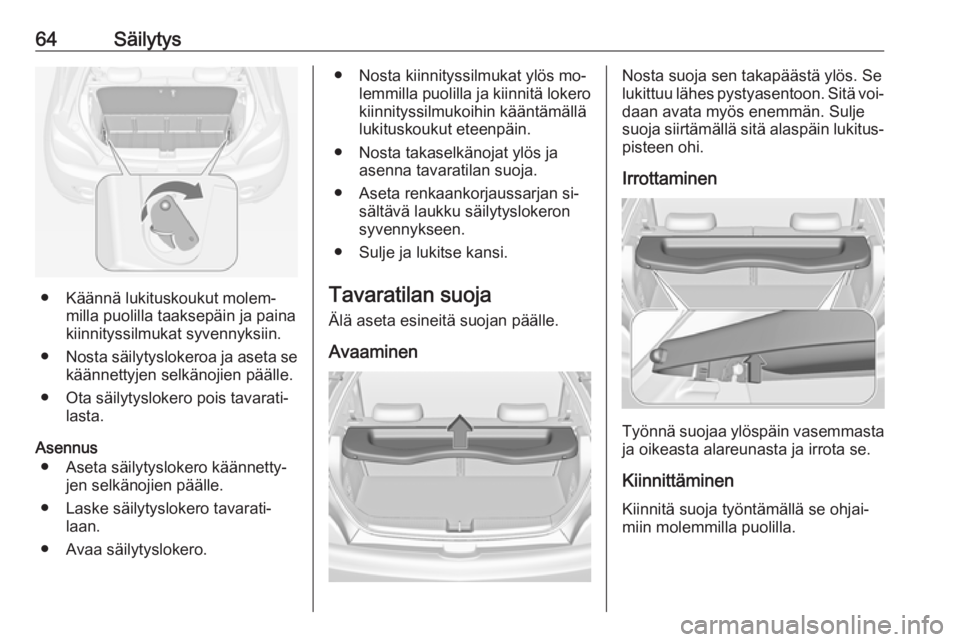

64Säilytys
● Käännä lukituskoukut molem‐milla puolilla taaksepäin ja paina
kiinnityssilmukat syvennyksiin.
● Nosta säilytyslokeroa ja aseta se
käännettyjen selkänojien päälle.
● Ota säilytyslokero pois tavarati‐ lasta.
Asennus ● Aseta säilytyslokero käännetty‐ jen selkänojien päälle.
● Laske säilytyslokero tavarati‐ laan.
● Avaa säilytyslokero.
● Nosta kiinnityssilmukat ylös mo‐ lemmilla puolilla ja kiinnitä lokero
kiinnityssilmukoihin kääntämällä
lukituskoukut eteenpäin.
● Nosta takaselkänojat ylös ja asenna tavaratilan suoja.
● Aseta renkaankorjaussarjan si‐ sältävä laukku säilytyslokeron
syvennykseen.
● Sulje ja lukitse kansi.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.
AvaaminenNosta suoja sen takapäästä ylös. Se
lukittuu lähes pystyasentoon. Sitä voi‐ daan avata myös enemmän. Sulje
suoja siirtämällä sitä alaspäin lukitus‐
pisteen ohi.
Irrottaminen
Työnnä suojaa ylöspäin vasemmasta
ja oikeasta alareunasta ja irrota se.
Kiinnittäminen
Kiinnitä suoja työntämällä se ohjai‐
miin molemmilla puolilla.

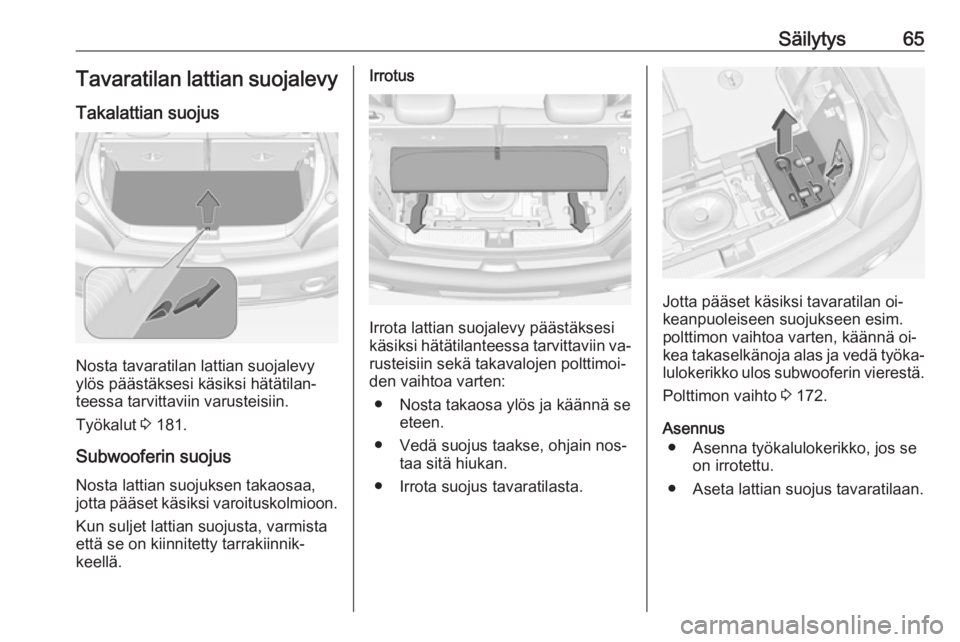

Säilytys65Tavaratilan lattian suojalevy
Takalattian suojus
Nosta tavaratilan lattian suojalevy
ylös päästäksesi käsiksi hätätilan‐
teessa tarvittaviin varusteisiin.
Työkalut 3 181.
Subwooferin suojus
Nosta lattian suojuksen takaosaa,
jotta pääset käsiksi varoituskolmioon.
Kun suljet lattian suojusta, varmista
että se on kiinnitetty tarrakiinnik‐
keellä.
Irrotus
Irrota lattian suojalevy päästäksesi
käsiksi hätätilanteessa tarvittaviin va‐ rusteisiin sekä takavalojen polttimoi‐
den vaihtoa varten:
● Nosta takaosa ylös ja käännä se eteen.
● Vedä suojus taakse, ohjain nos‐ taa sitä hiukan.
● Irrota suojus tavaratilasta.
Jotta pääset käsiksi tavaratilan oi‐
keanpuoleiseen suojukseen esim.
polttimon vaihtoa varten, käännä oi‐
kea takaselkänoja alas ja vedä työka‐
lulokerikko ulos subwooferin vierestä.
Polttimon vaihto 3 172.
Asennus ● Asenna työkalulokerikko, jos se on irrotettu.
● Aseta lattian suojus tavaratilaan.

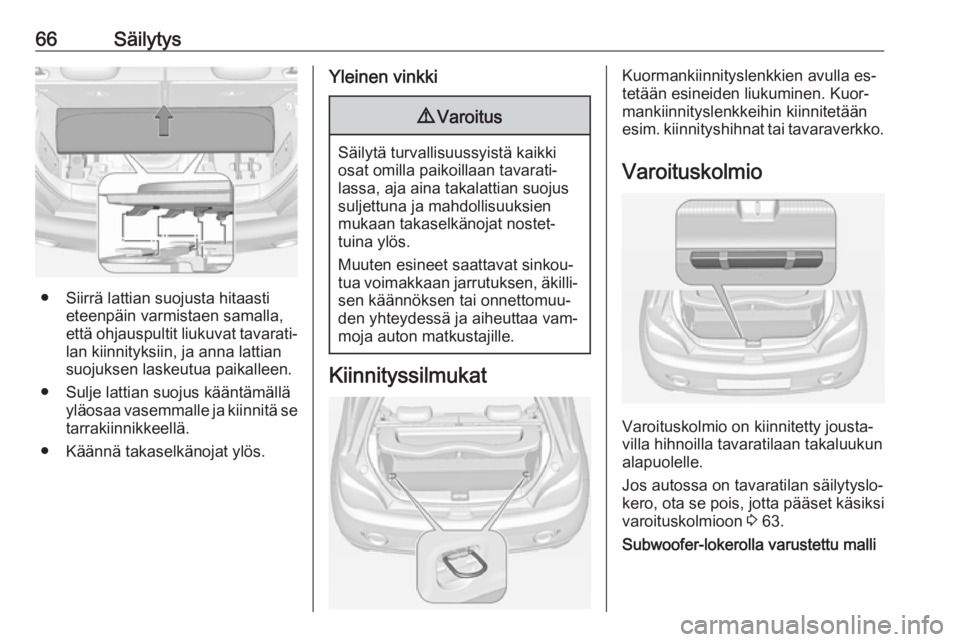

66Säilytys
● Siirrä lattian suojusta hitaastieteenpäin varmistaen samalla,
että ohjauspultit liukuvat tavarati‐
lan kiinnityksiin, ja anna lattian
suojuksen laskeutua paikalleen.
● Sulje lattian suojus kääntämällä yläosaa vasemmalle ja kiinnitä se
tarrakiinnikkeellä.
● Käännä takaselkänojat ylös.
Yleinen vinkki9 Varoitus
Säilytä turvallisuussyistä kaikki
osat omilla paikoillaan tavarati‐
lassa, aja aina takalattian suojus
suljettuna ja mahdollisuuksien
mukaan takaselkänojat nostet‐
tuina ylös.
Muuten esineet saattavat sinkou‐
tua voimakkaan jarrutuksen, äkilli‐ sen käännöksen tai onnettomuu‐
den yhteydessä ja aiheuttaa vam‐
moja auton matkustajille.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Varoituskolmio
Varoituskolmio on kiinnitetty jousta‐
villa hihnoilla tavaratilaan takaluukun
alapuolelle.
Jos autossa on tavaratilan säilytyslo‐
kero, ota se pois, jotta pääset käsiksi
varoituskolmioon 3 63.
Subwoofer-lokerolla varustettu malli

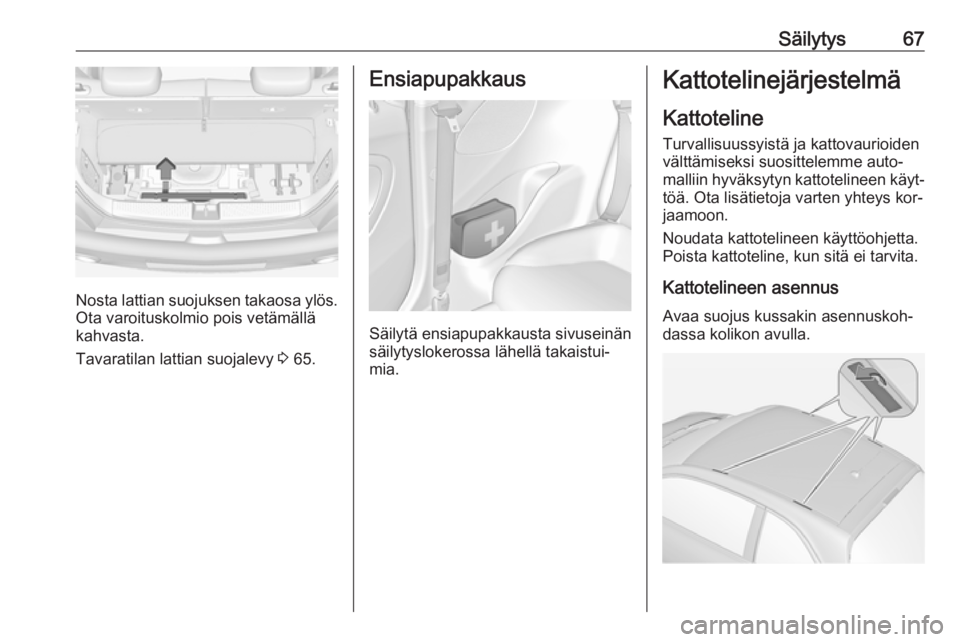

Säilytys67
Nosta lattian suojuksen takaosa ylös.Ota varoituskolmio pois vetämällä
kahvasta.
Tavaratilan lattian suojalevy 3 65.
Ensiapupakkaus
Säilytä ensiapupakkausta sivuseinän
säilytyslokerossa lähellä takaistui‐
mia.
Kattotelinejärjestelmä
Kattoteline Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐
töä. Ota lisätietoja varten yhteys kor‐
jaamoon.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus Avaa suojus kussakin asennuskoh‐
dassa kolikon avulla.

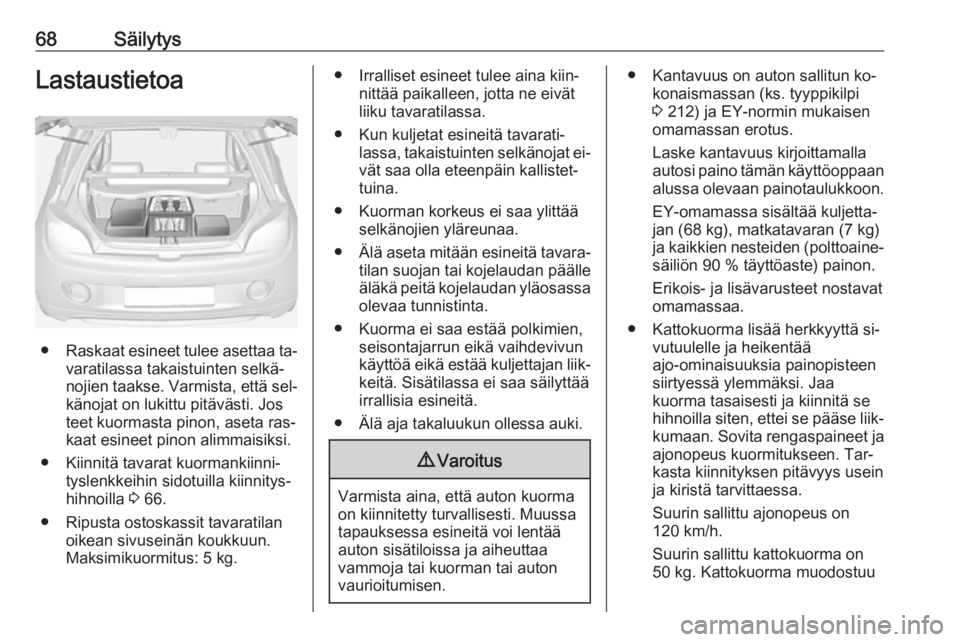

68SäilytysLastaustietoa
●Raskaat esineet tulee asettaa ta‐
varatilassa takaistuinten selkä‐nojien taakse. Varmista, että sel‐
känojat on lukittu pitävästi. Jos
teet kuormasta pinon, aseta ras‐
kaat esineet pinon alimmaisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐hihnoilla 3 66.
● Ripusta ostoskassit tavaratilan oikean sivuseinän koukkuun.
Maksimikuormitus: 5 kg.
● Irralliset esineet tulee aina kiin‐ nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kun kuljetat esineitä tavarati‐ lassa, takaistuinten selkänojat ei‐vät saa olla eteenpäin kallistet‐
tuina.
● Kuorman korkeus ei saa ylittää selkänojien yläreunaa.
● Älä aseta mitään esineitä tavara‐
tilan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa olevaa tunnistinta.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivunkäyttöä eikä estää kuljettajan liik‐
keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa
tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun ko‐ konaismassan (ks. tyyppikilpi
3 212) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan painotaulukkoon.
EY-omamassa sisältää kuljetta‐
jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (polttoaine‐
säiliön 90 % täyttöaste) painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
● Kattokuorma lisää herkkyyttä si‐ vutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐ kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tar‐
kasta kiinnityksen pitävyys usein
ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
Suurin sallittu kattokuorma on 50 kg. Kattokuorma muodostuu
