OPEL ADAM 2016 Používateľská príručka (in Slovak)

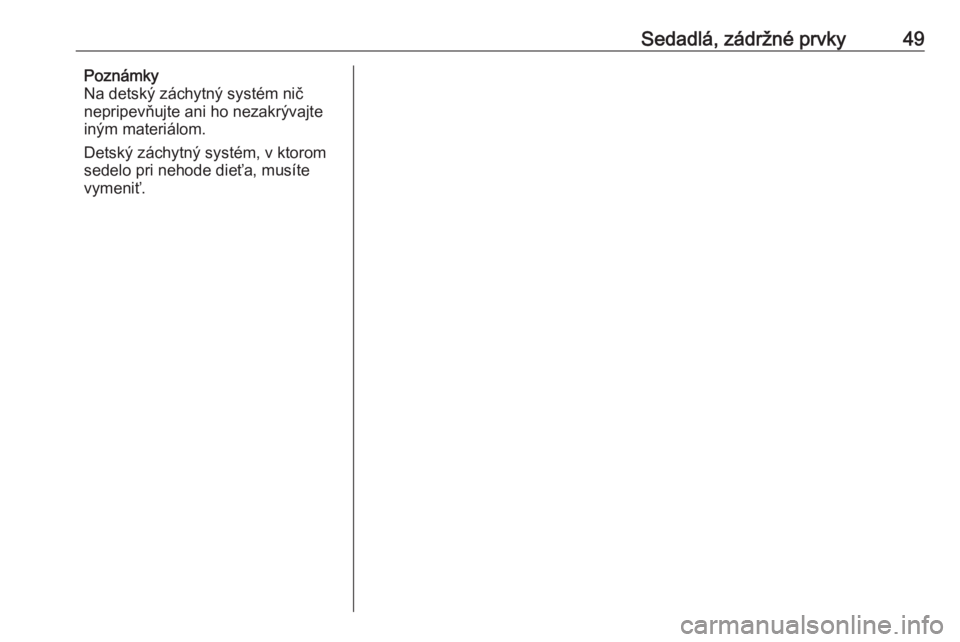

Sedadlá, zádržné prvky49Poznámky
Na detský záchytný systém nič
nepripevňujte ani ho nezakrývajte
iným materiálom.
Detský záchytný systém, v ktorom
sedelo pri nehode dieťa, musíte
vymeniť.

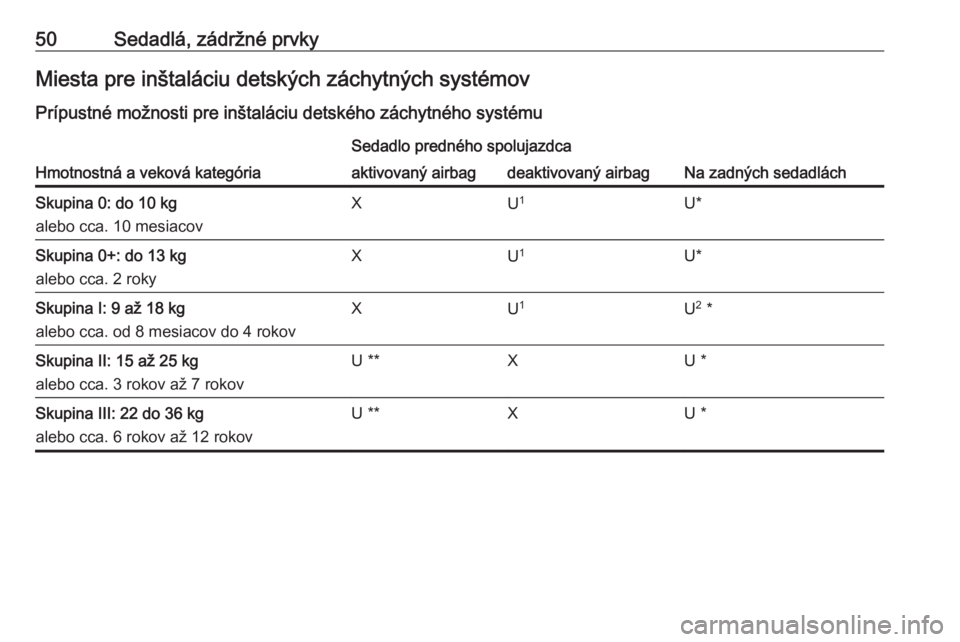

50Sedadlá, zádržné prvkyMiesta pre inštaláciu detských záchytných systémov
Prípustné možnosti pre inštaláciu detského záchytného systému
Hmotnostná a veková kategória
Sedadlo predného spolujazdca
Na zadných sedadlách
aktivovaný airbagdeaktivovaný airbagSkupina 0: do 10 kg
alebo cca. 10 mesiacovXU 1U*Skupina 0+: do 13 kg
alebo cca. 2 rokyXU 1U*Skupina I: 9 až 18 kg
alebo cca. od 8 mesiacov do 4 rokovXU 1U2
*Skupina II: 15 až 25 kg
alebo cca. 3 rokov až 7 rokovU **XU *Skupina III: 22 do 36 kg
alebo cca. 6 rokov až 12 rokovU **XU *

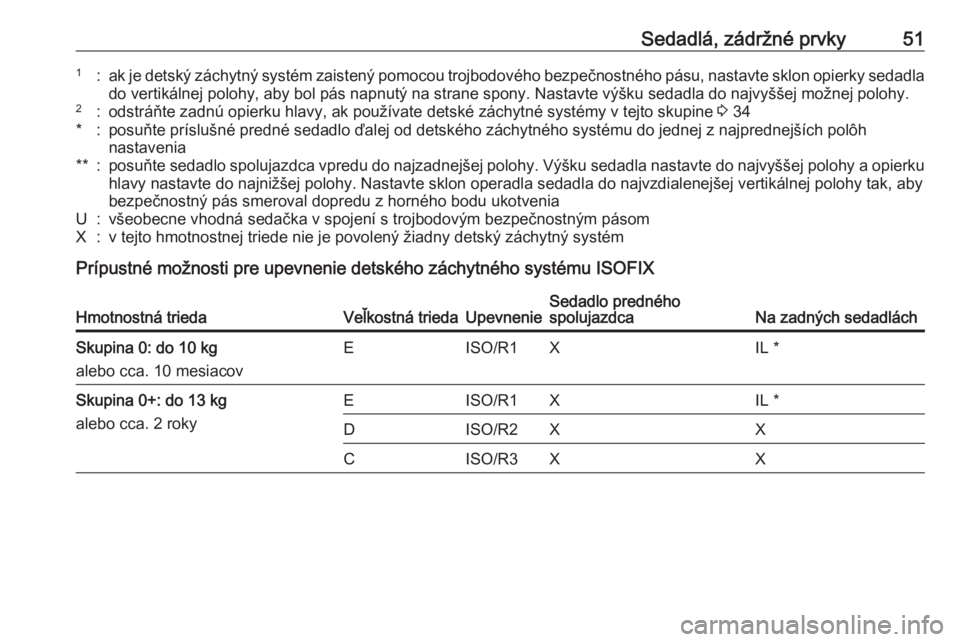

Sedadlá, zádržné prvky511:ak je detský záchytný systém zaistený pomocou trojbodového bezpečnostného pásu, nastavte sklon opierky sedadlado vertikálnej polohy, aby bol pás napnutý na strane spony. Nastavte výšku sedadla do najvyššej možnej polohy.2:odstráňte zadnú opierku hlavy, ak používate detské záchytné systémy v tejto skupine 3 34*:posuňte príslušné predné sedadlo ďalej od detského záchytného systému do jednej z najprednejších polôh
nastavenia**:posuňte sedadlo spolujazdca vpredu do najzadnejšej polohy. Výšku sedadla nastavte do najvyššej polohy a opierku
hlavy nastavte do najnižšej polohy. Nastavte sklon operadla sedadla do najvzdialenejšej vertikálnej polohy tak, aby
bezpečnostný pás smeroval dopredu z horného bodu ukotveniaU:všeobecne vhodná sedačka v spojení s trojbodovým bezpečnostným pásomX:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém
Prípustné možnosti pre upevnenie detského záchytného systému ISOFIX
Hmotnostná triedaVeľkostná triedaUpevnenieSedadlo predného
spolujazdcaNa zadných sedadláchSkupina 0: do 10 kg
alebo cca. 10 mesiacovEISO/R1XIL *Skupina 0+: do 13 kg
alebo cca. 2 rokyEISO/R1XIL *DISO/R2XXCISO/R3XX

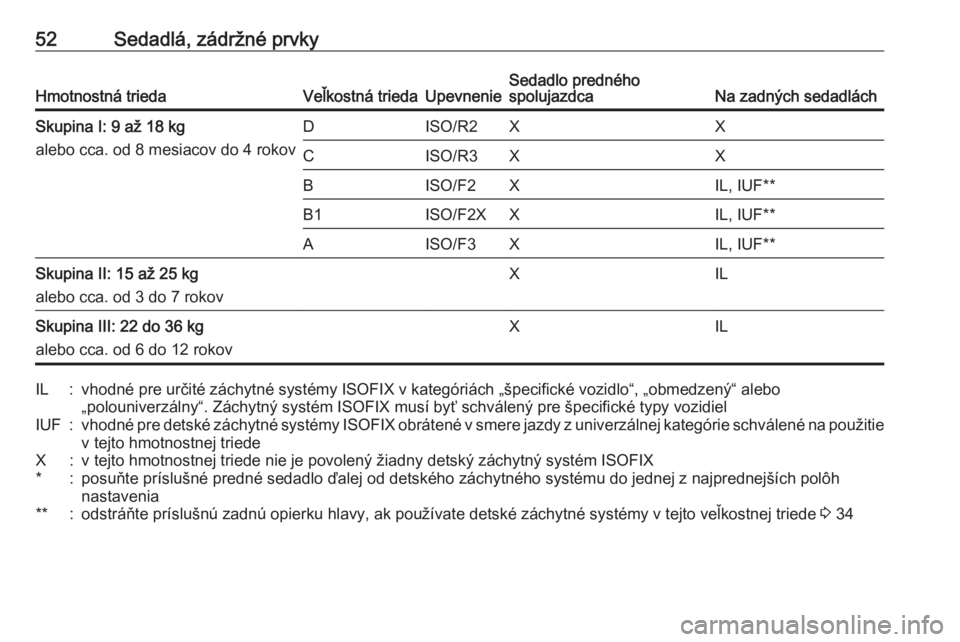

52Sedadlá, zádržné prvkyHmotnostná triedaVeľkostná triedaUpevnenieSedadlo predného
spolujazdcaNa zadných sedadláchSkupina I: 9 až 18 kg
alebo cca. od 8 mesiacov do 4 rokovDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Skupina II: 15 až 25 kg
alebo cca. od 3 do 7 rokovXILSkupina III: 22 do 36 kg
alebo cca. od 6 do 12 rokovXILIL:vhodné pre určité záchytné systémy ISOFIX v kategóriách „špecifické vozidlo“, „obmedzený“ alebo „polouniverzálny“. Záchytný systém ISOFIX musí byť schválený pre špecifické typy vozidielIUF:vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené na použitie
v tejto hmotnostnej triedeX:v tejto hmotnostnej triede nie je povolený žiadny detský záchytný systém ISOFIX*:posuňte príslušné predné sedadlo ďalej od detského záchytného systému do jednej z najprednejších polôh nastavenia**:odstráňte príslušnú zadnú opierku hlavy, ak používate detské záchytné systémy v tejto veľkostnej triede 3 34

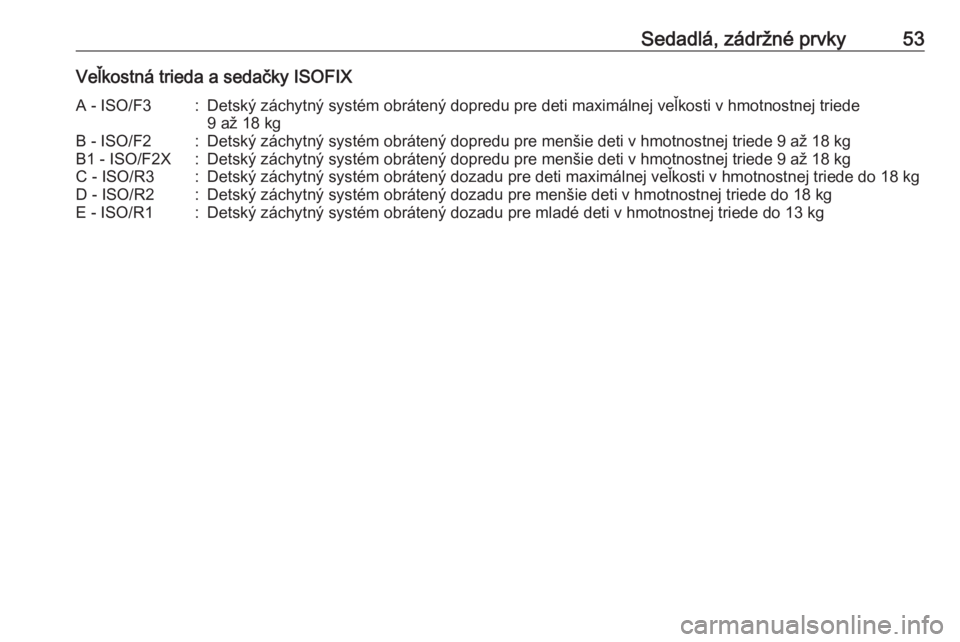

Sedadlá, zádržné prvky53Veľkostná trieda a sedačky ISOFIXA - ISO/F3:Detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede
9 až 18 kgB - ISO/F2:Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgB1 - ISO/F2X:Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kgC - ISO/R3:Detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kgD - ISO/R2:Detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kgE - ISO/R1:Detský záchytný systém obrátený dozadu pre mladé deti v hmotnostnej triede do 13 kg

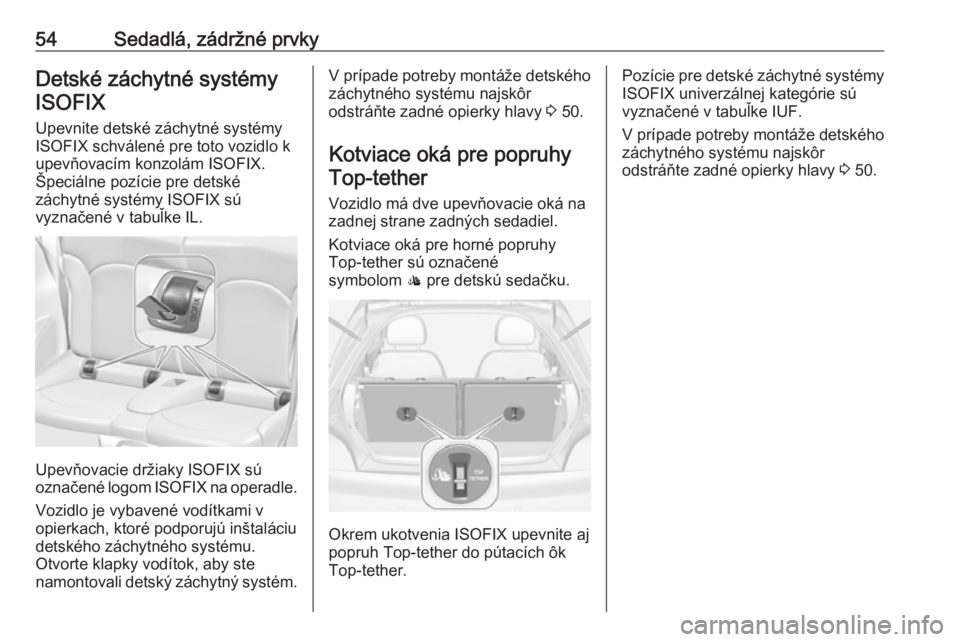

54Sedadlá, zádržné prvkyDetské záchytné systémyISOFIX
Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k upevňovacím konzolám ISOFIX.
Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke IL.
Upevňovacie držiaky ISOFIX sú
označené logom ISOFIX na operadle.
Vozidlo je vybavené vodítkami v
opierkach, ktoré podporujú inštaláciu
detského záchytného systému.
Otvorte klapky vodítok, aby ste
namontovali detský záchytný systém.
V prípade potreby montáže detského záchytného systému najskôr
odstráňte zadné opierky hlavy 3 50.
Kotviace oká pre popruhy Top‑tether
Vozidlo má dve upevňovacie oká nazadnej strane zadných sedadiel.
Kotviace oká pre horné popruhy
Top-tether sú označené
symbolom : pre detskú sedačku.
Okrem ukotvenia ISOFIX upevnite aj
popruh Top-tether do pútacích ôk
Top-tether.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF.
V prípade potreby montáže detského
záchytného systému najskôr
odstráňte zadné opierky hlavy 3 50.

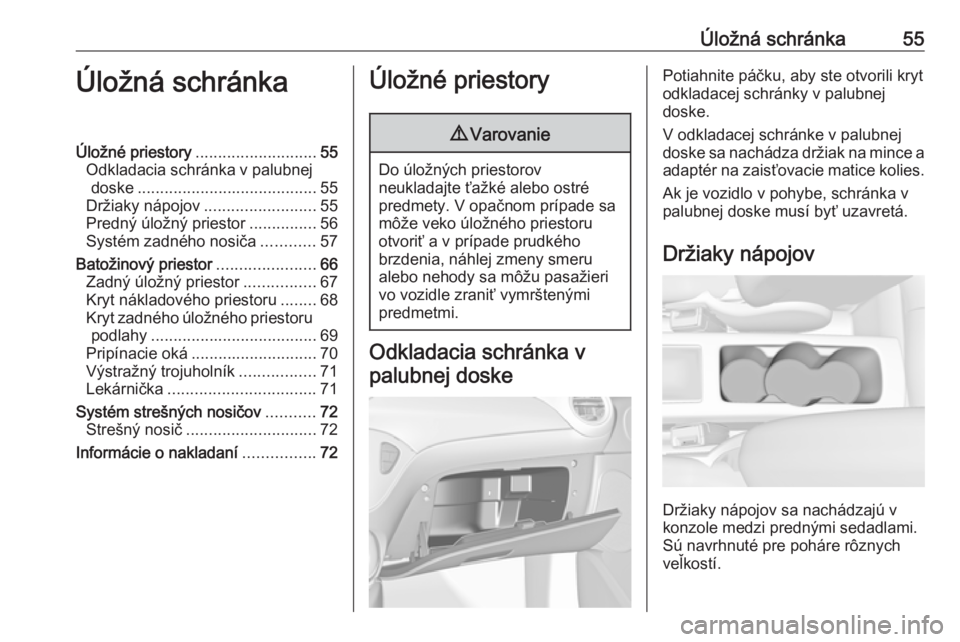

Úložná schránka55Úložná schránkaÚložné priestory........................... 55
Odkladacia schránka v palubnej doske ........................................ 55
Držiaky nápojov .........................55
Predný úložný priestor ...............56
Systém zadného nosiča ............57
Batožinový priestor ......................66
Zadný úložný priestor ................67
Kryt nákladového priestoru ........68
Kryt zadného úložného priestoru podlahy ..................................... 69
Pripínacie oká ............................ 70
Výstražný trojuholník .................71
Lekárnička ................................. 71
Systém strešných nosičov ...........72
Strešný nosič ............................. 72
Informácie o nakladaní ................72Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Odkladacia schránka v
palubnej doske
Potiahnite páčku, aby ste otvorili kryt
odkladacej schránky v palubnej
doske.
V odkladacej schránke v palubnej
doske sa nachádza držiak na mince a
adaptér na zaisťovacie matice kolies.
Ak je vozidlo v pohybe, schránka v
palubnej doske musí byť uzavretá.
Držiaky nápojov
Držiaky nápojov sa nachádzajú v
konzole medzi prednými sedadlami.
Sú navrhnuté pre poháre rôznych
veľkostí.

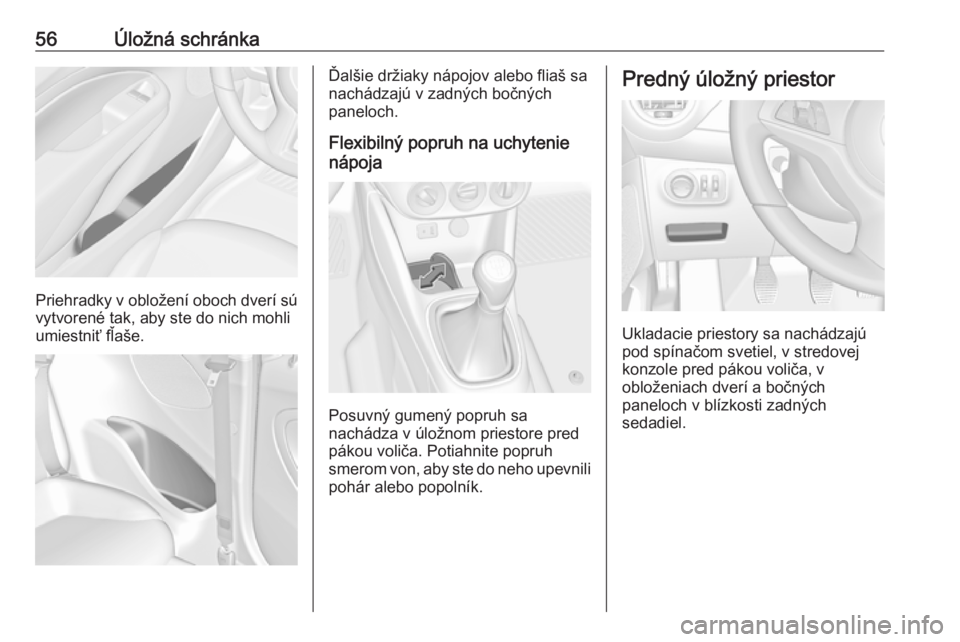

56Úložná schránka
Priehradky v obložení oboch dverí súvytvorené tak, aby ste do nich mohli
umiestniť fľaše.
Ďalšie držiaky nápojov alebo fliaš sa
nachádzajú v zadných bočných
paneloch.
Flexibilný popruh na uchytenie
nápoja
Posuvný gumený popruh sa
nachádza v úložnom priestore pred
pákou voliča. Potiahnite popruh
smerom von, aby ste do neho upevnili pohár alebo popolník.
Predný úložný priestor
Ukladacie priestory sa nachádzajú
pod spínačom svetiel, v stredovej
konzole pred pákou voliča, v
obloženiach dverí a bočných
paneloch v blízkosti zadných
sedadiel.

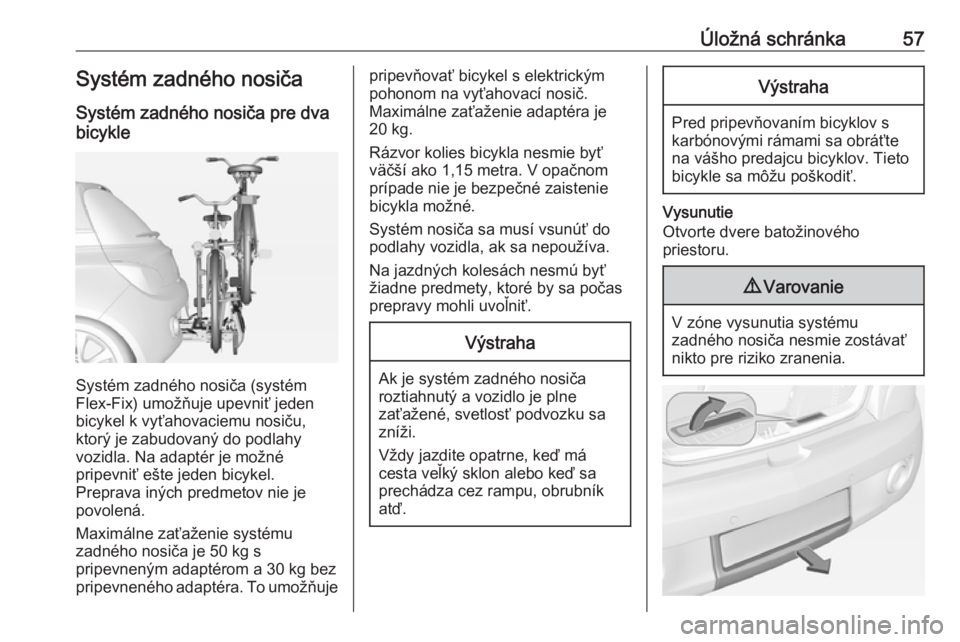

Úložná schránka57Systém zadného nosičaSystém zadného nosiča pre dva
bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť jeden bicykel k vyťahovaciemu nosiču,ktorý je zabudovaný do podlahy
vozidla. Na adaptér je možné
pripevniť ešte jeden bicykel.
Preprava iných predmetov nie je
povolená.
Maximálne zaťaženie systému
zadného nosiča je 50 kg s
pripevneným adaptérom a 30 kg bez
pripevneného adaptéra. To umožňuje
pripevňovať bicykel s elektrickým
pohonom na vyťahovací nosič.
Maximálne zaťaženie adaptéra je
20 kg.
Rázvor kolies bicykla nesmie byť
väčší ako 1,15 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém nosiča sa musí vsunúť do
podlahy vozidla, ak sa nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Ak je systém zadného nosiča roztiahnutý a vozidlo je plne
zaťažené, svetlosť podvozku sa
zníži.
Vždy jazdite opatrne, keď má
cesta veľký sklon alebo keď sa
prechádza cez rampu, obrubník
atď.
Výstraha
Pred pripevňovaním bicyklov s
karbónovými rámami sa obráťte na vášho predajcu bicyklov. Tieto
bicykle sa môžu poškodiť.
Vysunutie
Otvorte dvere batožinového
priestoru.
9 Varovanie
V zóne vysunutia systému
zadného nosiča nesmie zostávať
nikto pre riziko zranenia.

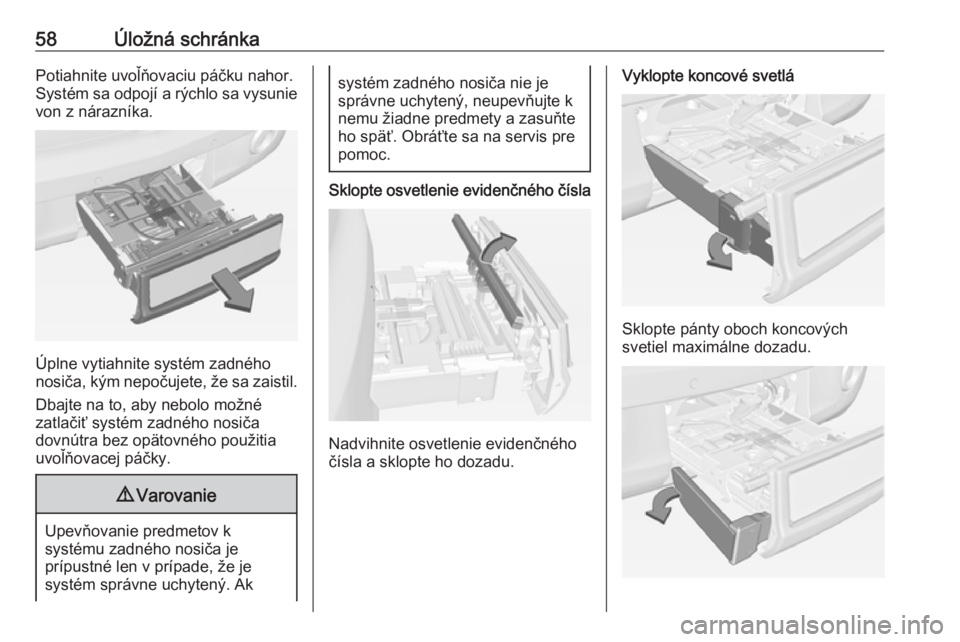

58Úložná schránkaPotiahnite uvoľňovaciu páčku nahor.
Systém sa odpojí a rýchlo sa vysunie
von z nárazníka.
Úplne vytiahnite systém zadného
nosiča, kým nepočujete, že sa zaistil.
Dbajte na to, aby nebolo možné
zatlačiť systém zadného nosiča
dovnútra bez opätovného použitia
uvoľňovacej páčky.
9 Varovanie
Upevňovanie predmetov k
systému zadného nosiča je
prípustné len v prípade, že je
systém správne uchytený. Ak
systém zadného nosiča nie je
správne uchytený, neupevňujte k
nemu žiadne predmety a zasuňte
ho späť. Obráťte sa na servis pre
pomoc.
Sklopte osvetlenie evidenčného čísla
Nadvihnite osvetlenie evidenčného
čísla a sklopte ho dozadu.
Vyklopte koncové svetlá
Sklopte pánty oboch koncových
svetiel maximálne dozadu.
