Page 13 of 247
V krátkosti111Elektricky ovládaná okna ......30
2 Vnější zrcátka ....................... 28
3 Tempomat .......................... 147
Omezovač rychlosti ............. 149
4 Boční větrací otvory ............128
5 Ukazatele změny směru
jízdy, světelná houkačka,
potkávací světla a dálková
světla ................................... 115
Výstupní osvětlení .............118
Parkovací světla .................. 115
Tlačítka informačního
centra řidiče .......................... 93
6 Přístroje ................................ 81
7 Ovládací prvky
informačního systému ..........74
8 Informační centrum řidiče .....93
9 Stěrače čelního skla,
systém ostřikovačů
čelního skla, zadní stěrač,
systém zadního
ostřikovače ............................ 75
10 Centrální zamykání ...............22
Režim City ........................... 146Volič paliva ............................ 82
Tlačítko Eco pro systém
stop-start ............................. 133
Systém kontroly trakcí ........ 143
Elektronické stabilizace
vozidla ................................ 144
Parkovací asistent .............. 150
Vyhřívání sedadel .................39
Vyhřívání volantu ..................74
11 Barevný informační displej ...98
Grafický informační displej ....99
12 Výstražná světla ................. 114
Kontrolka vypnutí airbagu ....88
Kontrolka bezpečnostního
pásu předního spolujezdce ..88
13 Stavová LED systému
alarmu .................................. 26
14 Středové větrací otvory ......128
15 Boční ventilační otvory,
strana spolujezdce ..............128
16 Odkládací schránka
v palubní desce ....................54
17 Klimatizace .......................... 120
18 Napájecí zásuvka .................. 8019Vstup AUX, vstup USB .........10
20 Páka voliče, převodovka ....137
21 Parkovací brzda ..................142
22 Spínací skříňka se
zámkem řízení ...................131
23 Houkačka ............................. 75
Airbag řidiče ......................... 44
24 Uvolňovací páčka kapoty ...169
25 Nastavení polohy volantu ....74
26 Spínač světel .....................112
Nastavení sklonu
světlometů .......................... 114
Zadní světlo do mlhy ..........115
Pojistková skříňka ..............187
Intenzita osvětlení
přístrojové desky .................116
Intenzita osvětlení okolí .....116
Page 17 of 247
V krátkosti15Stěrač zadního skla
Stisknutím kolébkového spínače
zapnete stěrač zadního skla:
horní spínač:nepřetržitý chodspodní spínač:přerušovaný chodstřední poloha:vypnutoOstřikovač zadního okna
Zatlačte páčku.
Kapalina ostřikovače se rozstříkne na zadní sklo a stěrač provede několik
setření.
Stěrač/ostřikovač zadního skla
3 77.
Klimatizace
Vyhřívání zadního okna
Vyhřívání se ovládá stisknutím
tlačítka Ü.
Vyhřívání zadního skla 3 31.
Vyhřívání vnějších zpětných
zrcátek
Stisknutím tlačítka Ü se rovněž
zapne vyhřívání vnějších zpětných
zrcátek.
Vyhřívání vnějších zpětných zrcátek 3 29.
Page 75 of 247
Přístroje a ovládací prvky73Přístroje a ovládací
prvkyOvládací prvky ............................. 74
Nastavení polohy volantu ..........74
Ovládací prvky na volantu .........74
Vyhřívání volantu .......................74
Houkačka .................................. 75
Stěrače/ostřikovač čelního okna .......................................... 75
Stěrač/ostřikovač zadního okna .......................................... 77
Venkovní teplota ........................77
Hodiny ....................................... 78
Napájecí zásuvky ......................80
Zapalovač cigaret ......................80
Popelníky ................................... 81
Výstražné kontrolky, měřicí přís‐
troje a ukazatele .......................... 81
Sestava sdružených přístrojů ....81
Rychloměr ................................. 81
Počítadlo kilometrů ....................81
Denní počítadlo kilometrů ..........81
Otáčkoměr ................................. 82
Palivoměr .................................. 82
Volič paliva ................................ 82Ukazatel teploty chladicí
kapaliny motoru ........................83
Servisní displej .......................... 83
Kontrolky ................................... 84
Ukazatele směru .......................87
Připomenutí bezpečnostního pásu .......................................... 88
Airbag a předpínače bezpečnostních pásů ...............88
Vypnutí airbagu ......................... 88
Systém nabíjení .........................89
Kontrolka nesprávné funkce ......89
Brzy proveďte servis vozidla .....89
Systém brzd a spojky ................89
Sešlápněte pedál .......................89
Protiblokovací systém brzd (ABS) ........................................ 90
Řazení směrem nahoru .............90
Posilovač řízení ......................... 90
Ultrazvukový parkovací asistent ..................................... 90
Elektronická stabilizace vozidla vypnuta ..................................... 90
Elektronické řízení stability a systém kontroly prokluzu .......91
Systém sledování tlaku vzduchu v pneumatikách ........................91
Tlak motorového oleje ...............91
Nízká hladina paliva ..................92
Imobilizér ................................... 92Vnější osvětlení......................... 92
Dálková světla ........................... 92
Zadní světlo do mlhy .................92
Tempomat ................................. 92
Otevřené dveře .......................... 92
Informační displeje .......................93
Informační centrum řidiče ..........93
Barevný informační displej ........98
Grafický informační displej ........99
Zprávy vozidla ............................ 100
Výstražné zvonkohry ...............102
Napětí akumulátoru .................102
Personalizace vozidla ................103
OnStar ....................................... 107
Page 79 of 247
Přístroje a ovládací prvky77Zatáhněte za páčku. Kapalina
ostřikovače se rozstříkne na čelní
sklo a stěrače provedou několik
setření.
Kapalina do ostřikovačů 3 171
Stěrač/ostřikovač zadního okna
Stisknutím kolébkového spínače
zapnete stěrač zadního skla:
horní poloha:nepřetržitý choddolní poloha:přerušovaný chodstřední poloha:vypnuto
Zatlačte páčku. Kapalina ostřikovače
se rozstříkne na zadní sklo a stěrače provedou několik setření.
Nepoužívejte v případě, že je zadní
okno namrzlé.
V myčkách automobilů je vypněte.
Stěrač zadního skla se automaticky
zapne, když jsou zapnuté stěrače
čelního skla a zařadíte zpátečku.
Zapnutí nebo vypnutí této funkce lze
změnit v nabídce Konfigurace
systému v informačním displeji.
Kapalina do ostřikovačů 3 171
Personalizace vozidla 3 103.
Venkovní teplota
Pokles teploty se zobrazí ihned,
zvýšení teploty s malým prodlením.
Teploty nižší než 3 °C blikají.
Na obrázku je vyobrazen grafický
informační displej.
Page 104 of 247
102Přístroje a ovládací prvkyúrovně displeje", která je dodána
s balíček dokumentace pro
zákazníka. Pro další pomoc se
obraťte na servis.
Systém zobrazuje zprávy týkající se
následujících věcí:
● hladiny kapalin
● systému alarmu
● brzdy
● podvozkové systémy
● tempomat, omezovač rychlosti ● systémy parkovacího asistenta
● osvětlení, výměny žárovek
● systém stěračů/ostřikovačů
● dveře, okna
● rádiový dálkový ovladač
● bezpečnostní pásy
● systémy airbagů
● motor a převodovka
● tlak vzduchu v pneumatikách
● akumulátor vozidlaZprávy vozidla na barevném
informačním displeji
Některé důležité zprávy se navíc
zobrazí na barevném informačním displeji. Některé zprávy se zobrazí
pouze krátce na několik sekund.
Výstražné zvonkohry Při startování motoru nebo
během jízdy
V daný okamžik zní vždy jen jedno zvukové upozornění.
Varovné zvukové upozornění na
nepřipoutané bezpečnostní pásy má
vyšší prioritu než jakákoliv jiná
zvuková upozornění.
● Pokud není zapnutý bezpečnostní pás.
● Pokud při rozjezdu vozidla nejsou zcela zavřené dveře nebo
dveře zavazadlového prostoru.
● Pokud je překročena určitá rychlost se zabrzděnou ruční
brzdou.
● Pokud je překročena zadaná maximální rychlost.● Pokud se v informačním centruřidiče nebo na informačním
displeji zobrazí výstražná zpráva.
● Pokud parkovací asistent zjistí překážku.
● Pokud byla zařazena zpátečka a je vysunutý zadní nosný
systém.
Když vozidlo stojí a/nebo dveře
řidiče jsou otevřené
● Se zapnutým vnějším osvětlením.
V režimu Autostop ● Pokud jsou dveře řidiče otevřené.
Napětí akumulátoru
Prostřední displej
Při poklesu napětí akumulátoru
vozidla se v informačním centru řidiče zobrazí varovný kód 174.
Horní displej
Pokud klesá napětí akumulátoru
vozidla, v informačním centru řidiče
se zobrazí varovná zpráva.
Page 106 of 247
104Přístroje a ovládací prvkyJazyky (Languages)
Volba požadovaného jazyka.
Nastavení času a data
Viz hodiny 3 78.
Nastavení rádia
Další informace viz uživatelská
příručka informačního a zábavného
centra.
Nastavení telefonu
Další informace viz uživatelská
příručka informačního a zábavného
centra.
Nastavení vozidla ● Klima a kvalita vzduchu
Automatické otáčky ventilátoru :
Upravuje úroveň proudění
vzduchu v kabině u klimatizace
v automatickém režimu.
Air conditioning mode (Režim
klimatizace) : Ovládá stav
kompresoru chlazení při startu
vozidla. Poslední nastavení
(doporučeno) nebo možnost při
startu vozidla je buď vždy ON
nebo vždy OFF.Automatické odmlžení zadního skla : Automatická aktivace
vyhřívání zadního okna.
● Komfort a pohodlí
Hlasitost zvukového upozornění :
Změna hlasitosti výstražné
zvonkohry.
Personalizace řidičem : Zapnutí
nebo vypnutí funkce
personalizace.
Automatické stírání při zpátečce :
Zapnutí nebo vypnutí
automatického spuštění stěrače
zadního okna při zařazení
zpátečky.
● Systémy detekce/kolize
Parkovací asistent : Zapnutí nebo
vypnutí ultrazvukových snímačů.
Výstraha v případě mrtvého
úhlu : Mění nastavení systému
upozornění na mrtvý úhel.
● Osvětlení
Osvětlení vozidla při přiblížení :
Zapnutí nebo vypnutí uvítacího nástupního osvětlení.
Osvětlení pří výstupu :Zapnutí nebo vypnutí a změna
délky osvětlení při vystupování.
● Elektricky ovládané zámky dveří
Automatické zamykání dveří :
Zapíná nebo vypíná funkce
automatického zamykání dveří po zapnutí zapalování.
Ochrana před zamk.otevř.dveří :
Zapíná nebo vypíná funkce
zamknutí dveří při otevřených
dveřích řidiče.
Zpožděné zamykání dveří :
Zapnutí nebo vypnutí funkce
zpožděného zamykání dveří.
Tato nabídka se zobrazí při
vypnuté funkce Ochrana před
zamk.otevř.dveří . Centrální
zamykání 3 22.
● Dálk.zamknutí,odemknutí,starto‐
vání
Reakce světel při dálk.odemk. :
Zapnutí nebo vypnutí odezvy
bliknutím ukazatelů směru
během odemykání.
Odemknutí s pasivním klíčem :
Změna nastavení, týkající se
odemknutí pouze dveří řidiče
Page 108 of 247
106Přístroje a ovládací prvky●Komfort a pohodlí
Hlasitost zvonku : Změna
hlasitosti výstražné zvonkohry.
Personalizace podle řidiče :
Zapnutí nebo vypnutí funkce
personalizace.
Autom. stírání při zpátečce :
Zapnutí nebo vypnutí automatického spuštění stěrače
zadního okna při zařazení
zpátečky.
● Kolize / detekce
Parkovací asistent : Zapnutí nebo
vypnutí ultrazvukových snímačů.
Upozornění na boční mrtvý bod :
Mění nastavení systému
upozornění na mrtvý úhel.
● Osvětlení
Osvětlení výstupu : Zapnutí nebo
vypnutí a změna délky osvětlení
při vystupování.
Kontrolky lokátoru vozidla :
Zapnutí nebo vypnutí uvítacího osvětlení.
● Elektrické zámky dveří
Autom. zamknutí dveří : Zapíná
nebo vypíná funkceautomatického zamykání dveří po zapnutí zapalování.
Ochrana proti zamknutí
odemčených dveří vypnutá :
Zapíná nebo vypíná funkce
zamknutí dveří při otevřených
dveřích řidiče.
Opožděné zamknutí dveří :
Zapnutí nebo vypnutí funkce zpožděného zamykání dveří.
Tato nabídka se zobrazí při
vypnuté funkce Ochrana proti
zamknutí odemčených dveří
vypnutá . Centrální zamykání
3 22.
● Odemykání a zamykání
Zpětná vazba kontrolky
dálkového odemykání : Zapnutí
nebo vypnutí odezvy bliknutím
ukazatelů směru během
odemykání.
Dálkově odemknout dveře :
Změna nastavení, týkající se
odemknutí pouze dveří řidiče
nebo celého vozidla během
odemykání.
Znovu dálkově zamknout
odemknuté dveře : Zapnutí nebovypnutí funkce automatického
opětovného uzamčení po
odemknutí bez otevření vozidla.
● Tovární nastavení vozidla :
Obnovuje výchozí tovární
nastavení vozidla.
Jazyk
Volba požadovaného jazyka.
Rolování textu
Další informace viz uživatelská
příručka informačního a zábavného
centra.
Hlas. odezvy při dotyku
Další informace viz uživatelská
příručka informačního a zábavného
centra.
Max počáteční hlasitost
Další informace viz uživatelská
příručka informačního a zábavného
centra.
Verze systému
Další informace viz uživatelská
příručka informačního a zábavného
centra.
Page 115 of 247
Osvětlení113Aktuální stav automatického ovládání
světel se zobrazuje v informačním
centru řidiče.
Po zapnutí zapalování je automatické ovládání osvětlení aktivní.
Při zapnutí světlometů se rozsvítí
kontrolka 8. Kontrolka 8 3 92.
Koncová světla
Zadní světla svítí spolu s předními
světly a bočními světly.
Automatické ovládání světelPokud je zapnuta funkce
automatického ovládání světel
a motor je v chodu, systém
automaticky přepíná mezi světly pro
jízdu ve dne a potkávacími světly v závislosti na venkovních světelných podmínkách a informacích
poskytnutých systémem dešťového
čidla.
Světla denního osvětlení 3 114.
Automatická aktivace
potkávacích světel
Při zapnutém automatickém ovládání světel a běžícím motoru se rozsvítí
světlomety při zhoršených světelných
podmínkách.
Kromě toho se potkávací světla
rozsvítí, pokud byly zapnuty stěrače
čelního skla na několik setření.
Zjištění tunelu Při vjetí do tunelu jsou neprodlenězapnuty světlomety.Dálková světla
Pro přepnutí z tlumených světel na
dálková světla zatlačte na pákový
přepínač.
Pro přepnutí na tlumená světla
opětovně zatlačte nebo zatáhněte za
pákový přepínač.
Světelná houkačka
Pro aktivování světelné houkačky
zatáhněte za páčku.
Page 176 of 247
174Péče o vozidloVýznam symbolů:● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit slepotu nebo vážné
popáleniny.
● Další informace - viz uživatelská příručka.

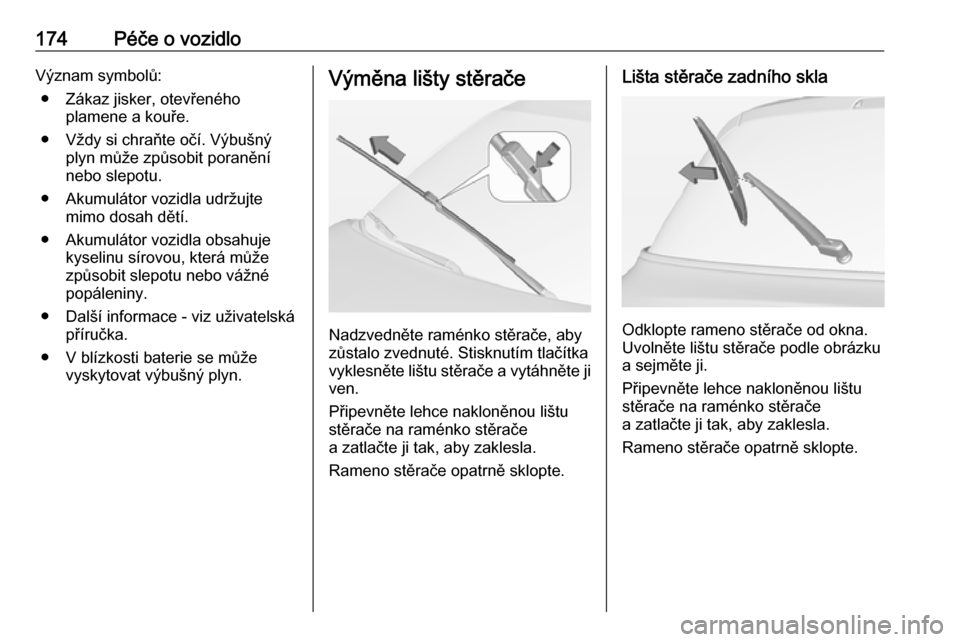

● V blízkosti baterie se může vyskytovat výbušný plyn.Výměna lišty stěrače
Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Připevněte lehce nakloněnou lištu
stěrače na raménko stěrače
a zatlačte ji tak, aby zaklesla.
Rameno stěrače opatrně sklopte.
Lišta stěrače zadního skla
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.
Připevněte lehce nakloněnou lištu
stěrače na raménko stěrače
a zatlačte ji tak, aby zaklesla.
Rameno stěrače opatrně sklopte.
Page 187 of 247
Péče o vozidlo185Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.
Č.Obvod1–2Spínač vnějších zrcátek3Modul řízení karoserie4Stahovací střešní okno/řídicí
modul podvozku5ABS6Levé světlo denního osvětlení7–8Modul řízení karoserie9Snímač akumulátoru vozidla10Naklápění světlometů/TPMS/
stahovací střešní okno11Zadní stěrač12Vyhřívání oken13Pravé světlo denního osvětlení14Vyhřívání zrcátek15–
