OPEL ADAM 2016 Посібник з експлуатації (in Ukrainian)

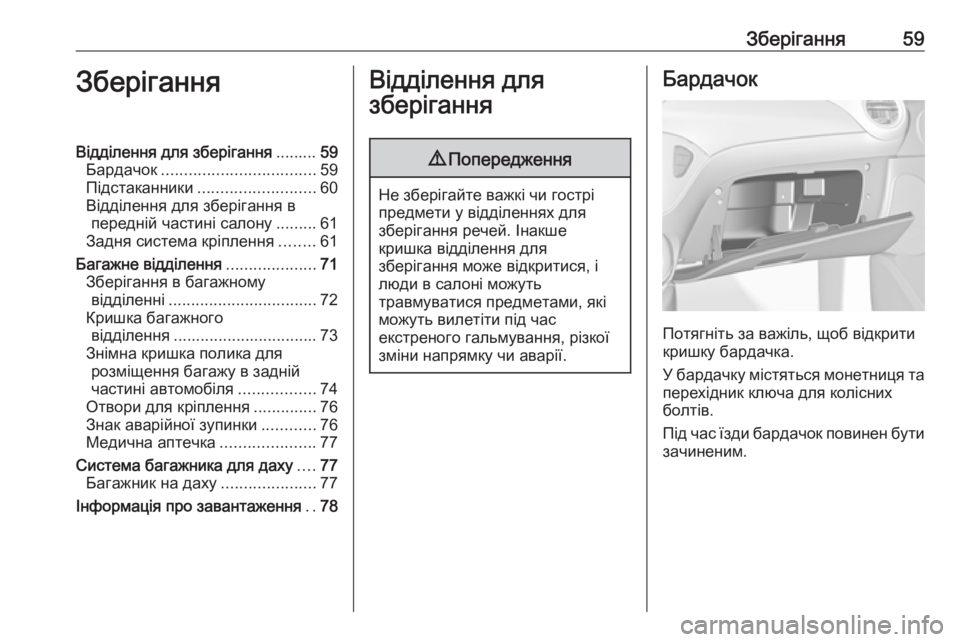

Зберігання59ЗберіганняВідділення для зберігання.........59
Бардачок .................................. 59
Підстаканники .......................... 60
Відділення для зберігання в передній частині салону .........61
Задня система кріплення ........61
Багажне відділення ....................71
Зберігання в багажному відділенні ................................. 72
Кришка багажного відділення ................................ 73
Знімна кришка полика для розміщення багажу в задній
частині автомобіля .................74
Отвори для кріплення ..............76
Знак аварійної зупинки ............76
Медична аптечка .....................77
Система багажника для даху ....77
Багажник на даху .....................77
Інформація про завантаження ..78Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше
кришка відділення для
зберігання може відкритися, і люди в салоні можуть
травмуватися предметами, які можуть вилетіти під час
екстреного гальмування, різкої
зміни напрямку чи аварії.
Бардачок
Потягніть за важіль, щоб відкрити
кришку бардачка.
У бардачку містяться монетниця та
перехідник ключа для колісних
болтів.
Під час їзди бардачок повинен бути зачиненим.

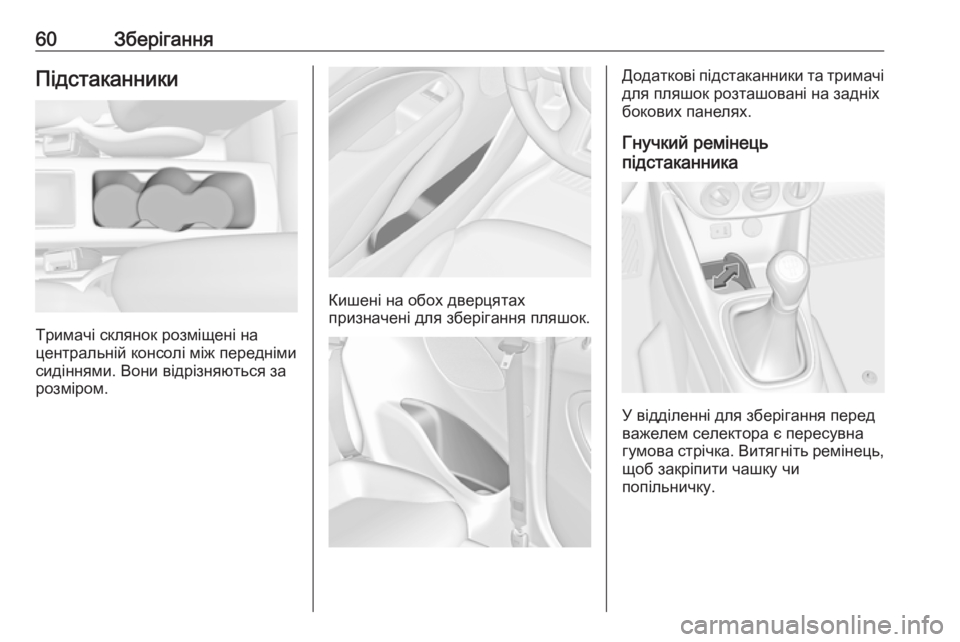

60ЗберіганняПідстаканники
Тримачі склянок розміщені на
центральній консолі між передніми
сидіннями. Вони відрізняються за
розміром.
Кишені на обох дверцятах
призначені для зберігання пляшок.
Додаткові підстаканники та тримачі для пляшок розташовані на задніх
бокових панелях.
Гнучкий ремінець
підстаканника
У відділенні для зберігання перед
важелем селектора є пересувна
гумова стрічка. Витягніть ремінець,
щоб закріпити чашку чи
попільничку.

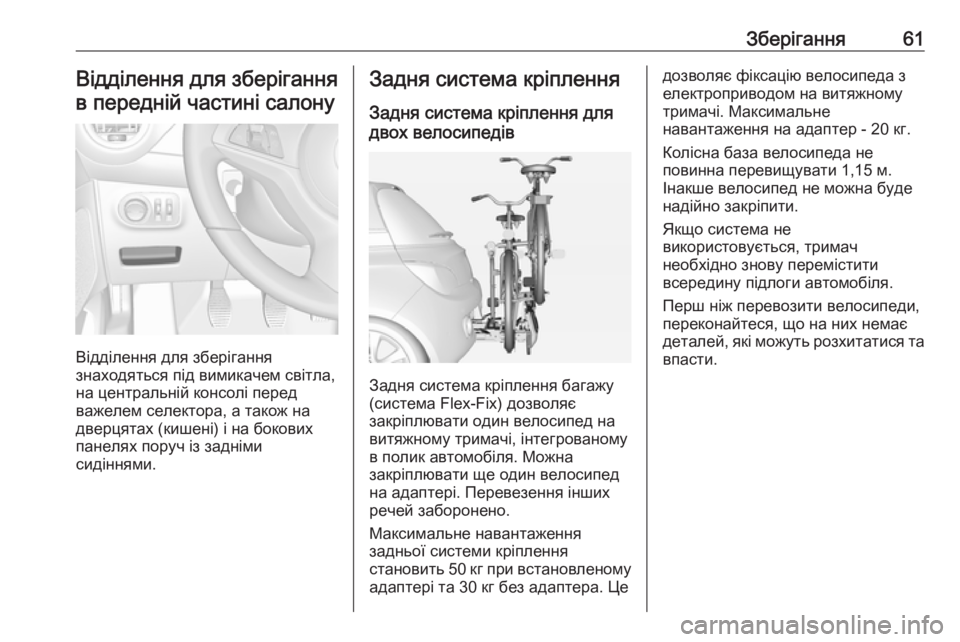

Зберігання61Відділення для зберіганняв передній частині салону
Відділення для зберігання
знаходяться під вимикачем світла,
на центральній консолі перед
важелем селектора, а також на дверцятах (кишені) і на боковихпанелях поруч із задніми
сидіннями.
Задня система кріплення
Задня система кріплення для
двох велосипедів
Задня система кріплення багажу
(система Flex-Fix) дозволяє
закріплювати один велосипед на
витяжному тримачі, інтегрованому
в полик автомобіля. Можна
закріплювати ще один велосипед
на адаптері. Перевезення інших
речей заборонено.
Максимальне навантаження
задньої системи кріплення
становить 50 кг при встановленому
адаптері та 30 кг без адаптера. Це
дозволяє фіксацію велосипеда з
електроприводом на витяжному
тримачі. Максимальне
навантаження на адаптер - 20 кг.
Колісна база велосипеда не
повинна перевищувати 1,15 м.
Інакше велосипед не можна буде
надійно закріпити.
Якщо система не
використовується, тримач
необхідно знову перемістити
всередину підлоги автомобіля.
Перш ніж перевозити велосипеди,
переконайтеся, що на них немає
деталей, які можуть розхитатися та впасти.

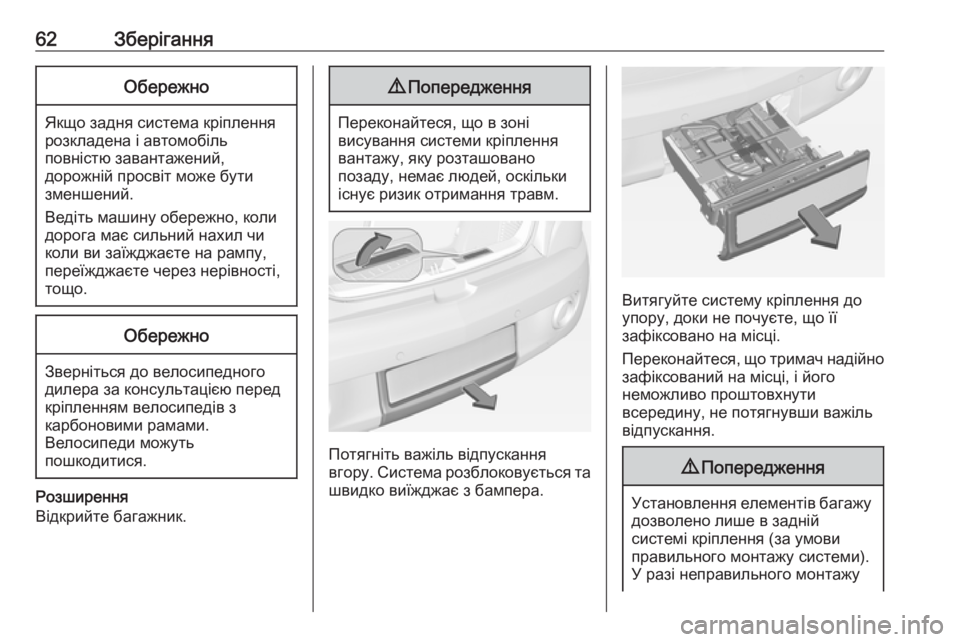

62ЗберіганняОбережно
Якщо задня система кріплення
розкладена і автомобіль
повністю завантажений,
дорожній просвіт може бути
зменшений.
Ведіть машину обережно, коли
дорога має сильний нахил чи
коли ви заїжджаєте на рампу,
переїжджаєте через нерівності,
тощо.
Обережно
Зверніться до велосипедного
дилера за консультацією перед
кріпленням велосипедів з
карбоновими рамами.
Велосипеди можуть
пошкодитися.
Розширення
Відкрийте багажник.
9 Попередження
Переконайтеся, що в зоні
висування системи кріплення
вантажу, яку розташовано
позаду, немає людей, оскільки
існує ризик отримання травм.
Потягніть важіль відпускання
вгору. Система розблоковується та
швидко виїжджає з бампера.
Витягуйте систему кріплення до
упору, доки не почуєте, що її
зафіксовано на місці.
Переконайтеся, що тримач надійно зафіксований на місці, і його
неможливо проштовхнути
всередину, не потягнувши важіль
відпускання.
9 Попередження
Установлення елементів багажу
дозволено лише в задній
системі кріплення (за умови
правильного монтажу системи).
У разі неправильного монтажу

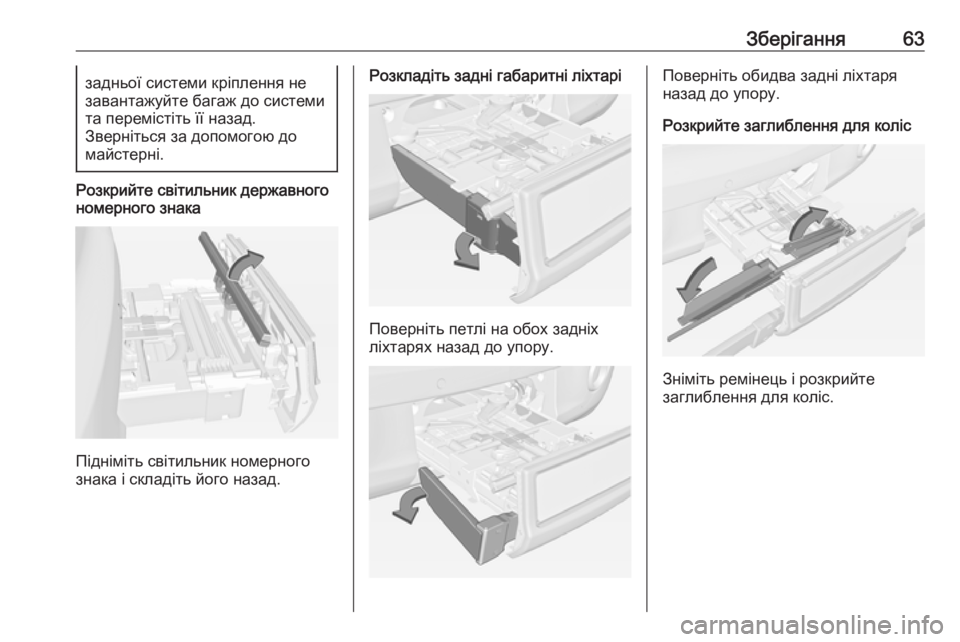

Зберігання63задньої системи кріплення не
завантажуйте багаж до системи
та перемістіть її назад.
Зверніться за допомогою до
майстерні.
Розкрийте світильник державного
номерного знака
Підніміть світильник номерного
знака і складіть його назад.
Розкладіть задні габаритні ліхтарі
Поверніть петлі на обох задніх
ліхтарях назад до упору.
Поверніть обидва задні ліхтаря
назад до упору.
Розкрийте заглиблення для коліс
Зніміть ремінець і розкрийте
заглиблення для коліс.

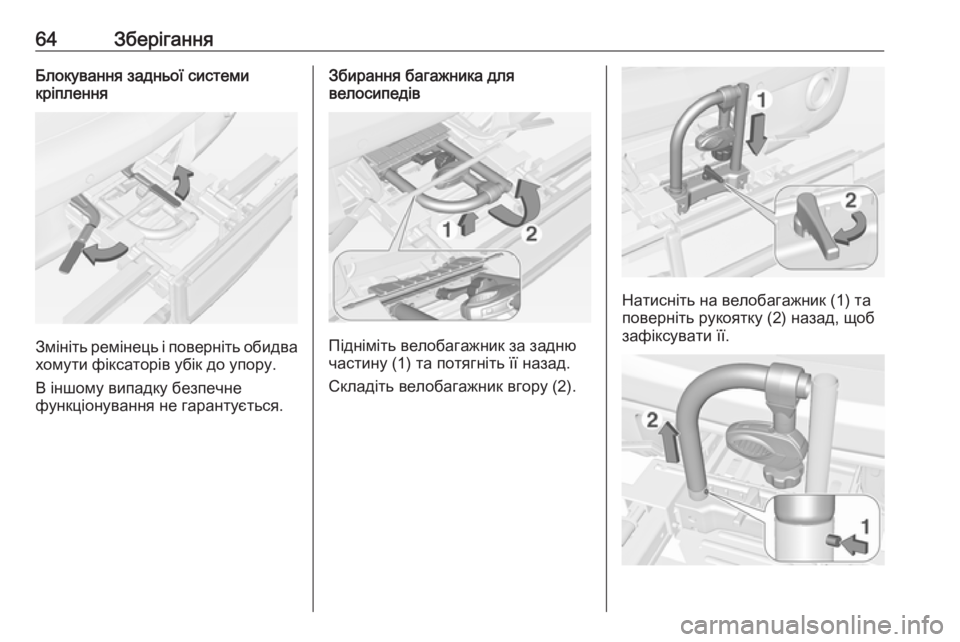

64ЗберіганняБлокування задньої системи
кріплення
Змініть ремінець і поверніть обидва
хомути фіксаторів убік до упору.
В іншому випадку безпечне
функціонування не гарантується.
Збирання багажника для
велосипедів
Підніміть велобагажник за задню
частину (1) та потягніть її назад.
Складіть велобагажник вгору (2).
Натисніть на велобагажник (1) та
поверніть рукоятку (2) назад, щоб
зафіксувати її.

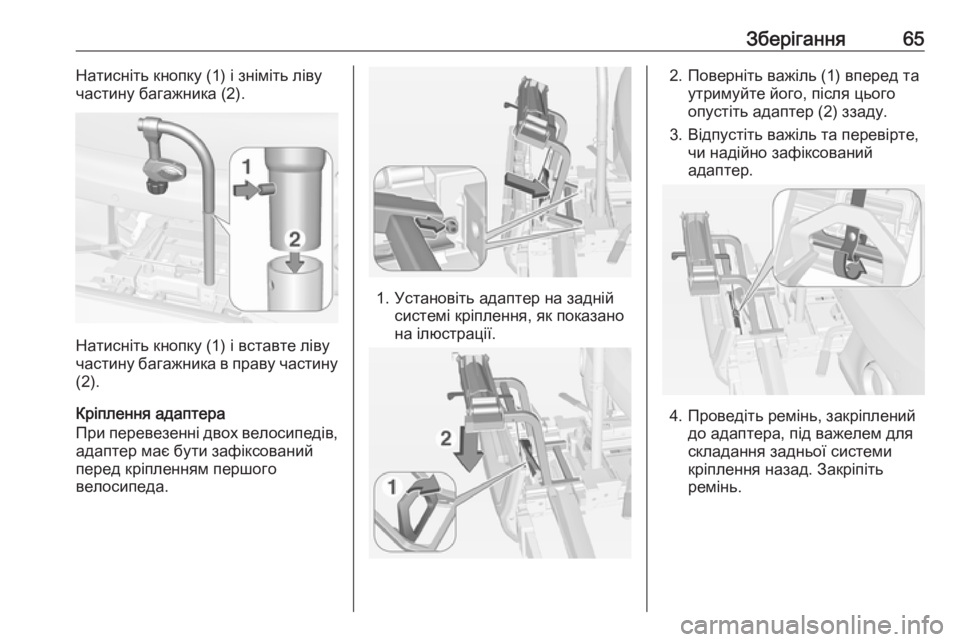

Зберігання65Натисніть кнопку (1) і зніміть ліву
частину багажника (2).
Натисніть кнопку (1) і вставте ліву
частину багажника в праву частину (2).
Кріплення адаптера
При перевезенні двох велосипедів, адаптер має бути зафіксований
перед кріпленням першого
велосипеда.
1. Установіть адаптер на задній системі кріплення, як показано
на ілюстрації.
2. Поверніть важіль (1) вперед та утримуйте його, після цього
опустіть адаптер (2) ззаду.
3. Відпустіть важіль та перевірте, чи надійно зафіксований
адаптер.
4. Проведіть ремінь, закріплений до адаптера, під важелем для
складання задньої системи
кріплення назад. Закріпіть
ремінь.

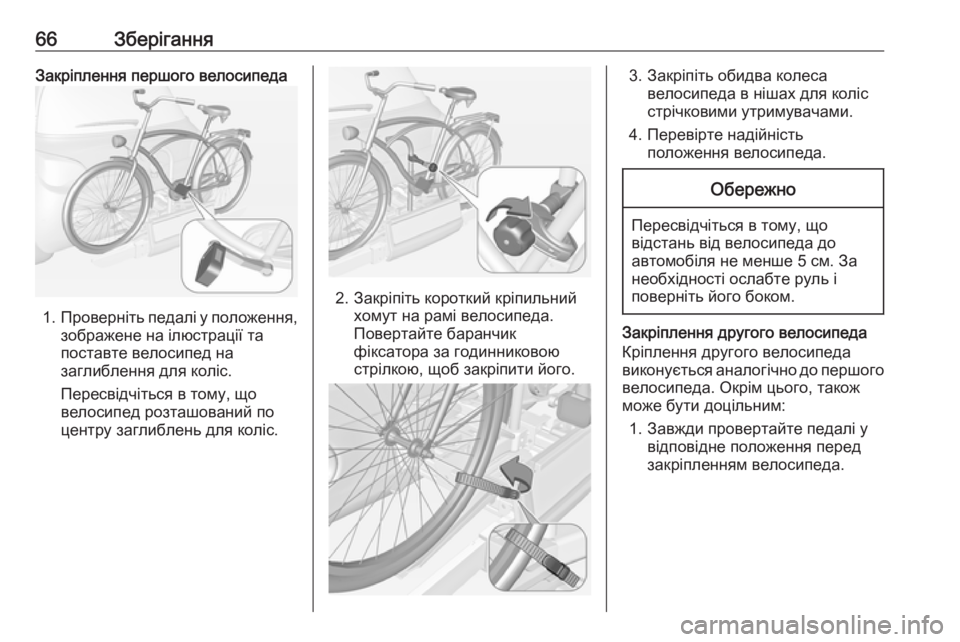

66ЗберіганняЗакріплення першого велосипеда
1.Проверніть педалі у положення,
зображене на ілюстрації та
поставте велосипед на
заглиблення для коліс.
Пересвідчіться в тому, що
велосипед розташований по
центру заглиблень для коліс.
2. Закріпіть короткий кріпильний хомут на рамі велосипеда.
Повертайте баранчик
фіксатора за годинниковою
стрілкою, щоб закріпити його.
3. Закріпіть обидва колеса велосипеда в нішах для коліс
стрічковими утримувачами.
4. Перевірте надійність положення велосипеда.Обережно
Пересвідчіться в тому, що
відстань від велосипеда до
автомобіля не менше 5 см. За
необхідності ослабте руль і
поверніть його боком.
Закріплення другого велосипеда
Кріплення другого велосипеда
виконується аналогічно до першого
велосипеда. Окрім цього, також може бути доцільним:
1. Завжди провертайте педалі у відповідне положення перед
закріпленням велосипеда.

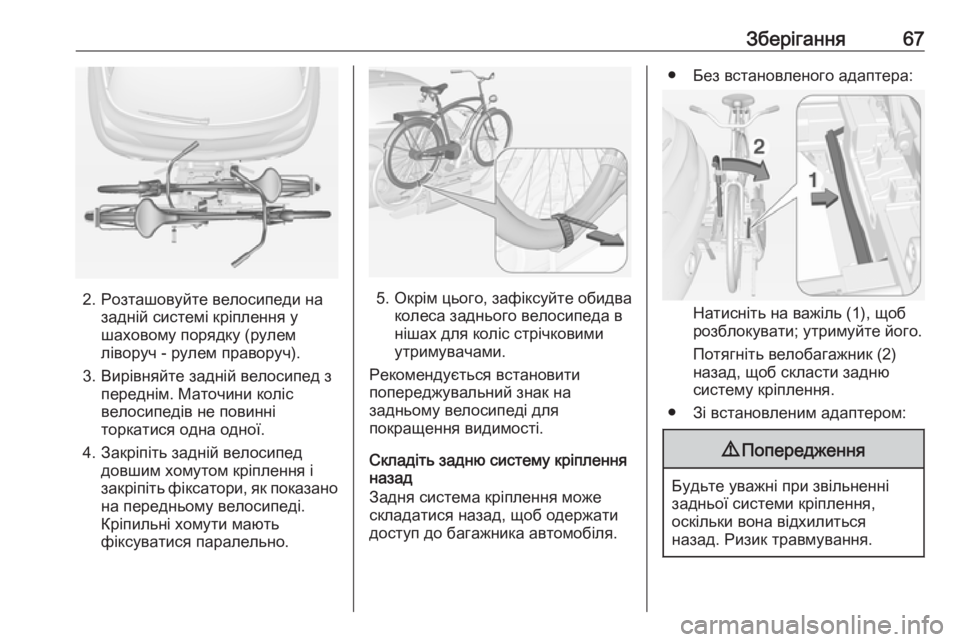

Зберігання67
2. Розташовуйте велосипеди назадній системі кріплення у
шаховому порядку (рулем
ліворуч - рулем праворуч).
3. Вирівняйте задній велосипед з переднім. Маточини коліс
велосипедів не повинні
торкатися одна одної.
4. Закріпіть задній велосипед довшим хомутом кріплення і
закріпіть фіксатори, як показано
на передньому велосипеді.
Кріпильні хомути мають
фіксуватися паралельно.5. Окрім цього, зафіксуйте обидва колеса заднього велосипеда в
нішах для коліс стрічковими
утримувачами.
Рекомендується встановити
попереджувальний знак на
задньому велосипеді для
покращення видимості.
Складіть задню систему кріплення
назад
Задня система кріплення може
складатися назад, щоб одержати
доступ до багажника автомобіля.
● Без встановленого адаптера:
Натисніть на важіль (1), щоб
розблокувати; утримуйте його.
Потягніть велобагажник (2)
назад, щоб скласти задню
систему кріплення.
● Зі встановленим адаптером:
9 Попередження
Будьте уважні при звільненні
задньої системи кріплення,
оскільки вона відхилиться
назад. Ризик травмування.

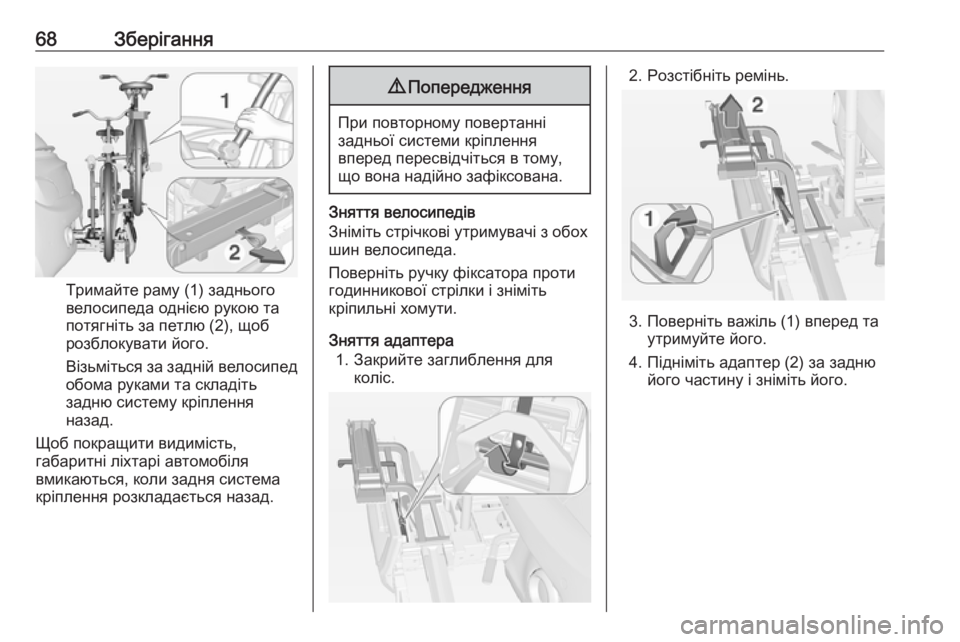

68Зберігання
Тримайте раму (1) заднього
велосипеда однією рукою та
потягніть за петлю (2), щоб
розблокувати його.
Візьміться за задній велосипед
обома руками та складіть
задню систему кріплення
назад.
Щоб покращити видимість,
габаритні ліхтарі автомобіля
вмикаються, коли задня система
кріплення розкладається назад.
9 Попередження
При повторному повертанні
задньої системи кріплення
вперед пересвідчіться в тому,
що вона надійно зафіксована.
Зняття велосипедів
Зніміть стрічкові утримувачі з обох
шин велосипеда.
Поверніть ручку фіксатора проти
годинникової стрілки і зніміть
кріпильні хомути.
Зняття адаптера 1. Закрийте заглиблення для коліс.
2. Розстібніть ремінь.
3. Поверніть важіль (1) вперед таутримуйте його.
4. Підніміть адаптер (2) за задню його частину і зніміть його.
