OPEL ADAM 2017.5 Gebruikershandleiding (in Dutch)

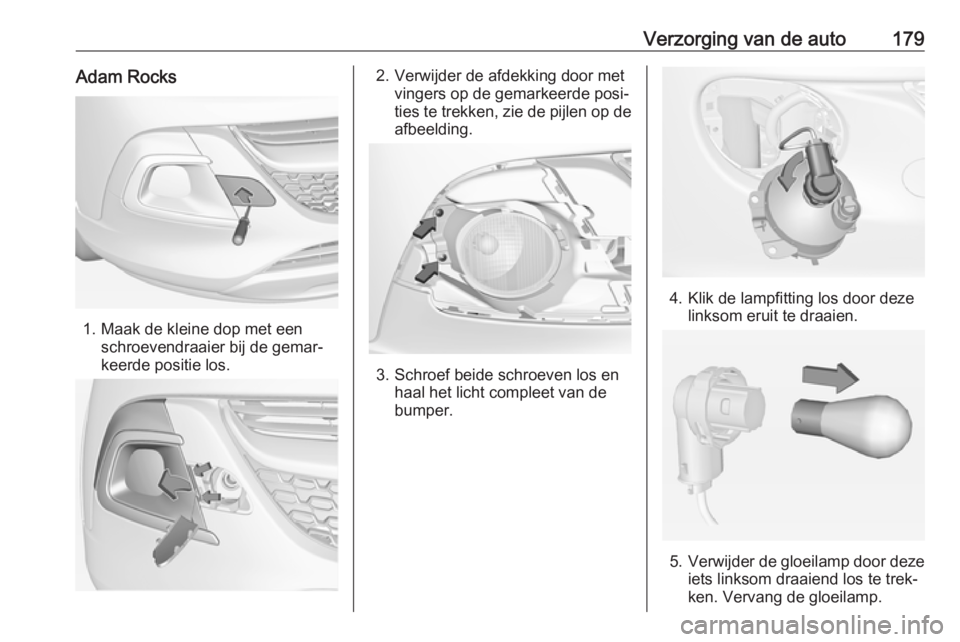

Verzorging van de auto179Adam Rocks
1. Maak de kleine dop met eenschroevendraaier bij de gemar‐
keerde positie los.
2. Verwijder de afdekking door met vingers op de gemarkeerde posi‐
ties te trekken, zie de pijlen op de
afbeelding.
3. Schroef beide schroeven los en haal het licht compleet van de
bumper.
4. Klik de lampfitting los door deze linksom eruit te draaien.
5.Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.

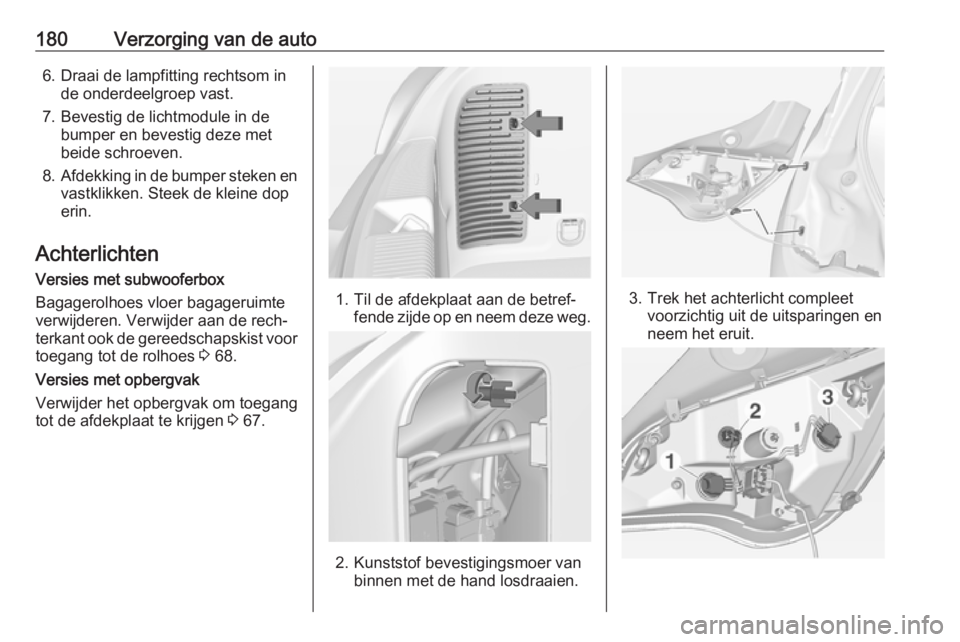

180Verzorging van de auto6. Draai de lampfitting rechtsom inde onderdeelgroep vast.
7. Bevestig de lichtmodule in de bumper en bevestig deze met
beide schroeven.
8. Afdekking in de bumper steken en
vastklikken. Steek de kleine dop
erin.
Achterlichten
Versies met subwooferbox
Bagagerolhoes vloer bagageruimte
verwijderen. Verwijder aan de rech‐
terkant ook de gereedschapskist voor toegang tot de rolhoes 3 68.
Versies met opbergvak
Verwijder het opbergvak om toegang
tot de afdekplaat te krijgen 3 67.
1. Til de afdekplaat aan de betref‐
fende zijde op en neem deze weg.
2. Kunststof bevestigingsmoer vanbinnen met de hand losdraaien.
3. Trek het achterlicht compleetvoorzichtig uit de uitsparingen en
neem het eruit.

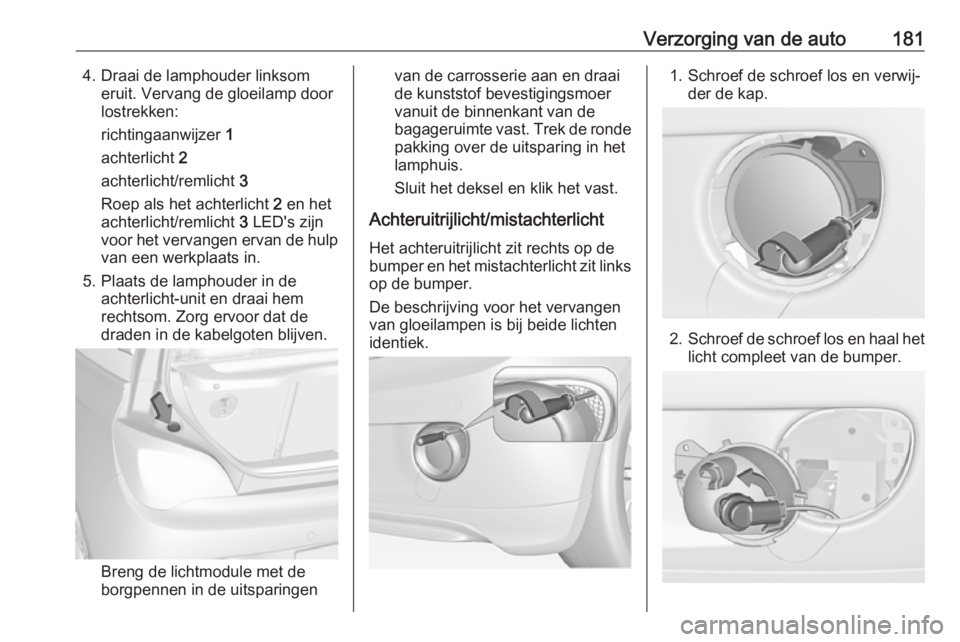

Verzorging van de auto1814. Draai de lamphouder linksomeruit. Vervang de gloeilamp doorlostrekken:
richtingaanwijzer 1
achterlicht 2
achterlicht/remlicht 3
Roep als het achterlicht 2 en het
achterlicht/remlicht 3 LED's zijn
voor het vervangen ervan de hulp van een werkplaats in.
5. Plaats de lamphouder in de achterlicht-unit en draai hem
rechtsom. Zorg ervoor dat de
draden in de kabelgoten blijven.
Breng de lichtmodule met de
borgpennen in de uitsparingen
van de carrosserie aan en draai
de kunststof bevestigingsmoer
vanuit de binnenkant van de
bagageruimte vast. Trek de ronde
pakking over de uitsparing in het
lamphuis.
Sluit het deksel en klik het vast.
Achteruitrijlicht/mistachterlicht Het achteruitrijlicht zit rechts op de
bumper en het mistachterlicht zit links
op de bumper.
De beschrijving voor het vervangen
van gloeilampen is bij beide lichten identiek.1. Schroef de schroef los en verwij‐ der de kap.
2.Schroef de schroef los en haal het
licht compleet van de bumper.

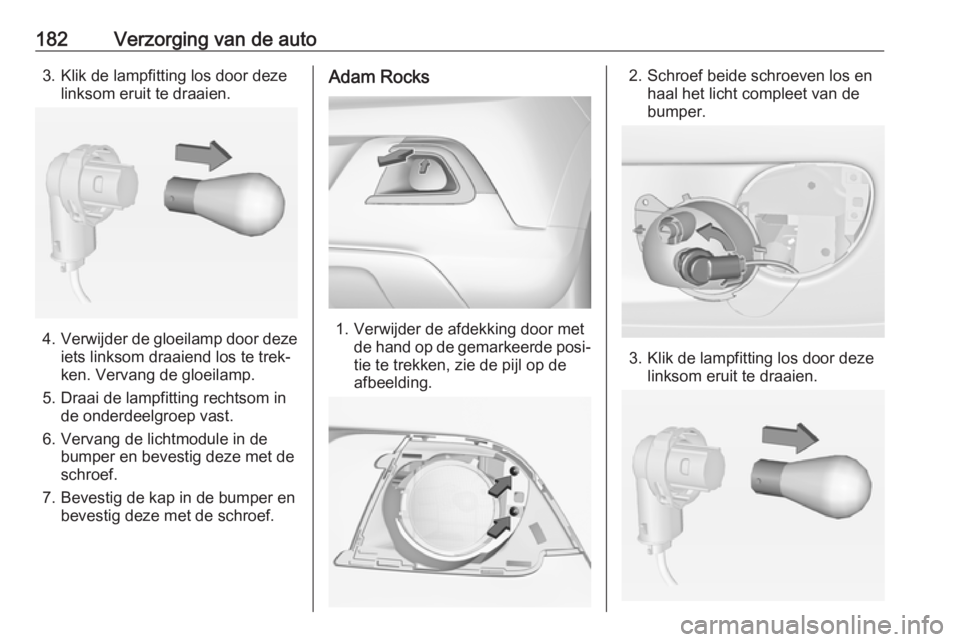

182Verzorging van de auto3. Klik de lampfitting los door dezelinksom eruit te draaien.
4. Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐ ken. Vervang de gloeilamp.
5. Draai de lampfitting rechtsom in de onderdeelgroep vast.
6. Vervang de lichtmodule in de bumper en bevestig deze met de
schroef.
7. Bevestig de kap in de bumper en bevestig deze met de schroef.
Adam Rocks
1. Verwijder de afdekking door met de hand op de gemarkeerde posi‐
tie te trekken, zie de pijl op de
afbeelding.
2. Schroef beide schroeven los en haal het licht compleet van de
bumper.
3. Klik de lampfitting los door deze linksom eruit te draaien.

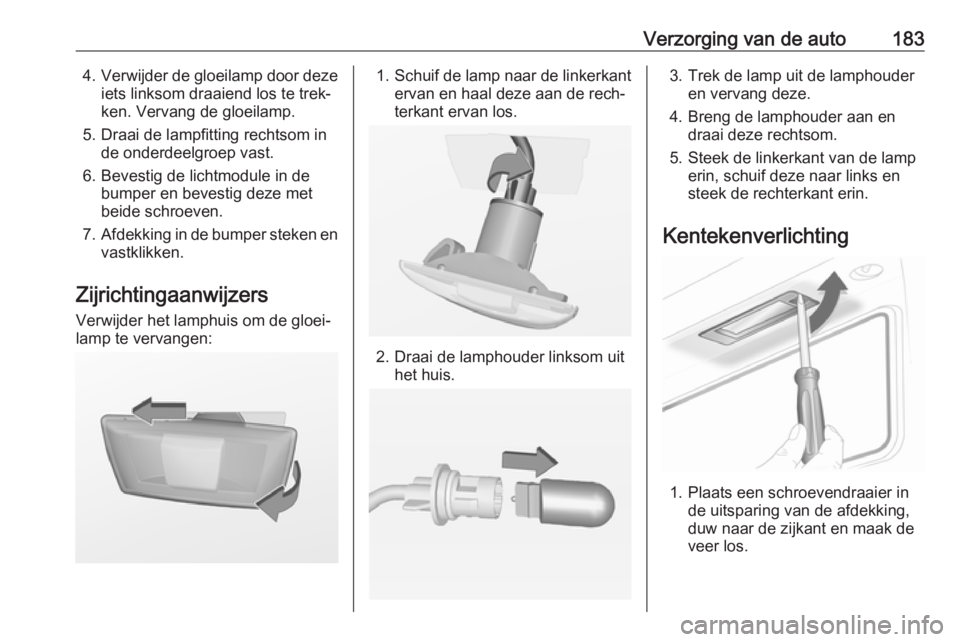

Verzorging van de auto1834.Verwijder de gloeilamp door deze
iets linksom draaiend los te trek‐
ken. Vervang de gloeilamp.
5. Draai de lampfitting rechtsom in de onderdeelgroep vast.
6. Bevestig de lichtmodule in de bumper en bevestig deze met
beide schroeven.
7. Afdekking in de bumper steken en
vastklikken.
Zijrichtingaanwijzers
Verwijder het lamphuis om de gloei‐
lamp te vervangen:1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit het huis.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.

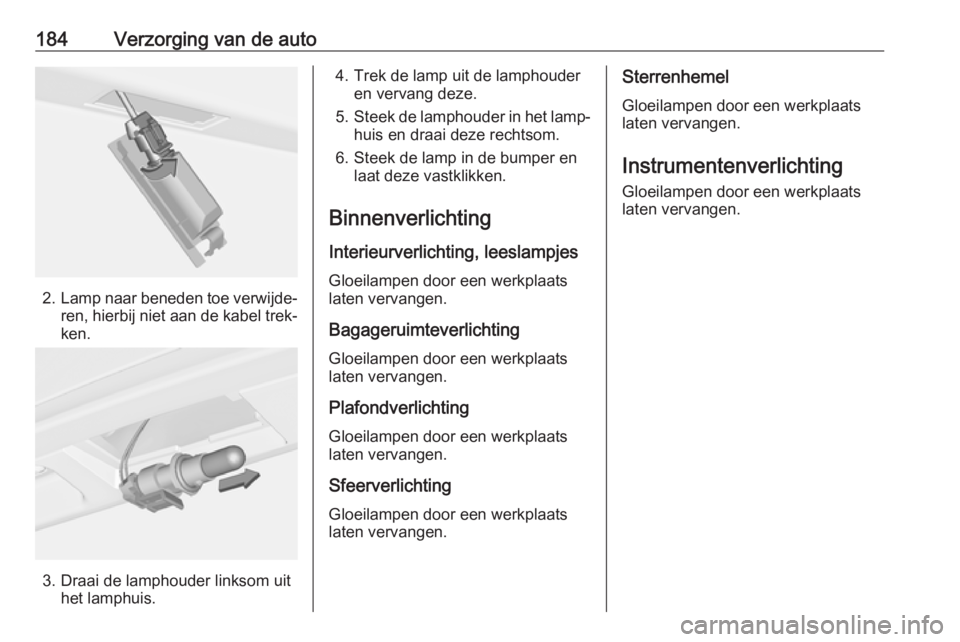

184Verzorging van de auto
2.Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit het lamphuis.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in het lamp‐
huis en draai deze rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Plafondverlichting
Gloeilampen door een werkplaats
laten vervangen.
Sfeerverlichting
Gloeilampen door een werkplaats
laten vervangen.Sterrenhemel
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats
laten vervangen.

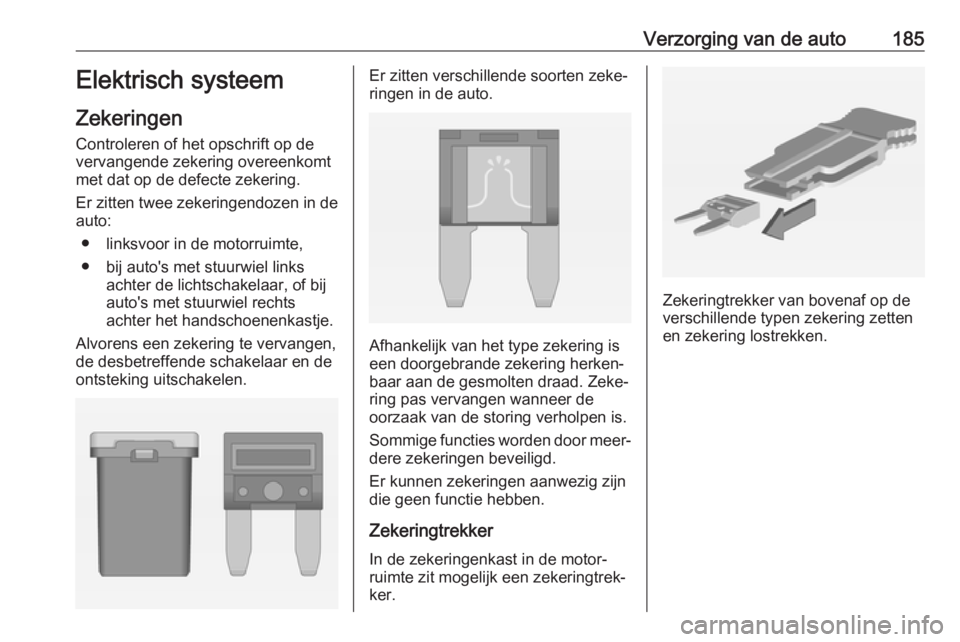

Verzorging van de auto185Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● linksvoor in de motorruimte,
● bij auto's met stuurwiel links achter de lichtschakelaar, of bij
auto's met stuurwiel rechts
achter het handschoenenkastje.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.Er zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf op de
verschillende typen zekering zetten
en zekering lostrekken.

186Verzorging van de autoZekeringenkast inmotorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Nr.Stroomkring1–2Schakelaar buitenspiegel3Carrosserieregelmodule4Inklapbaar zonnedak/chassisre‐
gelmodule5ABS6Dagrijlicht links7–8Carrosserieregelmodule9Accusensor10Koplamphoogteregeling/TPMS/
inklapbaar zonnedak11Achterruitenwisser12Ruitverwarming13Dagrijlicht rechts14Spiegelverwarming15–16Chassisregelmodule/LPG-
systeem17Binnenspiegel18Motorregelmodule

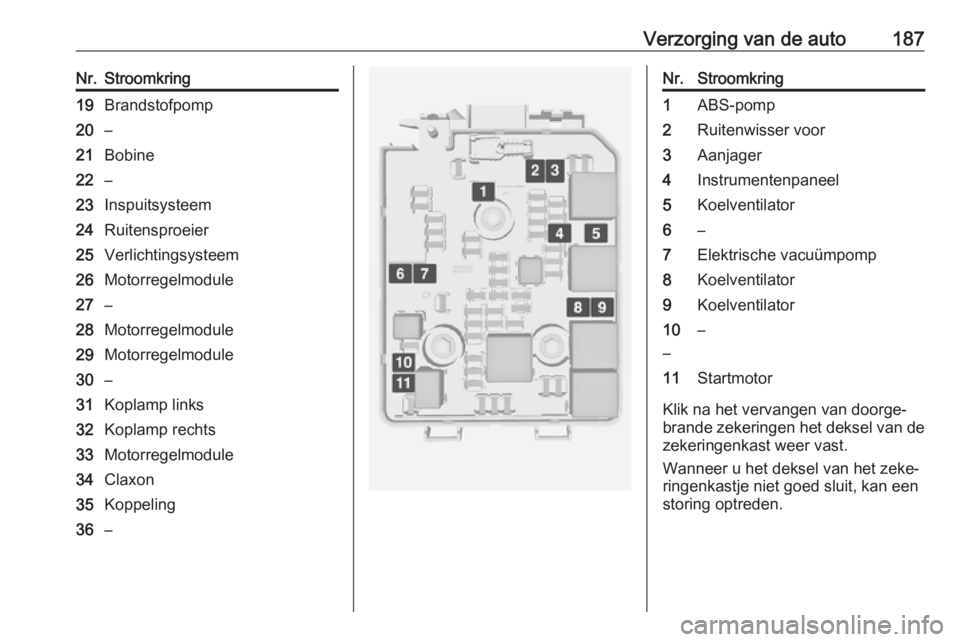

Verzorging van de auto187Nr.Stroomkring19Brandstofpomp20–21Bobine22–23Inspuitsysteem24Ruitensproeier25Verlichtingsysteem26Motorregelmodule27–28Motorregelmodule29Motorregelmodule30–31Koplamp links32Koplamp rechts33Motorregelmodule34Claxon35Koppeling36–Nr.Stroomkring1ABS-pomp2Ruitenwisser voor3Aanjager4Instrumentenpaneel5Koelventilator6–7Elektrische vacuümpomp8Koelventilator9Koelventilator10
––11Startmotor
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.

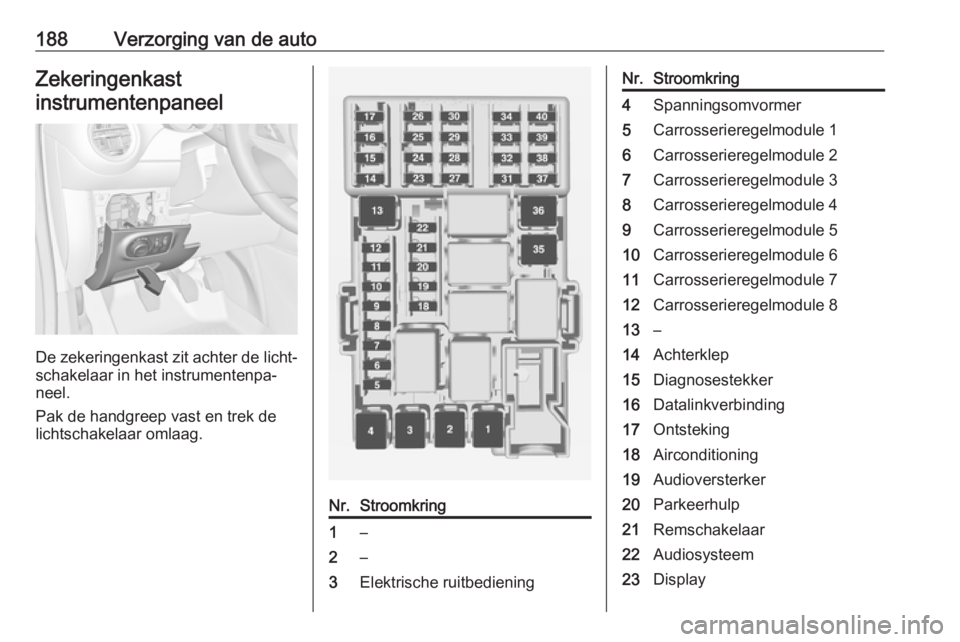

188Verzorging van de autoZekeringenkast
instrumentenpaneel
De zekeringenkast zit achter de licht‐ schakelaar in het instrumentenpa‐
neel.
Pak de handgreep vast en trek de
lichtschakelaar omlaag.
Nr.Stroomkring1–2–3Elektrische ruitbedieningNr.Stroomkring4Spanningsomvormer5Carrosserieregelmodule 16Carrosserieregelmodule 27Carrosserieregelmodule 38Carrosserieregelmodule 49Carrosserieregelmodule 510Carrosserieregelmodule 611Carrosserieregelmodule 712Carrosserieregelmodule 813–14Achterklep15Diagnosestekker16Datalinkverbinding17Ontsteking18Airconditioning19Audioversterker20Parkeerhulp21Remschakelaar22Audiosysteem23Display
