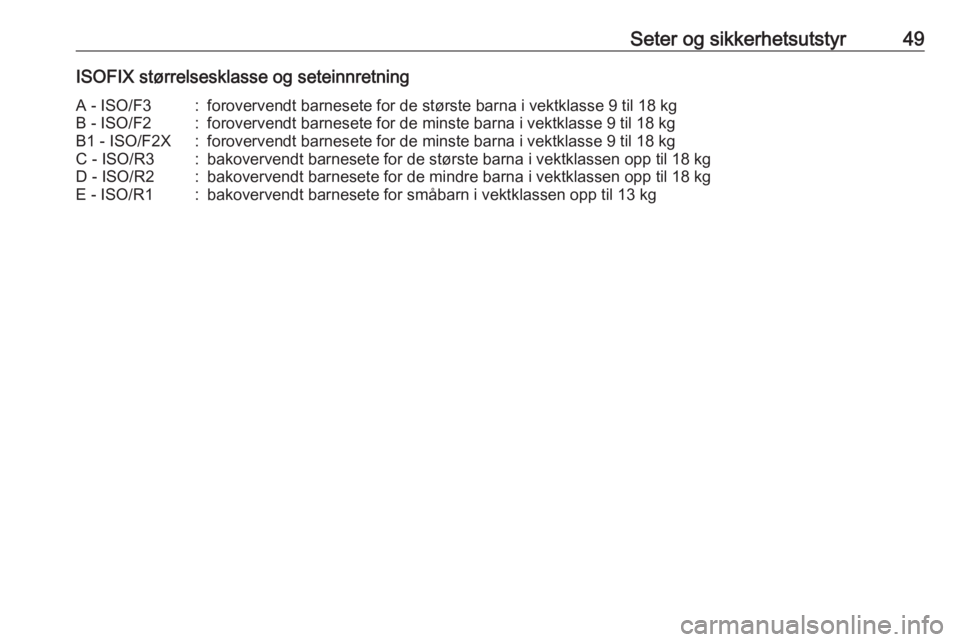

Seter og sikkerhetsutstyr49ISOFIX størrelsesklasse og seteinnretningA - ISO/F3:forovervendt barnesete for de største barna i vektklasse 9 til 18 kgB - ISO/F2:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgB1 - ISO/F2X:forovervendt barnesete for de minste barna i vektklasse 9 til 18 kgC - ISO/R3:bakovervendt barnesete for de største barna i vektklassen opp til 18 kgD - ISO/R2:bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kgE - ISO/R1:bakovervendt barnesete for småbarn i vektklassen opp til 13 kg

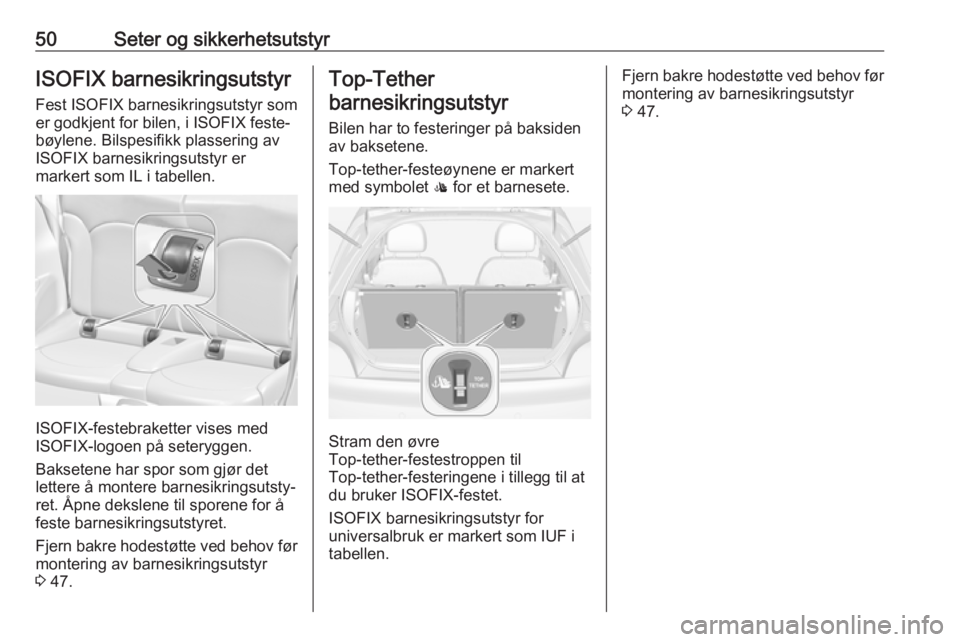

50Seter og sikkerhetsutstyrISOFIX barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er
markert som IL i tabellen.
ISOFIX-festebraketter vises med
ISOFIX-logoen på seteryggen.
Baksetene har spor som gjør det
lettere å montere barnesikringsutsty‐
ret. Åpne dekslene til sporene for å
feste barnesikringsutstyret.
Fjern bakre hodestøtte ved behov før montering av barnesikringsutstyr
3 47.
Top-Tether
barnesikringsutstyr
Bilen har to festeringer på baksiden
av baksetene.
Top-tether-festeøynene er markert
med symbolet : for et barnesete.
Stram den øvre
Top-tether-festestroppen til
Top-tether-festeringene i tillegg til at
du bruker ISOFIX-festet.
ISOFIX barnesikringsutstyr for
universalbruk er markert som IUF i
tabellen.
Fjern bakre hodestøtte ved behov før montering av barnesikringsutstyr
3 47.

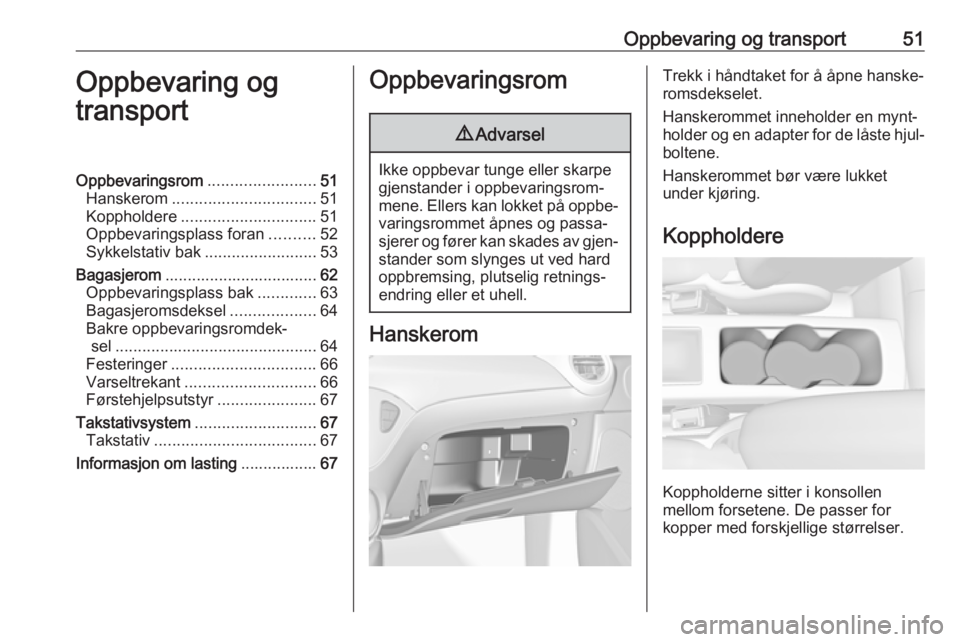

Oppbevaring og transport51Oppbevaring og
transportOppbevaringsrom ........................51
Hanskerom ................................ 51
Koppholdere .............................. 51
Oppbevaringsplass foran ..........52
Sykkelstativ bak .........................53
Bagasjerom .................................. 62
Oppbevaringsplass bak .............63
Bagasjeromsdeksel ...................64
Bakre oppbevaringsromdek‐ sel ............................................. 64
Festeringer ................................ 66
Varseltrekant ............................. 66
Førstehjelpsutstyr ......................67
Takstativsystem ........................... 67
Takstativ .................................... 67
Informasjon om lasting .................67Oppbevaringsrom9Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan lokket på oppbe‐ varingsrommet åpnes og passa‐
sjerer og fører kan skades av gjen‐
stander som slynges ut ved hard oppbremsing, plutselig retnings‐
endring eller et uhell.
Hanskerom
Trekk i håndtaket for å åpne hanske‐
romsdekselet.
Hanskerommet inneholder en mynt‐ holder og en adapter for de låste hjul‐
boltene.
Hanskerommet bør være lukket
under kjøring.
Koppholdere
Koppholderne sitter i konsollen
mellom forsetene. De passer for
kopper med forskjellige størrelser.

52Oppbevaring og transport
Dørlommene i begge dørene er
tilpasset flasker.
Ytterligere kopp- og flaskeholdere
finnes i sidepanelene bak.
Fleksibel koppholderstropp
En flyttbar gummistropp finnes i
oppbevaringsrommet foran girspa‐
ken. Trekk ut stroppen for å feste en
kopp eller et askebeger.
Oppbevaringsplass foran
Bilen er utstyrt med oppbevaringsrom under lysbryteren, i midtkonsollen
foran girspaken, i dørlommene og i
sidepanelene ved baksetene.

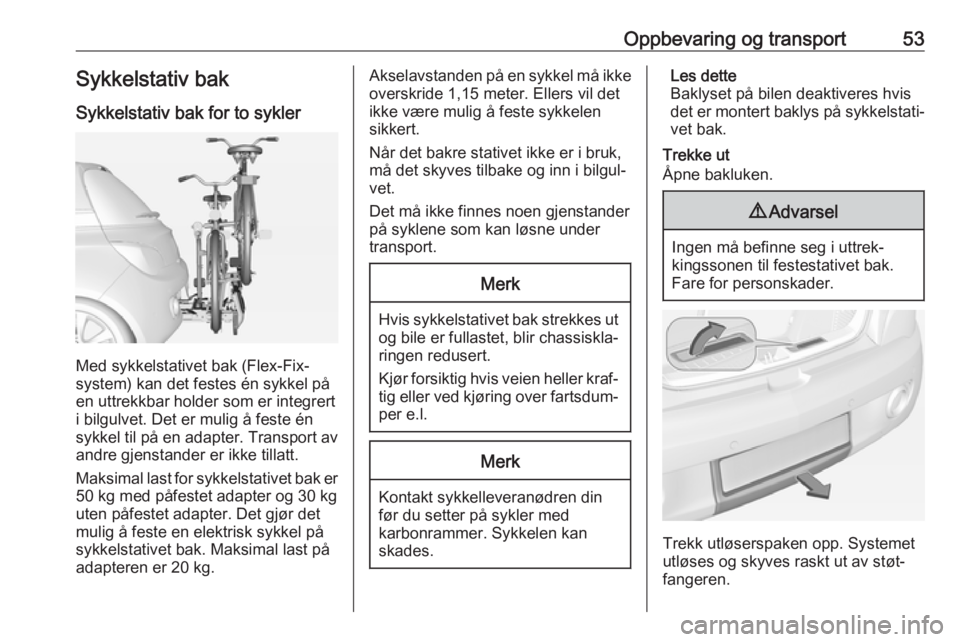

Oppbevaring og transport53Sykkelstativ bak
Sykkelstativ bak for to sykler
Med sykkelstativet bak (Flex-Fix-
system) kan det festes én sykkel på
en uttrekkbar holder som er integrert
i bilgulvet. Det er mulig å feste én
sykkel til på en adapter. Transport av
andre gjenstander er ikke tillatt.
Maksimal last for sykkelstativet bak er 50 kg med påfestet adapter og 30 kguten påfestet adapter. Det gjør det
mulig å feste en elektrisk sykkel på
sykkelstativet bak. Maksimal last på
adapteren er 20 kg.
Akselavstanden på en sykkel må ikke overskride 1,15 meter. Ellers vil detikke være mulig å feste sykkelen
sikkert.
Når det bakre stativet ikke er i bruk, må det skyves tilbake og inn i bilgul‐
vet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Hvis sykkelstativet bak strekkes ut og bile er fullastet, blir chassiskla‐
ringen redusert.
Kjør forsiktig hvis veien heller kraf‐
tig eller ved kjøring over fartsdum‐
per e.l.
Merk
Kontakt sykkelleveranødren din
før du setter på sykler med
karbonrammer. Sykkelen kan
skades.
Les dette
Baklyset på bilen deaktiveres hvis
det er montert baklys på sykkelstati‐ vet bak.
Trekke ut
Åpne bakluken.9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Trekk utløserspaken opp. Systemet
utløses og skyves raskt ut av støt‐
fangeren.

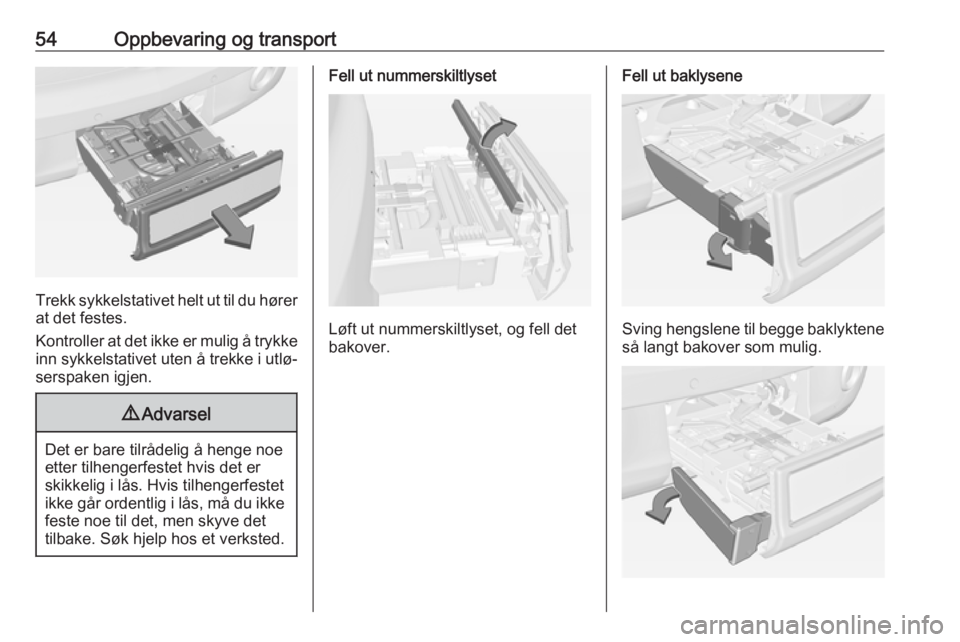

54Oppbevaring og transport
Trekk sykkelstativet helt ut til du hører
at det festes.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.
9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det
tilbake. Søk hjelp hos et verksted.
Fell ut nummerskiltlyset
Løft ut nummerskiltlyset, og fell det
bakover.
Fell ut baklysene
Sving hengslene til begge baklyktene så langt bakover som mulig.

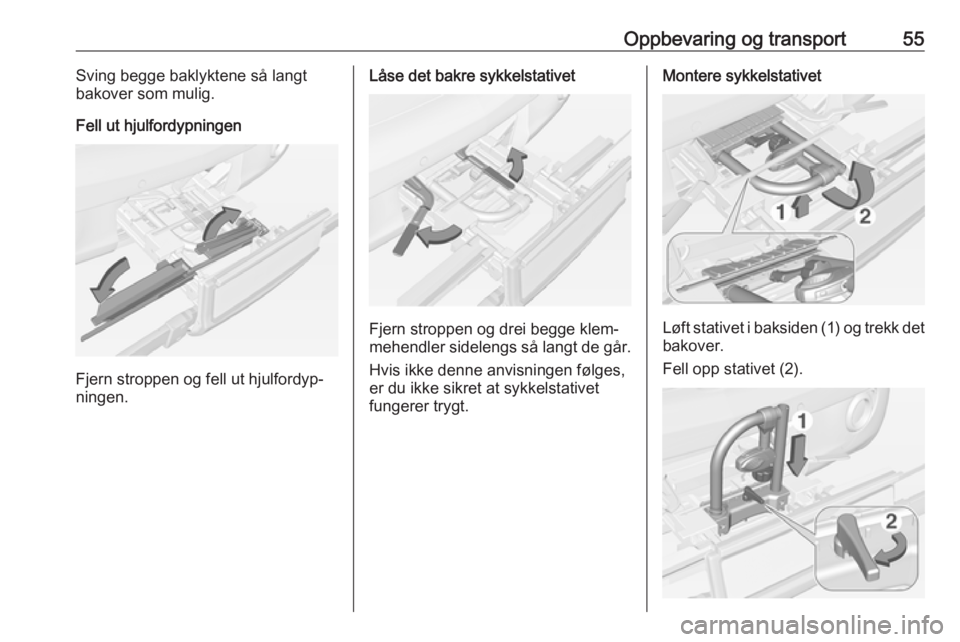

Oppbevaring og transport55Sving begge baklyktene så langt
bakover som mulig.
Fell ut hjulfordypningen
Fjern stroppen og fell ut hjulfordyp‐
ningen.
Låse det bakre sykkelstativet
Fjern stroppen og drei begge klem‐
mehendler sidelengs så langt de går.
Hvis ikke denne anvisningen følges,
er du ikke sikret at sykkelstativet
fungerer trygt.
Montere sykkelstativet
Løft stativet i baksiden (1) og trekk det
bakover.
Fell opp stativet (2).

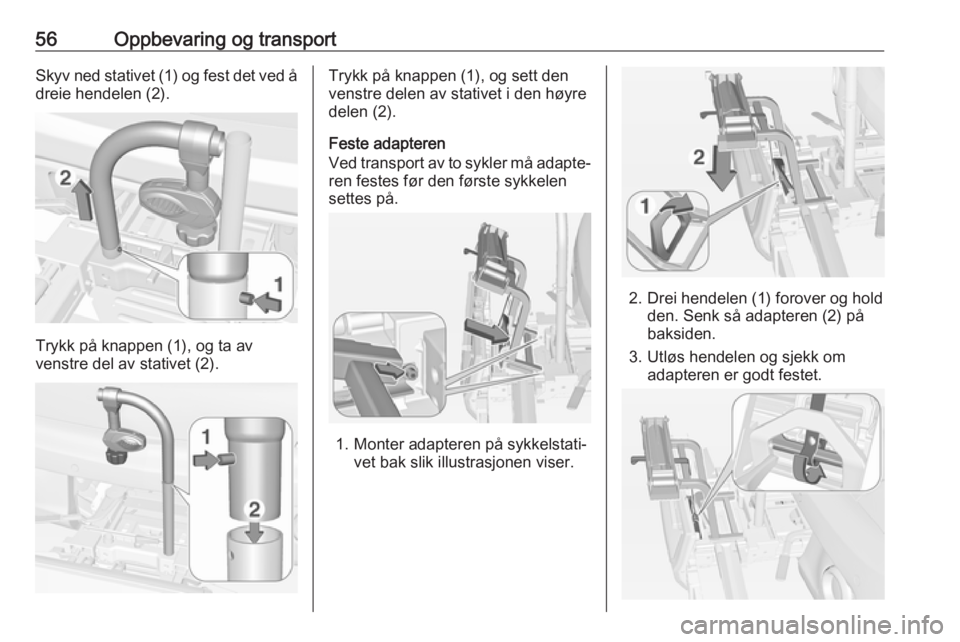

56Oppbevaring og transportSkyv ned stativet (1) og fest det ved å
dreie hendelen (2).
Trykk på knappen (1), og ta av
venstre del av stativet (2).
Trykk på knappen (1), og sett den
venstre delen av stativet i den høyre
delen (2).
Feste adapteren
Ved transport av to sykler må adapte‐ ren festes før den første sykkelen
settes på.
1. Monter adapteren på sykkelstati‐ vet bak slik illustrasjonen viser.
2. Drei hendelen (1) forover og holdden. Senk så adapteren (2) på
baksiden.
3. Utløs hendelen og sjekk om adapteren er godt festet.

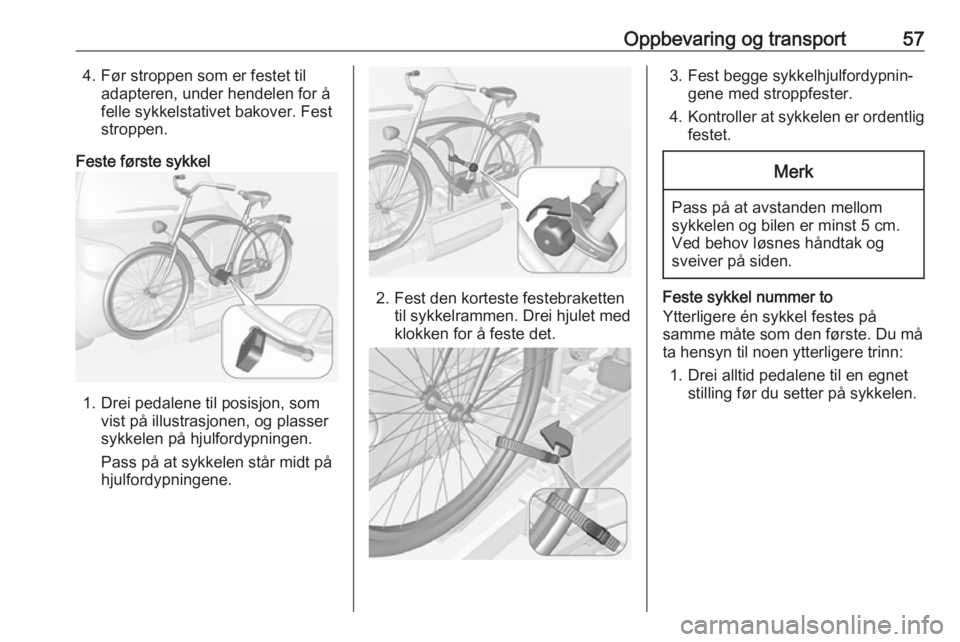

Oppbevaring og transport574. Før stroppen som er festet tiladapteren, under hendelen for å
felle sykkelstativet bakover. Fest
stroppen.
Feste første sykkel
1. Drei pedalene til posisjon, som vist på illustrasjonen, og plasser
sykkelen på hjulfordypningen.
Pass på at sykkelen står midt på
hjulfordypningene.
2. Fest den korteste festebraketten til sykkelrammen. Drei hjulet med
klokken for å feste det.
3. Fest begge sykkelhjulfordypnin‐ gene med stroppfester.
4. Kontroller at sykkelen er ordentlig
festet.Merk
Pass på at avstanden mellom
sykkelen og bilen er minst 5 cm.
Ved behov løsnes håndtak og
sveiver på siden.
Feste sykkel nummer to
Ytterligere én sykkel festes på
samme måte som den første. Du må
ta hensyn til noen ytterligere trinn:
1. Drei alltid pedalene til en egnet stilling før du setter på sykkelen.

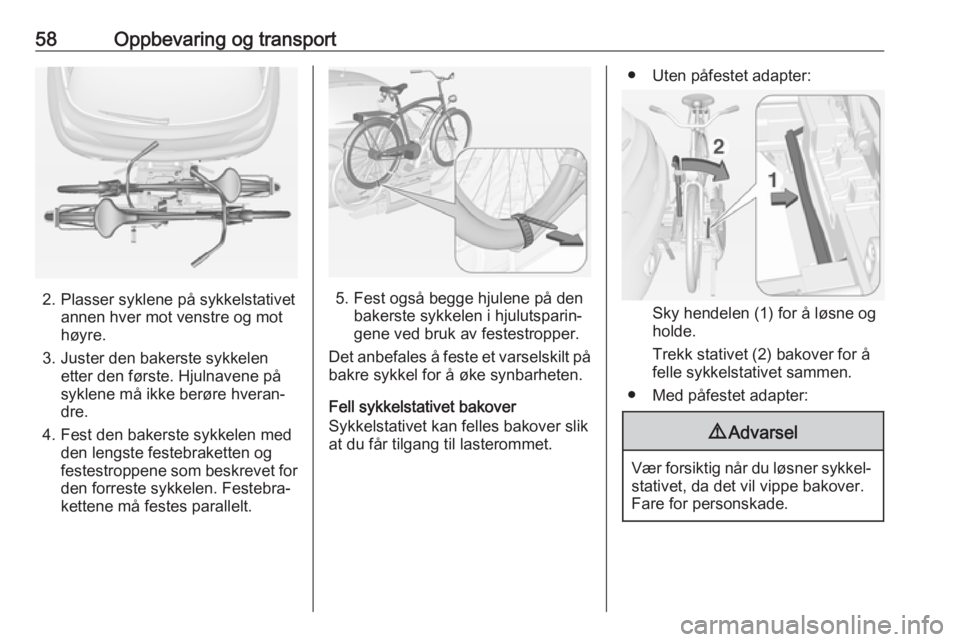

58Oppbevaring og transport
2. Plasser syklene på sykkelstativetannen hver mot venstre og mot
høyre.
3. Juster den bakerste sykkelen etter den første. Hjulnavene på
syklene må ikke berøre hveran‐
dre.
4. Fest den bakerste sykkelen med den lengste festebraketten og
festestroppene som beskrevet for den forreste sykkelen. Festebra‐
kettene må festes parallelt.5. Fest også begge hjulene på den bakerste sykkelen i hjulutsparin‐
gene ved bruk av festestropper.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fell sykkelstativet bakover
Sykkelstativet kan felles bakover slik
at du får tilgang til lasterommet.
● Uten påfestet adapter:
Sky hendelen (1) for å løsne og
holde.
Trekk stativet (2) bakover for å felle sykkelstativet sammen.
● Med påfestet adapter:
9 Advarsel
Vær forsiktig når du løsner sykkel‐
stativet, da det vil vippe bakover.Fare for personskade.
