sensor OPEL ADAM 2017.5 Instruktionsbok

144Körning och hanteringBakre parkeringshjälp9Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren via akustiska och
visuella signaler.
Systemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Aktivering
När backen är ilagd fungerar
systemet automatiskt.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren med ljudsig‐ naler för eventuella hinder bakom
bilen inom ett avstånd på upp till
1,5 meter. Intervallet mellan signa‐
lerna minskar när bilen närmar sig
hindret. När avståndet är mindre än
cirka 30 cm avges en kontinuerlig ton.
Avståndet till de bakre hindren visas
dessutom med avståndslinjer som ändras i förarinformationscentralen
med högnivådisplay 3 88 eller på
Colour-Info-Display 3 93, beroende
på version.Deaktivering
Systemet stängs automatiskt av när
backväxeln läggs ur.
Manuell deaktivering är också möjlig genom att man trycker på r.
I båda fallen slocknar ljusdioden i knappen.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar
lysdioden i knappen i tre sekunder
och slocknar sedan. Kontrollampan

Körning och hantering145r i instrumentgruppen 3 86 tänds
och ett meddelande visas i förarin‐
formationscentralen.
Främre och bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar föraren via akustiska signaler och
indikeringar på skärmen.
Systemet har sex ultraljudssensorer vardera i både den bakre och främre
stötfångaren.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.
Främre-bakre parkeringshjälpen
kombineras alltid med den avance‐
rade parkeringshjälpen, se avsnittet
"Avancerad parkeringshjälp" nedan.
Parkeringshjälpknappen D och
användningslogik
Samma knapp används för aktivering och avaktivering av både främre och
bakre parkeringshjälp samt avance‐
rad parkeringshjälp:
Med en kort tryckning på D aktiv‐
eras och inaktiveras parkeringshjäl‐ pen.
Med en lång tryckning på D (unge‐
fär 1 sekund) aktiveras eller inaktive‐
ras den avancerade parkeringshjäl‐
pen. Se separat beskrivning nedan.

148Körning och hanteringAvancerad parkeringshjälp9Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen 3 88 eller, beroende på
version, på Colour-Info-Display 3 93
med stöd av akustiska signaler.
Föraren måste reglera acceleration,
bromsning och växling, men ratten
styrs automatiskt.
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Se föregående avsnitt.
Samma sensorer i främre och bakre
stötfångaren används för båda syste‐
men.
Knappen D och dess användning
Samma knapp används för aktivering och avaktivering av både avanceradparkeringshjälp och främre-bakre
parkeringshjälp:
Med en kort tryckning på D aktiv‐
eras och inaktiveras parkeringshjäl‐ pen.
Med en lång tryckning på D (ca
en sekund ) aktiveras eller inaktiveras
den avancerade parkeringshjälpen.
Se separat beskrivning nedan.
Knappen D manövrerar systemen
enligt följande logik när den trycks in:
● Om endast den främre-bakre parkeringshjälpen är aktiv inakti‐veras den med en kort tryckning.
● Om endast den främre-bakre parkeringshjälpen är aktiv aktive‐
rar en lång tryckning avancerad
parkeringshjälp.
● Om endast avancerad parker‐ ingshjälp är aktiv och systemet är
i läget att söka parkeringsficka,
aktiveras bakre-främre parker‐
ingshjälp med en kort intryckning.
● Om endast den avancerade parkeringshjälpen är aktiv och
systemet är i läget parkerings‐
guide inaktiveras den avance‐
rade parkeringshjälpen med en
kort intryckning.

152Körning och hanteringOm föremålet inte tas bort inaktiverassystemet. En lång tryckning på D
aktiverar systemet och det börjar
söka efter en ny parkeringsficka.
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Det kan hända att sensorerna detek‐
terar föremål trots att det inte finns
något i vägen, beroende på ekostör‐ ningar från ljud i omgivningen eller
p.g.a. mekaniska riktningsfel (spora‐ diska felvarningar kan förekomma).
Se till att den främre registrerings‐
skylten är ordentligt monterad (inte
är böjd och inget glapp mot stötfång‐
aren på höger eller vänster sida) och
att sensorerna sitter ordentligt på
plats.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
av det tillgängliga parkeringsutrym‐
met när en parkeringsmanöver
redan påbörjats. Systemet kan
uppfatta en infart, utfart, gårdsplan
eller till och med ett övergångsställe som en parkeringsficka. När du har
lagt i backen startar systemet en
parkeringsmanöver. Kontrollera att
den föreslagna parkeringsfickan är
ledig.
Oregelbundenheter i marken, t.ex. i
vägarbetesområden, kan inte
upptäckas av systemet. Det är
föraren som är ansvarig.
Observera!
Om en framåtväxel läggs i och en
viss hastighet överskrids inaktiveras
parkeringshjälpen när cykelhållaren
fälls ut.
Om backen läggs i för första gången upptäcker parkeringshjälpen cykel‐
hållaren och ett surrande ljud hörs.
Tryck på r eller D kortvarigt för
att deaktivera parkeringshjälpen.

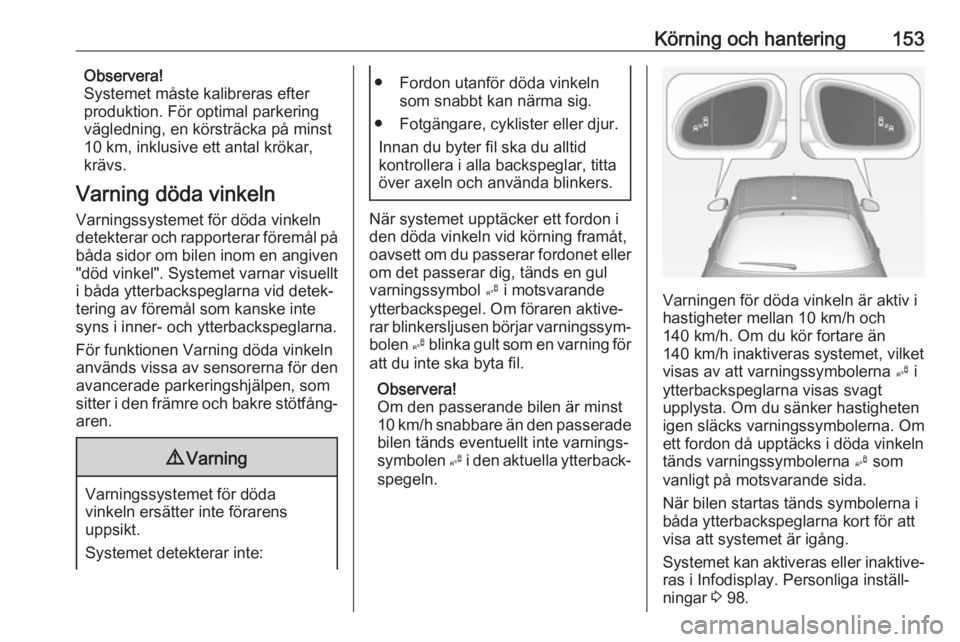

Körning och hantering153Observera!
Systemet måste kalibreras efter produktion. För optimal parkering
vägledning, en körsträcka på minst 10 km, inklusive ett antal krökar,
krävs.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt
i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte syns i inner- och ytterbackspeglarna.
För funktionen Varning döda vinkeln
används vissa av sensorerna för den
avancerade parkeringshjälpen, som
sitter i den främre och bakre stötfång‐ aren.9 Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● Fordon utanför döda vinkeln som snabbt kan närma sig.
● Fotgängare, cyklister eller djur. Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller om det passerar dig, tänds en gul
varningssymbol B i motsvarande
ytterbackspegel. Om föraren aktive‐
rar blinkersljusen börjar varningssym‐
bolen B blinka gult som en varning för
att du inte ska byta fil.
Observera!
Om den passerande bilen är minst
10 km/h snabbare än den passerade
bilen tänds eventuellt inte varnings‐
symbolen B i den aktuella ytterback‐
spegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt
upplysta. Om du sänker hastigheten igen släcks varningssymbolerna. Omett fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i båda ytterbackspeglarna kort för attvisa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras i Infodisplay. Personliga inställ‐ ningar 3 98.

Bilvård187Övervakningssystem fördäcktryck
Däcktrycksövervakningssystemet övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör
utföras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.
Observera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformationscent‐
ret.
Menyn kan väljas genom att man
trycker på knapparna på blinkers‐
spaken.
Tryck på MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar indi‐
keras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 185.

188Bilvård
För lågt däcktryck indikeras av
kontrollampan w 3 87.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 224.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du
behöva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan det hända att w tänds.
Om
w tänds vid låg temperatur och
slocknar efter en stunds körning kan
det tyda på att däcktrycket håller på
att bli lågt. Kontrollera ringtrycket.
Bilmeddelanden 3 95.
Om ringtrycket skall sänkas eller
höjas slår du av tändningen.
Montera endast hjul med trycksenso‐
rer, annars kommer inget däcktryck
att visas och kontrollampan w lyser
konstant.
Ett reservhjul eller ett temporärt
reservhjul är inte utrustat med tryck‐
sensorer. Däcktrycksövervaknings‐
systemet fungerar inte för dessa
däck. Kontrollampan w lyser. För de
övriga tre däcken fungerar systemet.
Vid användning av konventionella
flytande reparationssatser kan syste‐
mets funktion påverkas. Fabriksgod‐
kända reparationssatser kan dock
användas.
Vid användning av elektronisk utrust‐
ning eller om man befinner sig nära
faciliteter som använder liknande
vågfrekvenser kan däcktrycksöver‐
vakningssystemet störas.Varje gång däcken byts måste däckt‐ rycksövervakningssystemets givare
demonteras och underhållas. Om
givaren skruvas in i däcket byter du
ventilkäglan och tätningsringen. Om
givaren snäpps fast på däcket byter
du hela ventilskaftet.
Laststatus Justera däcktrycket till bilens lastför‐
hållanden enligt däckinformationseti‐ ketten eller trycktabellen 3 224 och
välj lämplig inställning i menyn
Däckbelastning i förarinformations‐
centralen, Inställningar 3 88. Denna
inställning fungerar som referens för
däcktrycksvarningarna.
Menyn Däckbelastning visas bara om
bilen är stillastående och parkerings‐
bromsen är åtdragen. I bilar med
automatisk växellåda måste växel‐
väljaren vara i läge P.

Bilvård189
Välj:● Lätt för komforttryck upp till
3 personer.
● Eko för Eko-tryck upp till
3 personer.
● Max för full last.
Matchningsprocess för
däcktryckssensorer
Varje TPMS-givare har en unik iden‐
tifieringskod. Identifieringskoden
måste anpassas till en ny däck-/hjul‐
position efter att däcken har roterats eller efter att hela hjulparet har bytts
ut och om en eller flera TPMS-senso‐
rer har ersatts. TPMS-givarmatch‐
ningsprocessen bör också utföras
sedan ett reservdäck har bytts ut mot ett vanligt däck med TPMS-givare.
Felindikeringslampan w och
varningsmeddelandet eller koden ska
släckas vid nästa tändningscykel.
Givarna matchas mot hjulens position
med hjälp av ett omlärningsverktyg, i
följande ordning: vänster framhjul,
höger framhjul, höger bakhjul och
vänster bakhjul. Blinkerlampan vid
den aktuella aktiva positionen lyser
tills sensorn har matchats.
Vänd dig till en verkstad för service.
Tidsgränsen är två minuter för att
matcha det första däck/hjulläget och
fem minuter totalt för att matcha alla
fyra hjullägen. Om det tar längre tid
avbryts matchningsprocessen och
den måste startas om.
Matchningsprocessen för däcktrycks‐ sensorer är:
1. Dra åt parkeringsbromsen.
2. Slå på tändningen.
3. I bilar med automatiserad manuell
växellåda: Trampa ner broms‐
pedalen och håll den nertrampad.
Flytta och håll växelväljaren underfem sekunder i läget N tills P visas
i Förarinformationscentralen. P
indikerar att givarmatchningspro‐
cessen kan inledas.
I bilar med manuell växellåda: välj
friläget.
4. Använd MENU eller blinkers‐
spaken för att välja Inställningar i
förarinformationscentralen.
5. Vrid justeringshjulet för att bläddra till däcktrycksmenyn.
6. Tryck på SET/CLR för att starta
givarmatchningsprocessen. Ett
meddelande bör visas där du får
bekräfta att processen ska
startas.
7. Bekräfta valet genom att trycka på
SET/CLR igen. Signalhornet
ljuder två gånger för att indikera att mottagaren är i omlärnings‐
läge.
8. Börja med vänster framhjul.
9. Placera ominlärningsverktyget mot däckets sidovägg, näraventilskaftet. Tryck sedan på
knappen för att aktivera däckt‐
ryckssensorn. En signal från tutan

190Bilvårdbekräftar att sensorns
identifieringskod har matchats
med detta hjulläge.
10. Fortsätt till höger framhjul och upprepa processen i steg 9.
11. Fortsätt till höger bakhjul och upprepa processen i steg 9.
12. Fortsätt till vänster bakhjul, och upprepa processen i steg 9.
Signalhornet ljuder två gånger för
att visa att givarens identifierings‐
kod har matchats med vänster
bakhjul och att matchningspro‐
cessen för däcktryckssensorer
inte längre är aktiv.
13. Stäng av tändningen.
14. Pumpa alla fyra däcken till det rekommenderade däcktrycket
enligt däckinformationsetiketten.
15. Se till att däckets laddningsstatus är inställd enligt det valda trycket
3 88.
Mönsterdjup
Kontrollera profildjupet regelbundet.Däck ska av säkerhetsskäl kasseras
när profildjupet har nått ner till
2–3 mm (4 mm för vinterdäck).
Av säkerhetsskäl rekommenderar vi
att mönsterdjupet för däcken på
samma axel inte skiljer mer än 2 mm.
Det lagligt tillåtna minsta profildjupet
(1,6 mm) har nåtts när profilen har
slitits till en slitagevarnare (TWI =
Tread Wear Indicator). Deras läge
finns angivet med markeringar på
däcksidan.
Däck åldras även om de inte används
alls eller endast lite. Vi rekommende‐
rar att däcken byts efter 6 år.
Byta däck och
fälgdimension
Vid användning av andra däckdimen‐sioner än de som monteras i fabriken
måste kanske hastighetsmätaren
samt det nominella däcktrycket
programmeras om och andra
ändringar göras på bilen.
Byt dekalen med ringtryck efter byte till andra däckdimensioner.Se upp
Vid byte till 14"-hjul reduceras
markfrigången. Du måste tänka på detta när du kör över hinder.
9 Varning
Olämpliga däck eller fälgar kan
leda till olyckor och till att typgod‐
kännandet upphör.

237Rullningsavstängning ................126
Räckviddsinställning för strålkastare ............................. 108
S Service ....................................... 123
Servicedisplay ............................. 80
Serviceinformation .....................210
Servostyrning................................ 86
Sidoairbagsystem ........................44
Sidoblinkers ............................... 177
Sidoljus ....................................... 106
Skydd mot batteriurladdning ......113
Snökedjor .................................. 191
Solskydd ...................................... 31
Spolar- och torkarsystem ............. 14
Spolarvätska .............................. 166
Stadskörningsläge ......................139
Starta ................................... 17, 125
Starta motor ....................... 126, 132
Start med startkablar .................202
Startspärr ............................... 27, 87
Stolsposition ................................ 34
Stopp-start-system .....................127
Strålkastare vid körning i utlandet .................................. 108
Styrning ...................................... 125
Ställa in nackskydd ........................8
Ställa in ratt .................................... 9
Ställa in spegel .............................. 8Ställa in stol ............................. 7, 35
Stöldlarm ..................................... 26
Stöldskyddslåsning ......................26
Symboler ....................................... 4
System för upptäckt av föremål ..143
Säkerhetsbälte ............................... 8
Säkerhetsbälten ........................... 38 Säkringar ................................... 178
Säkring av bilen ............................ 26
Säkringscentral, instrumentpanel .....................182
Säkringscentral, motorrum ........179
Sätesvärme .................................. 37
T
Taklast .......................................... 68
Taklucka ...................................... 31
Tankning .................................... 157
Temperaturmätare motorkylvätska ......................... 80
Tillbehör och bilmodifiering ........162
Top-tether, fästöglor ....................51
Trampa på pedalen ......................85
Trepunktsbälte ............................. 39
Trippmätare ................................. 79
Tuta ....................................... 14, 72
Typskylt ..................................... 214
Tändningslås lägen ...................125U
Ultraljudssensorer för parkeringshjälp ........................ 143
Uppvärmda speglar .....................28
Uppvärmd bakruta .......................31
Uppväxling .................................... 86
Urstigningsbelysning .................112
Utföra arbete .............................. 164
V Varning döda vinkeln ..................153
Varningsblinkers ........................108
Varningslampor ............................ 78
Varningsljud ................................. 97
Varningstriangel ........................... 67
Varselljus ................................... 108
Varvräknare ................................. 79
Ventilation ................................... 114
Verktyg ...................................... 183
Vindruta ........................................ 29
Vindrutetorkare/vindrutespolare ..72
Vinterdäck .................................. 185
Volymer ..................................... 223
Vägmätare ................................... 79
Värme .......................................... 37
Värme- och ventilationssystem .. 114
Växellåda ..................................... 16
Växellådsdisplay ........................132
Växelväljare ............................... 132
