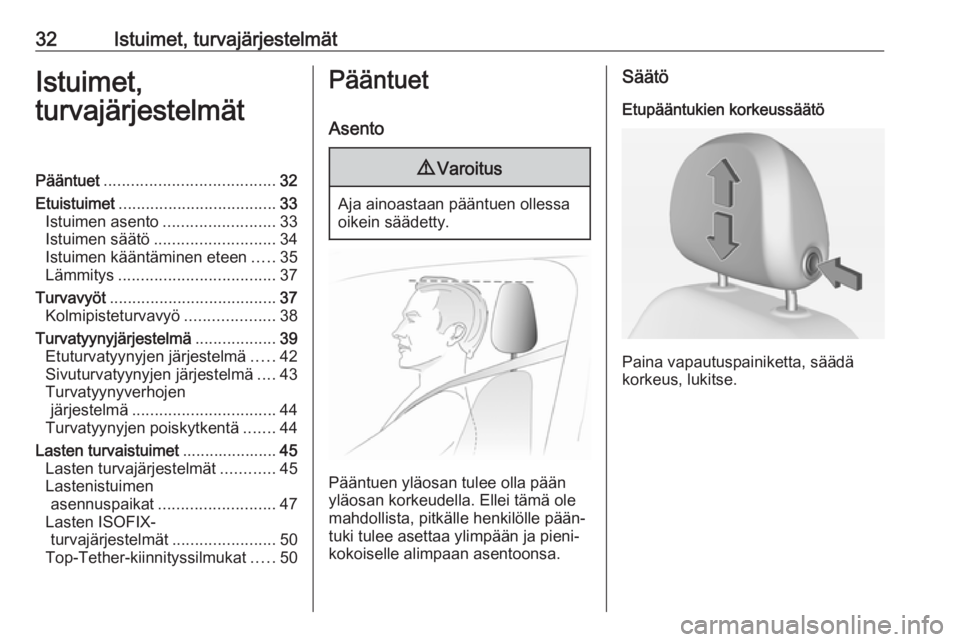

Page 34 of 241
32Istuimet, turvajärjestelmätIstuimet,
turvajärjestelmätPääntuet ...................................... 32
Etuistuimet ................................... 33
Istuimen asento ......................... 33
Istuimen säätö ........................... 34
Istuimen kääntäminen eteen .....35
Lämmitys ................................... 37
Turvavyöt ..................................... 37
Kolmipisteturvavyö ....................38
Turvatyynyjärjestelmä ..................39
Etuturvatyynyjen järjestelmä .....42
Sivuturvatyynyjen järjestelmä ....43
Turvatyynyverhojen järjestelmä ................................ 44
Turvatyynyjen poiskytkentä .......44
Lasten turvaistuimet .....................45
Lasten turvajärjestelmät ............45
Lastenistuimen asennuspaikat .......................... 47
Lasten ISOFIX- turvajärjestelmät .......................50
Top-Tether-kiinnityssilmukat .....50Pääntuet
Asento9 Varoitus
Aja ainoastaan pääntuen ollessa
oikein säädetty.
Pääntuen yläosan tulee olla pään
yläosan korkeudella. Ellei tämä ole
mahdollista, pitkälle henkilölle pään‐
tuki tulee asettaa ylimpään ja pieni‐
kokoiselle alimpaan asentoonsa.
Säätö
Etupääntukien korkeussäätö
Paina vapautuspainiketta, säädä
korkeus, lukitse.
Page 47 of 241
Istuimet, turvajärjestelmät459Vaara
Kytke matkustajan turvatyyny pois
päältä vain lasten turvajärjestel‐
män käytön yhteydessä taulukon
3 47 ohjeiden ja rajoitusten
mukaisesti.
Muuten etumatkustajan istuimella
istuva henkilö on hengenvaarassa turvatyynyn ollessa poissa toimin‐
nasta.
Jos merkkivalo V syttyy noin 60
sekunniksi sytytysvirran kytkemisen
jälkeen, etumatkustajan turvatyyny
täyttyy törmäyksessä.
Jos molemmat merkkivalot palavat
samaan aikaan, järjestelmässä on
häiriö. Järjestelmän tila ei ole havait‐
tavissa, siksi kukaan ei saa istua
etumatkustajan istuimella. Käänny
välittömästi korjaamon puoleen.
Muuta tilaa vain auton ollessa pysäy‐
tetty ja sytytysvirran katkaistu.
Tila pysyy samana seuraavaan
muutokseen asti.
Turvatyynyn poiskytkennän merkki‐
valo 3 85.Lasten turvaistuimet
Lasten turvajärjestelmätSuosittelemme seuraavien Opelin
lasten turvajärjestelmien käyttämistä,
koska ne on nimenomaisesti räätä‐
löity autoosi:
● Ryhmä 0, ryhmä 0+
OPEL-turvakaukalo vauvoille,
ISOFIX -jalustalla tai ilman, enin‐
tään 13 kg:n painoisille lapsille.
● Ryhmä I
FAIR G 0/1 S ISOFIX, 9‒13 kg:n
painoisille lapsille tässä
ryhmässä.
OPEL Duo, 13‒18 kg:n painoi‐ sille lapsille tässä ryhmässä.
● Ryhmä II, ryhmä III
OPEL Kid, OPEL Kidfix, TAKATA
MAXI 2/3 15‒36 kg:n painoisille
lapsille.
Käytettäessä lasten turvajärjestel‐
mää on huomioitava seuraavassa
luetellut ja järjestelmän mukana toimi‐
tetut käyttö- ja asennusohjeet.
Page 50 of 241
48Istuimet, turvajärjestelmätSallitut lasten turvajärjestelmän ISOFIX -kiinnitysmahdollisuudetPainoluokkaKokoluokkaKiinnitysEtumatkustajan istuimellaTakaistuimillaRyhmä 0: enintään 10 kgEISO/R1XIL*Ryhmä 0+: enintään 13 kgEISO/R1XIL*DISO/R2XXCISO/R3XXRyhmä I: 9–18 kgDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Ryhmä II: 15–25 kgXILRyhmä III: 22–36 kgXILIL:soveltuu tietyille luokkien "autokohtaiset", "rajoitetut" tai "puoliksi yleismalliset" ISOFIX-kiinnitysjärjestelmille.
ISOFIX-kiinnitysjärjestelmän on oltava hyväksytty kyseiseen autotyyppiinIUF:soveltuu kasvot eteenpäin asennettaville yleiskelpoisille ISOFIX-turvaistuimille, jotka on hyväksytty käytettäviksi
tässä painoluokassaX:tähän painoluokkaan ei ole saatavana hyväksyttyjä ISOFIX-turvajärjestelmiä*:siirrä kyseinen etuistuin lasten turvajärjestelmän edessä johonkin etumaisista asennoista**:irrota vastaava pääntuki takaa käyttäessäsi tämän kokoluokan lasten turvajärjestelmiä 3 32
Page 51 of 241
Istuimet, turvajärjestelmät49ISOFIX -kokoluokka ja kiinnitysA – ISO/F3:kasvot menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat painoluokan 9–18 kgyläpäässäB – ISO/F2:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgB1 – ISO/F2X:kasvot menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille painoluokassa
9–18 kgC – ISO/R3:selkä menosuuntaan asennettava lasten turvajärjestelmä lapsille, jotka ovat enintään 18 kg:n paino‐
luokan yläpäässäD – ISO/R2:selkä menosuuntaan asennettava lasten turvajärjestelmä pienemmille lapsille enintään 18 kg:n paino‐
luokassaE – ISO/R1:selkä menosuuntaan asennettava lasten turvajärjestelmä pienille lapsille enintään 13 kg:n painoluo‐
kassa
Page 52 of 241
50Istuimet, turvajärjestelmätLasten ISOFIX-turvajärjestelmät
Kiinnitä autoa varten hyväksytyt
lasten ISOFIX-turvajärjestelmät
ISOFIX-kiinnityskaariin. Erityiset
lasten ISOFIX-turvajärjestelmien
sijainnit on merkitty taulukkoon
merkinnällä IL.
ISOFIX-kiinnityskaaret on merkitty
selkänojassa olevalla ISOFIX-logolla.
Auton selkänojissa on ohjaimet lasten turvajärjestelmän asentamista
varten. Asenna lasten turvajärjes‐
telmä avaamalla ohjainten läpät.
Irrota takaistuimen pääntuki tarvit‐
taessa ennen turvaistuimen kiinnittä‐
mistä 3 47.
Top-Tether-
kiinnityssilmukat
Autossa on takaistuinten taustapuo‐
lella kaksi kiinnityssilmukkaa.
Top-tether-kiinnityssilmukat on
merkitty symbolilla : lasten turvais‐
tuinta varten.
Kiinnitä ISOFIX-kiinnityksen lisäksi
Top-tether-hihna Top-tether-kiinni‐
tyssilmukoihin.
Yleiskelpoiset lasten ISOFIX-turva‐
järjestelmien sijainnit on merkitty
taulukkoon merkinnällä IUF.
Irrota takaistuimen pääntuki tarvit‐
taessa ennen turvaistuimen kiinnittä‐
mistä 3 47.

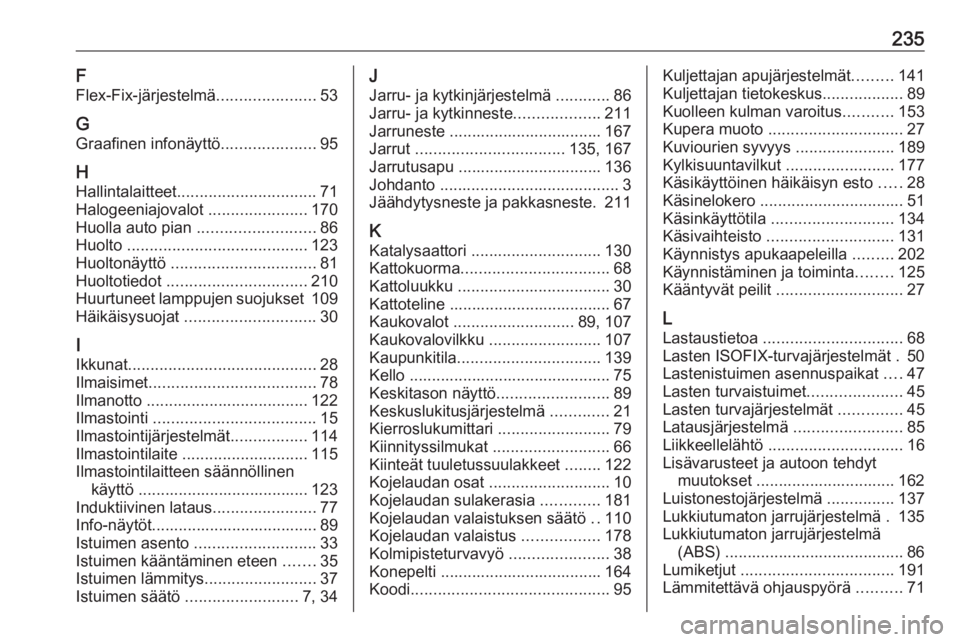

Page 237 of 241
235F
Flex-Fix-järjestelmä ......................53
G Graafinen infonäyttö .....................95
H
Hallintalaitteet ............................... 71
Halogeeniajovalot ......................170
Huolla auto pian .......................... 86
Huolto ........................................ 123
Huoltonäyttö ................................ 81
Huoltotiedot ............................... 210
Huurtuneet lamppujen suojukset 109
Häikäisysuojat ............................. 30
I
Ikkunat .......................................... 28
Ilmaisimet ..................................... 78
Ilmanotto .................................... 122
Ilmastointi .................................... 15
Ilmastointijärjestelmät .................114
Ilmastointilaite ............................ 115
Ilmastointilaitteen säännöllinen käyttö ...................................... 123
Induktiivinen lataus .......................77
Info-näytöt..................................... 89
Istuimen asento ........................... 33
Istuimen kääntäminen eteen .......35
Istuimen lämmitys .........................37
Istuimen säätö ......................... 7, 34J
Jarru- ja kytkinjärjestelmä ............86
Jarru- ja kytkinneste ...................211
Jarruneste .................................. 167
Jarrut ................................. 135, 167
Jarrutusapu ................................ 136
Johdanto ........................................ 3
Jäähdytysneste ja pakkasneste. 211
K
Katalysaattori ............................. 130
Kattokuorma ................................. 68
Kattoluukku .................................. 30
Kattoteline .................................... 67
Kaukovalot ........................... 89, 107
Kaukovalovilkku .........................107
Kaupunkitila ................................ 139
Kello ............................................. 75
Keskitason näyttö .........................89
Keskuslukitusjärjestelmä .............21
Kierroslukumittari .........................79
Kiinnityssilmukat ..........................66
Kiinteät tuuletussuulakkeet ........122
Kojelaudan osat ........................... 10
Kojelaudan sulakerasia .............181
Kojelaudan valaistuksen säätö ..110
Kojelaudan valaistus .................178
Kolmipisteturvavyö ......................38
Konepelti .................................... 164
Koodi ............................................ 95Kuljettajan apujärjestelmät.........141
Kuljettajan tietokeskus ..................89
Kuolleen kulman varoitus ...........153
Kupera muoto .............................. 27
Kuviourien syvyys ......................189
Kylkisuuntavilkut ........................177
Käsikäyttöinen häikäisyn esto .....28
Käsinelokero ................................ 51
Käsinkäyttötila ........................... 134
Käsivaihteisto ............................ 131
Käynnistys apukaapeleilla .........202
Käynnistäminen ja toiminta ........125
Kääntyvät peilit ............................ 27
L
Lastaustietoa ............................... 68
Lasten ISOFIX-turvajärjestelmät . 50
Lastenistuimen asennuspaikat ....47
Lasten turvaistuimet .....................45
Lasten turvajärjestelmät ..............45
Latausjärjestelmä ........................85
Liikkeellelähtö .............................. 16
Lisävarusteet ja autoon tehdyt muutokset ............................... 162
Luistonestojärjestelmä ...............137
Lukkiutumaton jarrujärjestelmä . 135
Lukkiutumaton jarrujärjestelmä (ABS) ........................................ 86
Lumiketjut .................................. 191
Lämmitettävä ohjauspyörä ..........71
