OPEL ADAM 2017.5 Priručnik za vlasnika (in Croatian)

Njega vozila1793. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.
4. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
5. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
6. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
7. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
8. Umetnite i zakvačite poklopac u odbojnik. Umetnite malu kapicu.
Stražnja svjetla
Verzija s dubokotonskom kutijom
(subwoofer)
Uklonite podni poklopac prtljažnika. Na desnoj strani uklonite i kutiju s
alatom kako biste pristupili poklopcu
3 67.
Verzija s kutijom za spremanje
Uklonite kutiju za spremanje kako
biste dobili pristup poklopcu 3 65.
1. Oslobodite poklopac na dotičnoj
strani i uklonite.
2. Iznutra rukom odvijte plastičnupričvrsnu maticu.

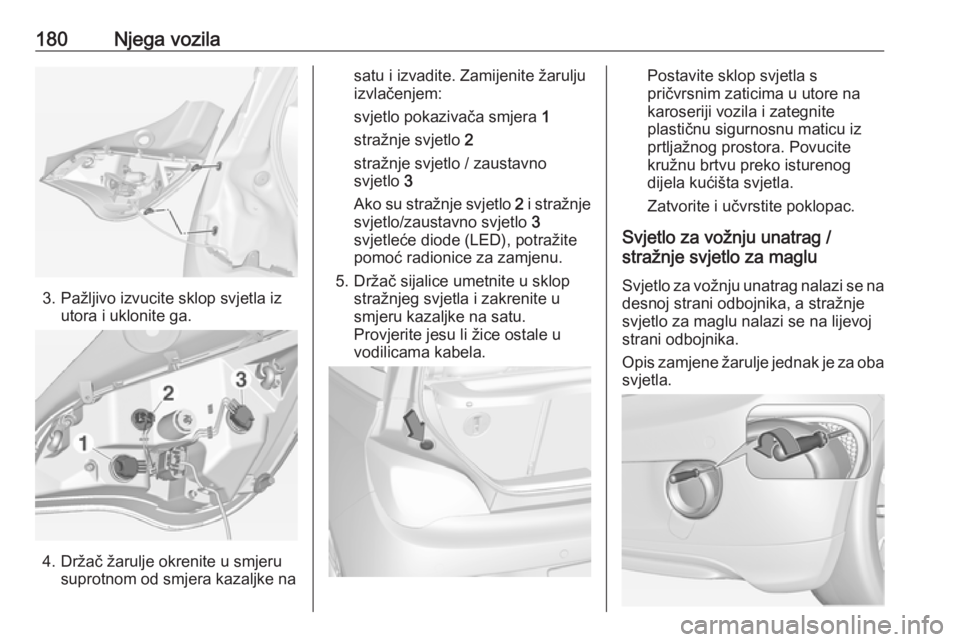

180Njega vozila
3. Pažljivo izvucite sklop svjetla izutora i uklonite ga.
4. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite. Zamijenite žarulju
izvlačenjem:
svjetlo pokazivača smjera 1
stražnje svjetlo 2
stražnje svjetlo / zaustavno
svjetlo 3
Ako su stražnje svjetlo 2 i stražnje
svjetlo/zaustavno svjetlo 3
svjetleće diode (LED), potražite
pomoć radionice za zamjenu.
5. Držač sijalice umetnite u sklop stražnjeg svjetla i zakrenite u
smjeru kazaljke na satu.
Provjerite jesu li žice ostale u
vodilicama kabela.Postavite sklop svjetla s
pričvrsnim zaticima u utore na
karoseriji vozila i zategnite
plastičnu sigurnosnu maticu iz
prtljažnog prostora. Povucite
kružnu brtvu preko isturenog
dijela kućišta svjetla.
Zatvorite i učvrstite poklopac.
Svjetlo za vožnju unatrag /
stražnje svjetlo za maglu
Svjetlo za vožnju unatrag nalazi se na
desnoj strani odbojnika, a stražnje
svjetlo za maglu nalazi se na lijevoj
strani odbojnika.
Opis zamjene žarulje jednak je za oba svjetla.

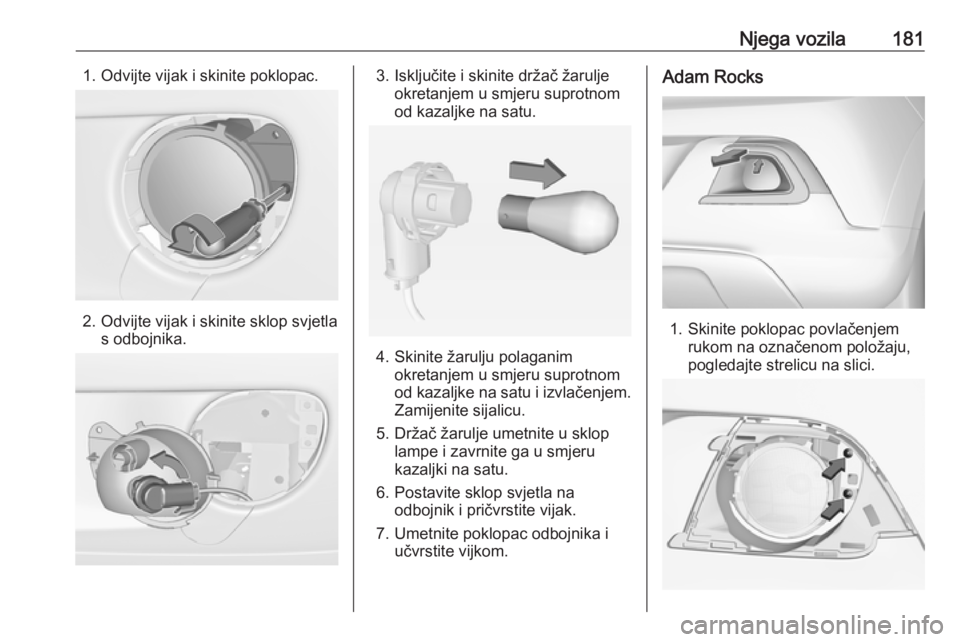

Njega vozila1811. Odvijte vijak i skinite poklopac.
2. Odvijte vijak i skinite sklop svjetlas odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite sklop svjetla na odbojnik i pričvrstite vijak.
7. Umetnite poklopac odbojnika i učvrstite vijkom.
Adam Rocks
1. Skinite poklopac povlačenjem rukom na označenom položaju,
pogledajte strelicu na slici.

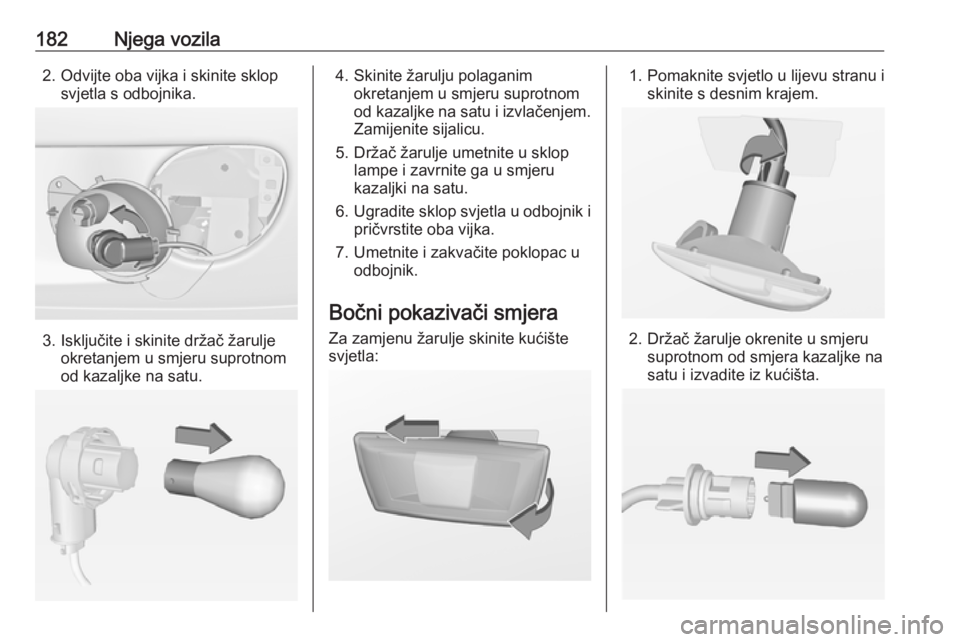

182Njega vozila2. Odvijte oba vijka i skinite sklopsvjetla s odbojnika.
3. Isključite i skinite držač žarulje okretanjem u smjeru suprotnom
od kazaljke na satu.
4. Skinite žarulju polaganim okretanjem u smjeru suprotnom
od kazaljke na satu i izvlačenjem. Zamijenite sijalicu.
5. Držač žarulje umetnite u sklop lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Ugradite sklop svjetla u odbojnik i
pričvrstite oba vijka.
7. Umetnite i zakvačite poklopac u odbojnik.
Bočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:1. Pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Držač žarulje okrenite u smjerusuprotnom od smjera kazaljke na
satu i izvadite iz kućišta.

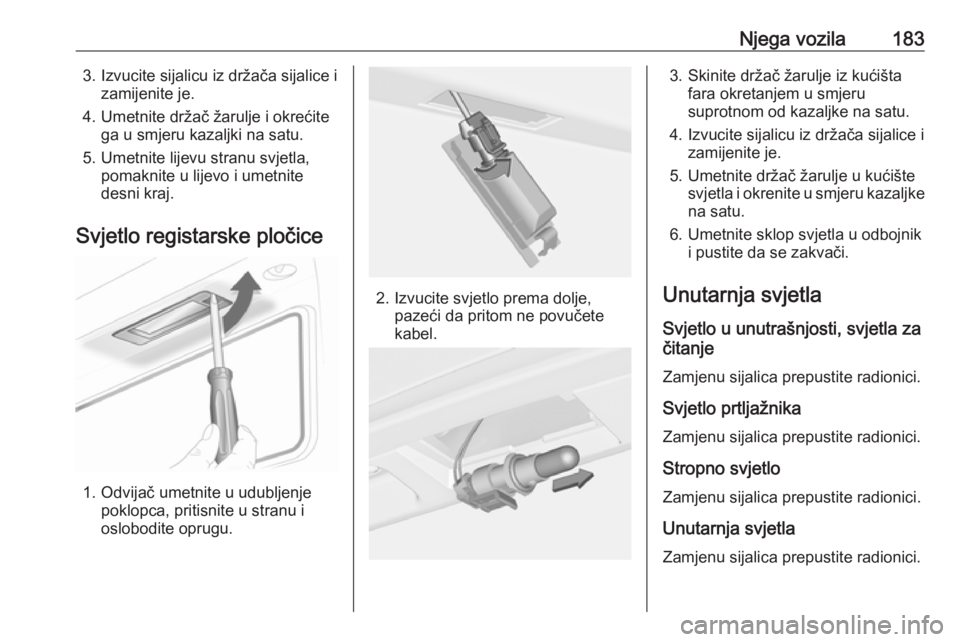

Njega vozila1833. Izvucite sijalicu iz držača sijalice izamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, pomaknite u lijevo i umetnite
desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Skinite držač žarulje iz kućišta fara okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite sijalicu iz držača sijalice i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite sklop svjetla u odbojnik i pustite da se zakvači.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite radionici.
Svjetlo prtljažnika
Zamjenu sijalica prepustite radionici.
Stropno svjetlo
Zamjenu sijalica prepustite radionici.
Unutarnja svjetla Zamjenu sijalica prepustite radionici.

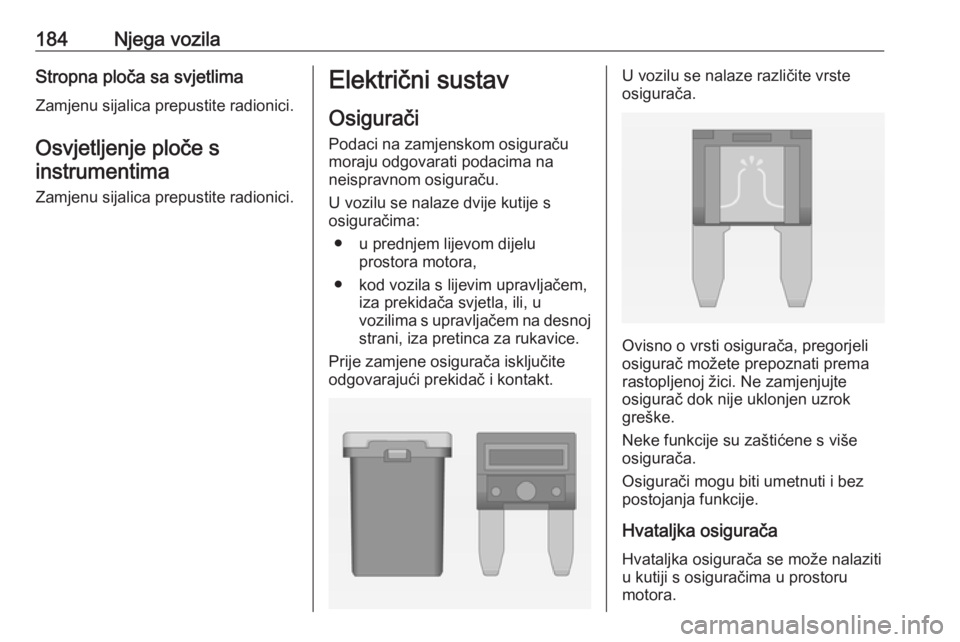

184Njega vozilaStropna ploča sa svjetlimaZamjenu sijalica prepustite radionici.
Osvjetljenje ploče sinstrumentima
Zamjenu sijalica prepustite radionici.Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima:
● u prednjem lijevom dijelu prostora motora,
● kod vozila s lijevim upravljačem, iza prekidača svjetla, ili, u
vozilima s upravljačem na desnoj
strani, iza pretinca za rukavice.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastopljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

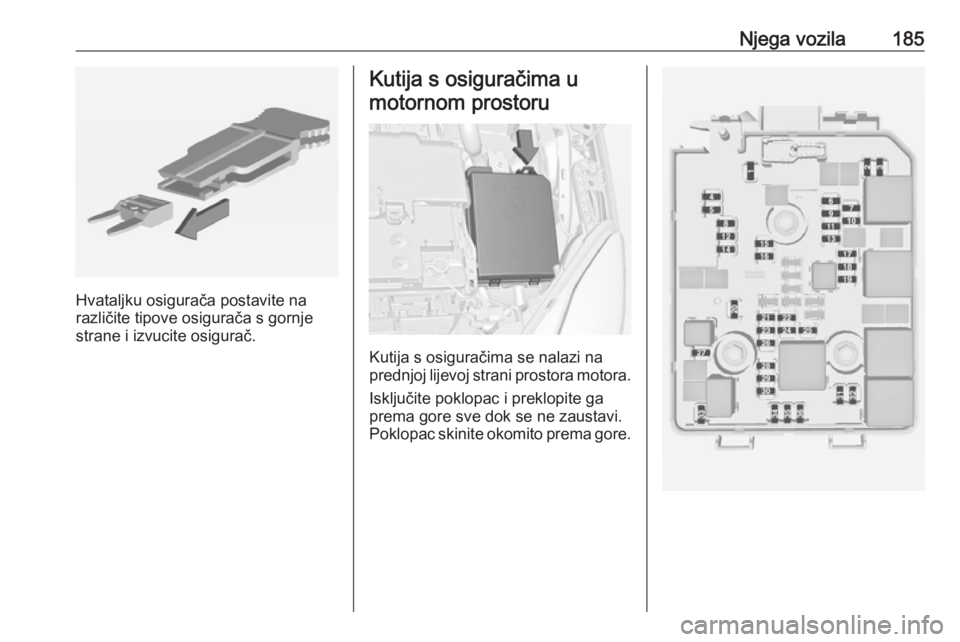

Njega vozila185
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima se nalazi na
prednjoj lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.

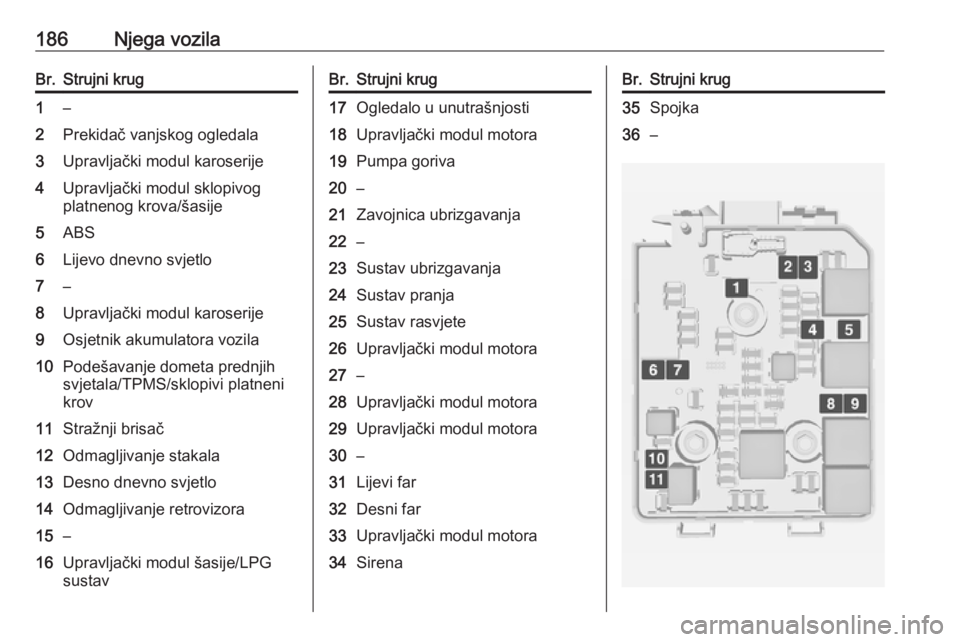

186Njega vozilaBr.Strujni krug1–2Prekidač vanjskog ogledala3Upravljački modul karoserije4Upravljački modul sklopivog
platnenog krova/šasije5ABS6Lijevo dnevno svjetlo7–8Upravljački modul karoserije9Osjetnik akumulatora vozila10Podešavanje dometa prednjih
svjetala/TPMS/sklopivi platneni
krov11Stražnji brisač12Odmagljivanje stakala13Desno dnevno svjetlo14Odmagljivanje retrovizora15–16Upravljački modul šasije/LPG
sustavBr.Strujni krug17Ogledalo u unutrašnjosti18Upravljački modul motora19Pumpa goriva20–21Zavojnica ubrizgavanja22–23Sustav ubrizgavanja24Sustav pranja25Sustav rasvjete26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30–31Lijevi far32Desni far33Upravljački modul motora34SirenaBr.Strujni krug35Spojka36–

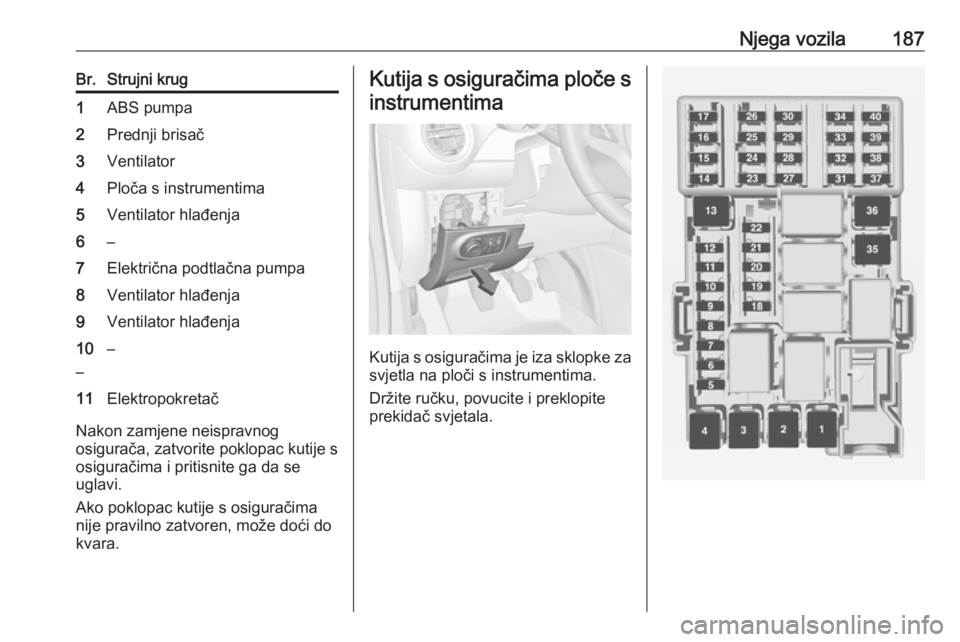

Njega vozila187Br.Strujni krug1ABS pumpa2Prednji brisač3Ventilator4Ploča s instrumentima5Ventilator hlađenja6–7Električna podtlačna pumpa8Ventilator hlađenja9Ventilator hlađenja10
––11Elektropokretač
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.
Kutija s osiguračima ploče s
instrumentima
Kutija s osiguračima je iza sklopke za
svjetla na ploči s instrumentima.
Držite ručku, povucite i preklopite
prekidač svjetala.

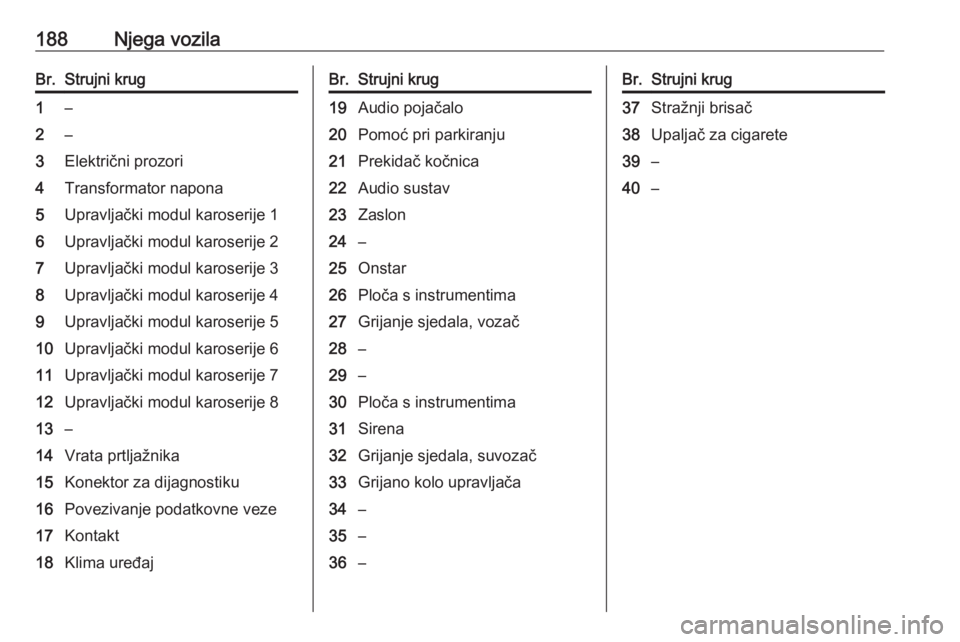

188Njega vozilaBr.Strujni krug1–2–3Električni prozori4Transformator napona5Upravljački modul karoserije 16Upravljački modul karoserije 27Upravljački modul karoserije 38Upravljački modul karoserije 49Upravljački modul karoserije 510Upravljački modul karoserije 611Upravljački modul karoserije 712Upravljački modul karoserije 813–14Vrata prtljažnika15Konektor za dijagnostiku16Povezivanje podatkovne veze17Kontakt18Klima uređajBr.Strujni krug19Audio pojačalo20Pomoć pri parkiranju21Prekidač kočnica22Audio sustav23Zaslon24–25Onstar26Ploča s instrumentima27Grijanje sjedala, vozač28–29–30Ploča s instrumentima31Sirena32Grijanje sjedala, suvozač33Grijano kolo upravljača34–35–36–Br.Strujni krug37Stražnji brisač38Upaljač za cigarete39–40–
