Araç bakımı179
Lamba grubunu sabitleme
pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve plastik sabitleme
somununu bagaj bölümünün
içinden takın. Dairesel contayı
lamba gövdesindeki girintiye
geçirin.
Kapağı kapatın ve tam oturmasını
sağlayın.
Geri vites lambası/arka sis
lambası
Geri vites lambası tamponun sağ
tarafında, arka sis lambası ise
tamponun sol tarafında yer alır.
Ampul değiştirme açıklaması her iki
lamba için de aynıdır.

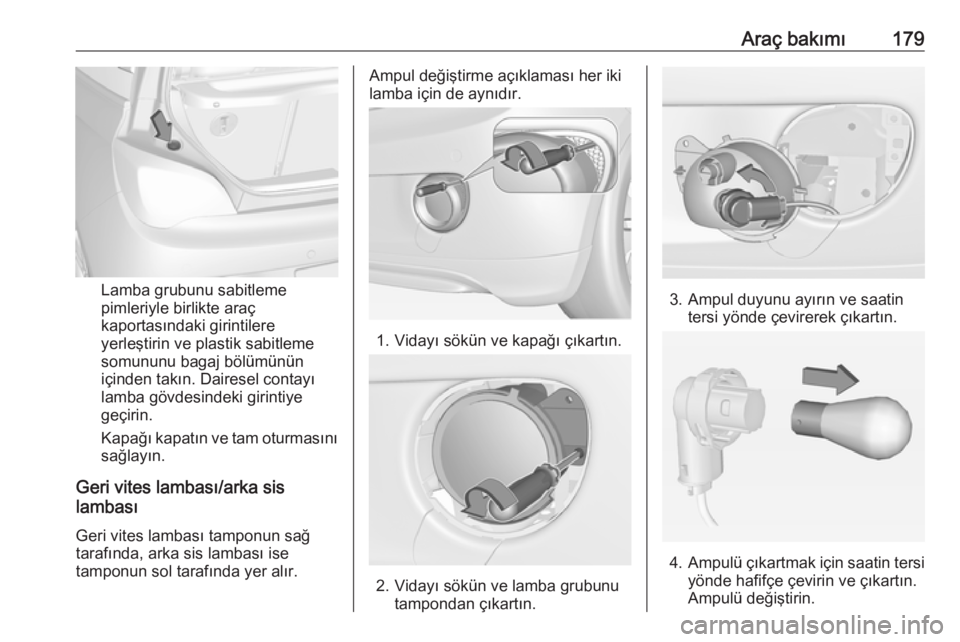

1. Vidayı sökün ve kapağı çıkartın.
2. Vidayı sökün ve lamba grubunu tampondan çıkartın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4. Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
Page 182 of 247

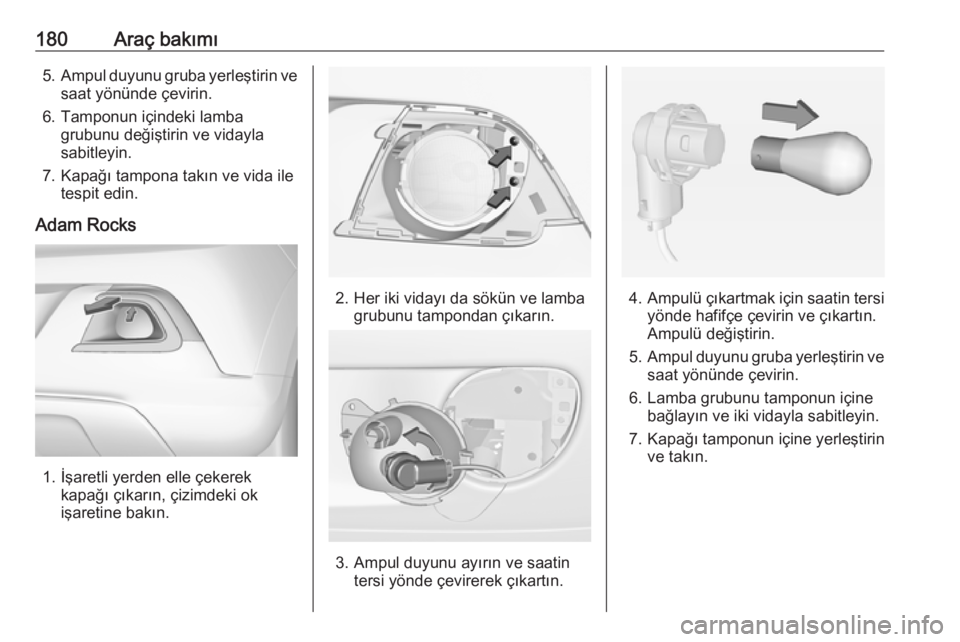

180Araç bakımı5.Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Tamponun içindeki lamba grubunu değiştirin ve vidayla
sabitleyin.
7. Kapağı tampona takın ve vida ile tespit edin.
Adam Rocks
1. İşaretli yerden elle çekerek kapağı çıkarın, çizimdeki ok
işaretine bakın.
2. Her iki vidayı da sökün ve lamba grubunu tampondan çıkarın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4.Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
7. Kapağı tamponun içine yerleştirin ve takın.
Page 183 of 247
Araç bakımı181Yan dönüş sinyali lambaları
Ampul değiştirmek için, lamba
muhafazasını çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
Page 184 of 247
182Araç bakımı

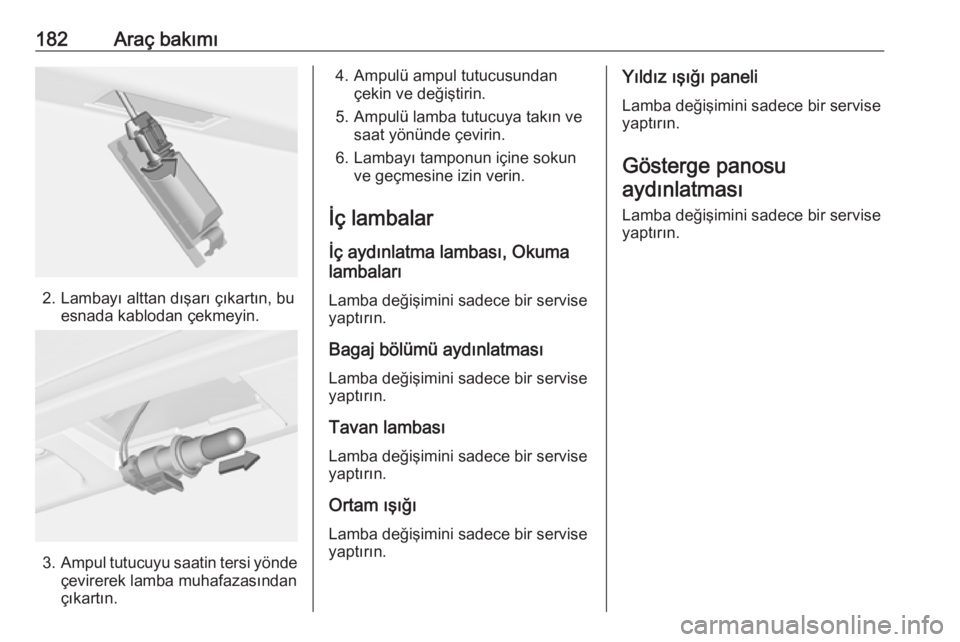

2. Lambayı alttan dışarı çıkartın, buesnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tamponun içine sokun ve geçmesine izin verin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Tavan lambası Lamba değişimini sadece bir servise
yaptırın.
Ortam ışığı
Lamba değişimini sadece bir servise yaptırın.Yıldız ışığı paneli
Lamba değişimini sadece bir servise yaptırın.
Gösterge panosuaydınlatması
Lamba değişimini sadece bir servise yaptırın.
Page 185 of 247
Araç bakımı183Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
● Motor bölümünde ön sol kısımda,
● Soldan direksiyonlu araçlarda aydınlatma anahtarının
arkasında veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasındadır.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.
Page 186 of 247
184Araç bakımıMotor bölmesi sigortakutusu
Sigorta kutusu motor bölümünde sol
ön tarafta yer alır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1–2Dış ayna düğmesi3Gövde kontrol modülü4Katlanır açılır tavan (Sunroof)/
Şasi kontrol modülü5ABS6Sol gündüz sürüş farı7–8Gövde kontrol modülü9Araç aküsü sensörü10Far seviye ayarı/TPMS/Katlanır
açılır tavan (Sunroof)11Arka cam sileceği12Cam buğu giderme13Sağ gündüz sürüş farı14Ayna buğu giderme15–
Page 187 of 247

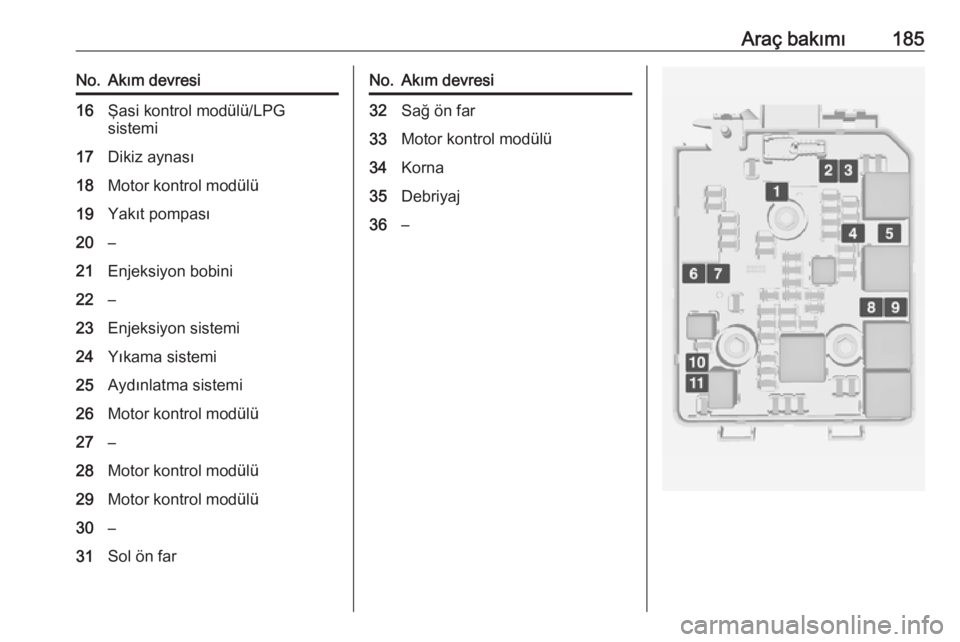

Araç bakımı185No.Akım devresi16Şasi kontrol modülü/LPG
sistemi17Dikiz aynası18Motor kontrol modülü19Yakıt pompası20–21Enjeksiyon bobini22–23Enjeksiyon sistemi24Yıkama sistemi25Aydınlatma sistemi26Motor kontrol modülü27–28Motor kontrol modülü29Motor kontrol modülü30–31Sol ön farNo.Akım devresi32Sağ ön far33Motor kontrol modülü34Korna35Debriyaj36–
Page 188 of 247
186Araç bakımıNo.Akım devresi1ABS pompası2Ön cam sileceği3Fan4Gösterge paneli5Soğutma fanı6–7Elektrikli vakum pompası8Soğutma fanı9Soğutma fanı10
––11Marş motoru
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelindeki
aydınlatma anahtarının arkasında
bulunur.
Kolu tutun, aydınlatma anahtarını
çekin ve aşağıya katlayın.
Page 189 of 247
Araç bakımı187No.Akım devresi1–2–3Elektrik kumandalı camlar4Gerilim trafosu5Gövde kontrol modülü 16Gövde kontrol modülü 27Gövde kontrol modülü 38Gövde kontrol modülü 49Gövde kontrol modülü 510Gövde kontrol modülü 611Gövde kontrol modülü 712Gövde kontrol modülü 813–14Bagaj kapısı15Arıza teşhis konnektörü16Veri hattı bağlantısı17AteşlemeNo.Akım devresi18Klima sistemi19Ses yükseltici20Park Asistanı21Fren anahtarı22Ses sistemi23Ekran24–25Onstar26Gösterge paneli27Koltuk ısıtıcısı, sürücü28–29–30Gösterge paneli31Korna32Koltuk ısıtıcısı, yolcu33Isıtmalı direksiyon34–No.Akım devresi35–36–37Arka cam sileceği38Çakmak39–40–
Page 190 of 247
188Araç bakımıAraç takımlarıLastik tamir setine sahip araçlar
Bazı aletler ve çekme halkası, lastik
tamir kitiyle birlikte bagaj
bölmesindeki taban kapağının altında
yer alan alet kutusunda bulunur. Eşya saklama kutulu versiyonda, önce
kutuyu çıkarın 3 66.
Arkada taşıyıcı sistemi olan veya sıvı
gazla çalışan motorlu versiyonlarda,
araç takımları çekme halkası ve lastik
onarım seti ile birlikte, bagaj
bölümünde sol kenara bir kuşakla
sabitlenmiş bir çanta içerisinde
bulunur.Eşya saklama kutulu versiyonda araç takımları, çekme halkası ve lastik
onarım setini içeren çanta, bagaj
bölümündeki kutunun bir bölmesinde
bulunur 3 66.
