Péče o vozidlo199

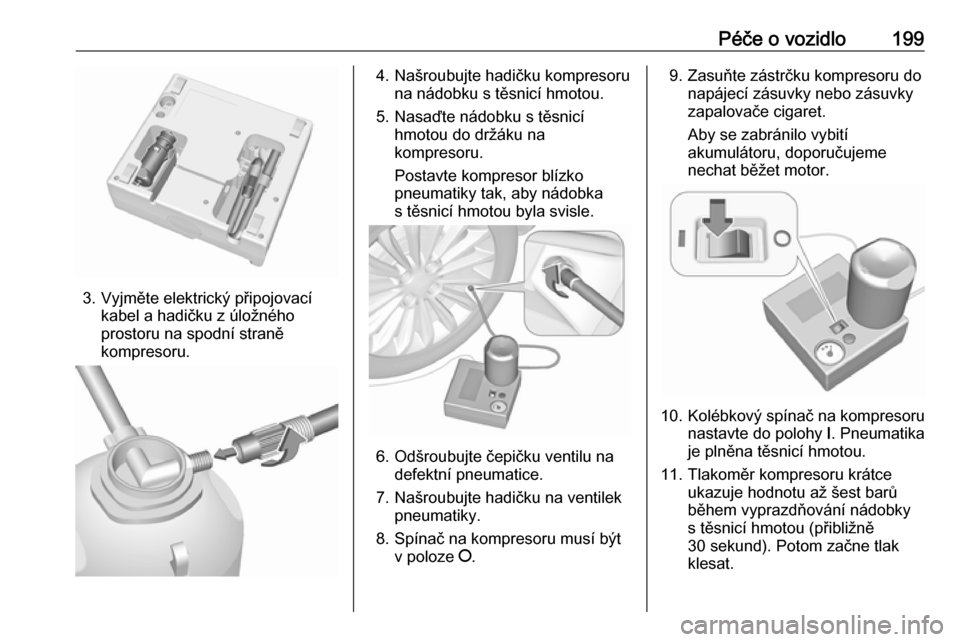

3. Vyjměte elektrický připojovacíkabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.
6. Odšroubujte čepičku ventilu na defektní pneumatice.
7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.
9. Zasuňte zástrčku kompresoru do
napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru, doporučujeme
nechat běžet motor.
10. Kolébkový spínač na kompresoru nastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje hodnotu až šest barů
během vyprazdňování nádobky
s těsnicí hmotou (přibližně
30 sekund). Potom začne tlak
klesat.

200Péče o vozidlo12. Všechna těsnicí hmota jenapumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během deseti
minut. Tlak vzduchu
v pneumatikách 3 232. Po
dosažení požadovaného tlaku
kompresor vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
deseti minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte dalších deset minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je příliš poškozená. Vyhledejte
pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než deset minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za deset minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru našroubujte přímo na ventilek
a kompresor.
Pokud je tlak vzduchu
v pneumatice vyšší než 1,3 baru,
upravte jej na správnou hodnotu.
Opakujte postup, dokud
nedochází ke ztrátě tlaku.

Péče o vozidlo201Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Nasaďte zpět kryt podlahy. Kryt
schránky v podlaze vzadu 3 67.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo
kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Zabudovaný bezpečnostní
přetlakový ventil se otvírá při tlaku
sedmi barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné používat od teploty cca. -30 °C.
Dodané adaptéry lze použít i pro
huštění jiných předmětů, například
fotbalových míčů, vzduchových
matrací, nafukovacích člunů atd.
Tyto adaptéry jsou umístěny na
spodní straně kompresoru. Chcete-
li jej vyjmout, odšroubujte
vzduchovou hadičku kompresoru
a vytáhněte adaptér.
Výměna kola
Proveďte následující přípravy
a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.Přední kola musejí být
v přímočaré poloze.
● Zabrzďte parkovací brzdu a zařaďte první převodový
stupeň nebo zpátečku.
● Nikdy neměňte zároveň více než
jedno kolo.● Zvedák používejte pouze pro výměnu kol v případě píchnutí,
ne pro sezónní výměnu zimních nebo letních pneumatik.
● Zvedák nevyžaduje údržbu.
● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (síla max.
1 cm).
● Před zdvižením vozidla z něj vyložte těžké předměty.
● Ve vozidle, které je zvedáno, nesmí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.
● Nestartujte vozidlo, pokud je zvednuté na zvedáku.
● Dříve než při výměně kola zašroubujete šrouby kola,
vyčistěte je a na kužel každého
šroubu kola naneste tenkou
vrstvu komerčně dostupného
mazacího tuku.

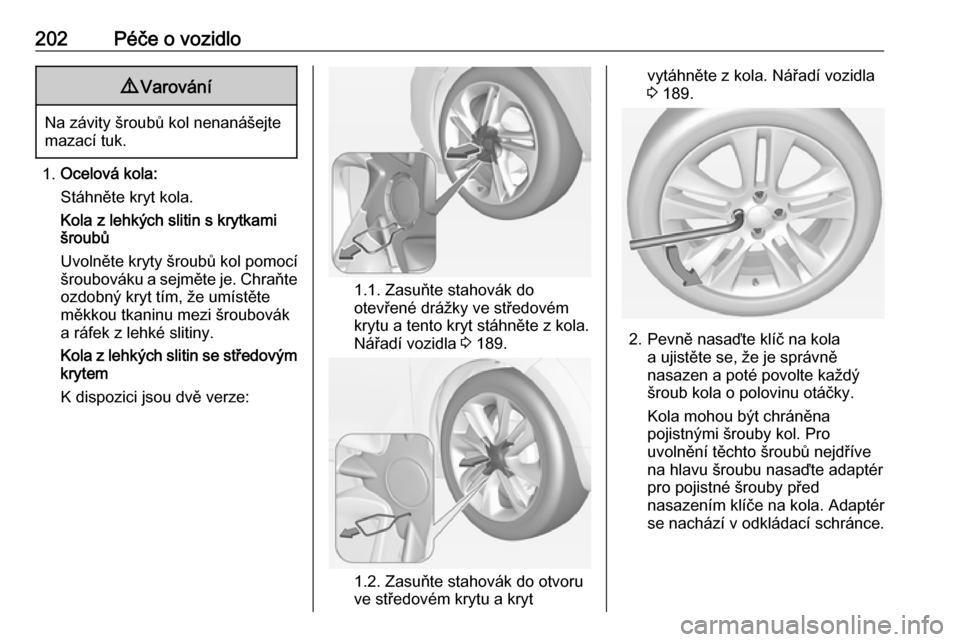

202Péče o vozidlo9Varování
Na závity šroubů kol nenanášejte
mazací tuk.
1. Ocelová kola:
Stáhněte kryt kola.
Kola z lehkých slitin s krytkami
šroubů
Uvolněte kryty šroubů kol pomocí
šroubováku a sejměte je. Chraňte
ozdobný kryt tím, že umístěte
měkkou tkaninu mezi šroubovák
a ráfek z lehké slitiny.
Kola z lehkých slitin se středovým
krytem
K dispozici jsou dvě verze:
1.1. Zasuňte stahovák do
otevřené drážky ve středovém
krytu a tento kryt stáhněte z kola.
Nářadí vozidla 3 189.
1.2. Zasuňte stahovák do otvoru
ve středovém krytu a kryt
vytáhněte z kola. Nářadí vozidla
3 189.
2. Pevně nasaďte klíč na kola
a ujistěte se, že je správně
nasazen a poté povolte každý
šroub kola o polovinu otáčky.
Kola mohou být chráněna
pojistnými šrouby kol. Pro
uvolnění těchto šroubů nejdříve
na hlavu šroubu nasaďte adaptér
pro pojistné šrouby před
nasazením klíče na kola. Adaptér
se nachází v odkládací schránce.

Péče o vozidlo203
3. Dbejte na to, aby byl zvedáksprávně umístěný pod příslušný
bod pro zvedání vozidla.
Některé verze mají obložené
prahy se zakrytými body pro
zvednutí vozidla. Před umístění
zvedáku nejdříve vytáhněte kryt
příslušného bodu pro zvedání.
4. Nastavte zvedák na potřebnou výšku. Umístěte jej přímo pod
zvedací bod takovým způsobem,
aby nemohl sklouznout.
Připojte rukojeť zvedáku a se
správně vystředěným zvedákem otáčejte rukojetí tak dlouho,
dokud se kolo nezvedne od země.
5. Vyšroubujte šrouby kola.
6. Vyměňte kolo.
7. Zašroubujte šrouby kola.
8. Vozidlo spusťte na zem.
9. Pevně nasaďte klíč na kola a ujistěte se, že je správně
nasazen, poté utáhněte každý
šroub v křížovém sledu.
Utahovací moment je 110 Nm.
10. Před nasazením krytu ocelového kola nastavte otvor pro ventilek naventilek pneumatiky.

204Péče o vozidloNa kolo z lehkých slitin
namontujte krytky šroubů kol
nebo středový kryt.
11. Uložte a zajistěte vyměněné kolo,
nářadí vozidla 3 189 a adaptér pro
pojistné šrouby kol 3 53.
12. Co možná nejdříve zkontrolujte tlak vzduchu v nasazené
pneumatice a utahovací moment
šroubů kola.
Vadnou pneumatiku nechte co
možná nejdříve vyměnit nebo opravit.
Poloha zvedání pro zvedací
plošinuUmístění zadního ramene
plošinového zvedáku uprostřed pod
prohlubní prahu dveří.
Poloha předního ramene na zvedací
plošině na podvozku.
Rezervní kolo Při montáži rezervního kola, které se
liší od ostatních kol, může být toto
kolo považováno a nouzové rezervní
kolo, a proto v tomto případě platí
omezení rychlosti, i když to není na
štítku uvedeno. Platné rychlostní
limity zjistíte v autorizovaném servisu.
Rezervní kolo má ocelový ráfek.
Výstraha
Použití rezervního kola, které je
menší než ostatní kola, nebo
v kombinaci se zimními
pneumatikami, může mít
nepříznivý vliv na jízdní vlastnosti. Vadnou pneumatiku nechte co
možná nejdříve vyměnit.
Rezervní kolo se nachází v držáku
pod podlahou vozidla.
1. Otevřete kryt podlahy zavazadlového prostoru 3 67.
Pokud to pro danou výbavu
přichází v úvahu, vyjměte úložnou
schránku 3 65.
2. Ze sady nářadí vyjměte klíč na kola.

Péče o vozidlo205

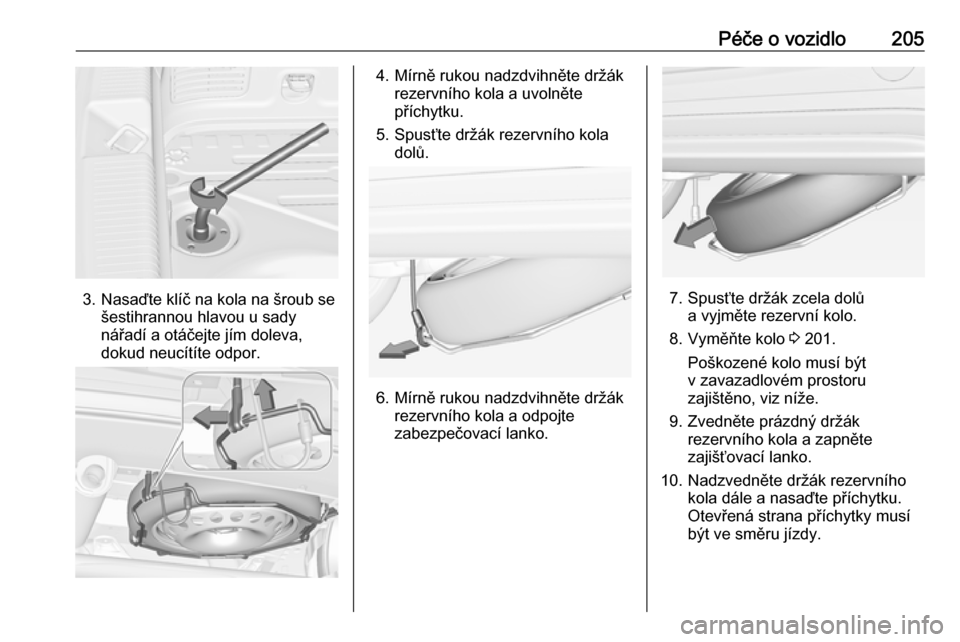

3. Nasaďte klíč na kola na šroub sešestihrannou hlavou u sady
nářadí a otáčejte jím doleva,
dokud neucítíte odpor.
4. Mírně rukou nadzdvihněte držák rezervního kola a uvolnětepříchytku.
5. Spusťte držák rezervního kola dolů.
6. Mírně rukou nadzdvihněte držákrezervního kola a odpojtezabezpečovací lanko.
7. Spusťte držák zcela dolů a vyjměte rezervní kolo.
8. Vyměňte kolo 3 201.
Poškozené kolo musí být
v zavazadlovém prostoru zajištěno, viz níže.
9. Zvedněte prázdný držák rezervního kola a zapněte
zajišťovací lanko.
10. Nadzvedněte držák rezervního kola dále a nasaďte příchytku.
Otevřená strana příchytky musí
být ve směru jízdy.

206Péče o vozidlo11.Zavřete prázdný držák rezervního
kola postupným otáčením šroubů
se šestihrannou hlavou doprava
pomocí klíče na kola.
12. Klíč na kola a zvedák uložte do sady nářadí v podlaze vozidla.
13. Zavřete kryt podlahy zavazadlového prostoru.

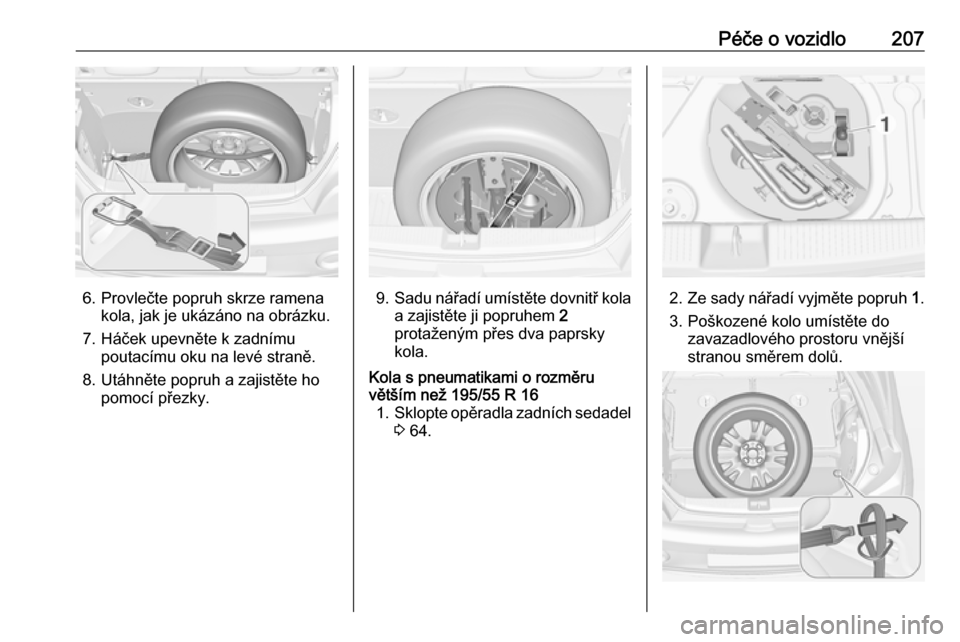

Uložení poškozeného kola
v zavazadlovém prostoru
Držák rezervního kola není určen pro jiné rozměry pneumatik, než má
rezervní kolo.
Poškozené kolo širší než rezervní kolo musí být uloženo
v zavazadlovém prostoru a zajištěno popruhem. Nářadí vozidla 3 189.Kola s pneumatikami do rozměru
195/55 R 16 1. Vyjměte kryt zavazadlového prostoru a zdvihněte kryt podlahy
zavazadlového prostoru. Oba
ulože zvednuté za opěradla
zadních sedadel.
2. Vyšroubujte křídlovou matici vyjměte sadu nářadí.
3. Umístěte poškozené kolo ve vzpřímené poloze do prostoru po
sadě nářadí vnější stranou
směrem dopředu.4. Ze sady nářadí vyjměte popruh 1
a protáhněte konec smyčky
poutacím okem na pravé straně.
5. Protáhněte konec popruhu s háčkem smyčkou a zatáhněte
jej tak, aby byl popruh bezpečně
upevněn k poutacímu oku.

Péče o vozidlo207
6. Provlečte popruh skrze ramenakola, jak je ukázáno na obrázku.
7. Háček upevněte k zadnímu poutacímu oku na levé straně.
8. Utáhněte popruh a zajistěte ho pomocí přezky.9. Sadu nářadí umístěte dovnitř kola
a zajistěte ji popruhem 2
protaženým přes dva paprsky
kola.
Kola s pneumatikami o rozměru
větším než 195/55 R 16 1. Sklopte opěradla zadních sedadel
3 64.
2. Ze sady nářadí vyjměte popruh 1.
3. Poškozené kolo umístěte do zavazadlového prostoru vnější
stranou směrem dolů.

208Péče o vozidlo4. Konec smyčky popruhu 1
protáhněte poutacím okem na
pravé straně.
5. Protáhněte konec popruhu s háčkem smyčkou a zatáhněte
jej tak, aby byl popruh bezpečně
upevněn k poutacímu oku.
6. Provlečte popruh skrze ramena kola, jak je ukázáno na obrázku.
7. Háček upevněte k zadnímu poutacímu oku na levé straně.
8. Utáhněte popruh a zajistěte ho pomocí přezky.
9 Varování
Uložení zvedáku, kola nebo jiného
příslušenství v zavazadlovém
prostoru by mohlo způsobit
zranění v případě, že není
správně připevněno. Při srážce
nebo náhlém zastavení může
nepřipoutané příslušenství
někoho udeřit.
Zvedák a nářadí vždy uložte do
příslušného úložného prostoru
a zajistěte je připevněním.
Poškozené kolo, které ukládáte do
zavazadlového prostoru, se musí zajistit pomocí popruhu.
Nouzové rezervní kolo
Výstraha
Použití nouzového rezervního
kola může mít nepříznivý vliv na
jízdní vlastnosti. Vadnou
pneumatiku nechte co možná
nejdříve vyměnit nebo opravit.
Vždy instalujte pouze jedno nouzové
rezervní kolo. Při jízdě nepřekračujte
rychlost 80 km/h. Zatáčky projíždějte
pomalu. Nepoužívejte po delší dobu.
Pokud během tažení jiného vozidla
píchnete zadní pneumatiku,
namontujte nouzové rezervní kolo
dopředu a plnohodnotnou
pneumatiku dozadu.
Sněhové řetězy 3 197.
Rezervní kolo se směrovou
pneumatikou
Pokud je to možné, namontujte
směrové pneumatiky tak, aby se
otáčely ve směru jízdy. Směr otáčení
je vyznačen symbolem ( např. šipkou)
na boku pneumatiky.
Následující platí pro pneumatiky
instalované proti směru otáčení:
● Jízdní vlastnosti mohou být nepříznivě ovlivněny. Vadnou
pneumatiku dejte co nejdříve
