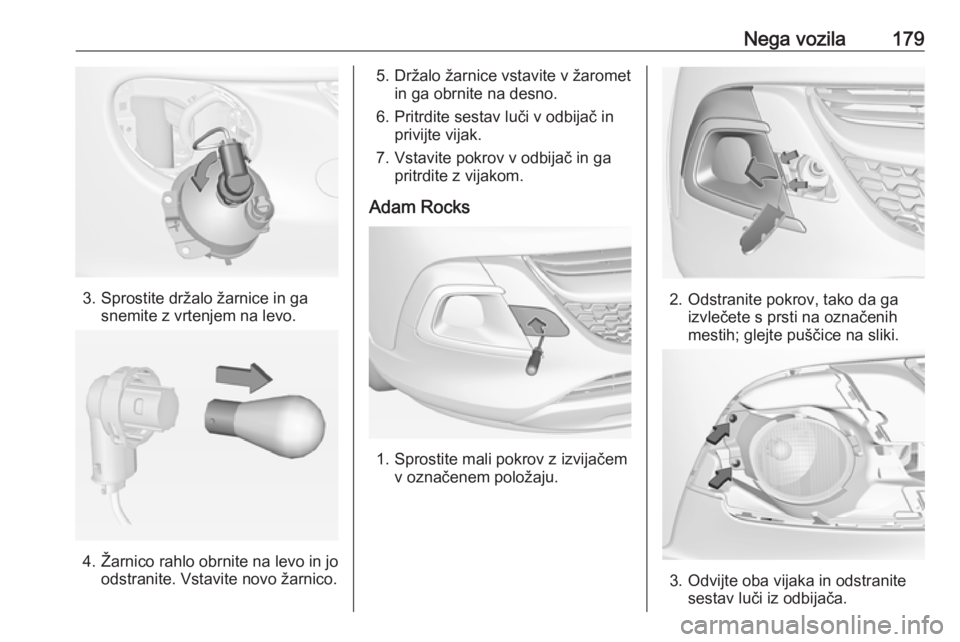

Nega vozila179
3. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.
4. Žarnico rahlo obrnite na levo in jo odstranite. Vstavite novo žarnico.
5. Držalo žarnice vstavite v žarometin ga obrnite na desno.
6. Pritrdite sestav luči v odbijač in privijte vijak.
7. Vstavite pokrov v odbijač in ga pritrdite z vijakom.
Adam Rocks
1. Sprostite mali pokrov z izvijačem v označenem položaju.
2. Odstranite pokrov, tako da gaizvlečete s prsti na označenih
mestih; glejte puščice na sliki.
3. Odvijte oba vijaka in odstranite sestav luči iz odbijača.

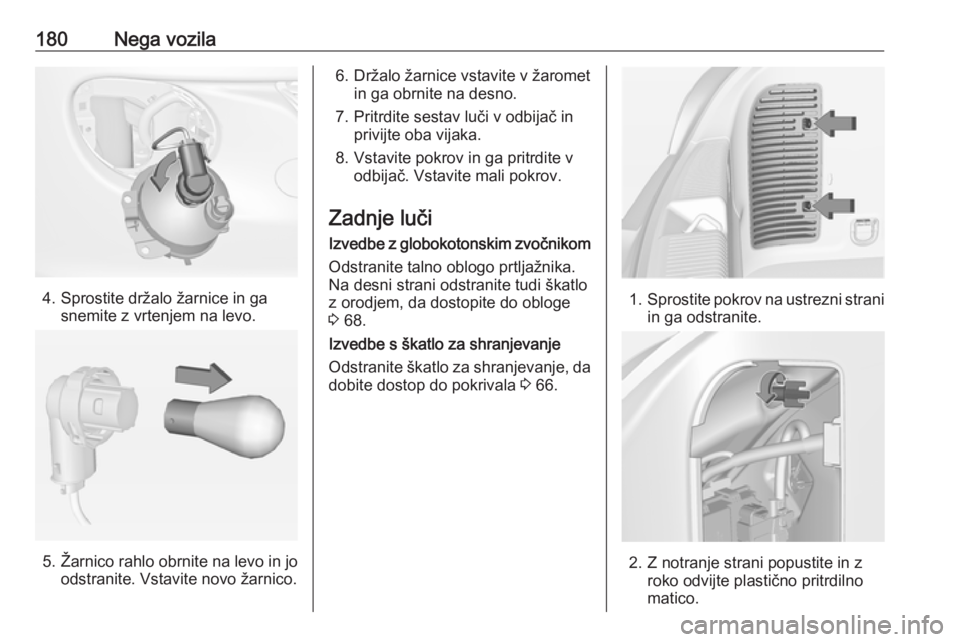

180Nega vozila
4. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.
5. Žarnico rahlo obrnite na levo in jo odstranite. Vstavite novo žarnico.
6. Držalo žarnice vstavite v žarometin ga obrnite na desno.
7. Pritrdite sestav luči v odbijač in privijte oba vijaka.
8. Vstavite pokrov in ga pritrdite v odbijač. Vstavite mali pokrov.
Zadnje luči
Izvedbe z globokotonskim zvočnikom Odstranite talno oblogo prtljažnika.
Na desni strani odstranite tudi škatlo
z orodjem, da dostopite do obloge
3 68.
Izvedbe s škatlo za shranjevanje Odstranite škatlo za shranjevanje, da dobite dostop do pokrivala 3 66.
1. Sprostite pokrov na ustrezni strani
in ga odstranite.
2. Z notranje strani popustite in z roko odvijte plastično pritrdilno
matico.

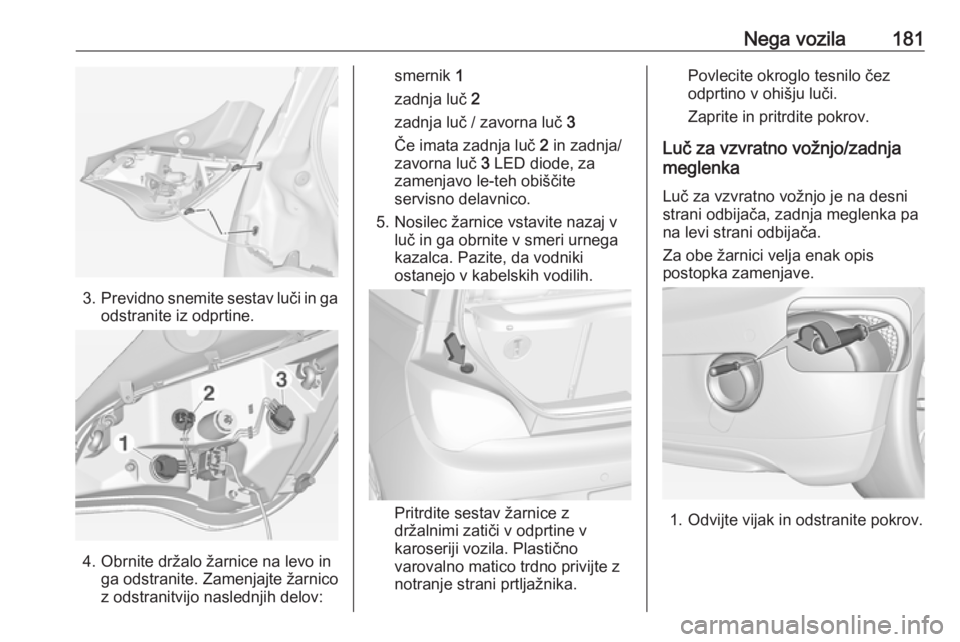

Nega vozila181
3.Previdno snemite sestav luči in ga
odstranite iz odprtine.
4. Obrnite držalo žarnice na levo in ga odstranite. Zamenjajte žarnico
z odstranitvijo naslednjih delov:
smernik 1
zadnja luč 2
zadnja luč / zavorna luč 3
Če imata zadnja luč 2 in zadnja/
zavorna luč 3 LED diode, za
zamenjavo le-teh obiščite servisno delavnico.
5. Nosilec žarnice vstavite nazaj v luč in ga obrnite v smeri urnegakazalca. Pazite, da vodniki
ostanejo v kabelskih vodilih.
Pritrdite sestav žarnice z
držalnimi zatiči v odprtine v
karoseriji vozila. Plastično
varovalno matico trdno privijte z
notranje strani prtljažnika.
Povlecite okroglo tesnilo čez
odprtino v ohišju luči.
Zaprite in pritrdite pokrov.
Luč za vzvratno vožnjo/zadnja
meglenka
Luč za vzvratno vožnjo je na desni
strani odbijača, zadnja meglenka pa
na levi strani odbijača.
Za obe žarnici velja enak opis
postopka zamenjave.
1. Odvijte vijak in odstranite pokrov.

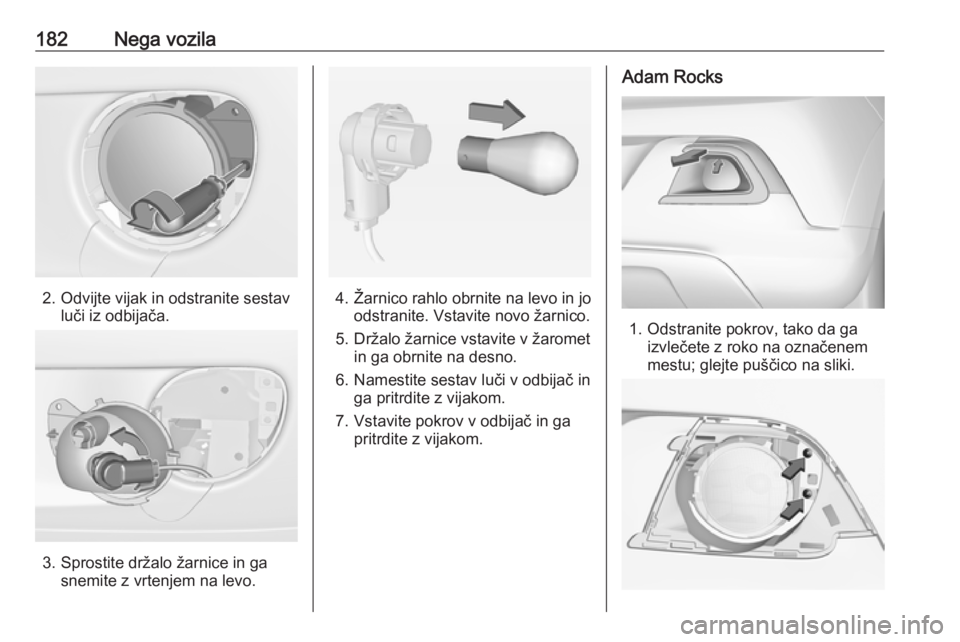

182Nega vozila
2. Odvijte vijak in odstranite sestavluči iz odbijača.
3. Sprostite držalo žarnice in gasnemite z vrtenjem na levo.
4. Žarnico rahlo obrnite na levo in jo odstranite. Vstavite novo žarnico.
5. Držalo žarnice vstavite v žaromet in ga obrnite na desno.
6. Namestite sestav luči v odbijač in ga pritrdite z vijakom.
7. Vstavite pokrov v odbijač in ga pritrdite z vijakom.
Adam Rocks
1. Odstranite pokrov, tako da gaizvlečete z roko na označenem
mestu; glejte puščico na sliki.

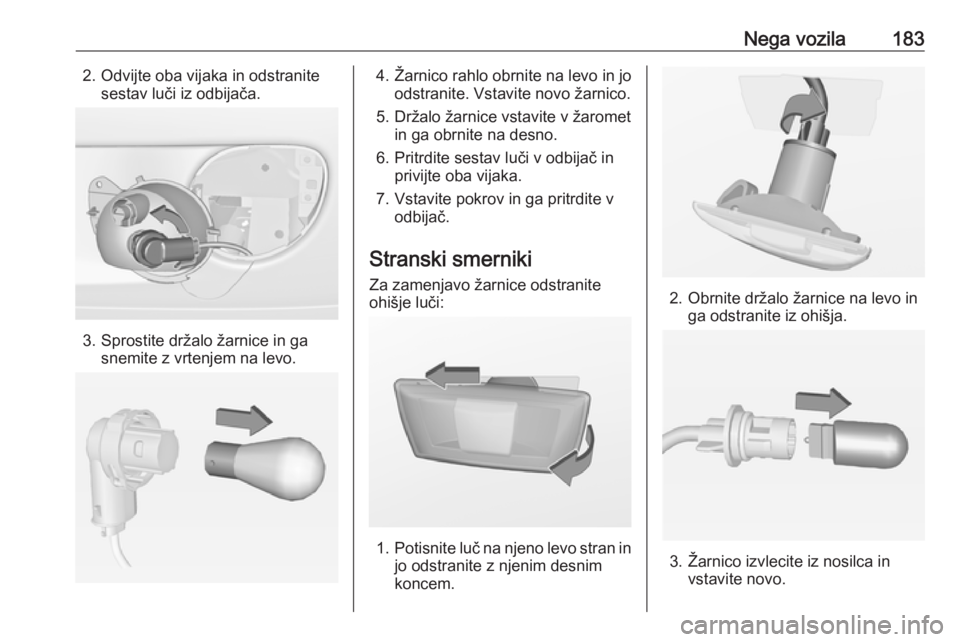

Nega vozila1832. Odvijte oba vijaka in odstranitesestav luči iz odbijača.
3. Sprostite držalo žarnice in ga snemite z vrtenjem na levo.
4. Žarnico rahlo obrnite na levo in jo odstranite. Vstavite novo žarnico.
5. Držalo žarnice vstavite v žaromet in ga obrnite na desno.
6. Pritrdite sestav luči v odbijač in privijte oba vijaka.
7. Vstavite pokrov in ga pritrdite v odbijač.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:
1. Potisnite luč na njeno levo stran in
jo odstranite z njenim desnim
koncem.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Žarnico izvlecite iz nosilca in vstavite novo.

184Nega vozila4. Vstavite držalo žarnice in gaobrnite v smeri urnega kazalca.
5. Vstavite levi konec luči, potisnite na levo in vstavite desni konec.
Lučka registrske tablice
1. Vstavite izvijač v odprtino na pokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč rahlo povlecite navzdol. Ne vlecite je prek točke upora, sicer
boste pretrgali kabel.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Žarnico izvlecite iz nosilca in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Lučko vstavite v odbijač in jo namestite do priklopa.
Notranje luči Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisu.
Osvetlitev tovornega prostoraŽarnice dajte zamenjati v servisu.
Stropna luč
Žarnice dajte zamenjati v servisu.
Ambientalna osvetlitev Žarnice dajte zamenjati v servisu.
Zvezdna osvetlitevŽarnice dajte zamenjati v servisu.
Osvetlitev armaturne plošče Žarnice dajte zamenjati v servisu.

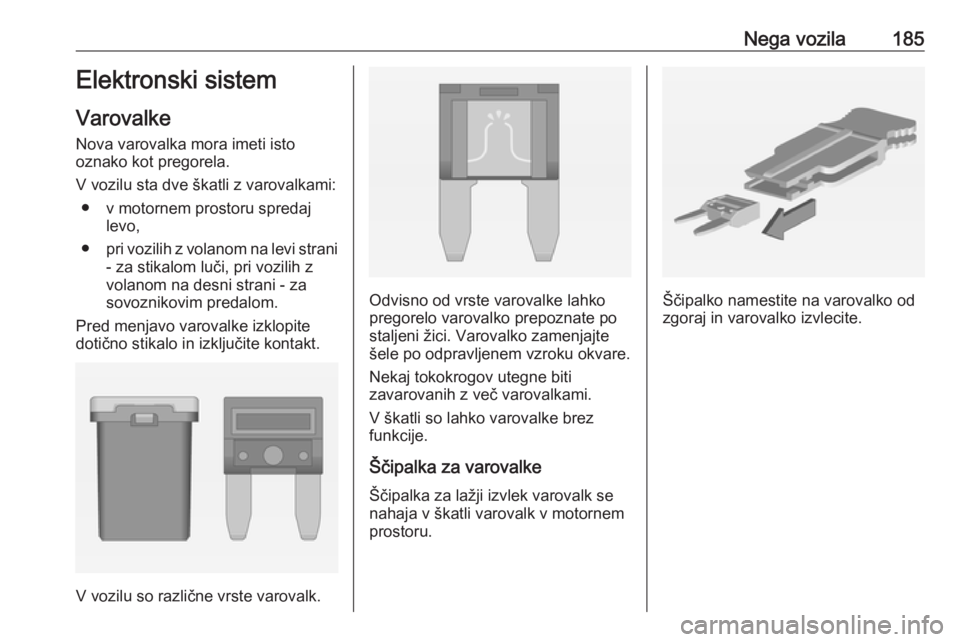

Nega vozila185Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ● v motornem prostoru spredaj levo,
● pri vozilih z volanom na levi strani
- za stikalom luči, pri vozilih z
volanom na desni strani - za
sovoznikovim predalom.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
V vozilu so različne vrste varovalk.
Odvisno od vrste varovalke lahko
pregorelo varovalko prepoznate po
staljeni žici. Varovalko zamenjajte
šele po odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.Ščipalko namestite na varovalko od
zgoraj in varovalko izvlecite.

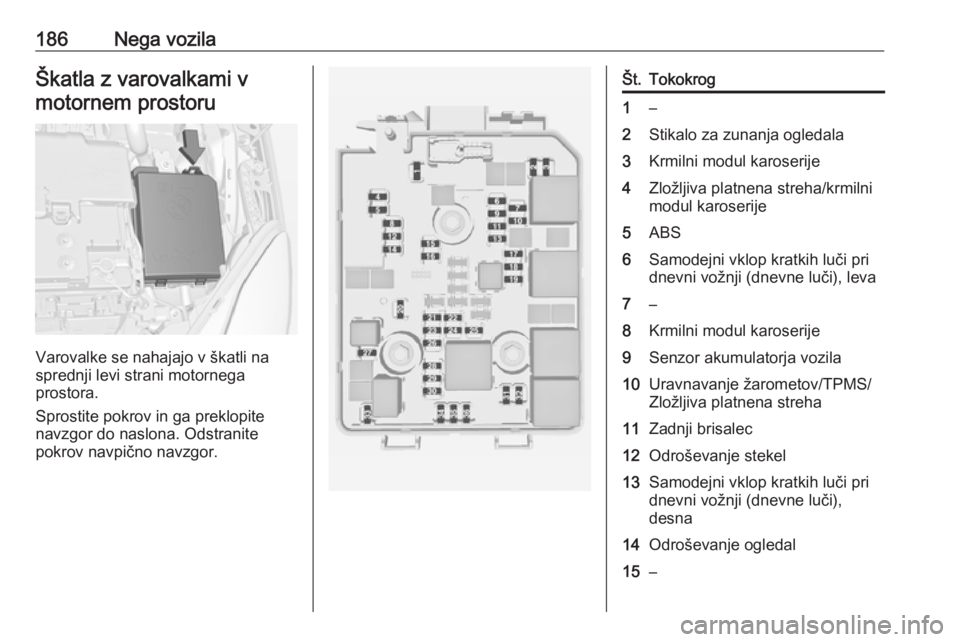

186Nega vozilaŠkatla z varovalkami vmotornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Sprostite pokrov in ga preklopite
navzgor do naslona. Odstranite
pokrov navpično navzgor.
Št.Tokokrog1–2Stikalo za zunanja ogledala3Krmilni modul karoserije4Zložljiva platnena streha/krmilni
modul karoserije5ABS6Samodejni vklop kratkih luči pri
dnevni vožnji (dnevne luči), leva7–8Krmilni modul karoserije9Senzor akumulatorja vozila10Uravnavanje žarometov/TPMS/
Zložljiva platnena streha11Zadnji brisalec12Odroševanje stekel13Samodejni vklop kratkih luči pri
dnevni vožnji (dnevne luči),
desna14Odroševanje ogledal15–

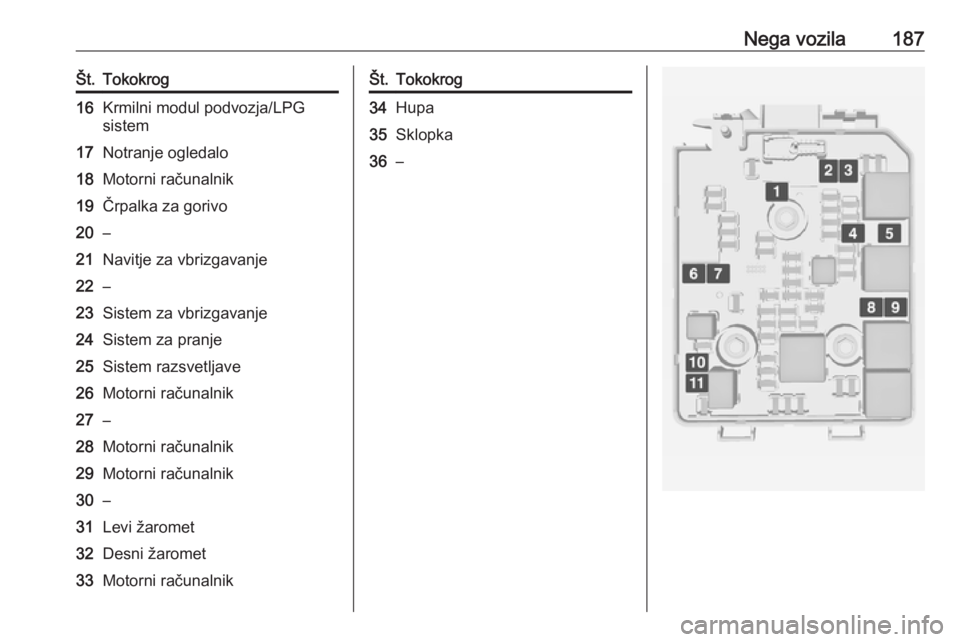

Nega vozila187Št.Tokokrog16Krmilni modul podvozja/LPG
sistem17Notranje ogledalo18Motorni računalnik19Črpalka za gorivo20–21Navitje za vbrizgavanje22–23Sistem za vbrizgavanje24Sistem za pranje25Sistem razsvetljave26Motorni računalnik27–28Motorni računalnik29Motorni računalnik30–31Levi žaromet32Desni žaromet33Motorni računalnikŠt.Tokokrog34Hupa35Sklopka36–

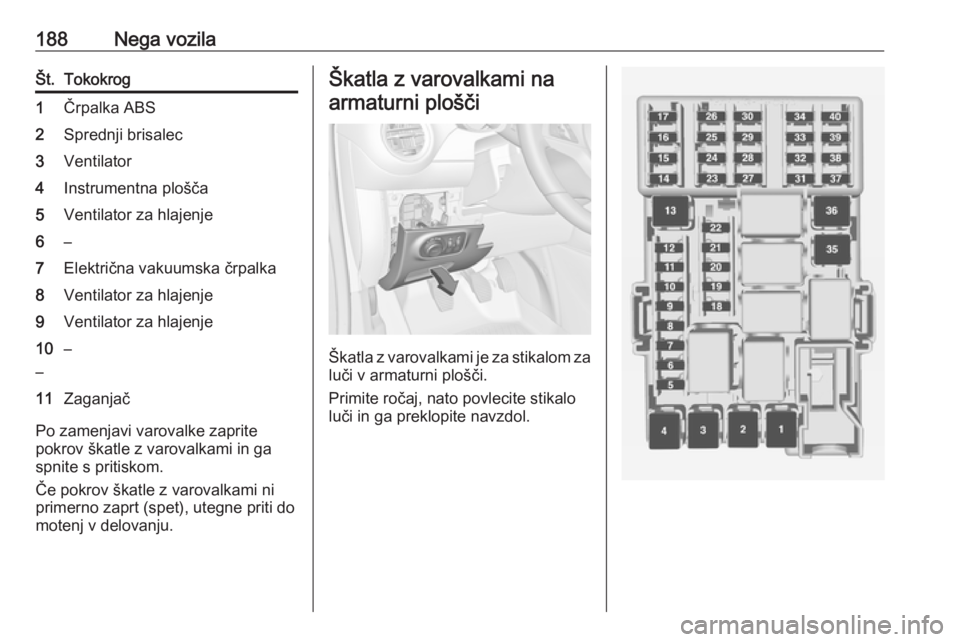

188Nega vozilaŠt.Tokokrog1Črpalka ABS2Sprednji brisalec3Ventilator4Instrumentna plošča5Ventilator za hlajenje6–7Električna vakuumska črpalka8Ventilator za hlajenje9Ventilator za hlajenje10
––11Zaganjač
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do
motenj v delovanju.
Škatla z varovalkami na
armaturni plošči
Škatla z varovalkami je za stikalom za
luči v armaturni plošči.
Primite ročaj, nato povlecite stikalo
luči in ga preklopite navzdol.
