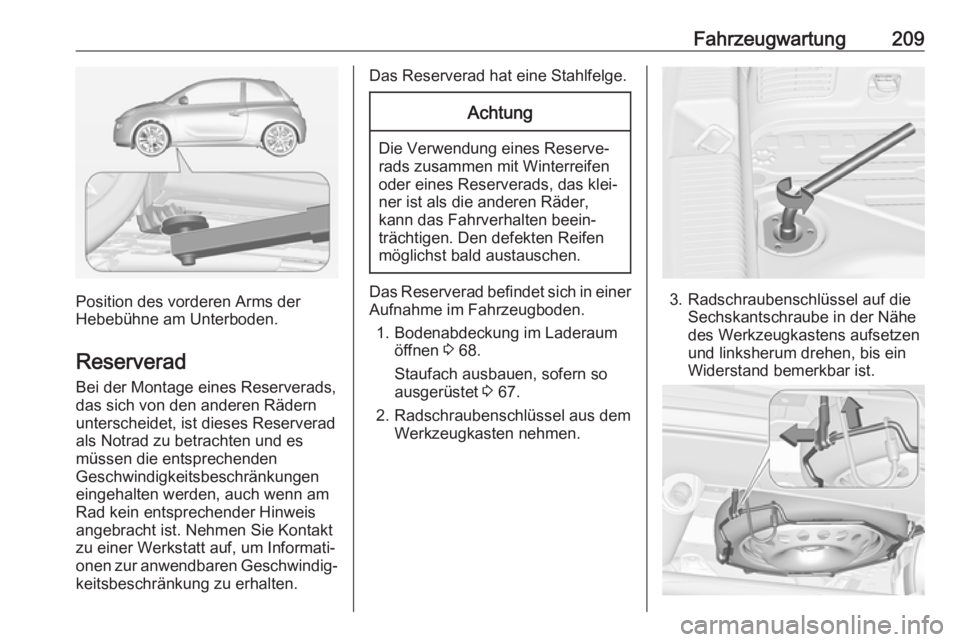

Fahrzeugwartung209
Position des vorderen Arms der
Hebebühne am Unterboden.
Reserverad Bei der Montage eines Reserverads,das sich von den anderen Rädern unterscheidet, ist dieses Reserverad
als Notrad zu betrachten und es
müssen die entsprechenden
Geschwindigkeitsbeschränkungen
eingehalten werden, auch wenn am Rad kein entsprechender Hinweis
angebracht ist. Nehmen Sie Kontakt
zu einer Werkstatt auf, um Informati‐
onen zur anwendbaren Geschwindig‐
keitsbeschränkung zu erhalten.
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich in einer
Aufnahme im Fahrzeugboden.
1. Bodenabdeckung im Laderaum öffnen 3 68.
Staufach ausbauen, sofern so
ausgerüstet 3 67.
2. Radschraubenschlüssel aus dem Werkzeugkasten nehmen.3. Radschraubenschlüssel auf dieSechskantschraube in der Nähe
des Werkzeugkastens aufsetzen
und linksherum drehen, bis ein
Widerstand bemerkbar ist.

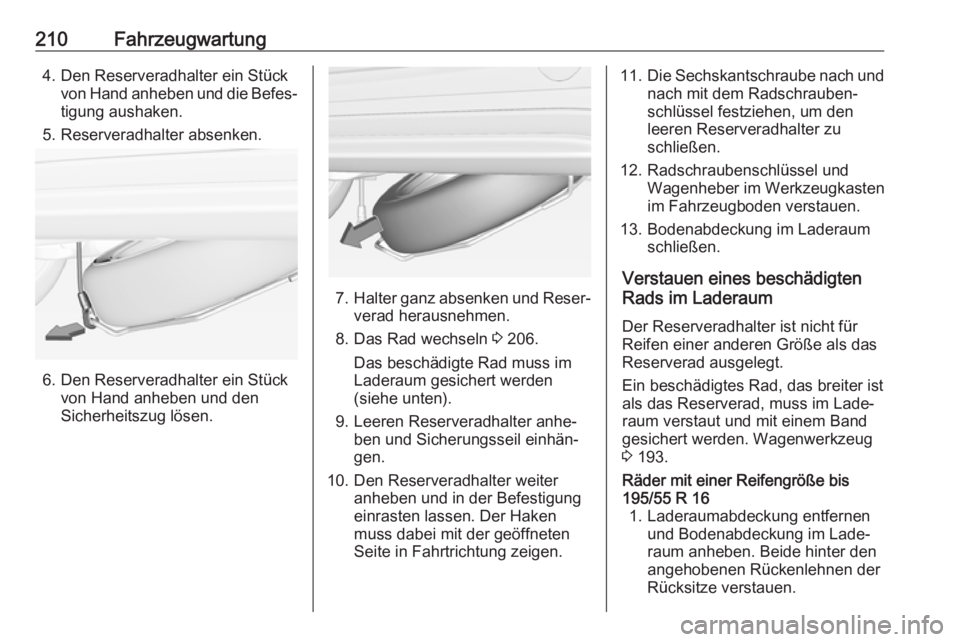

210Fahrzeugwartung4. Den Reserveradhalter ein Stückvon Hand anheben und die Befes‐
tigung aushaken.
5. Reserveradhalter absenken.
6. Den Reserveradhalter ein Stück von Hand anheben und den
Sicherheitszug lösen.
7. Halter ganz absenken und Reser‐
verad herausnehmen.
8. Das Rad wechseln 3 206.
Das beschädigte Rad muss im
Laderaum gesichert werden
(siehe unten).
9. Leeren Reserveradhalter anhe‐ ben und Sicherungsseil einhän‐
gen.
10. Den Reserveradhalter weiter anheben und in der Befestigung
einrasten lassen. Der Haken
muss dabei mit der geöffneten
Seite in Fahrtrichtung zeigen.
11. Die Sechskantschraube nach und
nach mit dem Radschrauben‐
schlüssel festziehen, um den
leeren Reserveradhalter zu
schließen.
12. Radschraubenschlüssel und Wagenheber im Werkzeugkasten
im Fahrzeugboden verstauen.
13. Bodenabdeckung im Laderaum schließen.
Verstauen eines beschädigten
Rads im Laderaum
Der Reserveradhalter ist nicht für
Reifen einer anderen Größe als das
Reserverad ausgelegt.
Ein beschädigtes Rad, das breiter ist
als das Reserverad, muss im Lade‐
raum verstaut und mit einem Band
gesichert werden. Wagenwerkzeug
3 193.Räder mit einer Reifengröße bis
195/55 R 16 1. Laderaumabdeckung entfernen und Bodenabdeckung im Lade‐
raum anheben. Beide hinter den
angehobenen Rückenlehnen der
Rücksitze verstauen.

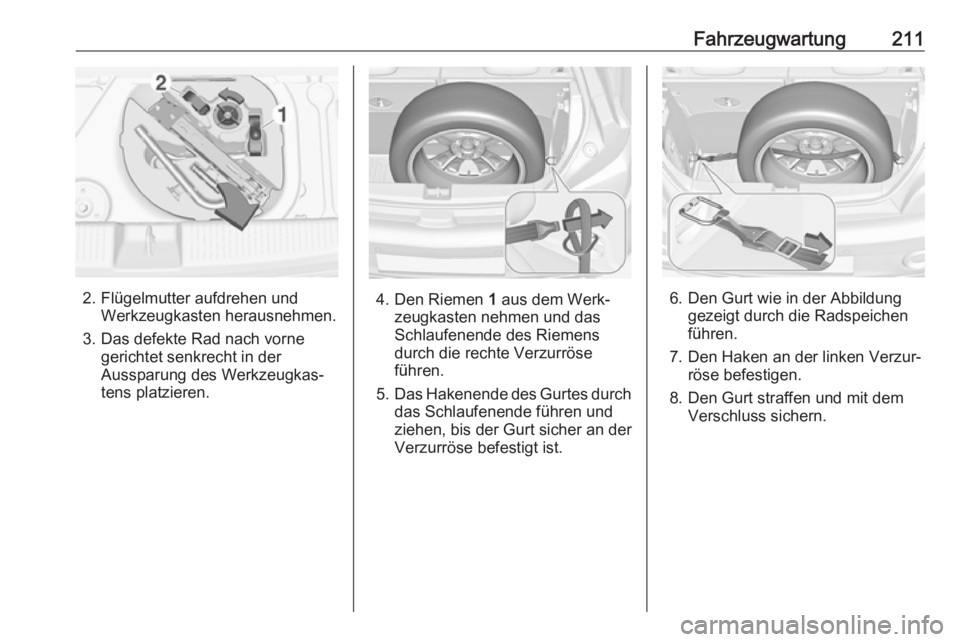

Fahrzeugwartung211
2. Flügelmutter aufdrehen undWerkzeugkasten herausnehmen.
3. Das defekte Rad nach vorne gerichtet senkrecht in der
Aussparung des Werkzeugkas‐
tens platzieren.4. Den Riemen 1 aus dem Werk‐
zeugkasten nehmen und das
Schlaufenende des Riemens
durch die rechte Verzurröse
führen.
5. Das Hakenende des Gurtes durch
das Schlaufenende führen und
ziehen, bis der Gurt sicher an der
Verzurröse befestigt ist.6. Den Gurt wie in der Abbildung gezeigt durch die Radspeichen
führen.
7. Den Haken an der linken Verzur‐ röse befestigen.
8. Den Gurt straffen und mit dem Verschluss sichern.

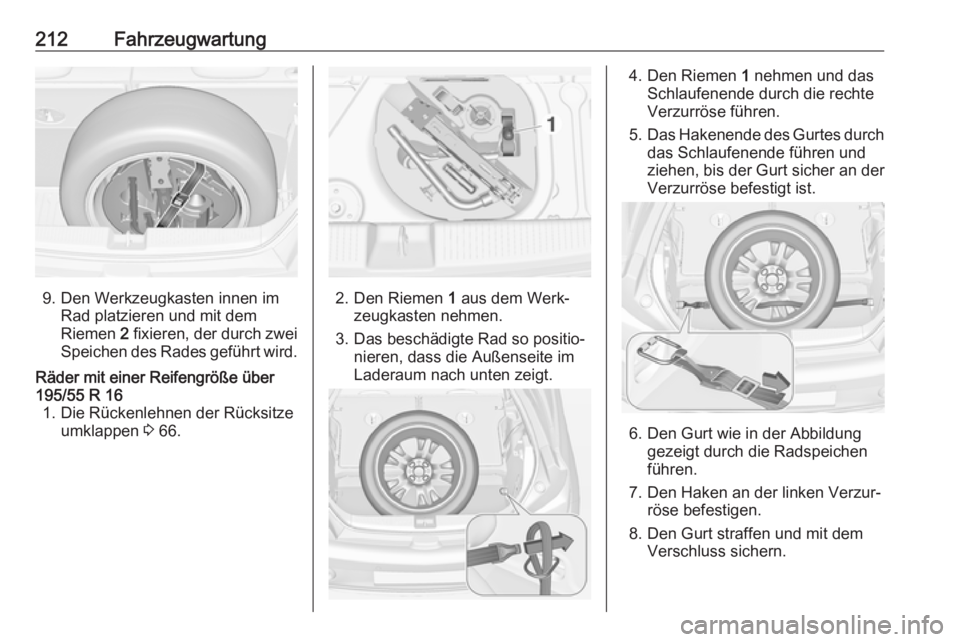

212Fahrzeugwartung
9. Den Werkzeugkasten innen imRad platzieren und mit dem
Riemen 2 fixieren, der durch zwei
Speichen des Rades geführt wird.
Räder mit einer Reifengröße über
195/55 R 16 1. Die Rückenlehnen der Rücksitze umklappen 3 66.
2. Den Riemen 1 aus dem Werk‐
zeugkasten nehmen.
3. Das beschädigte Rad so positio‐ nieren, dass die Außenseite im
Laderaum nach unten zeigt.
4. Den Riemen 1 nehmen und das
Schlaufenende durch die rechte
Verzurröse führen.
5. Das Hakenende des Gurtes durch
das Schlaufenende führen und
ziehen, bis der Gurt sicher an der
Verzurröse befestigt ist.
6. Den Gurt wie in der Abbildung gezeigt durch die Radspeichen
führen.
7. Den Haken an der linken Verzur‐ röse befestigen.
8. Den Gurt straffen und mit dem Verschluss sichern.

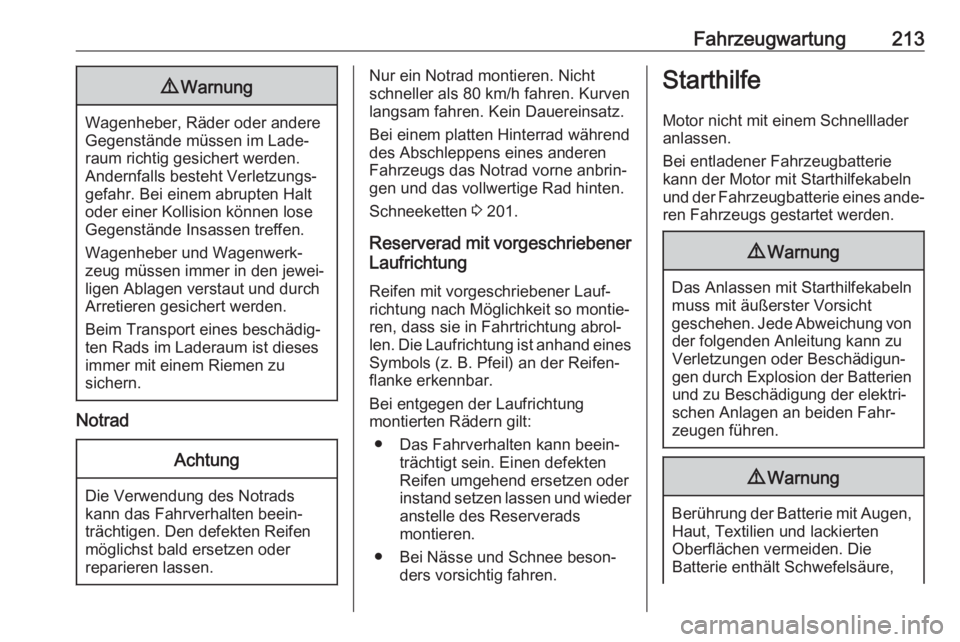

Fahrzeugwartung2139Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden.
Andernfalls besteht Verletzungs‐
gefahr. Bei einem abrupten Halt
oder einer Kollision können lose
Gegenstände Insassen treffen.
Wagenheber und Wagenwerk‐
zeug müssen immer in den jewei‐
ligen Ablagen verstaut und durch
Arretieren gesichert werden.
Beim Transport eines beschädig‐
ten Rads im Laderaum ist dieses
immer mit einem Riemen zu
sichern.
Notrad
Achtung
Die Verwendung des Notrads kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald ersetzen oder
reparieren lassen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven
langsam fahren. Kein Dauereinsatz.
Bei einem platten Hinterrad während
des Abschleppens eines anderen Fahrzeugs das Notrad vorne anbrin‐
gen und das vollwertige Rad hinten.
Schneeketten 3 201.
Reserverad mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung nach Möglichkeit so montie‐
ren, dass sie in Fahrtrichtung abrol‐
len. Die Laufrichtung ist anhand eines
Symbols (z. B. Pfeil) an der Reifen‐
flanke erkennbar.
Bei entgegen der Laufrichtung
montierten Rädern gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.Starthilfe
Motor nicht mit einem Schnelllader
anlassen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Batterie enthält Schwefelsäure,

214Fahrzeugwartungdie bei direkter Berührung Verlet‐
zungen und Sachschäden
verursachen kann.
● Keine Funken oder offenen Flammen in Batterienähe.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Die einge‐
frorene Batterie vor dem Anklem‐ men der Starthilfekabel auftauen.
● Beim Umgang mit der Batterie Augenschutz und Schutzklei‐
dung tragen.
● Starthilfebatterie gleicher Span‐ nung (12 Volt) verwenden. Ihre
Kapazität (Ah) darf nicht wesent‐ lich unter der der entladenenBatterie liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
(bei Dieselmotoren 25 mm 2
)
verwenden.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucher abschalten.
● Während des gesamten Vorgangs nicht über die Batterie
beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen, Getriebe in Neutralstellung.
● Die Pluspolschutzkappen an beiden Fahrzeugbatterien
öffnen.Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Kabels am positiven Pol der entla‐
denen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt desFahrzeugs wie zum Beispiel denMotorblock oder eine Befesti‐
gungsschraube des Motors
anschließen. So weit wie möglich
von der entladenen Fahrzeug‐
batterie entfernt anschließen,
jedoch mindestens 60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach fünf Minuten den anderen Motor starten. Startversuche soll‐
ten nicht länger als 15 Sekunden

Fahrzeugwartung215dauern und in Intervallen von
einer Minute durchgeführt werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. drei Minuten im
Leerlauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, Heckscheibenhei‐
zung) am Starthilfe erhaltenden
Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeug abschleppen
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 193.Adam
1. Auf die gekennzeichnete Stelle
drücken, um die Abdeckung zu
lösen.2. Abschleppöse bis zum Anschlag in waagrechter Stellung
einschrauben.
3. Abschleppseil – besser Abschleppstange – an der
Abschleppöse befestigen.

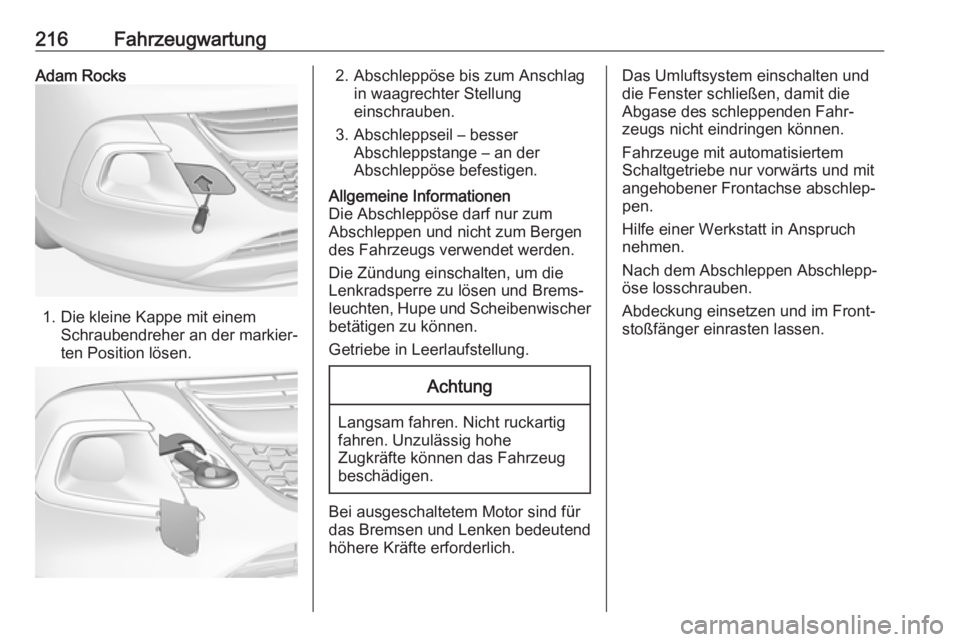

216FahrzeugwartungAdam Rocks
1. Die kleine Kappe mit einemSchraubendreher an der markier‐
ten Position lösen.
2. Abschleppöse bis zum Anschlag in waagrechter Stellung
einschrauben.
3. Abschleppseil – besser Abschleppstange – an der
Abschleppöse befestigen.Allgemeine Informationen
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
des Fahrzeugs verwendet werden.
Die Zündung einschalten, um die
Lenkradsperre zu lösen und Brems‐
leuchten, Hupe und Scheibenwischer betätigen zu können.
Getriebe in Leerlaufstellung.Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Das Umluftsystem einschalten und
die Fenster schließen, damit die
Abgase des schleppenden Fahr‐
zeugs nicht eindringen können.
Fahrzeuge mit automatisiertem
Schaltgetriebe nur vorwärts und mit
angehobener Frontachse abschlep‐
pen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung einsetzen und im Front‐
stoßfänger einrasten lassen.

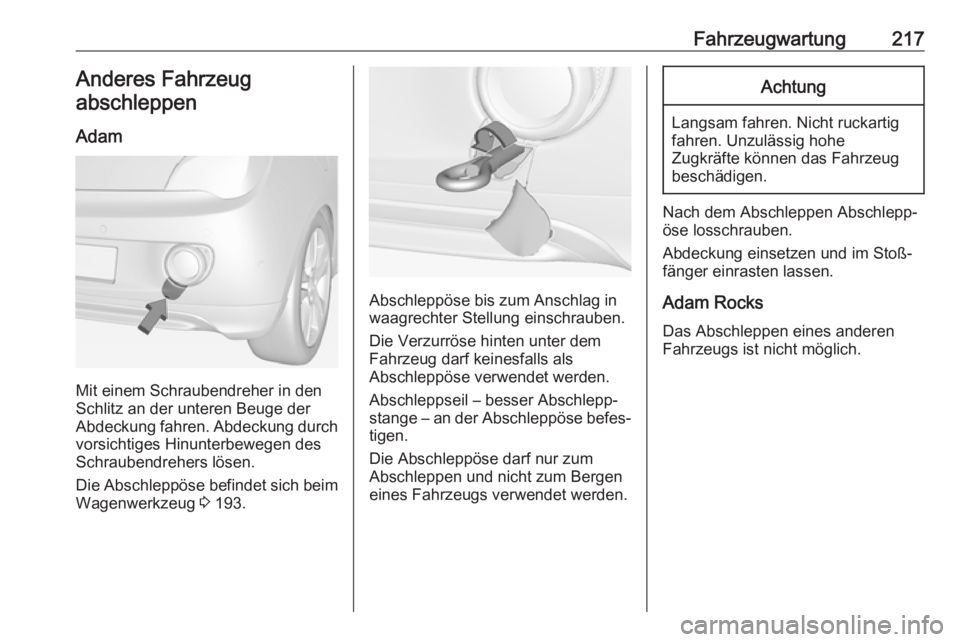

Fahrzeugwartung217Anderes Fahrzeugabschleppen
Adam
Mit einem Schraubendreher in den
Schlitz an der unteren Beuge der
Abdeckung fahren. Abdeckung durch
vorsichtiges Hinunterbewegen des
Schraubendrehers lösen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 193.
Abschleppöse bis zum Anschlag in
waagrechter Stellung einschrauben.
Die Verzurröse hinten unter dem
Fahrzeug darf keinesfalls als
Abschleppöse verwendet werden.
Abschleppseil – besser Abschlepp‐
stange – an der Abschleppöse befes‐
tigen.
Die Abschleppöse darf nur zum
Abschleppen und nicht zum Bergen
eines Fahrzeugs verwendet werden.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Nach dem Abschleppen Abschlepp‐
öse losschrauben.
Abdeckung einsetzen und im Stoß‐
fänger einrasten lassen.
Adam Rocks
Das Abschleppen eines anderen
Fahrzeugs ist nicht möglich.

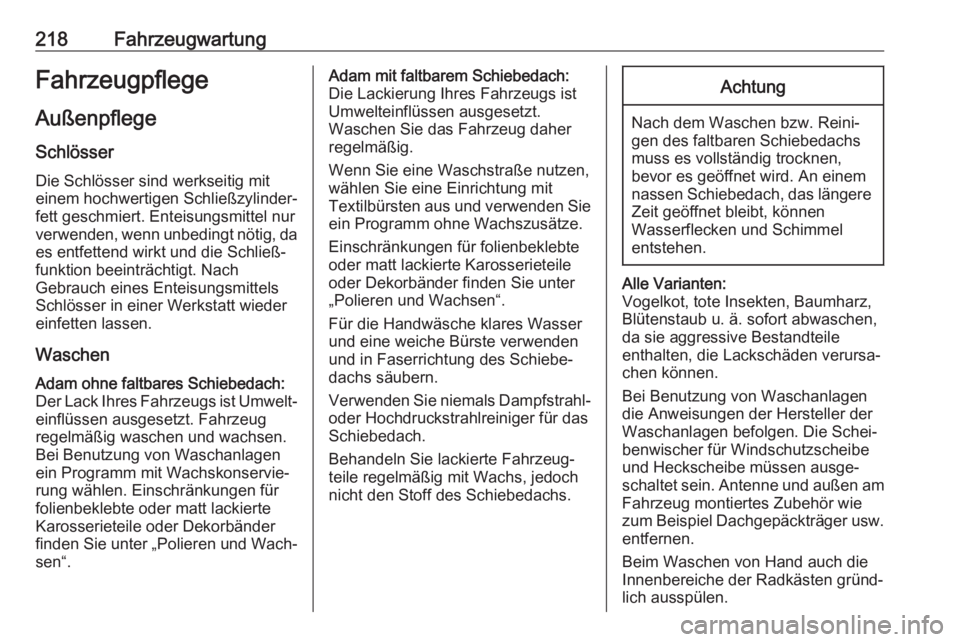

218FahrzeugwartungFahrzeugpflegeAußenpflege
Schlösser Die Schlösser sind werkseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur
verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach
Gebrauch eines Enteisungsmittels
Schlösser in einer Werkstatt wieder
einfetten lassen.
WaschenAdam ohne faltbares Schiebedach:
Der Lack Ihres Fahrzeugs ist Umwelt‐ einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen. Bei Benutzung von Waschanlagen
ein Programm mit Wachskonservie‐ rung wählen. Einschränkungen für
folienbeklebte oder matt lackierte Karosserieteile oder Dekorbänder
finden Sie unter „Polieren und Wach‐
sen“.Adam mit faltbarem Schiebedach:
Die Lackierung Ihres Fahrzeugs ist Umwelteinflüssen ausgesetzt.
Waschen Sie das Fahrzeug daher
regelmäßig.
Wenn Sie eine Waschstraße nutzen, wählen Sie eine Einrichtung mit
Textilbürsten aus und verwenden Sie
ein Programm ohne Wachszusätze.
Einschränkungen für folienbeklebte
oder matt lackierte Karosserieteile
oder Dekorbänder finden Sie unter
„Polieren und Wachsen“.
Für die Handwäsche klares Wasser
und eine weiche Bürste verwenden
und in Faserrichtung des Schiebe‐
dachs säubern.
Verwenden Sie niemals Dampfstrahl- oder Hochdruckstrahlreiniger für dasSchiebedach.
Behandeln Sie lackierte Fahrzeug‐
teile regelmäßig mit Wachs, jedoch
nicht den Stoff des Schiebedachs.Achtung
Nach dem Waschen bzw. Reini‐
gen des faltbaren Schiebedachs
muss es vollständig trocknen,
bevor es geöffnet wird. An einem
nassen Schiebedach, das längere Zeit geöffnet bleibt, können
Wasserflecken und Schimmel
entstehen.
Alle Varianten:
Vogelkot, tote Insekten, Baumharz, Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile
enthalten, die Lackschäden verursa‐
chen können.
Bei Benutzung von Waschanlagen die Anweisungen der Hersteller der
Waschanlagen befolgen. Die Schei‐
benwischer für Windschutzscheibe
und Heckscheibe müssen ausge‐
schaltet sein. Antenne und außen am Fahrzeug montiertes Zubehör wie
zum Beispiel Dachgepäckträger usw.
entfernen.
Beim Waschen von Hand auch die
Innenbereiche der Radkästen gründ‐
lich ausspülen.
