Rijden en bediening149De parkeerhulp achter vereenvoudigt
het inparkeren door de afstand
tussen de auto en eventuele obsta‐
kels achter te meten. Deze informeert en waarschuwt de bestuurder met
geluids- en visuele signalen.
Het systeem heeft vier ultrasone
parkeersensoren in de achterbum‐
per.
Activering
Wanneer u de achteruitversnelling
inschakelt, is het systeem automa‐
tisch klaar voor gebruik.
Een brandende LED in de parkeer‐
hulptoets r geeft aan dat het
systeem klaar voor gebruik is.
Melding
Het systeem waarschuwt de bestuur‐
der met geluidssignalen tegen moge‐ lijk gevaarlijke obstakels achter de
auto binnen een bereik tot 1,5 meter.
De geluidssignalen volgen elkaar sneller op naarmate de afstand tot dat
obstakel afneemt. Is de afstand klei‐
ner dan ongeveer 30 cm, dan klinkt er een continu geluid.
Ook wordt de afstand tot obstakels
achter de auto weergegeven door
veranderende afstandslijnen op het
Driver Information Center met Uple‐
vel-display 3 92 of, afhankelijk van de
versie, op het Colour-Info-Display
3 98.Deactivering
Het systeem schakelt automatisch uit
wanneer de achteruitversnelling
wordt uitgeschakeld.
Handmatig deactiveren is ook moge‐
lijk door het indrukken van de
parkeerhulptoets r.
In beide gevallen dooft de LED in de toets.
Storing
Bij een storing of als het systeem tijdelijk niet goed werkt, bijv. vanwege
veel geluid buiten of andere storende factoren, knippert de LED in de toets
gedurende drie seconden alvorens

150Rijden en bedieningdeze dooft. Het controlelampje r
brandt op de instrumentengroep 3 90 en verschijnt er een bericht op
het Driver Information Center.
Parkeerhulp voor-achter9 Waarschuwing
De bestuurder is zelf geheel
verantwoordelijk voor het inparke‐ ren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
De parkeerhulp voor-achter meet de
afstand tussen de auto en voorgele‐
gen obstakels en achter de auto.
Deze informeert en waarschuwt de
bestuurder met geluidssignalen en displaymeldingen.
Het systeem heeft zes ultrasone
parkeersensoren in zowel achter- als
voorbumper.
Het gebruikt twee verschillende
akoestische waarschuwingssignalen
voor de controlezones voor en achter,
elk met een andere geluidsfrequentie.
De parkeerhulp voor-achter werktaltijd samen met de geavanceerde
parkeerhulp, zie het hoofdstuk
"Geavanceerde parkeerhulp"
verderop.
Parkeerhulpknop D en
bedieningslogica
De parkeerhulp voor-achter en de
geavanceerde parkeerhulp gebrui‐
ken beide dezelfde toets voor active‐
ren en deactiveren:
Kort indrukken van D activeert of
deactiveert de parkeerhulp.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
ook de geavanceerde parkeerhulp,
zie de afzonderlijke beschrijving.

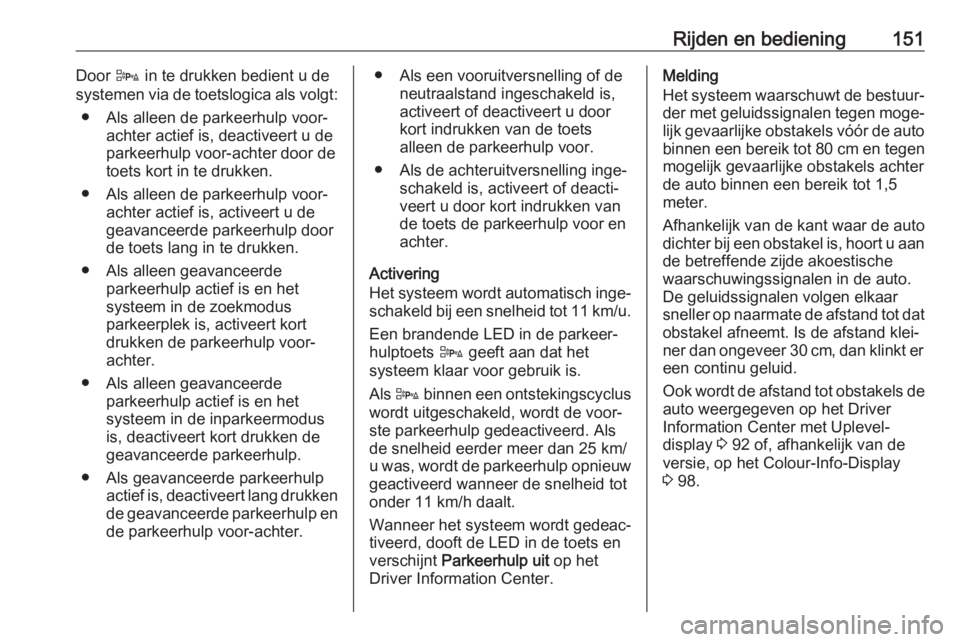

Rijden en bediening151Door D in te drukken bedient u de
systemen via de toetslogica als volgt:
● Als alleen de parkeerhulp voor- achter actief is, deactiveert u de
parkeerhulp voor-achter door de
toets kort in te drukken.
● Als alleen de parkeerhulp voor- achter actief is, activeert u de
geavanceerde parkeerhulp door
de toets lang in te drukken.
● Als alleen geavanceerde parkeerhulp actief is en het
systeem in de zoekmodus
parkeerplek is, activeert kort
drukken de parkeerhulp voor- achter.
● Als alleen geavanceerde parkeerhulp actief is en het
systeem in de inparkeermodus is, deactiveert kort drukken de
geavanceerde parkeerhulp.
● Als geavanceerde parkeerhulp actief is, deactiveert lang drukken
de geavanceerde parkeerhulp en
de parkeerhulp voor-achter.● Als een vooruitversnelling of de neutraalstand ingeschakeld is,
activeert of deactiveert u door
kort indrukken van de toets
alleen de parkeerhulp voor.
● Als de achteruitversnelling inge‐ schakeld is, activeert of deacti‐veert u door kort indrukken van
de toets de parkeerhulp voor en
achter.
Activering
Het systeem wordt automatisch inge‐
schakeld bij een snelheid tot 11 km/u.
Een brandende LED in de parkeer‐
hulptoets D geeft aan dat het
systeem klaar voor gebruik is.
Als D binnen een ontstekingscyclus
wordt uitgeschakeld, wordt de voor‐
ste parkeerhulp gedeactiveerd. Als
de snelheid eerder meer dan 25 km/
u was, wordt de parkeerhulp opnieuw geactiveerd wanneer de snelheid totonder 11 km/h daalt.
Wanneer het systeem wordt gedeac‐
tiveerd, dooft de LED in de toets en
verschijnt Parkeerhulp uit op het
Driver Information Center.Melding
Het systeem waarschuwt de bestuur‐
der met geluidssignalen tegen moge‐ lijk gevaarlijke obstakels vóór de auto
binnen een bereik tot 80 cm en tegen mogelijk gevaarlijke obstakels achter
de auto binnen een bereik tot 1,5
meter.
Afhankelijk van de kant waar de auto
dichter bij een obstakel is, hoort u aan de betreffende zijde akoestische
waarschuwingssignalen in de auto.
De geluidssignalen volgen elkaar
sneller op naarmate de afstand tot dat
obstakel afneemt. Is de afstand klei‐
ner dan ongeveer 30 cm, dan klinkt er een continu geluid.
Ook wordt de afstand tot obstakels de auto weergegeven op het Driver
Information Center met Uplevel-
display 3 92 of, afhankelijk van de
versie, op het Colour-Info-Display
3 98.

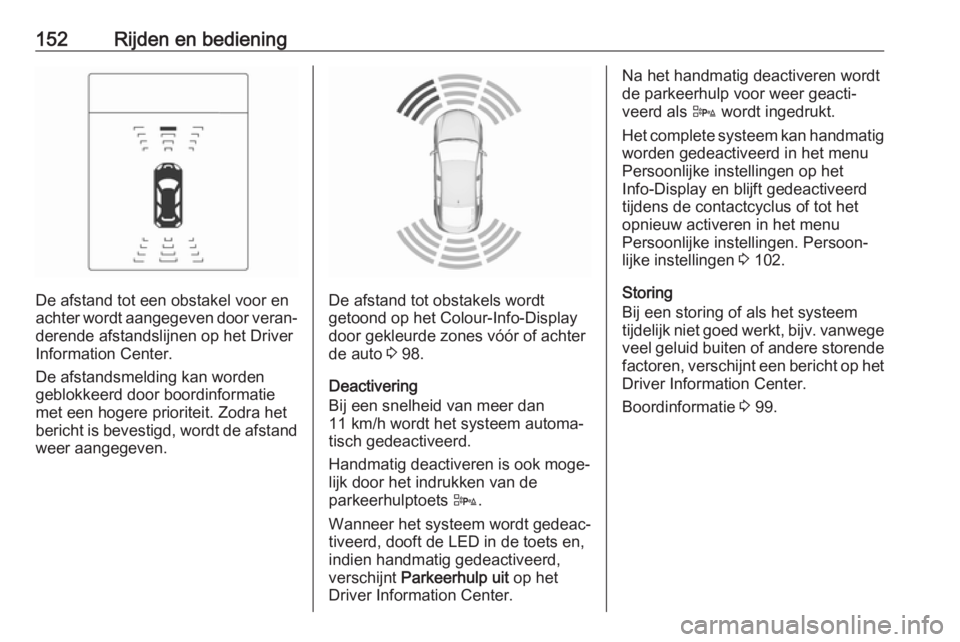

152Rijden en bediening
De afstand tot een obstakel voor en
achter wordt aangegeven door veran‐
derende afstandslijnen op het Driver
Information Center.
De afstandsmelding kan worden
geblokkeerd door boordinformatie
met een hogere prioriteit. Zodra het
bericht is bevestigd, wordt de afstand weer aangegeven.De afstand tot obstakels wordt
getoond op het Colour-Info-Display
door gekleurde zones vóór of achter
de auto 3 98.
Deactivering
Bij een snelheid van meer dan
11 km/h wordt het systeem automa‐ tisch gedeactiveerd.
Handmatig deactiveren is ook moge‐
lijk door het indrukken van de
parkeerhulptoets D.
Wanneer het systeem wordt gedeac‐
tiveerd, dooft de LED in de toets en,
indien handmatig gedeactiveerd,
verschijnt Parkeerhulp uit op het
Driver Information Center.
Na het handmatig deactiveren wordt
de parkeerhulp voor weer geacti‐
veerd als D wordt ingedrukt.
Het complete systeem kan handmatig
worden gedeactiveerd in het menu
Persoonlijke instellingen op het
Info-Display en blijft gedeactiveerd
tijdens de contactcyclus of tot het
opnieuw activeren in het menu
Persoonlijke instellingen. Persoon‐
lijke instellingen 3 102.
Storing
Bij een storing of als het systeem
tijdelijk niet goed werkt, bijv. vanwege veel geluid buiten of andere storende
factoren, verschijnt een bericht op het Driver Information Center.
Boordinformatie 3 99.

Rijden en bediening153Geavanceerde parkeerhulp9Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het accepteren
van de door het systeem voorge‐
stelde parkeerplek en het inparke‐
ren.
Controleer bij het gebruik van de geavanceerde parkeerhulp de
zone rondom de auto in alle rich‐
tingen.
De geavanceerde parkeerhulp meet
bij het passeren of de parkeerplek
groot genoeg is, berekent het traject
en stuurt de auto automatisch in een
parallel of haaks gelegen parkeer‐
plek.
Instructies verschijnen op het Driver
Information Center 3 92 of, afhanke‐
lijk van de versie, op het Colour-Info-
Display 3 98, ondersteund door
geluidssignalen.
De bestuurder hoeft alleen op te trek‐ ken, te remmen en te schakelen, het
sturen gebeurt automatisch.
De geavanceerde parkeerhulp kan
alleen bij vooruit rijden worden geac‐
tiveerd.
De geavanceerde parkeerhulp werkt
altijd samen met de parkeerhulp voor-
achter, zie het vorige hoofdstuk.
Beide systemen gebruiken dezelfde
sensoren in de voor- en achterbum‐
per.
Toets D en bedieningslogica
De geavanceerde parkeerhulp en de
parkeerhulp voor-achter gebruiken
beide dezelfde toets voor activeren
en deactiveren:
Kort indrukken van D activeert of
deactiveert de parkeerhulp.
Lang indrukken van D (ongeveer
één seconde ) activeert of deactiveert
de geavanceerde parkeerhulp, zie de afzonderlijke beschrijving verderop.
Door D in te drukken bedient u de
systemen via de toetslogica als volgt:
● Als alleen de parkeerhulp voor- achter actief is, deactiveert u de
parkeerhulp voor-achter door de
toets kort in te drukken.
● Als alleen de parkeerhulp voor- achter actief is, activeert u de
geavanceerde parkeerhulp door
de toets lang in te drukken.
● Als alleen geavanceerde parkeerhulp actief is en het
systeem in de zoekmodus
parkeerplek is, activeert kort
drukken de parkeerhulp voor- achter.
● Als alleen geavanceerde parkeerhulp actief is en het
systeem in de inparkeermodus
is, deactiveert kort drukken de
geavanceerde parkeerhulp.

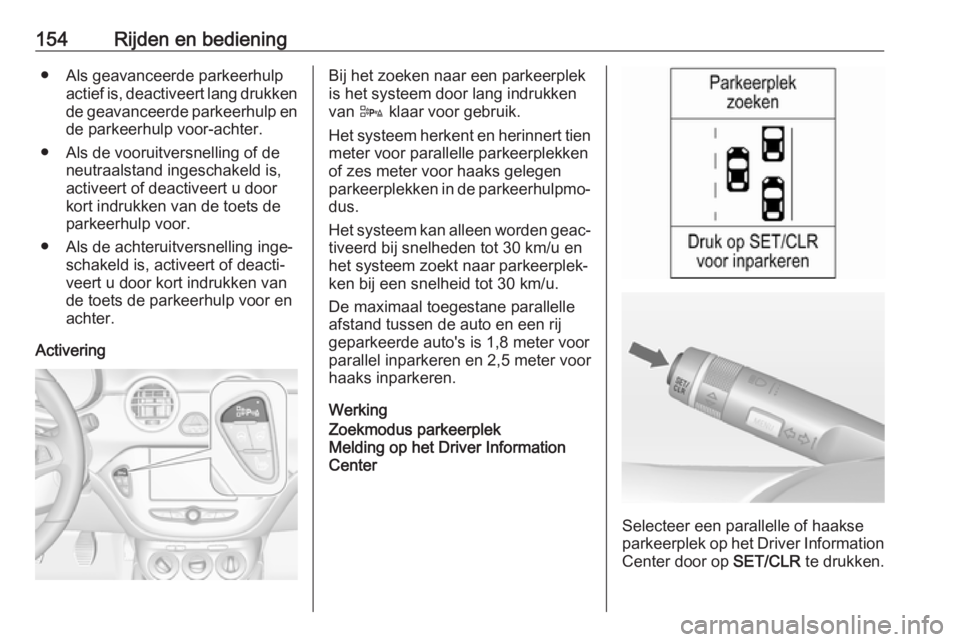

154Rijden en bediening● Als geavanceerde parkeerhulpactief is, deactiveert lang drukken
de geavanceerde parkeerhulp en
de parkeerhulp voor-achter.
● Als de vooruitversnelling of de neutraalstand ingeschakeld is,activeert of deactiveert u door
kort indrukken van de toets de
parkeerhulp voor.
● Als de achteruitversnelling inge‐ schakeld is, activeert of deacti‐
veert u door kort indrukken van
de toets de parkeerhulp voor en
achter.
ActiveringBij het zoeken naar een parkeerplek
is het systeem door lang indrukken van D klaar voor gebruik.
Het systeem herkent en herinnert tien
meter voor parallelle parkeerplekken
of zes meter voor haaks gelegen parkeerplekken in de parkeerhulpmo‐
dus.
Het systeem kan alleen worden geac‐
tiveerd bij snelheden tot 30 km/u en
het systeem zoekt naar parkeerplek‐ ken bij een snelheid tot 30 km/u.
De maximaal toegestane parallelle
afstand tussen de auto en een rij
geparkeerde auto's is 1,8 meter voor
parallel inparkeren en 2,5 meter voor
haaks inparkeren.
WerkingZoekmodus parkeerplek
Melding op het Driver Information
Center
Selecteer een parallelle of haakse
parkeerplek op het Driver Information Center door op SET/CLR te drukken.

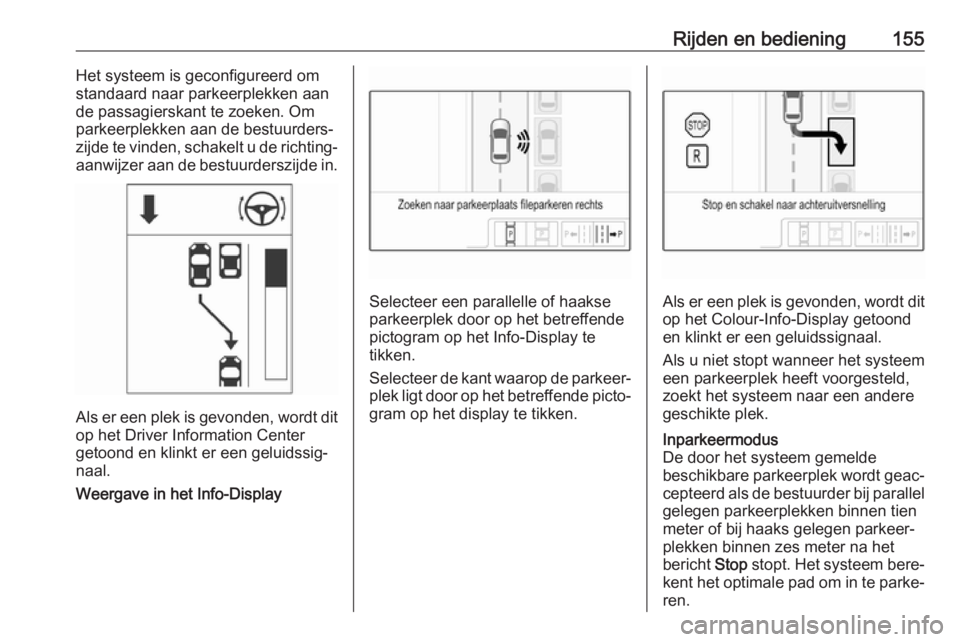

Rijden en bediening155Het systeem is geconfigureerd om
standaard naar parkeerplekken aan de passagierskant te zoeken. Om
parkeerplekken aan de bestuurders‐
zijde te vinden, schakelt u de richting‐
aanwijzer aan de bestuurderszijde in.
Als er een plek is gevonden, wordt dit op het Driver Information Center
getoond en klinkt er een geluidssig‐
naal.
Weergave in het Info-Display
Selecteer een parallelle of haakse
parkeerplek door op het betreffende
pictogram op het Info-Display te
tikken.
Selecteer de kant waarop de parkeer‐
plek ligt door op het betreffende picto‐
gram op het display te tikken.Als er een plek is gevonden, wordt dit op het Colour-Info-Display getoond
en klinkt er een geluidssignaal.
Als u niet stopt wanneer het systeem
een parkeerplek heeft voorgesteld,
zoekt het systeem naar een andere
geschikte plek.
Inparkeermodus
De door het systeem gemelde
beschikbare parkeerplek wordt geac‐ cepteerd als de bestuurder bij parallel
gelegen parkeerplekken binnen tien
meter of bij haaks gelegen parkeer‐
plekken binnen zes meter na het
bericht Stop stopt. Het systeem bere‐
kent het optimale pad om in te parke‐
ren.

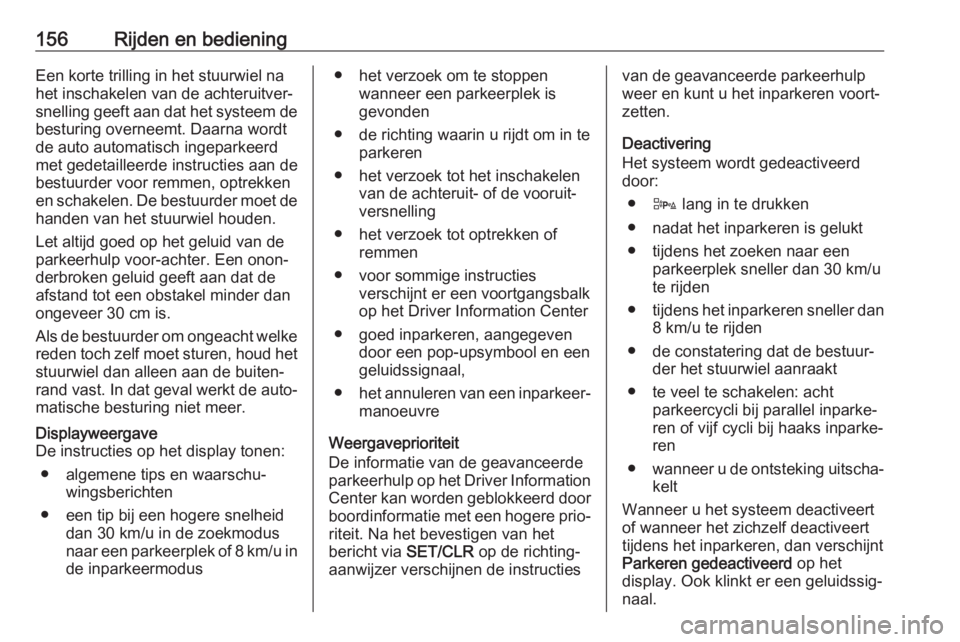

156Rijden en bedieningEen korte trilling in het stuurwiel na
het inschakelen van de achteruitver‐
snelling geeft aan dat het systeem de
besturing overneemt. Daarna wordt
de auto automatisch ingeparkeerd
met gedetailleerde instructies aan de
bestuurder voor remmen, optrekken
en schakelen. De bestuurder moet de handen van het stuurwiel houden.
Let altijd goed op het geluid van de
parkeerhulp voor-achter. Een onon‐
derbroken geluid geeft aan dat de
afstand tot een obstakel minder dan
ongeveer 30 cm is.
Als de bestuurder om ongeacht welke
reden toch zelf moet sturen, houd het
stuurwiel dan alleen aan de buiten‐
rand vast. In dat geval werkt de auto‐ matische besturing niet meer.Displayweergave
De instructies op het display tonen:
● algemene tips en waarschu‐ wingsberichten
● een tip bij een hogere snelheid dan 30 km/u in de zoekmodus
naar een parkeerplek of 8 km/u in
de inparkeermodus● het verzoek om te stoppen wanneer een parkeerplek is
gevonden
● de richting waarin u rijdt om in te parkeren
● het verzoek tot het inschakelen van de achteruit- of de vooruit‐
versnelling
● het verzoek tot optrekken of remmen
● voor sommige instructies verschijnt er een voortgangsbalk
op het Driver Information Center
● goed inparkeren, aangegeven door een pop-upsymbool en een
geluidssignaal,
● het annuleren van een inparkeer‐
manoeuvre
Weergaveprioriteit
De informatie van de geavanceerde
parkeerhulp op het Driver Information
Center kan worden geblokkeerd door boordinformatie met een hogere prio‐
riteit. Na het bevestigen van het
bericht via SET/CLR op de richting‐
aanwijzer verschijnen de instructiesvan de geavanceerde parkeerhulp
weer en kunt u het inparkeren voort‐
zetten.
Deactivering
Het systeem wordt gedeactiveerd
door:
● D lang in te drukken
● nadat het inparkeren is gelukt
● tijdens het zoeken naar een parkeerplek sneller dan 30 km/u
te rijden
● tijdens het inparkeren sneller dan
8 km/u te rijden
● de constatering dat de bestuur‐ der het stuurwiel aanraakt
● te veel te schakelen: acht parkeercycli bij parallel inparke‐ren of vijf cycli bij haaks inparke‐
ren
● wanneer u de ontsteking uitscha‐
kelt
Wanneer u het systeem deactiveert
of wanneer het zichzelf deactiveert
tijdens het inparkeren, dan verschijnt
Parkeren gedeactiveerd op het
display. Ook klinkt er een geluidssig‐
naal.

Rijden en bediening157Storing
Er verschijnt een bericht wanneer:
● er een storing in het systeem zit
● u de parkeermanoeuvre niet goed afmaakt
● het systeem buiten werking is ● een van de bovenstaande rede‐ nen voor deactiveren van toepas‐sing is
Als er tijdens het inparkeren een voor‐
werp wordt herkend, dan verschijnt
Stop op het display. Door het verwij‐
deren van het object wordt het inpar‐
keren hervat. Wordt het niet verwij‐
derd, dan wordt het systeem gedeac‐ tiveerd. Druk lang op D om het
systeem naar een nieuwe parkeer‐
plek te laten zoeken.
Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals
externe geluidsbronnen ertoe
leiden dat het systeem obstakels
niet waarneemt.
In het bijzonder moet gelet worden op lage obstakels die het onderstegedeelte van de bumper kunnen
beschadigen.Voorzichtig
Het systeem werkt eventueel
minder goed wanneer de senso‐
ren zijn bedekt, bijv. met ijs of
sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste
deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Let op
Mogelijk detecteert de sensor een
niet-bestaand object als gevolg van
echostoring van buitengeluiden of
mechanische verstoringen (sporadi‐ sche valse waarschuwingen kunnenvoorkomen).
Zorg ervoor dat de kentekenplaat voor goed gemonteerd is (niet
verbogen en geen speling ten
opzichte van de bumper links of
rechts) en dat de sensoren goed op
hun plek zitten.
De geavanceerde parkeerhulp
reageert eventueel niet op verande‐
ringen in de beschikbare parkeer‐
plek nadat u met het inparkeren bent
begonnen. Het systeem kan een
ingang, een oprit, een binnenplaats
of zelfs een kruising als een parkeer‐ plek herkennen. Na het inschakelen

158Rijden en bedieningvan de achteruitversnelling begint
het systeem met inparkeren. Kijk
goed of de voorgestelde parkeerplek
inderdaad beschikbaar is.
Het systeem detecteert geen onre‐
gelmatigheden in het wegdek, bijv.
op bouwterreinen. De bestuurder
neemt de verantwoordelijkheid op zich.
Let op
Bij het inschakelen van een vooruit‐
versnelling en het overschrijden van een bepaalde snelheid wordt de
parkeerhulp bij het uitschuiven van
het draagsysteem achterzijde
gedeactiveerd.
Bij het voor het eerst inschakelen
van de achteruitversnelling detec‐ teert de parkeerhulp het draagsys‐
teem achterzijde en klinkt er een
zoemer. Druk kort op r of D om
de parkeerhulp te deactiveren.
Let op
Na productie moet het systeem
worden gekalibreerd. Voor optimale
begeleiding tijdens het parkeren is
een rijafstand van ten minste 10 km ,
inclusief een aantal bochten, nodig.Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem geeft een visueel alarm
visueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels wellicht niet zichtbaar
zijn.
Het blindehoeksysteem maakt
gebruik van sommige sensoren van
de geavanceerde parkeerhulp in de
voor- en achterbumper aan beide
zijden van de auto.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● Auto's die zich buiten de blinde
hoeken bevinden, en die moge‐ lijk snel naderen.
● Voetgangers, fietsers of dieren.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als het systeem tijdens het vooruitrij‐
den in de blindehoekzone een voer‐
tuig detecteert, licht er zowel bij auto's die worden ingehaald of die u inhalen,
een geel waarschuwingssymbool B
in de betreffende buitenspiegel op.
Als de bestuurder vervolgens de rich‐
tingaanwijzer gebruikt, gaat het waar‐
schuwingssymbool B geel knipperen
als waarschuwing om niet van
rijstrook te wisselen.
Let op
Als de inhalende auto minstens
10 km/u sneller rijdt dan de inge‐
haalde auto, licht het waarschu‐
wingssymbool B in de betreffende
buitenspiegel wellicht niet op.
